内六角带肩螺栓多规格参数化设计

　　在工装夹具、精密模具、自动化装配线的结构设计场景里，带肩螺栓的使用频率远高于普通外六角或盘头内六角螺栓，它的圆柱轴肩部分承担着精准定位、限位、承载径向剪切力的核心作用，和普通螺栓仅靠螺纹预紧提供轴向夹紧力的功能有本质区别。很多刚接触结构设计的工程师容易把这类螺栓和普通内六角螺栓混淆，实际选型时如果忽略轴肩的公差、长度、直径参数，很容易出现装配后定位偏移、运动部件卡滞、剪切断裂等问题。

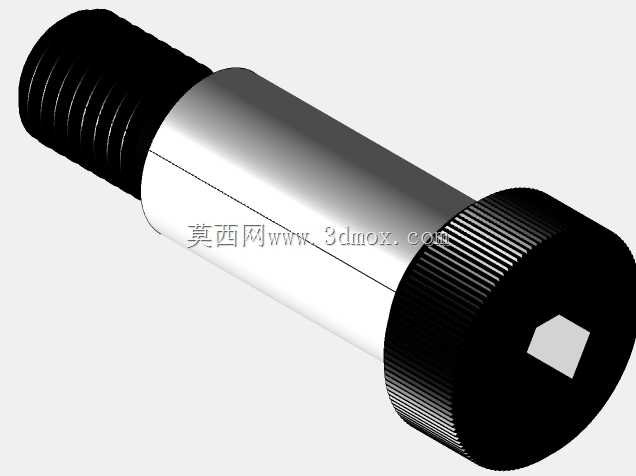

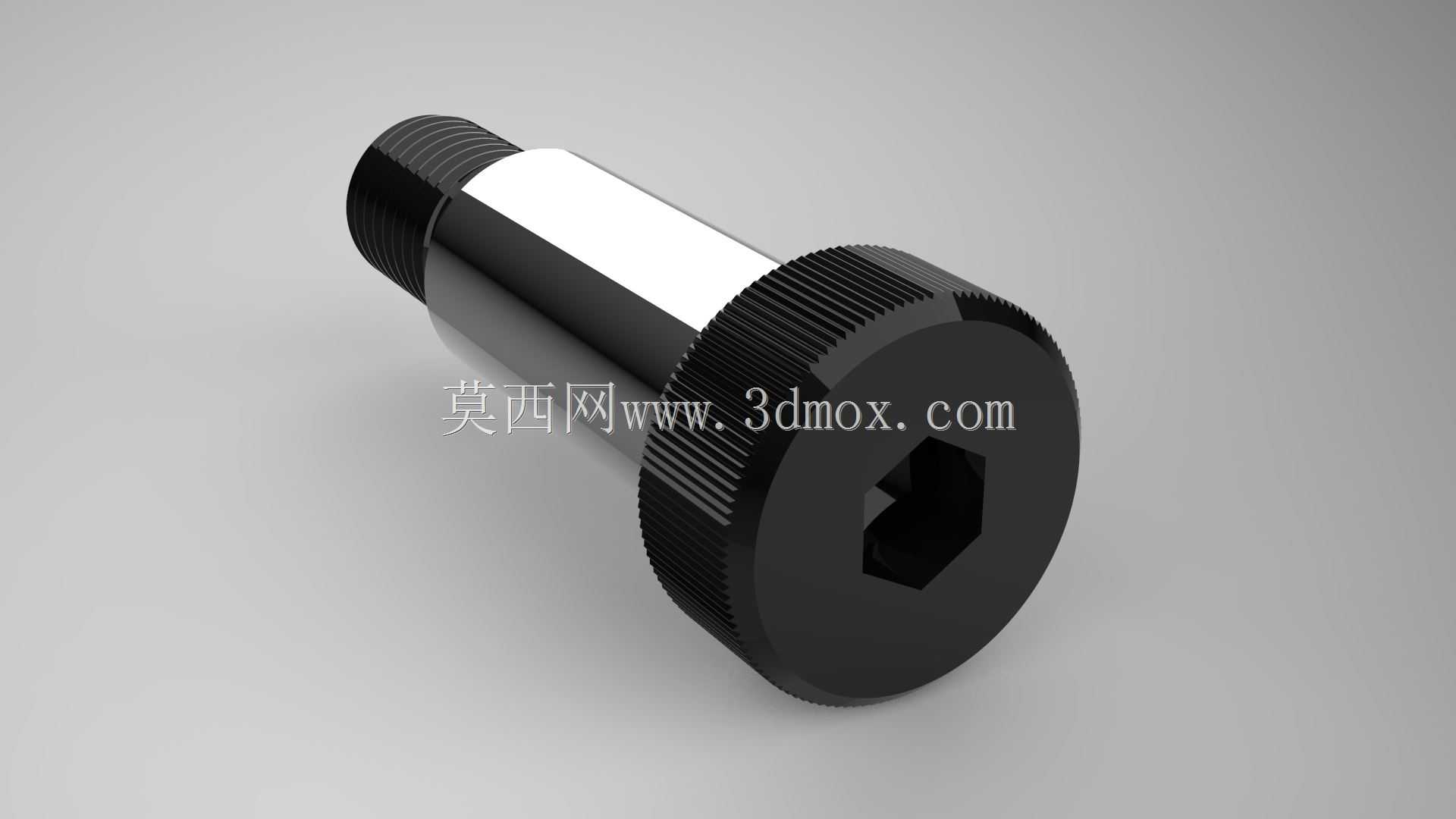

　　这次完成的参数化设计覆盖了5、6、8、10、12、16、20共7种常用轴肩直径规格，建模时优先参考了机械设计手册里的轴肩螺钉公差要求，轴肩部分的外径公差取h6级，适配绝大多数工装板、模具模板的H7级定位销孔配合要求，装配时既能保证无间隙定位，又不会因为过盈量太大导致拆装困难。头部采用滚花内六角设计，滚花的网纹间距和深度参考了手动拧紧的操作需求，在没有内六角扳手的临时调试场景下，操作人员可以直接用手指捏住滚花头部拧入几牙螺纹，避免螺纹错牙损伤，内六角的对边尺寸和深度严格对应标准扳手规格，保证拧紧时扳手不会打滑，能传递足够的预紧扭矩。

　　设计时特意把轴肩长度和螺纹长度做了参数化关联，不同轴肩直径对应的螺纹规格做了匹配：轴肩直径5mm对应M4螺纹，6mm对应M5，8mm对应M6，10mm对应M8，12mm对应M10，16mm对应M12，20mm对应M16，螺纹收尾处预留了1.5倍螺距的退刀槽，避免螺纹加工时在轴肩根部产生应力集中，同时保证螺栓拧入后轴肩端面能完全贴合安装基面，不会因为螺纹牙顶到根部的过渡段干涉导致夹紧不实。轴肩和头部的过渡处加工了R0.2-R0.5的圆角，根据轴肩直径大小匹配圆角半径，避免热处理和受载时在截面突变处产生应力断裂，这个细节很多非标准自制螺栓经常忽略，实际使用中受交变载荷的位置很容易在这个位置断轴。

　　从安装边界来看，每种规格的螺栓都预留了对应的安装沉孔尺寸参考，头部厚度比同规格普通内六角螺栓略厚1-2mm，因为带肩螺栓经常需要承受一定的轴向冲击载荷，更厚的头部能避免拧紧时头部变形，滚花部分的外径比头部直径小0.5mm，不会和沉孔内壁产生摩擦。建模时所有的倒角、圆角、退刀槽都做了全参数化驱动，设计人员只需要修改轴肩直径、轴肩长度、螺纹长度三个核心参数，就能快速生成对应规格的模型，不需要重新绘制草图，能大幅提高工装设计时的标准件选型建模效率。

　　实际应用中，这类螺栓常用来做模具的卸料板定位、工装夹具的工件定位销、直线导轨的辅助限位、气缸连接的浮动接头轴销，相比单独配做定位销加螺栓的组合结构，用带肩螺栓可以减少一半的零件数量，装配时只需要一次拧入操作就能同时完成定位和夹紧，装配效率提升明显，而且轴肩的圆柱面经过磨削加工，定位精度比现场配钻的销孔更高，互换性更好，设备维护更换零件时不需要重新铰孔配做销子。建模时特意把螺纹部分做了简化的装饰螺纹线处理，既保留了工程图里的螺纹标注识别性，又不会因为实体螺纹导致装配体文件过大，在大型装配体里调用时不会出现卡顿，同时模型的所有关键尺寸都可以直接导出到工程图，自动生成对应的尺寸标注和公差要求，不需要设计人员手动核对尺寸。

　　考虑到不同使用场景的载荷差异，设计时也预留了强度校核的参考基准，轴肩部分的剪切面面积按标准圆柱截面计算，不同材质对应的剪切强度可以直接套用材料力学公式核算，比如常用的45号钢调质处理后，轴肩直径10mm的螺栓能承受的径向剪切载荷可以达到12kN以上，完全能满足绝大多数普通工装、自动化设备的载荷要求。如果是用于频繁冲击的工况，只需要把材质替换为合金结构钢，调整对应的热处理参数即可，模型的结构尺寸不需要做任何修改，适配性很强。
