多规格L型地脚锚固构件参数化设计

　　在土建结构、设备基础安装的施工现场，这类L型弯折的锚固构件是承担设备与基础连接载荷、抵消设备运行振动与水平推力的核心受力件，不同于普通外六角紧固件仅承担板材间的夹紧力，这类构件需要埋入混凝土基础内部，依靠弯折段与混凝土的握裹力、直杆段的抗拉力，将上部设备的静载荷、动载荷均匀传递到混凝土基体中，避免设备运行过程中出现移位、倾覆、连接螺栓断裂的问题。

　　做这套参数化设计的时候，首先要考虑的是不同吨位设备的安装载荷匹配，所以覆盖了从M8到M48的全系列常用公制螺纹规格，小规格M8、M10的构件多用于轻型支架、小型管线支吊架、低压电气柜的基础固定，这类场景下锚固深度要求相对较浅，弯折段的圆弧过渡做了优化，避免冷弯过程中杆部出现应力集中裂纹；M12到M24的规格是工业场景里用量最大的区间，普通离心泵、小型风机、皮带输送机机架、中型配电柜的安装固定基本都在这个规格段，设计时特意将螺纹段长度控制在合理范围，既满足双螺母加平弹垫的防松安装需求，又不会因为螺纹过长导致埋入段的有效握裹面积不足；M30以上的大规格构件，主要用于重型压力机、大型破碎机、重型行车梁基础、高耸塔架的地脚锚固，这类场景下构件承受的倾覆力矩极大，所以弯折段的平直段长度做了针对性加长，杆部冷弯的内R角严格按照紧固件冷弯工艺要求设置，避免大直径杆体弯折时出现表层开裂、内部应力残留过大的问题。

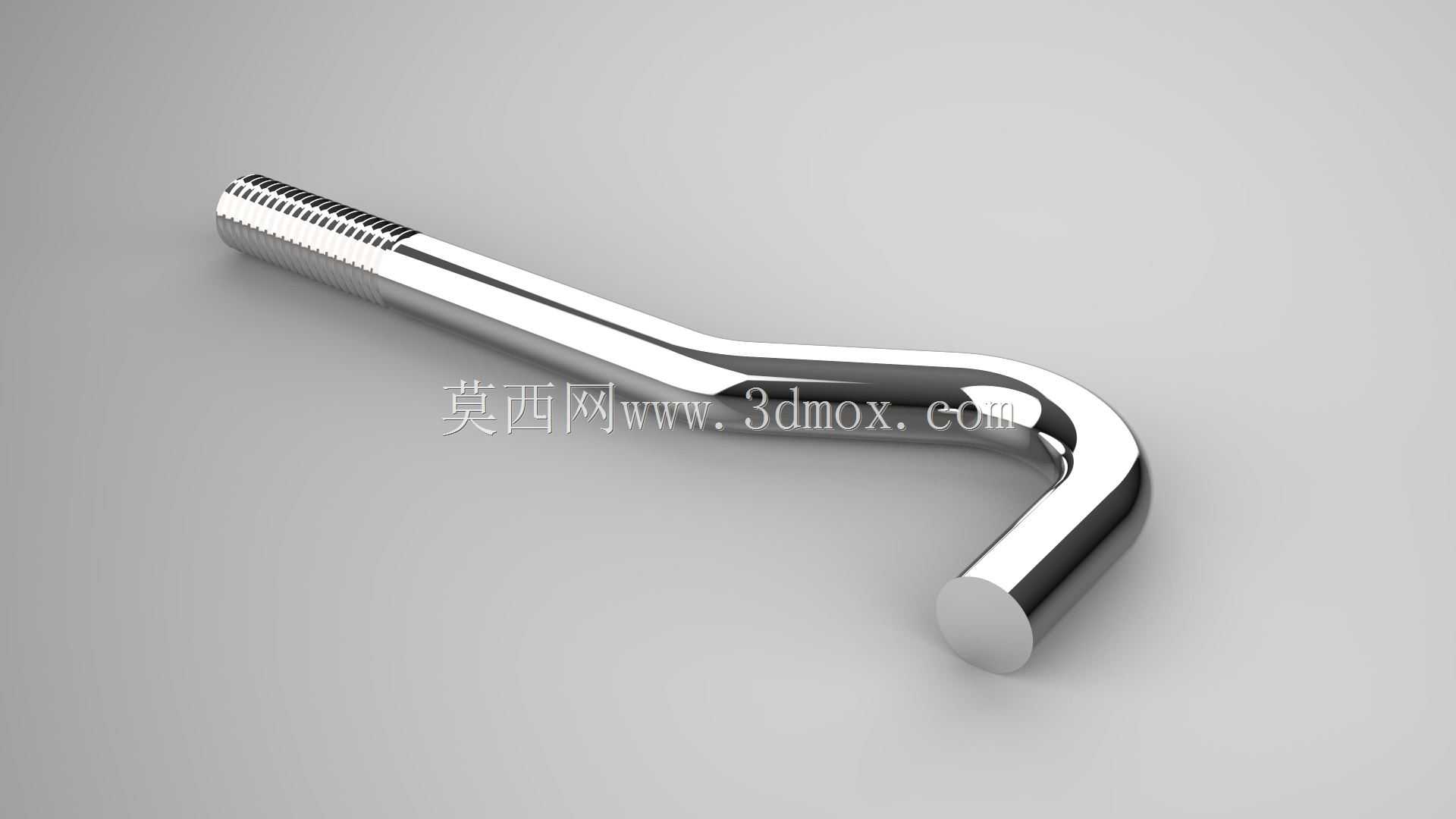

　　从结构设计逻辑来看，构件整体分为三个功能段：最上端的螺纹段，加工精度满足普通公制粗牙螺纹的6g公差要求，能够和标准六角螺母、防松螺母顺畅配合，不需要现场二次攻丝修整；中间的直杆段为光杆结构，直径和螺纹小径保持合理差值，埋入混凝土后能够和混凝土形成足够的接触摩擦力，避免受拉时出现杆体与混凝土的滑移；下端的L型弯折段是整个构件的核心受力结构，90度弯折的设计不需要额外焊接锚板，依靠弯折处的直角结构卡在混凝土内部，相比直杆加焊锚板的结构，减少了焊接工序带来的应力变形与焊接缺陷风险，同时安装时更容易控制预埋的定位精度，现场施工时只需要将构件按照定位尺寸绑扎在基础钢筋网上，浇筑混凝土后就能形成可靠的锚固结构。

　　做三维建模的时候，特意将每个规格的螺纹收尾、冷弯过渡区、杆径公差都做了1:1的还原，没有做简化处理，方便结构设计人员直接调用到设备基础的布置图中，核对安装孔位与锚杆的位置匹配度，避免出现基础施工时锚杆定位偏差导致设备无法安装的问题。同时建模时考虑了不同安装场景的边界要求：比如安装重型设备时，锚杆露出基础面的长度需要满足设备底座厚度、平垫厚度、弹垫厚度、双螺母厚度的总和，预留足够的预紧行程；埋入混凝土的深度，针对不同规格对应了不同的最小埋深要求，避免因为埋深不足导致锚固力不够。另外，构件表面的光洁度、螺纹段的起始倒角都按照实际加工工艺做了还原，螺纹起始端的45度倒角能够方便螺母顺利旋入，不会出现首牙错扣的问题，现场安装时不需要额外打磨修整。

　　在实际工程应用中，这类L型锚杆相比其他类型的锚固构件，安装容错率更高，即使预埋时出现小范围的位置偏差，也可以通过轻微调整杆体位置、后期对底座安装孔进行扩孔修整来补偿，相比直杆锚栓需要精准定位的要求，更适合现场施工条件复杂、土建施工精度有限的场景。同时构件本身为整体冷弯成型，没有焊接接缝，不存在焊缝腐蚀、焊缝断裂的风险，在户外潮湿环境、有轻度腐蚀的工业厂房环境中，只要做好表面防腐处理，就能满足长期使用的强度要求。设计时也考虑了不同防腐处理的工艺余量，不管是电镀锌、热浸锌还是达克罗处理，模型预留的尺寸公差都能覆盖镀层厚度，不会出现处理后螺母无法旋合的问题。
