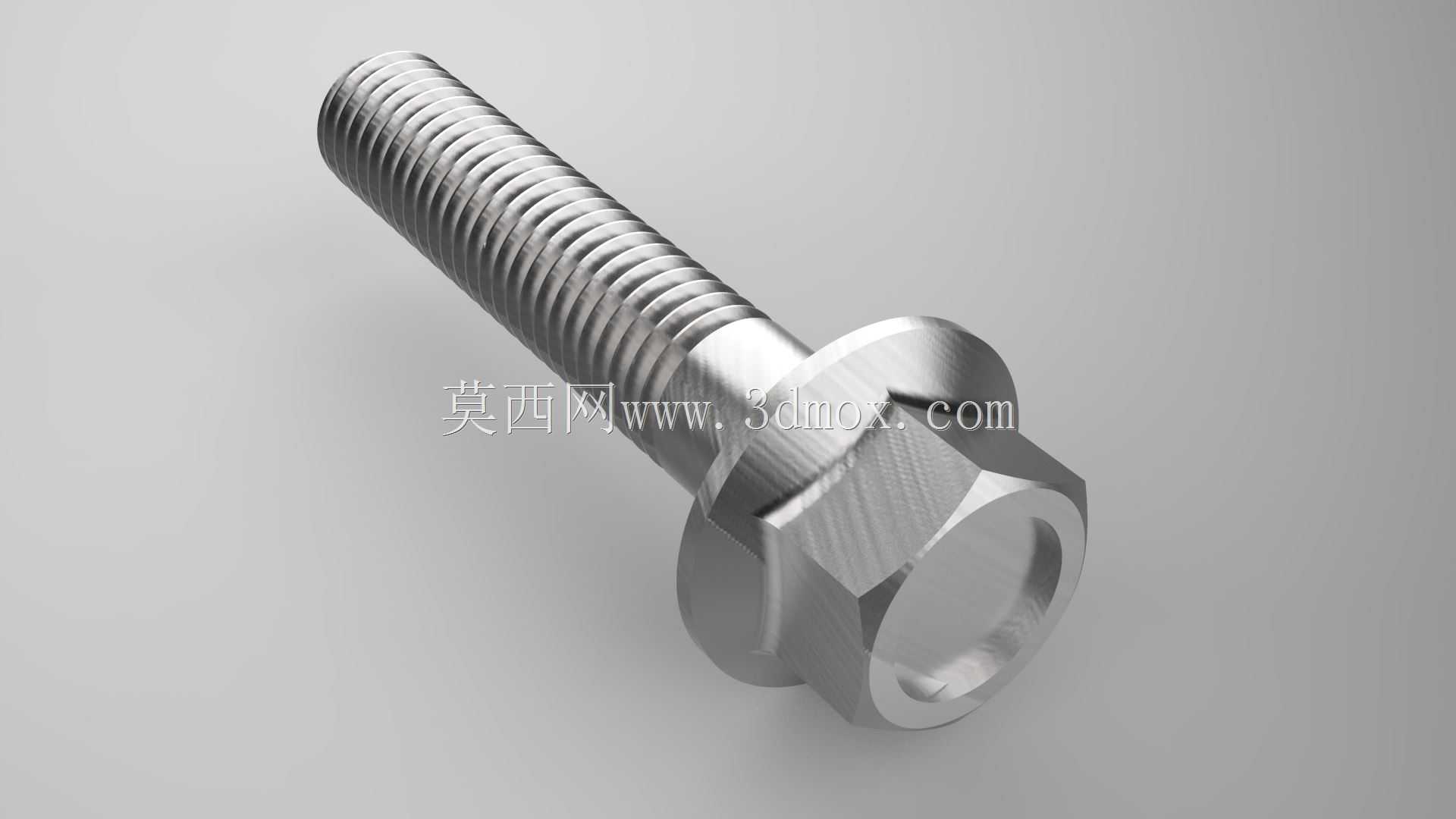

多规格六角法兰面螺栓参数化设计

　　在各类机械设备的装配场景中，法兰螺栓是应用频次极高的紧固连接件，从普通的钣金机架拼接、液压阀块安装，到汽车底盘附件固定、自动化生产线工位模组锁紧，都能见到这类带法兰面结构螺栓的身影。不同于普通六角头螺栓，法兰螺栓自带的一体式法兰盘相当于集成了平垫圈的作用，能够在锁紧时增大螺栓头与被连接件表面的接触面积，分散接触面的压应力，避免软质被连接件表面（比如铝合金型材、工程塑料安装板）被螺栓头压溃，同时也能在一定程度上起到防松的辅助作用，在有小幅振动的工况下比普通螺栓加平垫的组合可靠性更高。

　　本次设计覆盖M4到M16共8种常用公称直径规格，建模过程中优先参考通用紧固件的实际使用需求，对不同直径对应的法兰盘直径、六角头对边尺寸、头部厚度都做了对应匹配，没有出现参数错位的问题。设计时首先梳理了不同公称直径下的螺纹段长度适配范围，考虑到实际装配中既有通孔穿装后配螺母的使用场景，也有直接拧入螺纹孔的锁紧场景，模型预留了全螺纹与半螺纹的参数调整接口，使用者可以根据实际安装的板厚、螺纹孔深度快速调整螺杆有效长度，不需要重新绘制基础轮廓。

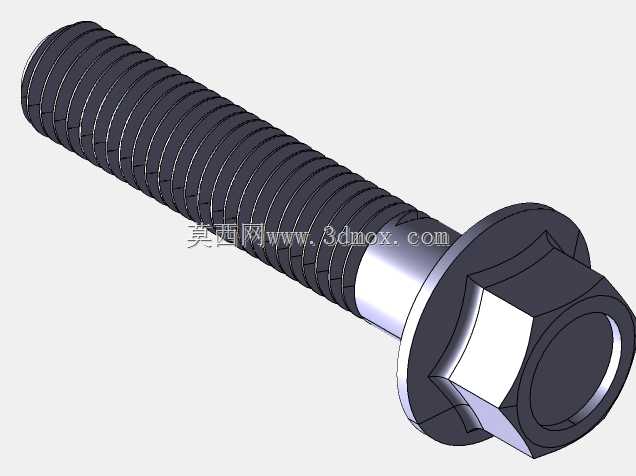

　　从结构细节来看，螺栓头部的法兰面与螺杆衔接处做了合理的过渡圆角，避免应力集中导致的头部断裂问题，这一点在承受交变载荷的连接场景中尤为重要——比如振动输送机的机架连接、电机底座的固定位置，螺栓长期受往复载荷，如果衔接处直角过渡很容易在应力集中位置萌生疲劳裂纹，最终导致断裂失效。六角头的倒角尺寸也按照实际加工的工艺要求做了设置，既符合冷镦成型的工艺逻辑，也能保证扳手拧紧时的贴合度，不会出现棱角过于尖锐导致的扳手打滑、安装时刮伤操作人员的问题。

　　安装边界方面，不同直径规格对应的安装扳手空间都做了适配校验，比如M16规格的六角头对边尺寸匹配常规24号扳手的操作空间，法兰盘外径比六角头对边尺寸大出足够的余量，保证锁紧时压力能够完整覆盖被连接件的安装孔周边，不会出现压接偏心的问题。针对不同的安装场景，模型的螺纹部分做了真实的螺旋线切除特征，而不是简单的贴图修饰，在做装配干涉检查、运动仿真的时候，能够真实反映螺纹啮合的状态，避免出现虚拟装配中螺纹过盈却无法识别的问题。

　　在实际选型使用中，这类法兰螺栓常被用于不需要额外加装垫圈的快速装配场景，比如家电外壳组装、新能源电池模组固定、工业风机的壳体拼接，省去了手动套装垫圈的工序，能够提升装配线的作业效率。设计过程中也考虑了不同表面处理的适配性，模型的外表面轮廓足够顺滑，没有细碎的特征面，不管是做镀锌、达克罗还是发黑处理的工艺仿真，都能直接提取表面进行后续的工艺模拟，不需要额外修补模型几何。另外，法兰面下的防滑齿结构也做了可选配置，针对需要更强防松性能的场景，可以快速调出带齿的法兰面结构，通过齿面咬合被连接件表面，进一步提升锁紧后的抗松动能力，适配振动更强的工程机械、农业装备的装配需求。

　　从建模逻辑来说，整个系列采用参数化驱动的设计思路，将公称直径、螺杆长度、法兰厚度、六角头尺寸都做了参数关联，修改任意一个规格的主参数，其余关联尺寸都会按照比例自动更新，不需要逐个特征调整，对于需要快速生成不同规格螺栓模型的设计人员来说，能够大幅减少重复建模的工作量。所有尺寸的设置都兼顾了实际采购的通用性，没有做非标准的特殊尺寸，保证设计完成的螺栓在实际生产中能够直接匹配市面上的常规现货，不会出现设计完成后找不到对应紧固件、需要定制加工增加成本的问题。
