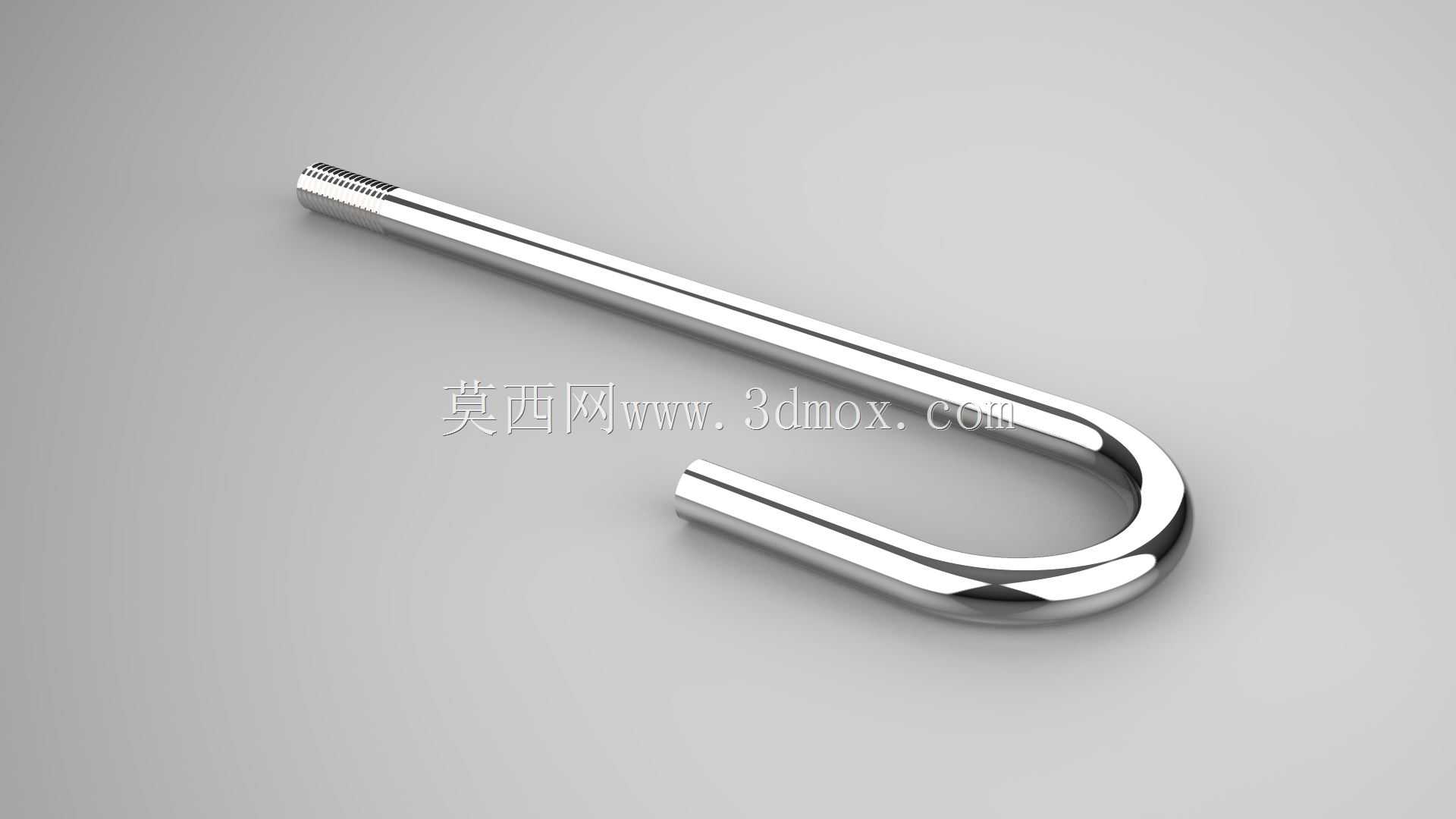

多规格J型锚杆结构参数化设计成果

　　在矿山巷道支护、基坑边坡锚固、建筑结构拉结、隧道初期支护等场景中，J型锚杆是承担拉应力传递、约束围岩或结构体位移的核心受力构件，不同于直杆型锚杆的端部锚固逻辑，J型弯钩结构可在混凝土浇筑层、锚固浆体层中形成机械咬合嵌固力，无需额外配置端部锚板即可提升抗拔承载力冗余，在浅层锚固、设备基础预埋、墙体拉结筋替代等工况下的安装效率优势十分突出。本次设计覆盖M10到M48共9种常用公制螺纹规格，建模过程中完全遵循紧固件受力逻辑做参数化关联，杆身部分采用等直径圆棒特征建模，螺纹段长度按照不同公称直径对应的粗牙螺纹标准旋合深度做匹配设置，避免出现螺纹过长导致安装干涉、或螺纹过短导致连接承载力不足的问题。

　　弯钩段的弯曲半径严格参照五金构件冷弯工艺要求设置，不同公称直径对应的弯曲内半径随杆径增大同步提升，既避免小半径冷弯导致的杆身内侧应力集中、外侧纤维拉裂隐患，也不会因弯曲半径过大导致嵌固段咬合长度不足，弯钩末端的平直段长度按照杆径的1.5倍做统一设置，保证弯钩在锚固介质中不会出现滑移脱开的问题。从安装边界来看，不同规格锚杆对应的钻孔直径需匹配杆径预留足够的注浆间隙，M10到M16的小规格锚杆多用于建筑墙体拉结、小型设备基础预埋，钻孔深度可根据实际锚固力需求在300mm到1200mm区间调整，安装时弯钩段完全埋入锚固层内部，螺纹段露出待固定构件表面2到3个螺距即可满足螺母旋合要求；M20到M30的中等规格锚杆多用于矿山巷道帮部支护、

　　边坡浅层锚固，杆身可配合止浆塞、托盘组件使用，弯钩段嵌入稳定岩层或混凝土基座内部，可承受100kN到300kN级别的拉拔载荷；M36到M48的大规格锚杆则用于重型设备基础预埋、大型结构件临时拉结，建模时特意强化了弯钩与直杆过渡段的圆角特征，消除应力集中断点，可匹配大吨位预应力张拉的受力需求。设计过程中特意规避了同类模型常见的结构缺陷：一是弯钩段与直杆段的同轴度偏差控制在0.5%杆长范围内，避免安装时出现杆身别卡、钻孔扩孔量过大的问题；二是螺纹段与光杆段的过渡位置设置了退刀槽结构，退刀槽宽度与深度匹配对应规格螺纹的加工工艺要求，既方便车削螺纹时的退刀操作，也能减少该位置的应力集中系数，提升锚杆在动载荷工况下的疲劳寿命；

　　三是所有锐边均做了0.5mm到2mm不等的倒角处理，对应不同杆径的工艺要求，避免安装搬运过程中划伤施工人员，也能让锚杆更顺畅地插入钻孔或预埋孔洞。从实际选型适配角度，这套参数化模型可直接调整杆身总长度参数匹配不同项目的锚固深度要求，无需重新绘制弯钩与螺纹段特征，结构工程师在做支护方案设计、设备基础预埋设计时，可直接调用对应规格的模型完成装配干涉检查，验证锚杆露出长度、弯钩埋深、与周边钢筋或构件的间隙是否满足安装要求，避免现场施工时出现构件开孔位置与锚杆位置错位、锚杆长度不足导致锚固力不够的问题。不同于市面上部分简化建模的锚杆模型，本次设计的J型锚杆完全还原了冷弯成型构件的真实形态，弯钩段的椭圆化变形特征也在建模中做了适度还原，更贴近实际生产出的成品形态，在做施工模拟、装配校验时的参考精度更高，不会出现模型与实物尺寸偏差导致的施工返工问题。
