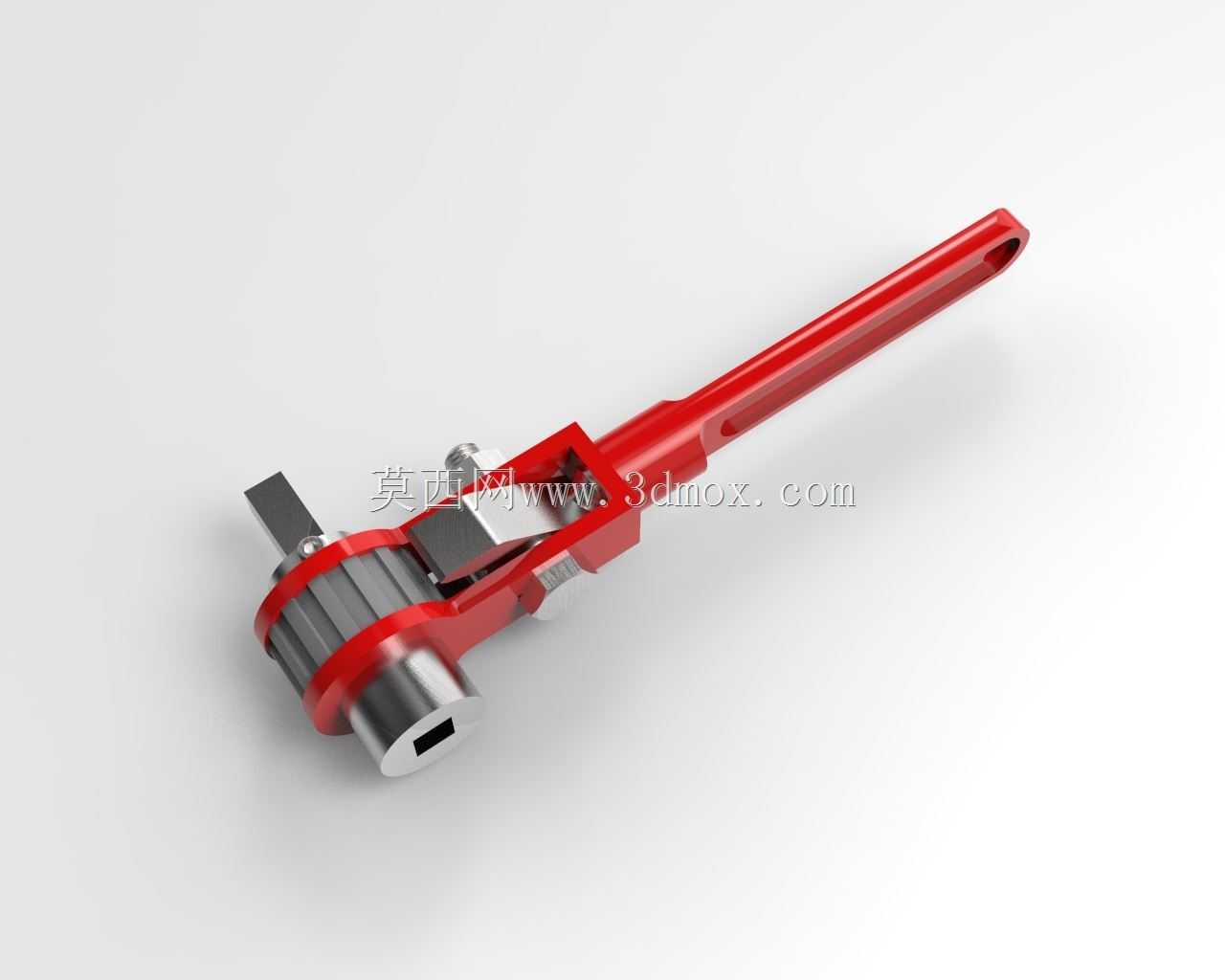

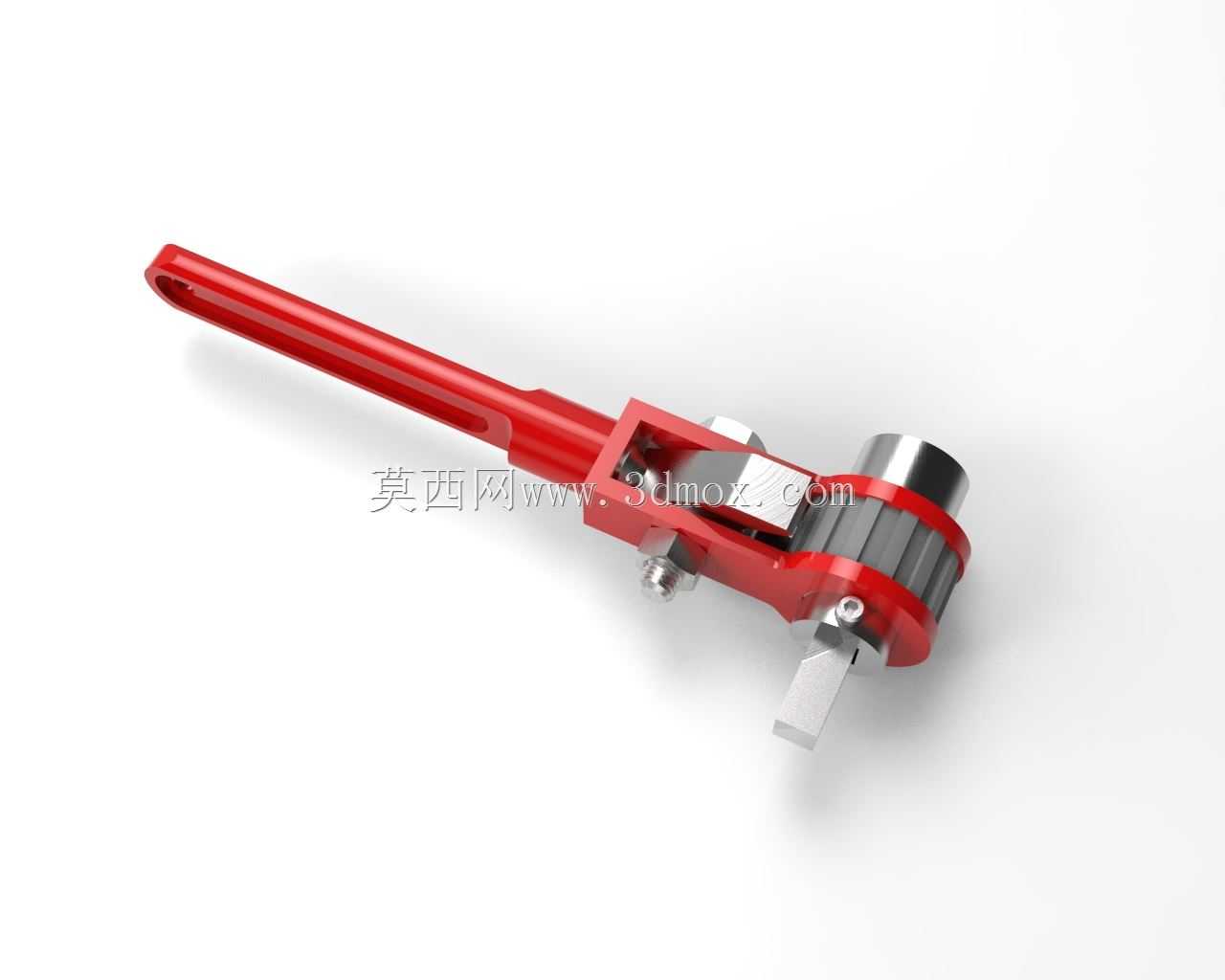

棘轮式快速管子扳手结构设计

　　在民用管道施工、小型机电设备维保、家用给排水管路改造这类场景里，经常会遇到操作空间狭窄、常规活动扳手无法卡紧管件完成拧动的情况，这款棘轮式管子扳手就是针对这类窄空间作业场景开发的手动夹持工具。和传统重型管钳相比，它的整体结构更紧凑，手柄长度控制在220mm左右，最大夹持开口可以适配直径25mm以内的金属管、薄壁塑料管以及带四方/六角接头的小型管路附件，不需要像普通管钳那样预留大角度的扳动回转空间，依靠内置的棘轮单向锁止结构，只需要小角度往复摆动手柄就能完成管件的拧紧或者拆卸动作，在贴墙管路、机柜内部管路这类操作余量不足的位置，作业效率比普通管钳提升40%以上。从结构设计逻辑来看，这款扳手没有采用传统管钳的活动颚板斜齿咬合结构，

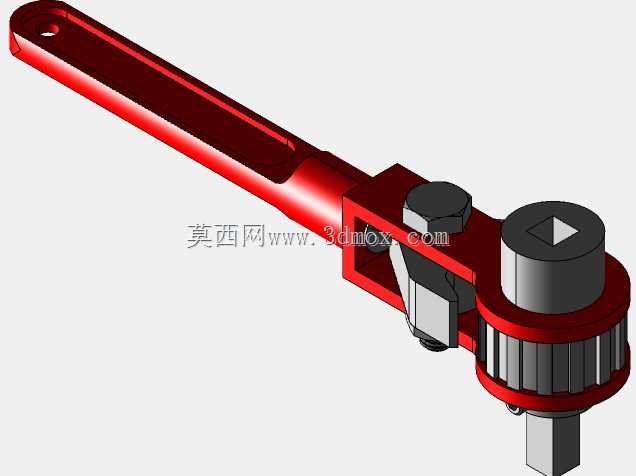

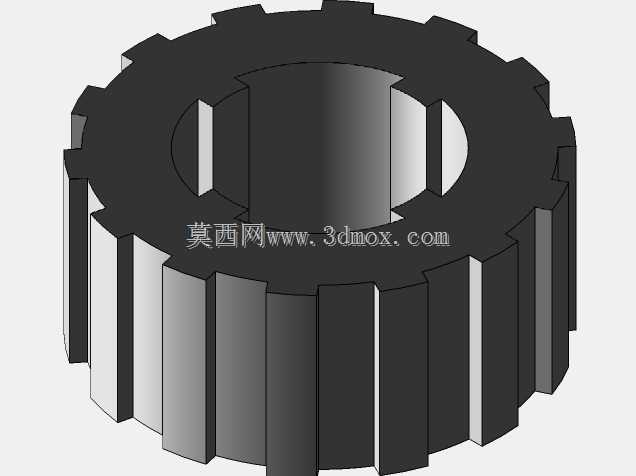

　　而是把夹持模块和棘轮传动模块做了集成设计：头部的夹持座采用分体式加工，固定夹持面做了滚花防滑处理，活动压块通过楔形斜面和手柄内的推杆联动，当施加握力或者扳动力时，楔形面会产生自锁效应，扳动的力矩越大，活动压块对管件的加持力就越强，不会出现打滑啃伤管件外壁的问题，这一点针对薄壁铜管、PPR覆铝管这类容易被夹变形的管路材质做了优化，夹持面的接触宽度设计为8mm，比普通管钳的齿面接触面积大60%，压强分布更均匀，不会在管件表面留下深度咬痕影响后续的密封连接。棘轮组件布置在夹持座和手柄的连接位置，采用12齿的棘轮棘爪结构，单向锁止的切换拨块集成在棘轮侧盖位置，只需要用拇指拨动就能切换拧紧、拆卸的旋向，不需要把扳手从管件上取下重新卡位，

　　在连续拧动螺纹管件的时候，操作连贯性更好。手柄部分采用一体式长条形结构，尾部设计了直径8mm的悬挂孔，方便在工具架、工具包上挂放收纳，手柄表面做了圆弧过渡处理，没有尖锐的加工棱角，长时间握持施力的时候不会硌手，整体重量控制在320g左右，比同规格的重型管钳轻近一半，高空作业的时候携带负担更小。在安装边界适配方面，这款扳手的头部最大回转外径为42mm，在操作的时候只需要预留45mm以上的径向操作空间就能完成30度角的往复扳动，针对墙角、设备缝隙这类位置的管路作业，不需要额外破坏周边的装饰面或者拆卸周边的遮挡部件，就能完成管路接头的拆装作业。夹持座的中心到手柄尾部的距离按照人体工程学施力角度做了优化，

　　当手腕保持自然伸直状态握持手柄的时候，夹持中心刚好和小臂施力轴线重合，施加扳动力的时候不需要额外做手腕偏转的动作，长时间作业的疲劳度更低。和普通的固定开口棘轮扳手相比，它的夹持范围是连续可调的，不需要根据管件的外径更换对应的套筒，针对不同规格的小型管路接头、小型阀门手柄、螺纹紧固件都能实现可靠夹持，在日常维保作业里可以替代多把固定规格的扳手，减少工具携带的数量。在结构强度设计上，所有受力部件都采用合金钢材质做调质处理，棘轮棘爪的接触表面做了淬火硬化处理，硬度达到HRC45-50，可以承受最大80N·m的扳动力矩，满足DN20以内金属管路螺纹连接的拧紧力矩要求，不会出现棘轮打齿、夹持座变形的问题。活动压块的导向槽设计在夹持座的内部，和外部环境完全隔离，作业过程中的泥沙、铁屑不会进入导向结构造成卡滞，在建筑工地、户外管路抢修这类多粉尘的场景下也能保持动作顺畅，不需要频繁拆解清理维护。
