扭簧驱动木质衣夹结构三维建模

　　日常晾晒场景里的木质衣夹，看似结构简单，实则在夹紧力控制、开合行程、材料形变匹配上有不少值得推敲的设计细节。这类夹具的核心应用场景集中在家庭晾晒、小型物料临时固定、手工制作工位夹持等领域，依靠扭簧的预紧扭矩提供持续夹紧力，两个木质夹臂通过中部的铰接点形成杠杆结构，捏压尾端时夹头张开，松开后依靠弹簧回弹力实现对织物、薄型物料的夹持固定。

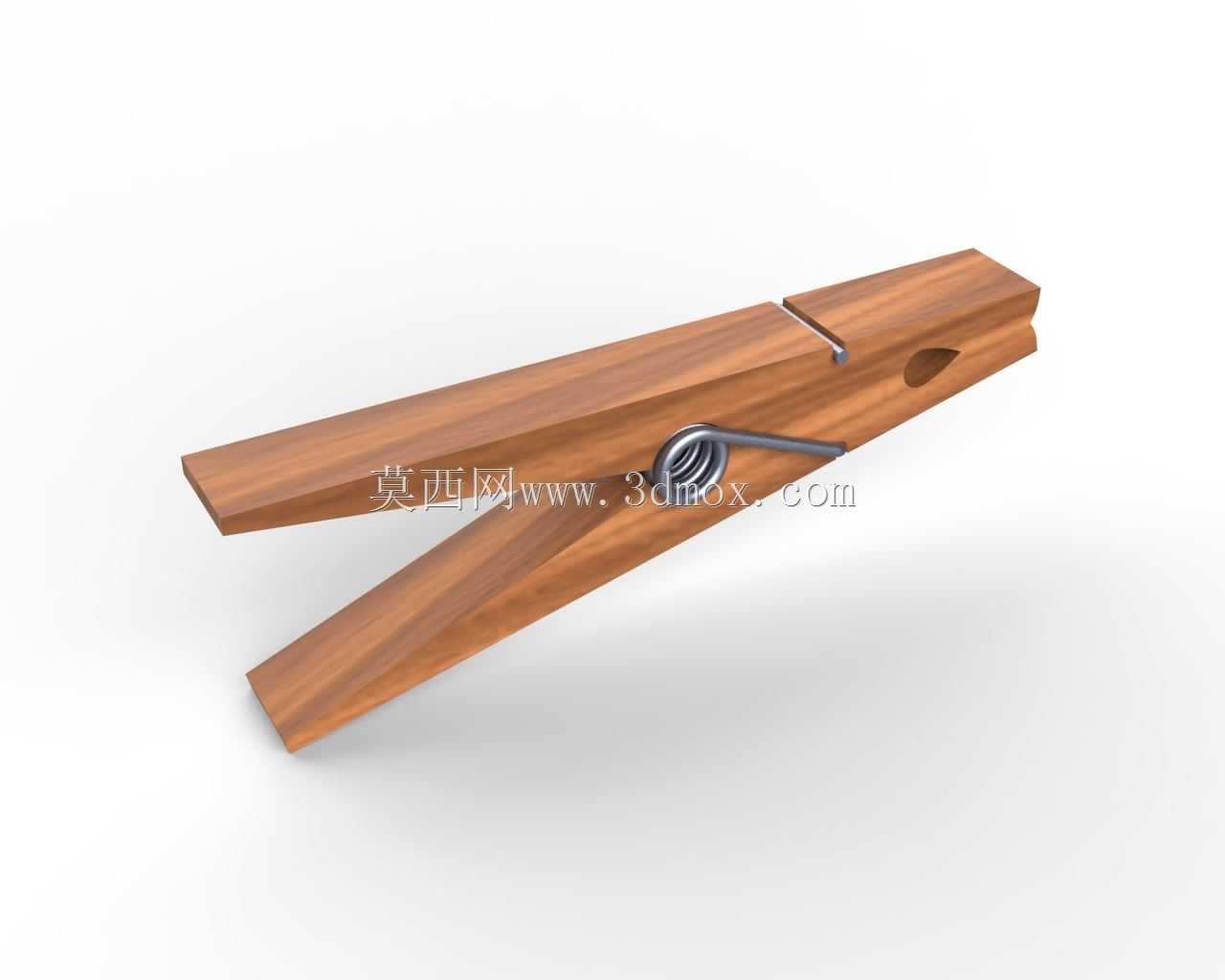

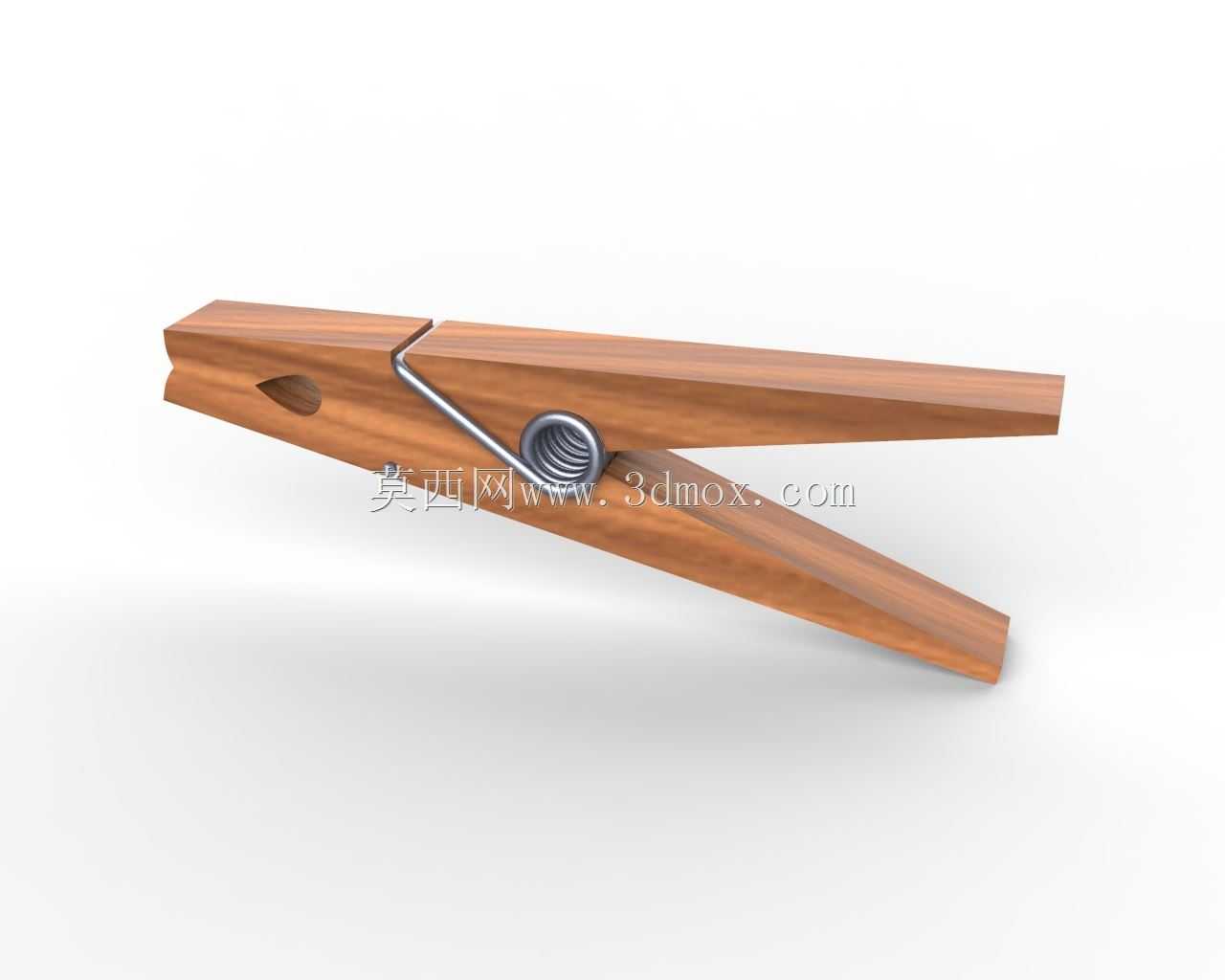

　　从结构设计逻辑来看，两个木质夹臂采用对称式楔状外形，夹头位置做了微幅的内凹咬合面设计，避免夹持织物时出现局部应力集中勾拉丝线，同时增大接触摩擦力防止被夹持物滑落。夹臂中部预留了扭簧安装槽与铰接定位孔，扭簧的两个支脚分别嵌入两个夹臂对应的限位凹槽内，装配后扭簧的螺旋段同轴套在铰接销轴位置，这里的设计需要严格控制槽位的深度与角度，既要保证扭簧装配后不会出现轴向窜动，也要避免槽边棱角切割弹簧钢丝造成应力断裂。夹臂的尾端捏合位置做了圆弧过渡处理，符合人体工学的按压弧度，长期使用不会硌手，同时尾端的开合角度经过匹配计算，捏合到极限位置时夹头的张开距离可以满足常规厚度衣物、晾晒杆的穿入需求，不会出现张开量不足无法使用的问题。

　　外形尺寸方面，这类常规木质衣夹的整体长度控制在70mm到80mm区间，夹头咬合面宽度在8mm到10mm，整体厚度在12mm左右，安装边界上不需要额外的固定基座，属于独立手持使用的小型夹具，扭簧的线径通常在0.8mm到1.2mm之间，根据所需夹紧力的不同调整线径与弹簧圈数，常规晾晒使用的款式弹簧有效圈数在3圈到4圈，预紧角度控制在15度到20度，既可以保证夹住薄款衣物不会被风吹落，也不会因为夹紧力过大在织物上留下难以消除的夹痕。

　　建模过程中需要重点关注几个配合位置的公差匹配：首先是铰接孔与扭簧螺旋段的同轴度，两个夹臂的铰接孔需要保证同轴度误差在0.1mm以内，否则开合过程中会出现卡滞、偏磨的问题，长期使用会造成木质孔位磨损松旷；其次是扭簧支脚与夹臂凹槽的配合，凹槽的宽度要比钢丝直径大0.2mm左右，深度要保证钢丝嵌入后不会在开合过程中脱出，同时要给弹簧形变预留足够的空间，避免弹簧支脚与槽壁发生硬摩擦造成异响或者镀层脱落；最后是夹臂木质部分的形变余量，木材本身存在一定的湿胀干缩特性，建模时铰接位置的配合间隙要比全金属夹具稍大0.1mm到0.15mm，避免环境湿度变化后夹臂发胀导致开合不畅。

　　从实际使用的功能特性来看，木质衣夹相比全塑料衣夹拥有更好的耐候性，在户外日晒环境下不容易快速老化脆断，相比全金属衣夹不会因为生锈污染晾晒的织物，同时木材本身的导热系数低，冬季户外使用时不会像金属夹一样过于冰手。夹头的咬合面没有做尖锐的齿状结构，而是采用微粗糙的平面接触，既保证足够的摩擦力，也不会损伤 delicate 的织物纤维，适合夹持丝绸、针织类容易勾丝的面料。在结构强度设计上，夹臂的受力薄弱点在铰接孔位置，建模时需要在孔位周边做局部加厚处理，同时将孔位的边缘做圆角过渡，避免应力集中导致夹臂在捏合过程中从孔位处开裂。

　　这类小型夹具的设计看似没有太高的技术门槛，但要做到开合顺畅、夹紧力适中、长期使用不松垮，需要在杠杆比、弹簧参数、配合公差上做反复的匹配调整。杠杆比的设计上，夹头到铰接点的距离与尾端捏合位置到铰接点的距离比例控制在1:1.4左右，这个比例下捏合力与夹紧力的匹配度最优，使用者只需要施加较小的捏合力就可以获得足够的夹持力，长期使用不容易产生手部疲劳。扭簧的材质通常采用镀锌碳素弹簧钢丝，具备一定的防锈能力，同时弹性衰减率低，经过数千次开合循环后仍然可以保持足够的夹紧力。
