单缸立式简易轮式蒸汽机结构设计

　　这款单缸立式轮式蒸汽机，核心定位是教学演示与机械原理验证场景，也可作为小型动力输出装置适配低负载科普类实验台架，在中小学steam教育实验室、高校机械原理认知课堂、工业科普展馆的互动展项中都能找到适配场景，区别于工业级大功率蒸汽机组，它的结构做了极致简化，去掉了复杂的多级配气机构与冷凝回路，保留蒸汽机最核心的能量转换逻辑，能让观察者直观看到蒸汽热能到旋转机械能的完整传递路径。

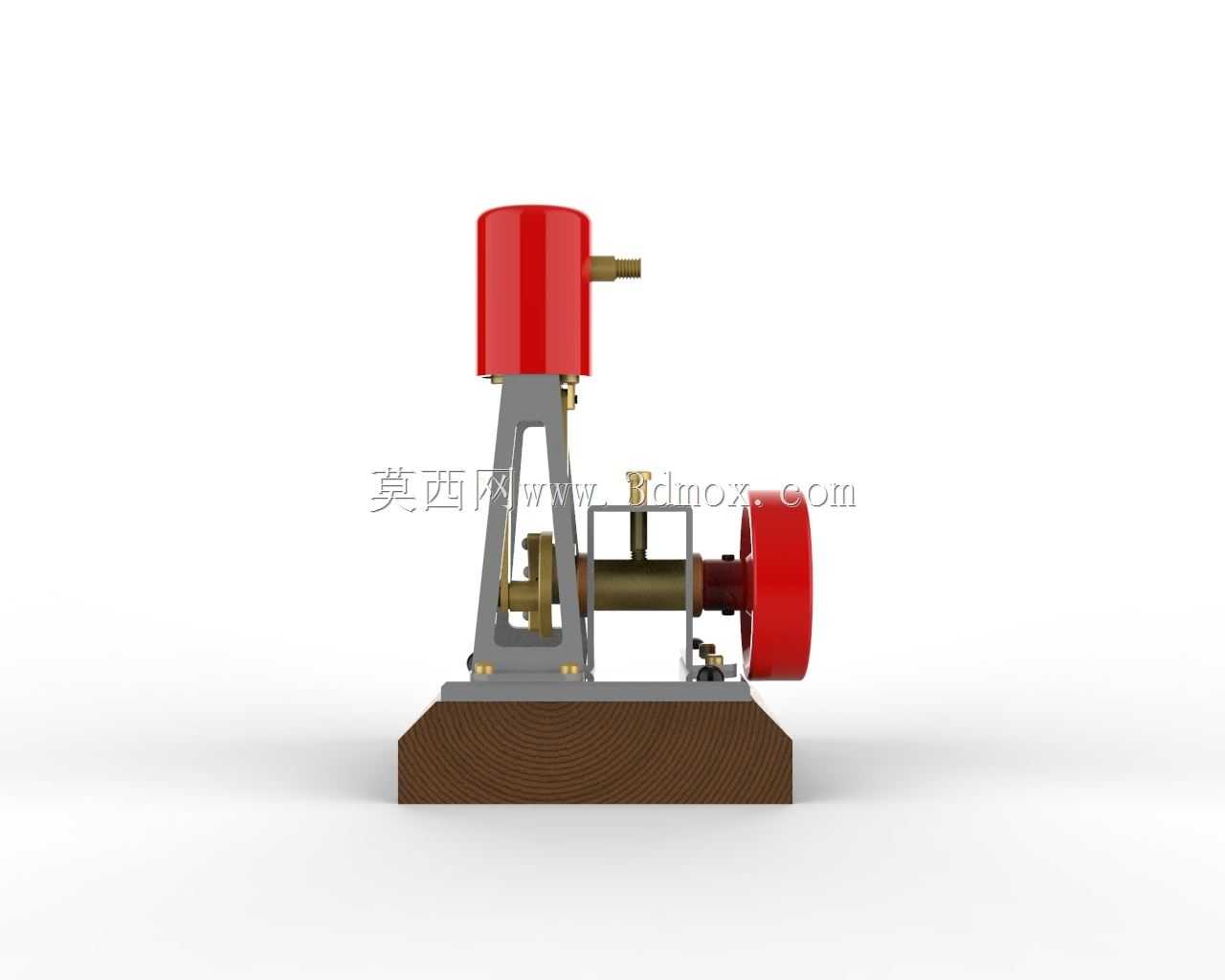

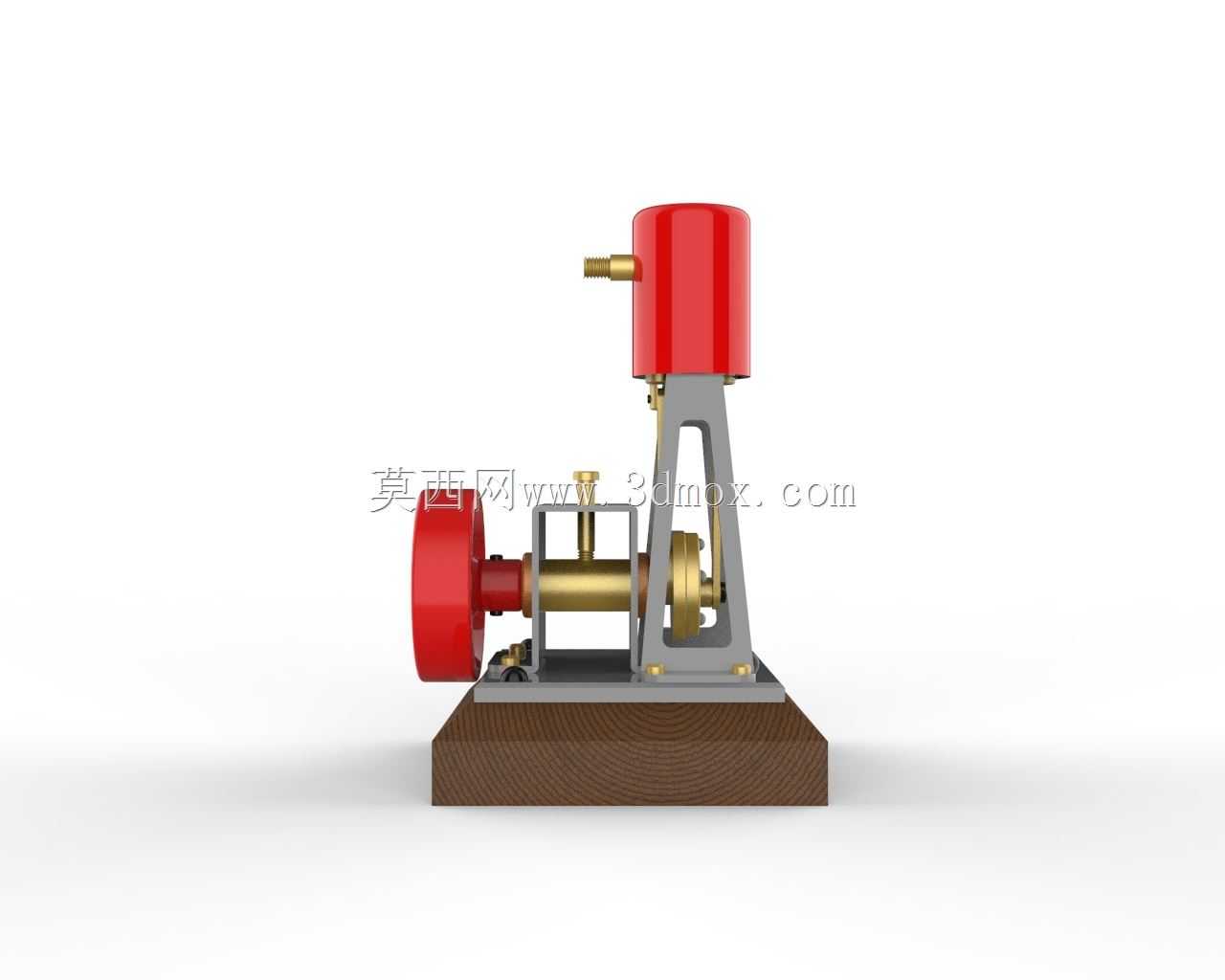

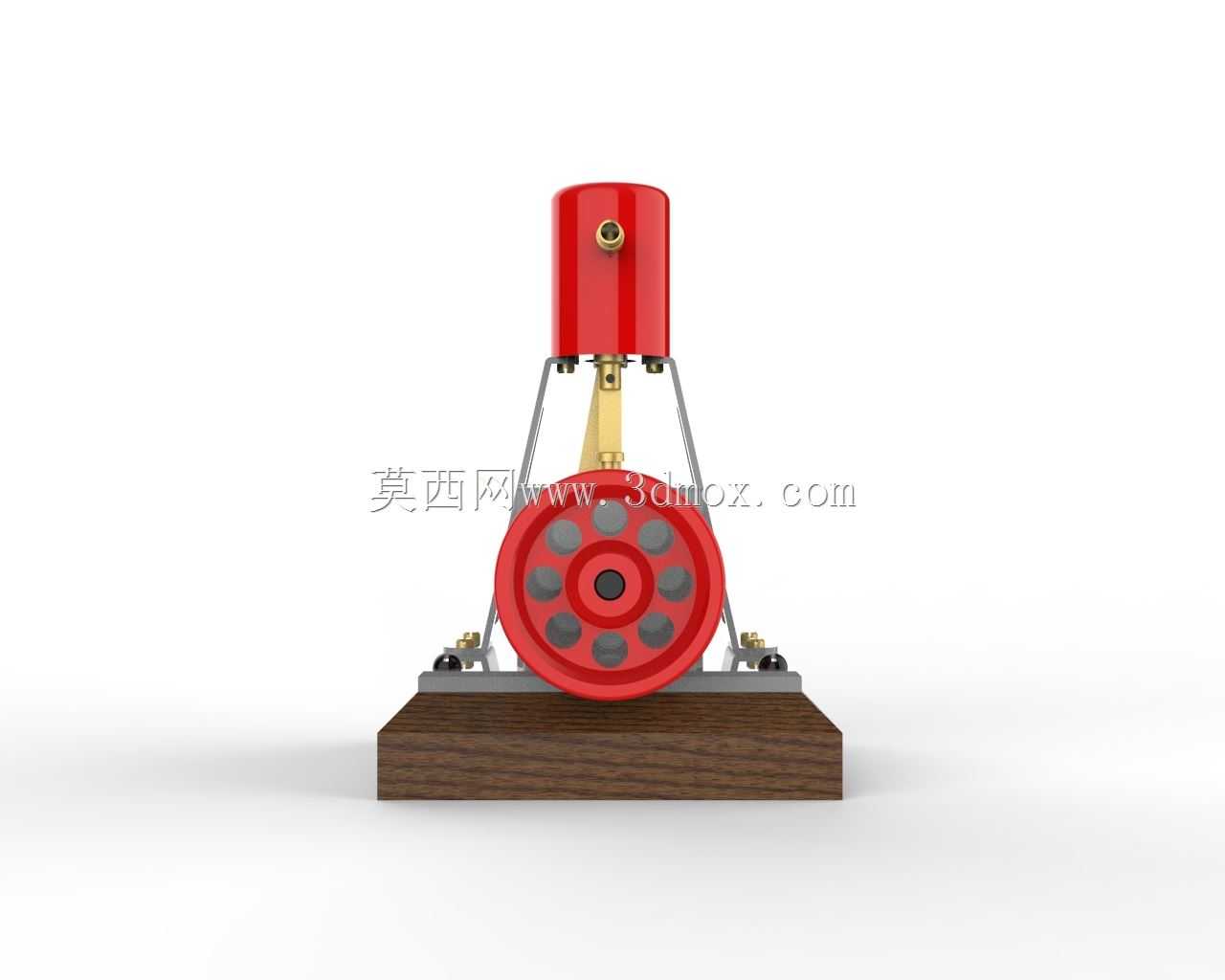

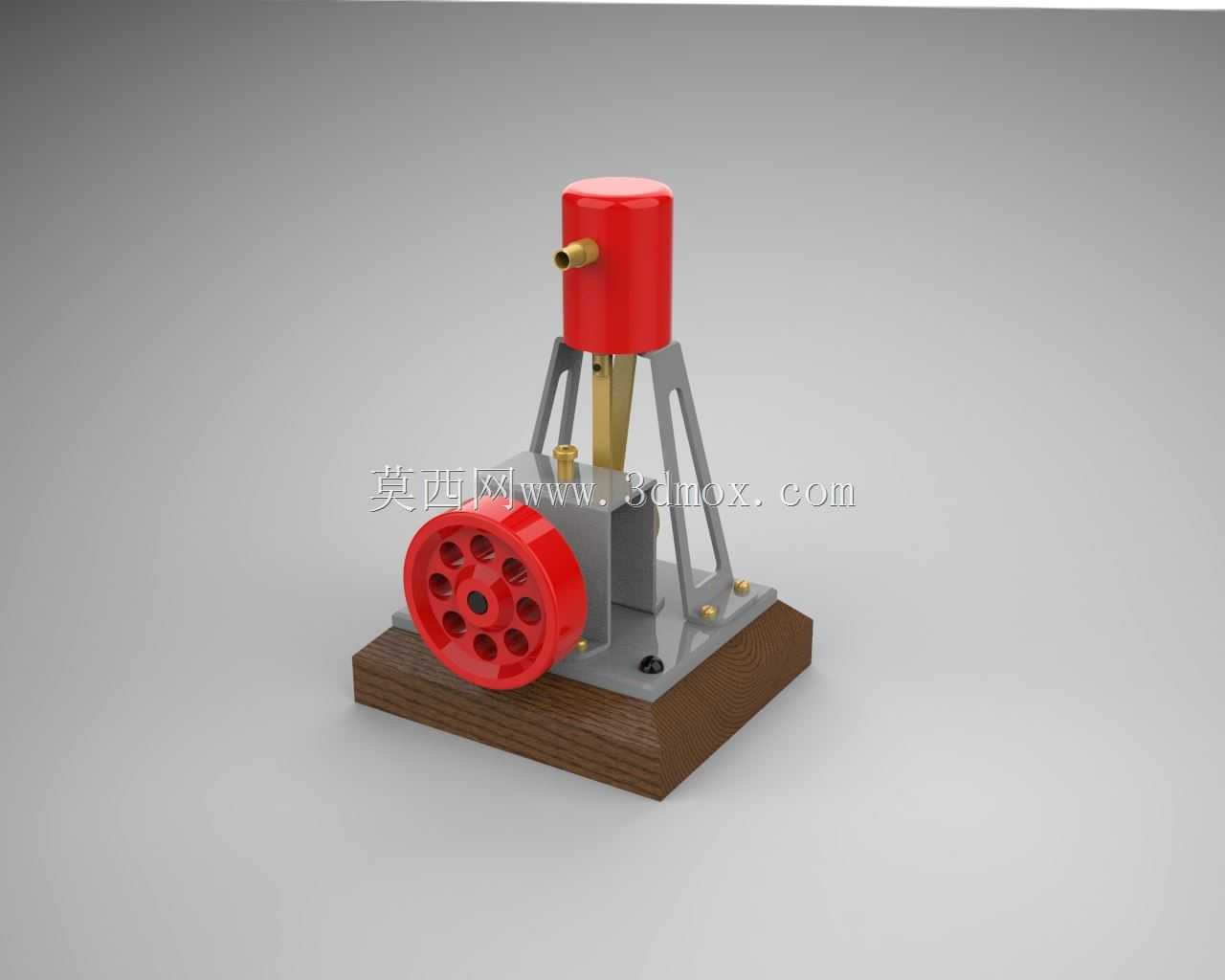

　　从功能特性来看，它采用立式单缸直列布置，上部红色缸体为蒸汽做功腔室，侧部伸出的铜质接头为蒸汽输入接口，可外接低压饱和蒸汽源，缸内活塞做上下往复运动，通过中部的连杆机构将直线动力传递至侧部的红色飞轮，飞轮兼具储能与稳速作用，能抵消活塞往复运动的死点冲击，让输出轴的旋转运动更平顺，整套传动副没有冗余的变速结构，动力传递路径短，摩擦损耗点少，日常维护仅需定期给连杆铰接点加注润滑脂即可。

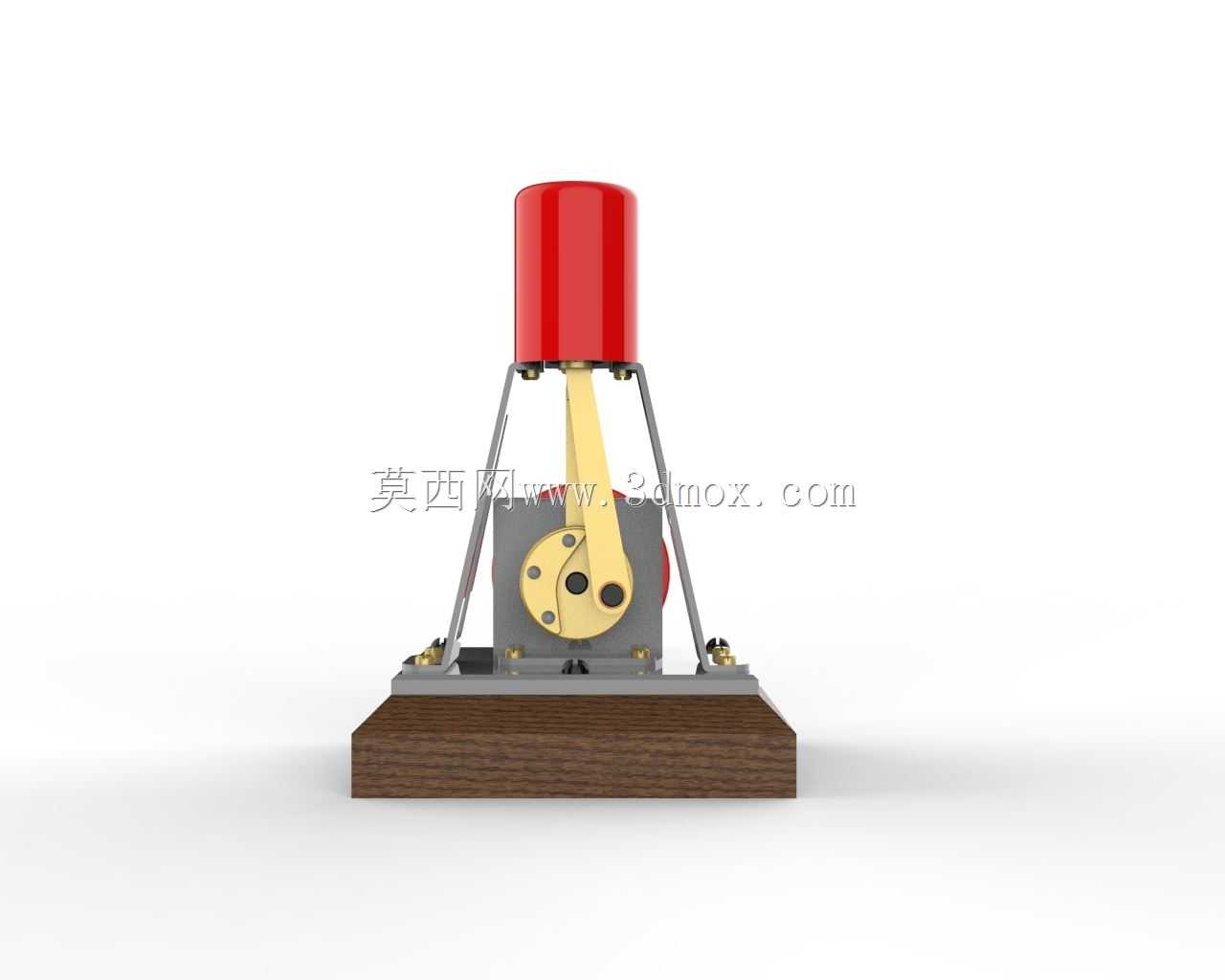

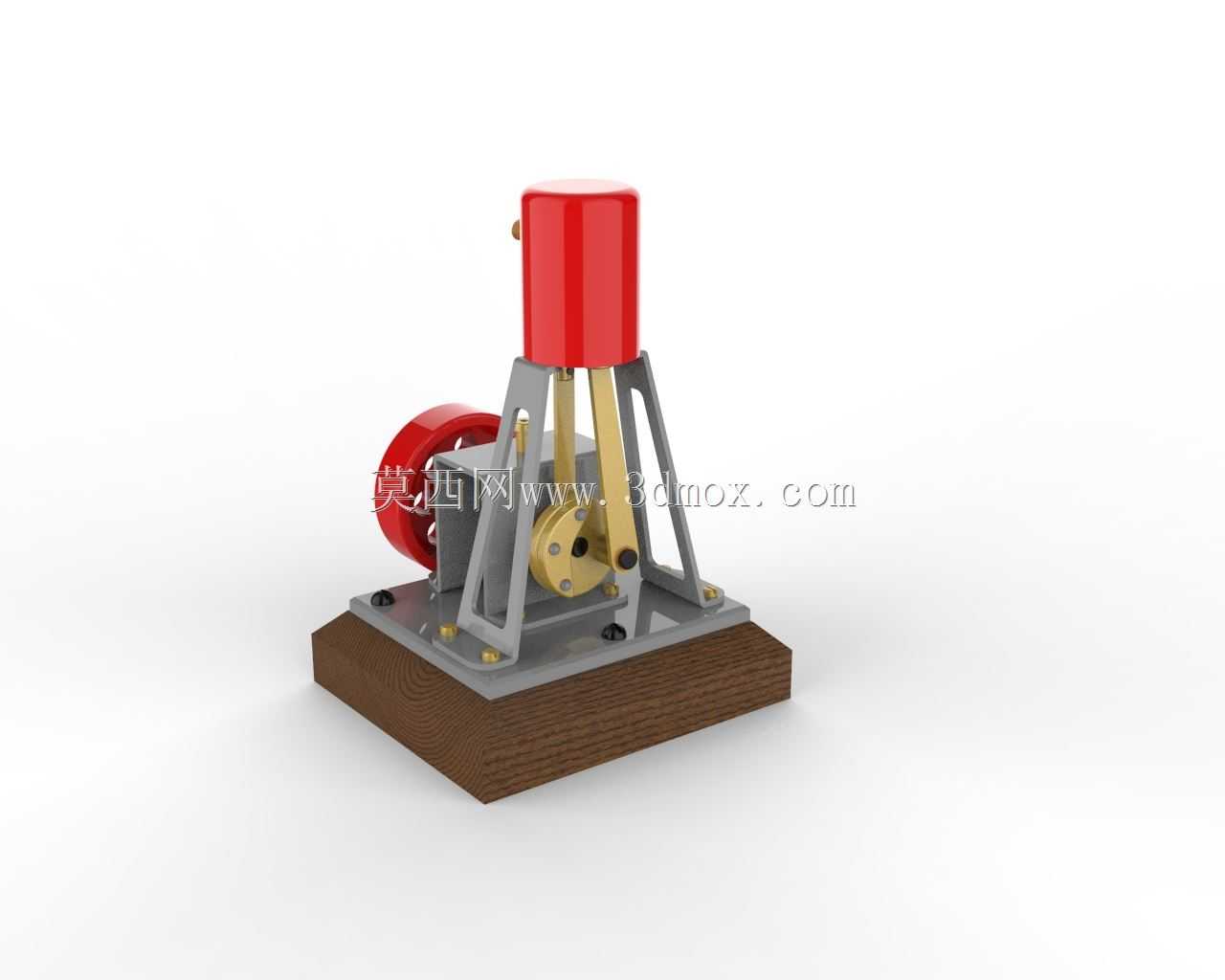

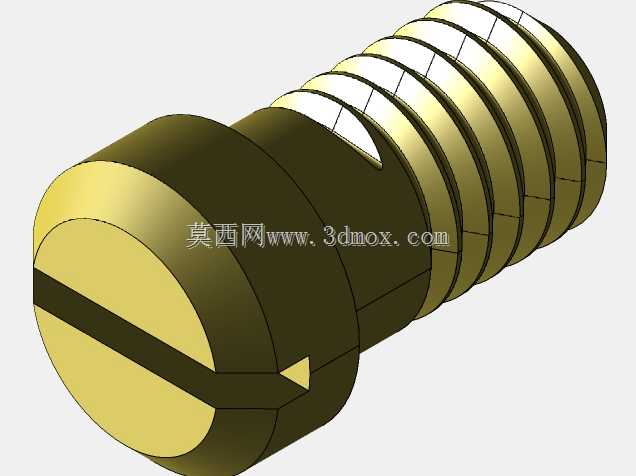

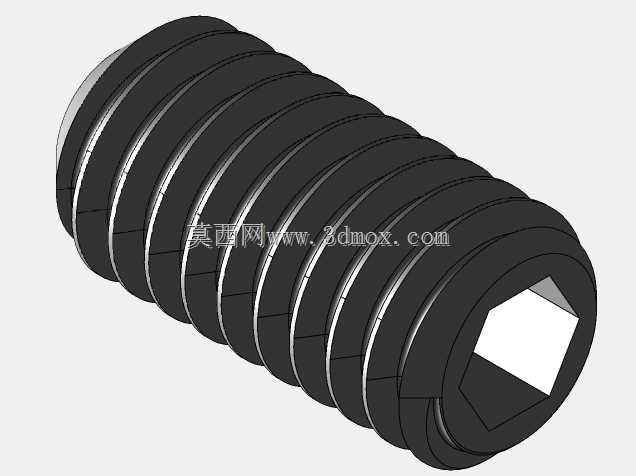

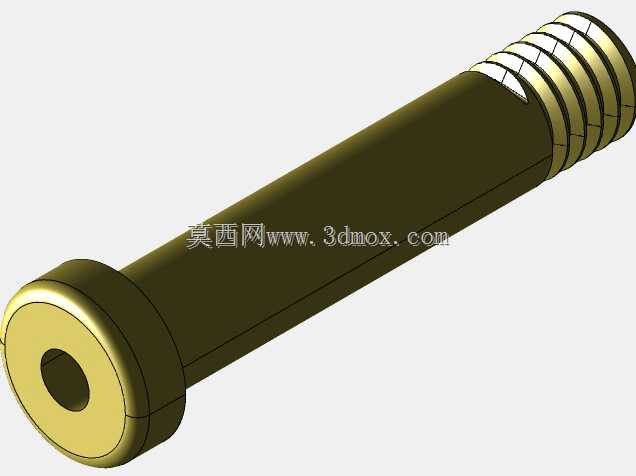

　　设计思路上完全围绕原理展示的核心需求展开，支撑结构采用三角桁架式灰色支架，三个支脚通过紧固件固定在下部木质基座上，三角构型的抗侧向形变能力强，能抵消活塞往复运动带来的水平方向倾覆力矩，不需要额外做加强筋结构就能保证整机运行时的稳定性，缸体、支架、飞轮三个核心部件采用高对比度的配色区分，能让观察者快速识别不同功能模块的边界，避免复杂配色带来的视觉干扰，所有铰接位置都做了外露处理，没有加装封闭外罩，运行时可以清晰看到连杆的摆动、飞轮的旋转动作，完全服务于原理展示的需求。

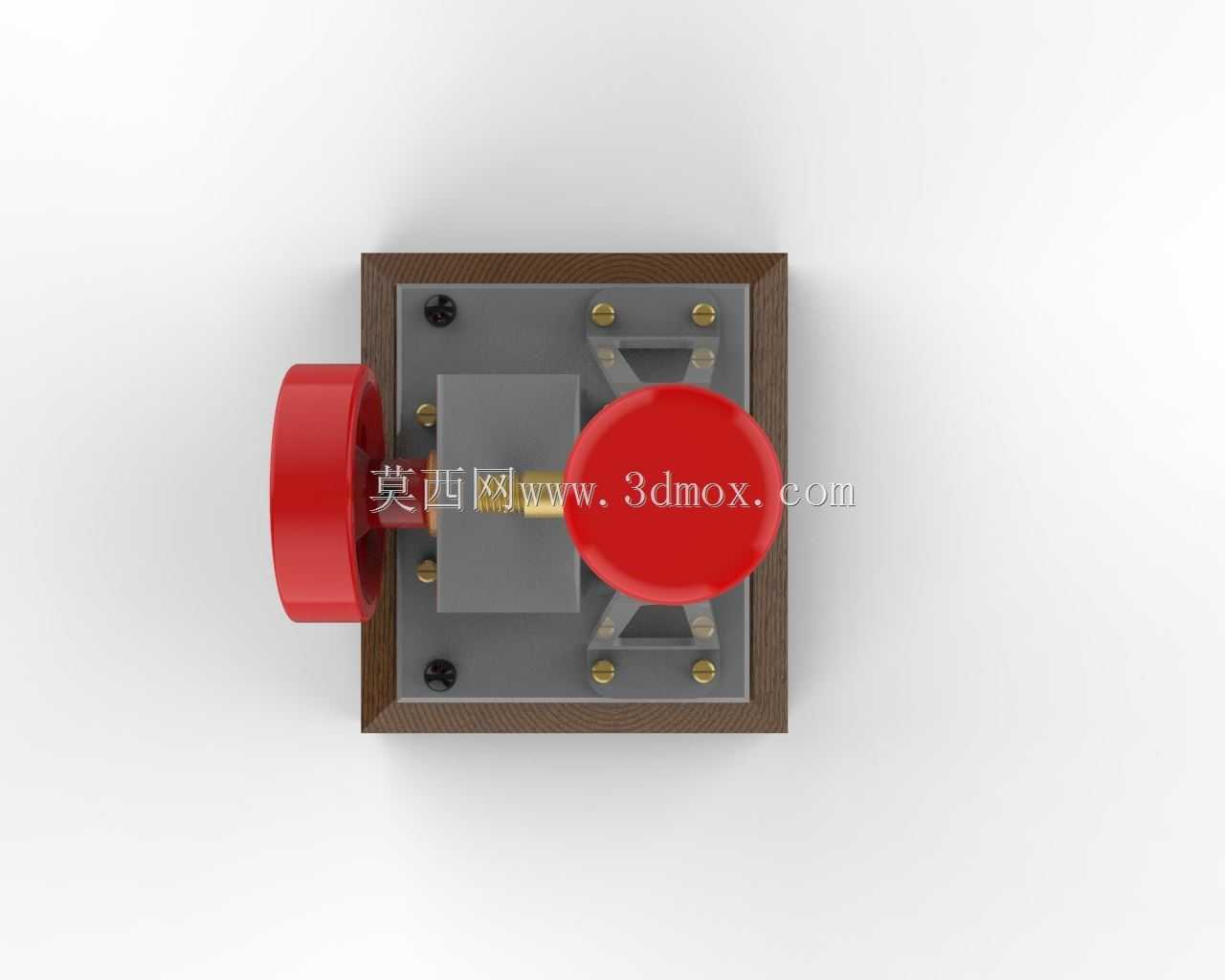

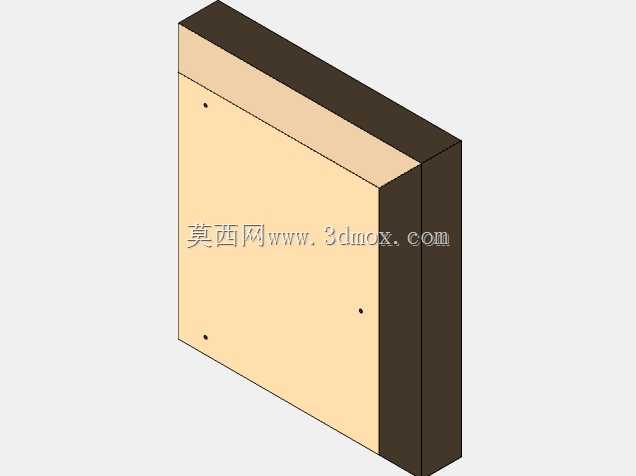

　　安装边界方面，整机采用方形木质基座作为承载基础，基座底面为平整安装面，可直接通过螺栓固定在实验台面上，不需要额外制作适配安装架，整机的重心落在基座几何中心位置，即使飞轮高速旋转也不会出现整机晃动的情况，蒸汽输入接口的朝向为水平侧出，外接蒸汽管路时不会和上部缸体、下部支架产生空间干涉，飞轮侧部预留了足够的安全间隙，即使外接传动带连接小型负载，也不会和支架、基座产生运动剐蹭，所有运动部件的外轮廓都控制在基座的投影范围内，安装时不需要额外预留侧部的避让空间，台架布置的空间利用率更高。

　　从实际使用的角度看，这款结构不需要配套复杂的锅炉控制系统，仅需低压小流量蒸汽就能驱动运行，对配套气源的要求极低，非常适合教学场景下的短时间演示操作，不会因为配套设备复杂提升使用门槛，结构上的简化也降低了加工制作的难度，所有零部件都可以通过常规的车削、铣削工艺完成加工，不需要特殊的定制工装，爱好者也可以参照结构完成自制，飞轮的重量经过匹配设计，既不会因为过重导致启动阻力过大，也不会因为过轻无法储存足够动能越过活塞运动死点，在0.1MPa左右的低压蒸汽供给下就能顺利启动并维持稳定转速，输出的旋转动力可以带动小型发电机、水泵等微型负载完成能量转换演示，完整展现蒸汽机的工作逻辑。
