可调式双工位工装夹持固定机构

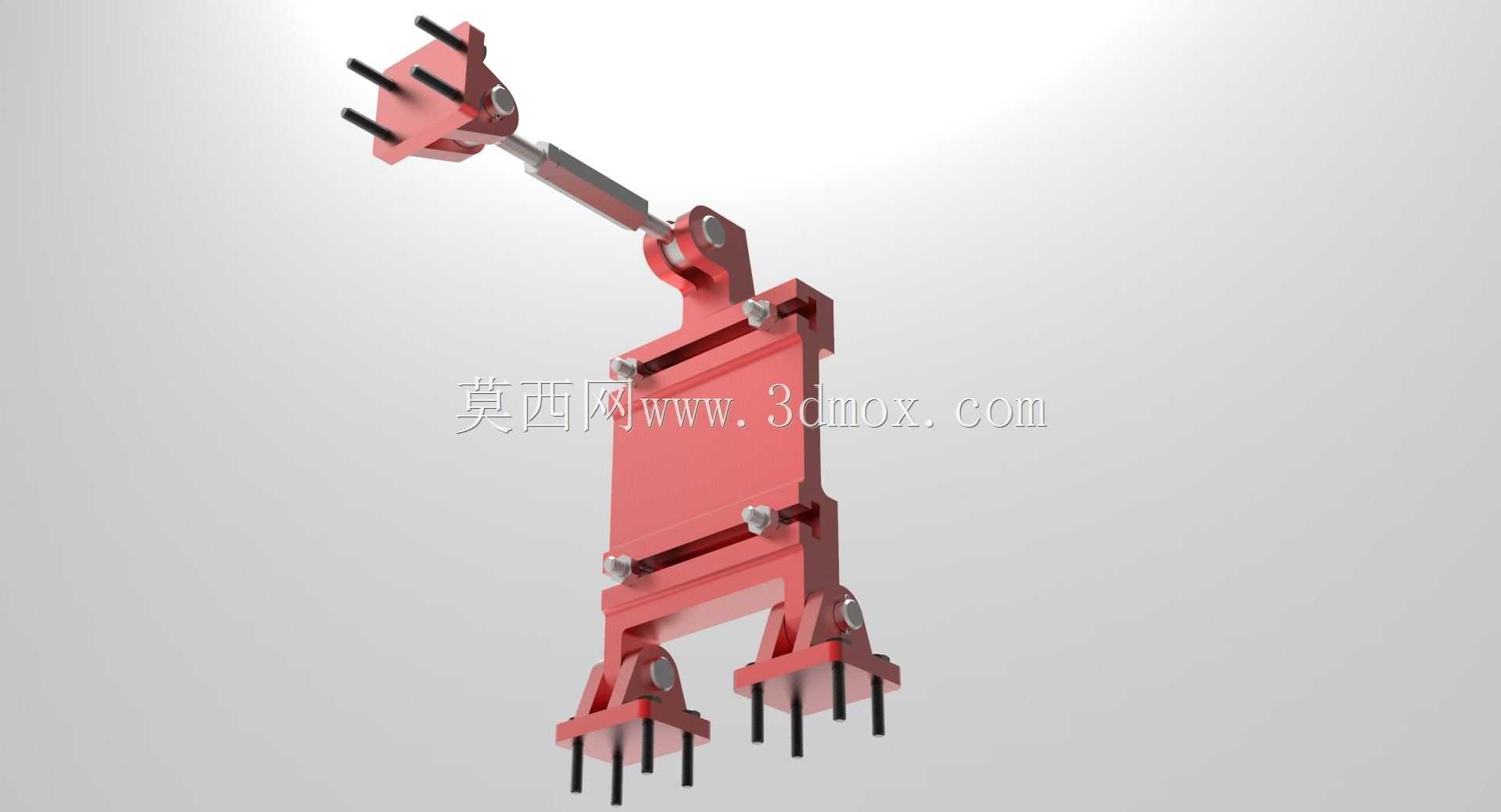

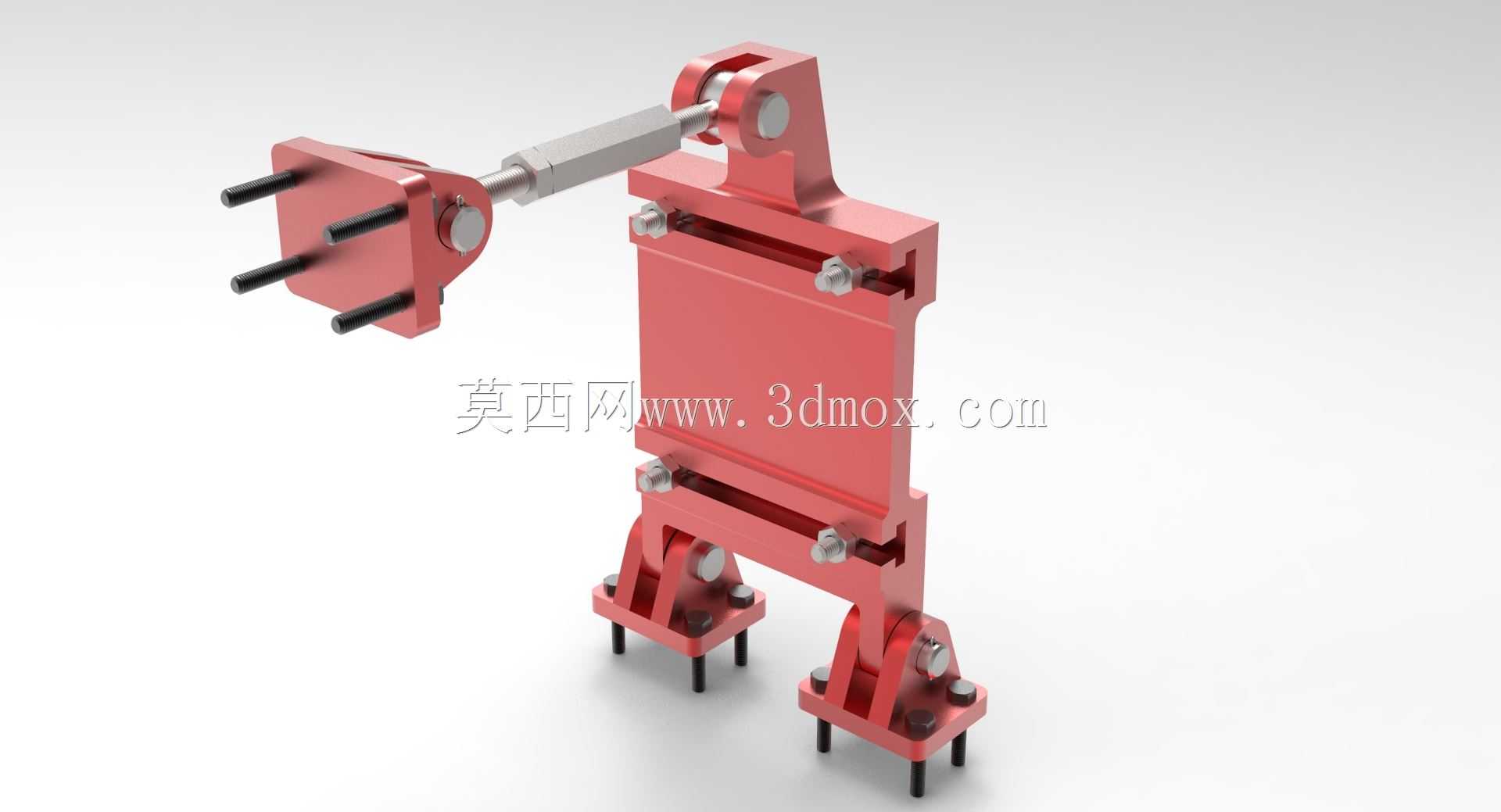

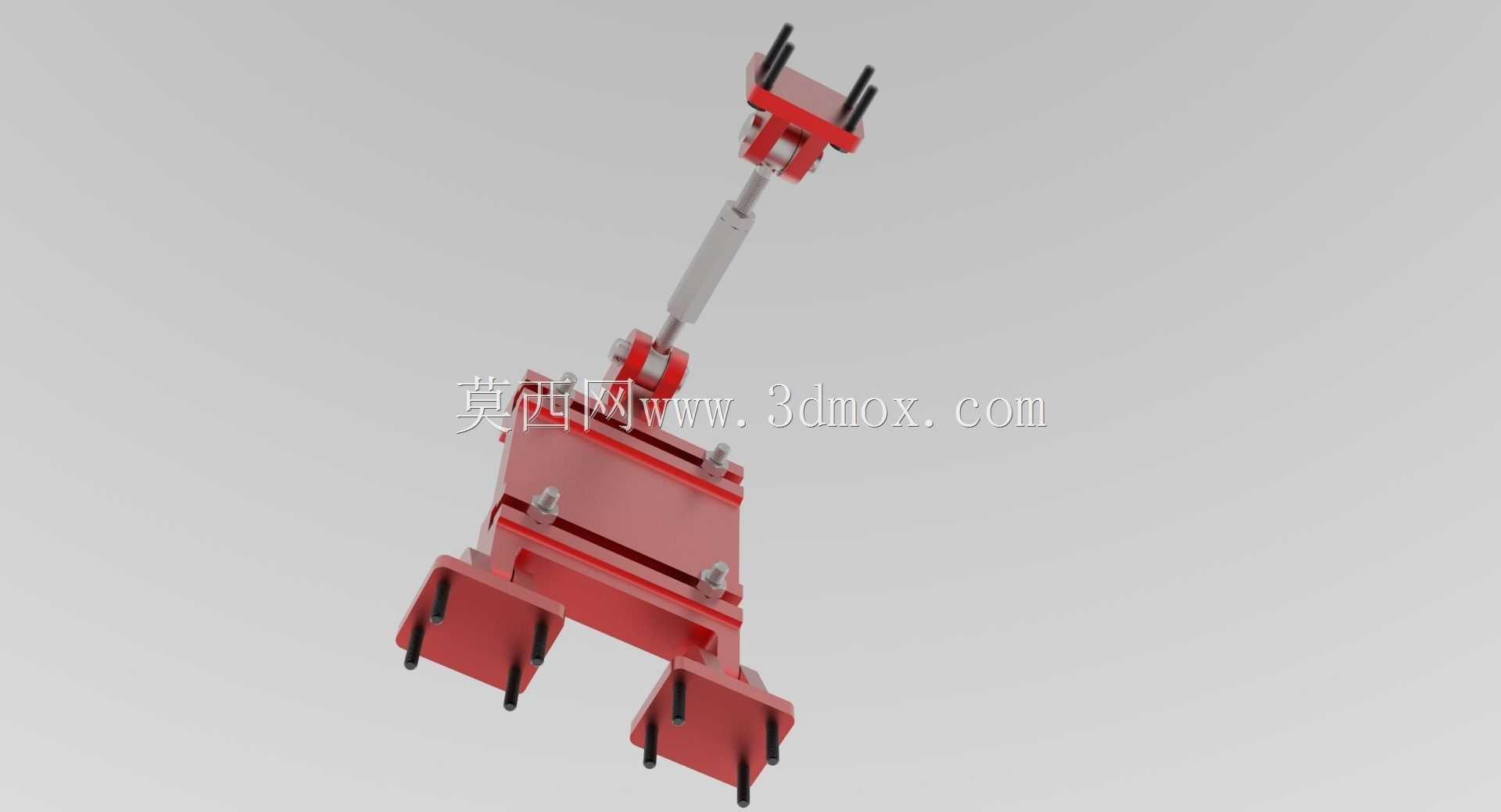

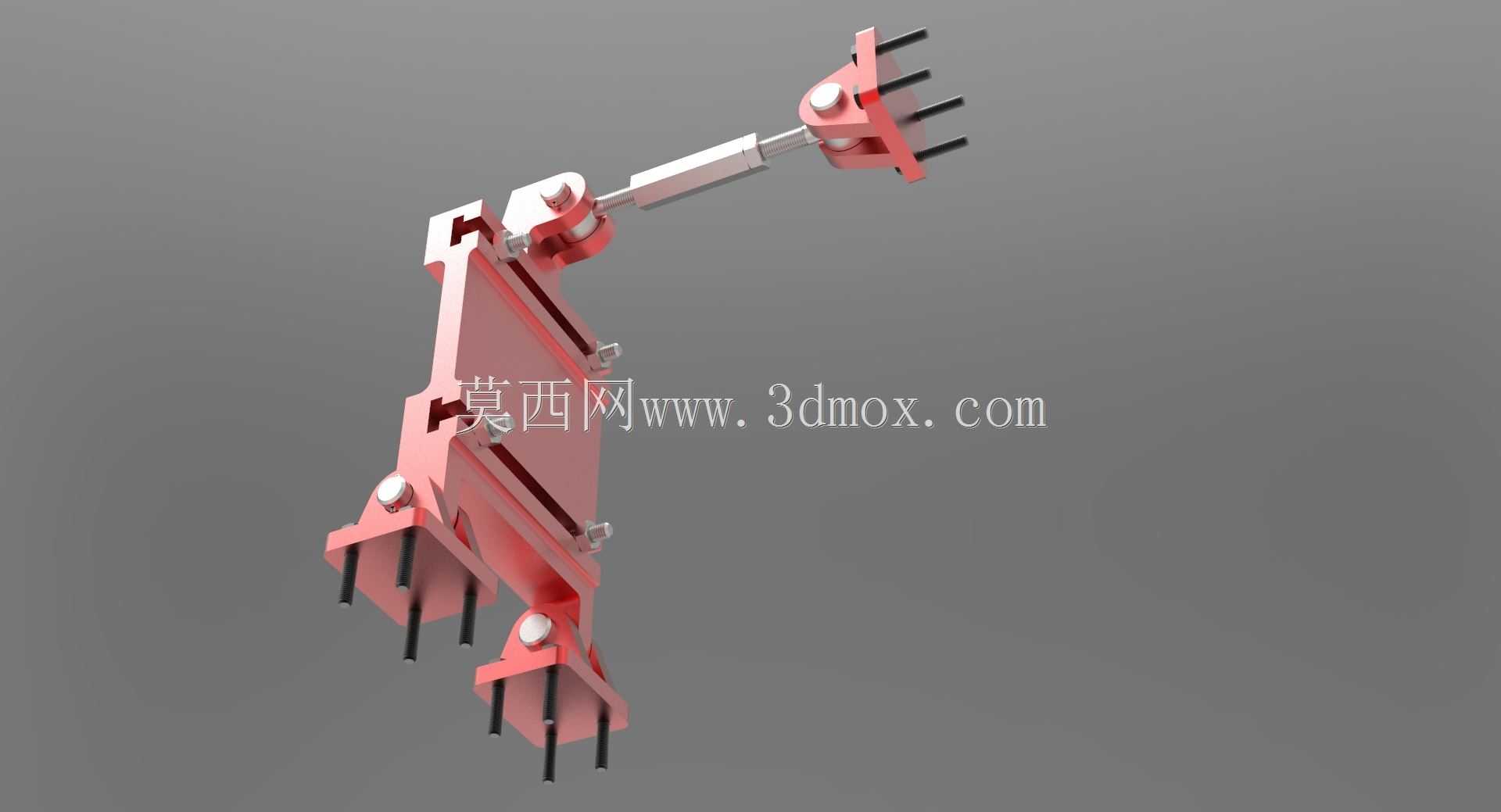

　　这套可调式双工位夹持固定机构，主要面向工业产线中需要对工件进行双侧同步定位、且存在安装位偏差补偿需求的作业场景，常见于自动化装配线的工件中转定位工位、小型零部件焊接工装的夹持端、以及检测设备上的工件固定单元，能够在不更换工装主体的前提下，适配一定范围内的安装孔位偏差，降低工装与对接设备的装配精度要求，减少现场安装调试的工作量。从结构组成来看，整套机构分为三个核心功能段：左侧的工件安装法兰、中间的长度调节连杆、右侧的双支座固定主体。左侧法兰为方形安装板，板面上伸出四根平行的定位销柱，用于和待固定工件的预制孔位配合，实现工件的快速对位与周向限位，法兰与中间连杆的连接端采用铰接结构，允许法兰面在小角度范围内偏转，

　　可补偿工件安装面与工装固定面之间的平行度误差，避免刚性连接带来的装配应力，防止工件或工装部件在长期受力下出现变形。中间的调节连杆采用双头螺柱配合锁紧螺母的结构，旋转中间的杆体即可调整整个连杆的有效长度，调节范围覆盖常见产线中5-20mm的安装间隙偏差，调整到位后拧紧两端的锁紧螺母即可锁死长度，不会在设备运行过程中出现长度窜动，连杆两端的铰接副均采用耐磨金属衬套，减少反复调节带来的磨损，保证铰接转动的顺畅度与长期使用的精度保持性。右侧的固定主体为立式板状结构，背部设置有两道平行的T型槽，槽内配套有紧固螺栓，可根据现场安装需求调整固定主体在安装基座上的上下位置，适配不同高度的工件对接需求；主体下方延伸出两个对称的安装支脚，

　　每个支脚底部同样设置有两根定位销柱，用于和设备基座的安装孔配合，双支脚的设计相比单支座结构，大幅提升了整个机构的抗倾覆能力，在承受侧向载荷时不会出现支座晃动的问题，支脚与主体板之间采用螺栓加定位销的连接方式，既保证了连接强度，也可根据实际需求更换不同高度的支脚，拓展机构的适配范围。在设计思路上，这套机构优先考虑了现场装配的容错性，没有采用传统刚性固定支座的一体式结构，而是通过多段铰接、长度可调、位置可移的组合设计，把装配过程中可能出现的孔位偏差、角度偏差、高度偏差都通过机构自身的调节量消化，不需要对安装基座或工件进行二次修配，大幅缩短了工装的上线调试周期。从安装边界来看，整套机构在最短调节长度下的总长度约为180mm，

　　最大调节长度下可延伸至200mm，固定主体的总高度约为160mm，两个下支脚的安装孔中心距为60mm，左侧法兰的安装孔中心距为40mm，安装时需要在基座上预留至少100mm宽度、180mm高度的安装空间，机构的所有活动铰接部位均预留了润滑脂注油孔，日常维护时可直接加注润滑脂，不需要拆解结构即可完成保养。在实际使用中，这套机构可承受的最大轴向拉力约为800N，能够满足大多数小型零部件加工、装配、检测过程中的夹持固定需求，相比定制化的专用工装，这套可调结构的通用适配性更强，可在多品种小批量的生产场景中重复利用，减少工装的重复制作成本。机构的所有受力部件均采用合金结构钢加工，表面做红色氧化防锈处理，既提升了部件的耐腐蚀能力，也在产线中具备较高的辨识度，避免操作人员误碰活动调节部位。需要注意的是，在进行长度调节时，需要先松开两端铰接部位的锁紧螺钉，待长度调整到位、法兰面角度适配完成后，再依次锁紧连杆的锁紧螺母和铰接部位的紧定螺钉，避免在锁紧状态下强行调节，造成连杆螺纹或铰接衬套的损坏。
