小型螺杆式手动夹持工装结构设计

　　日常钳工实操、小件精密加工场景里，这类小型螺杆夹持结构的使用频率远高于大型台钳，很多刚入行的结构设计人员容易忽略这类小工装的细节设计，总觉得只要能夹紧就满足需求，实际落地使用时才会发现各种影响操作效率的问题。先从实际使用场景说起，这类小型夹持件多用于小尺寸工件的固定，比如微型零件的钻孔、打磨、小零件粘接定位、学生金工实习的小件装夹，还有电子维修时固定小型结构件，不需要大台钳的大夹持行程，但是对操作的便捷性、夹持的对中性有不低的要求。

　　从功能特性上看，这个结构采用螺杆直驱的夹紧方式，没有额外的增力杠杆结构，靠梯形螺纹的自锁特性保证夹紧后不会松脱，活动钳身和固定钳身的配合面采用直槽滑动导向，没有复杂的导轨结构，加工难度低，日常维护只需要定期在螺杆和滑动面涂抹润滑脂即可，不需要复杂的保养流程。固定钳身的两个夹持面做了直角定位设计，装夹方形、矩形工件时可以直接贴靠定位面，不需要反复找正，对于小批量小件加工来说，能省不少找正的时间。操作端的摇把采用直杆式设计，不需要配套棘轮或者万向接头，手动旋转时的力臂长度刚好适合单手操作，夹持小零件时不需要施加过大的夹紧力，避免薄壁零件被夹变形。

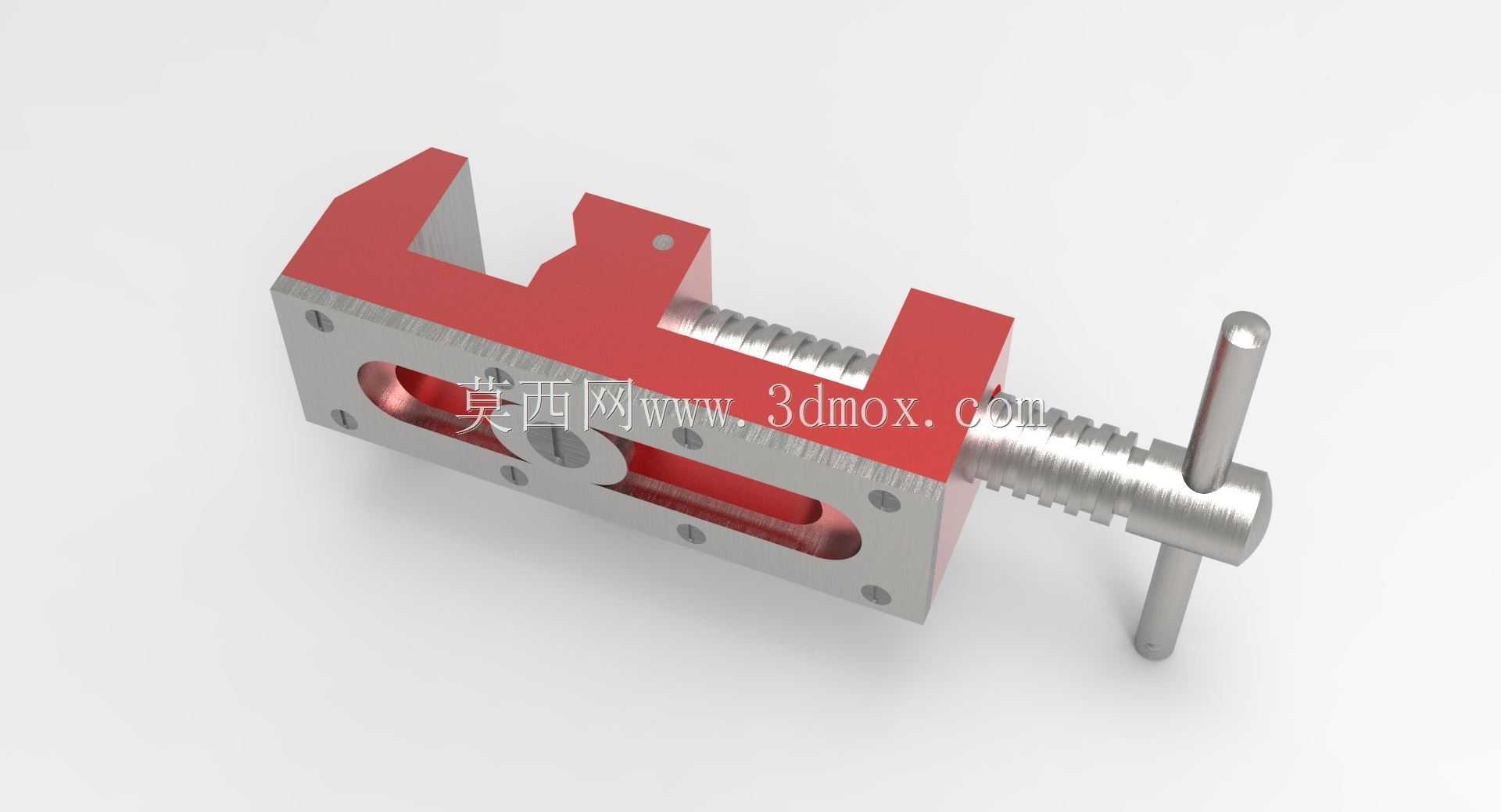

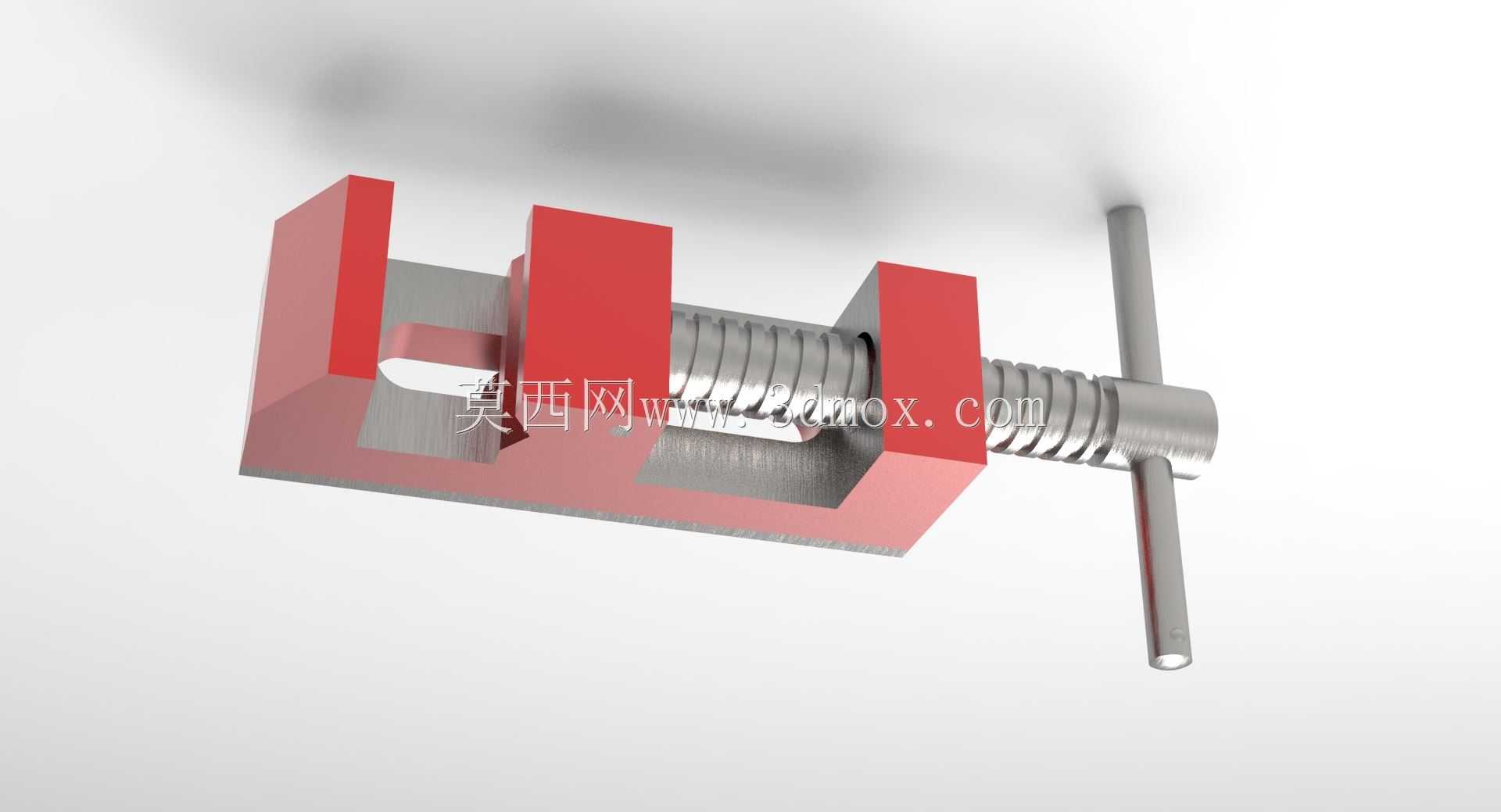

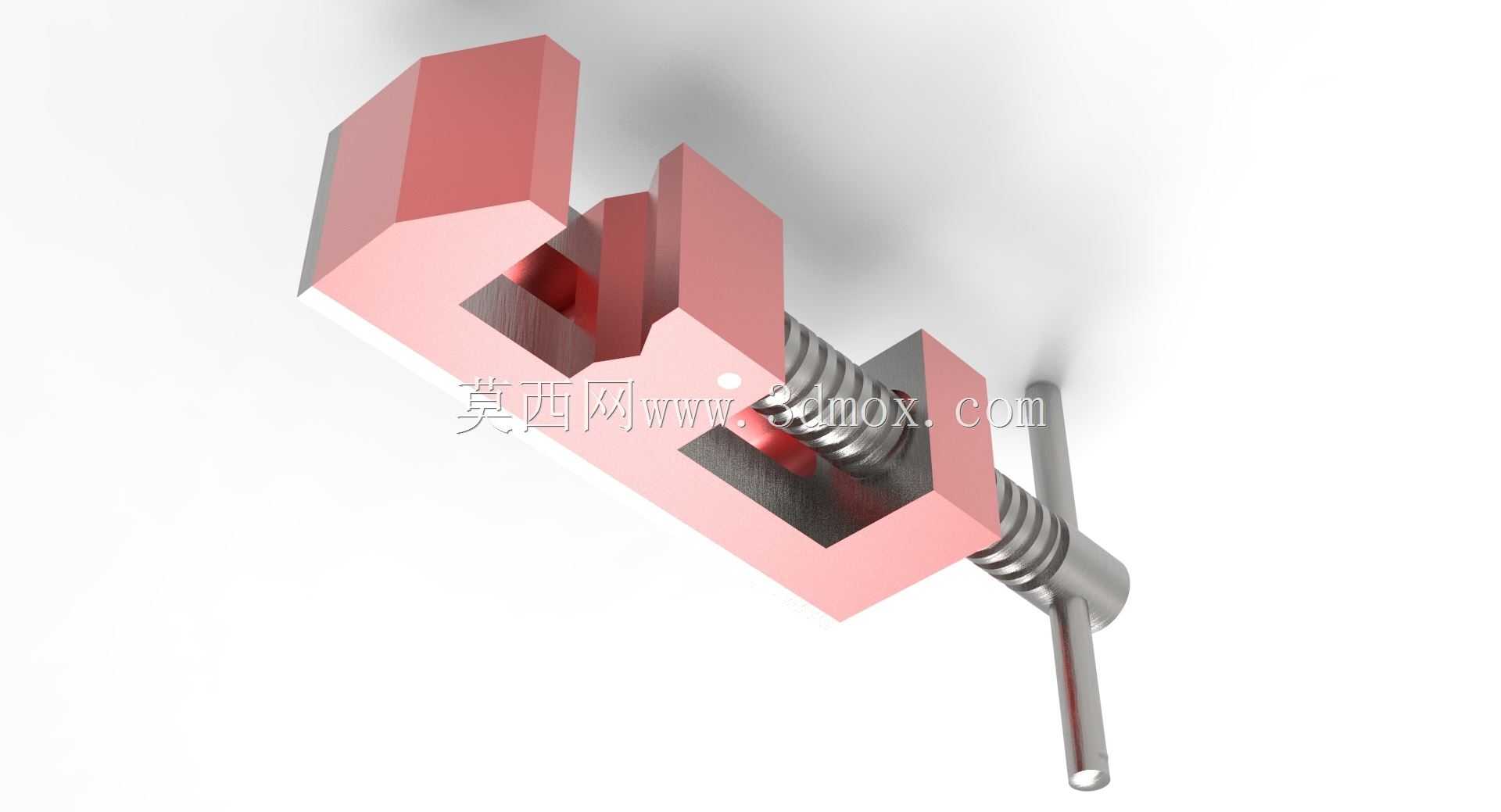

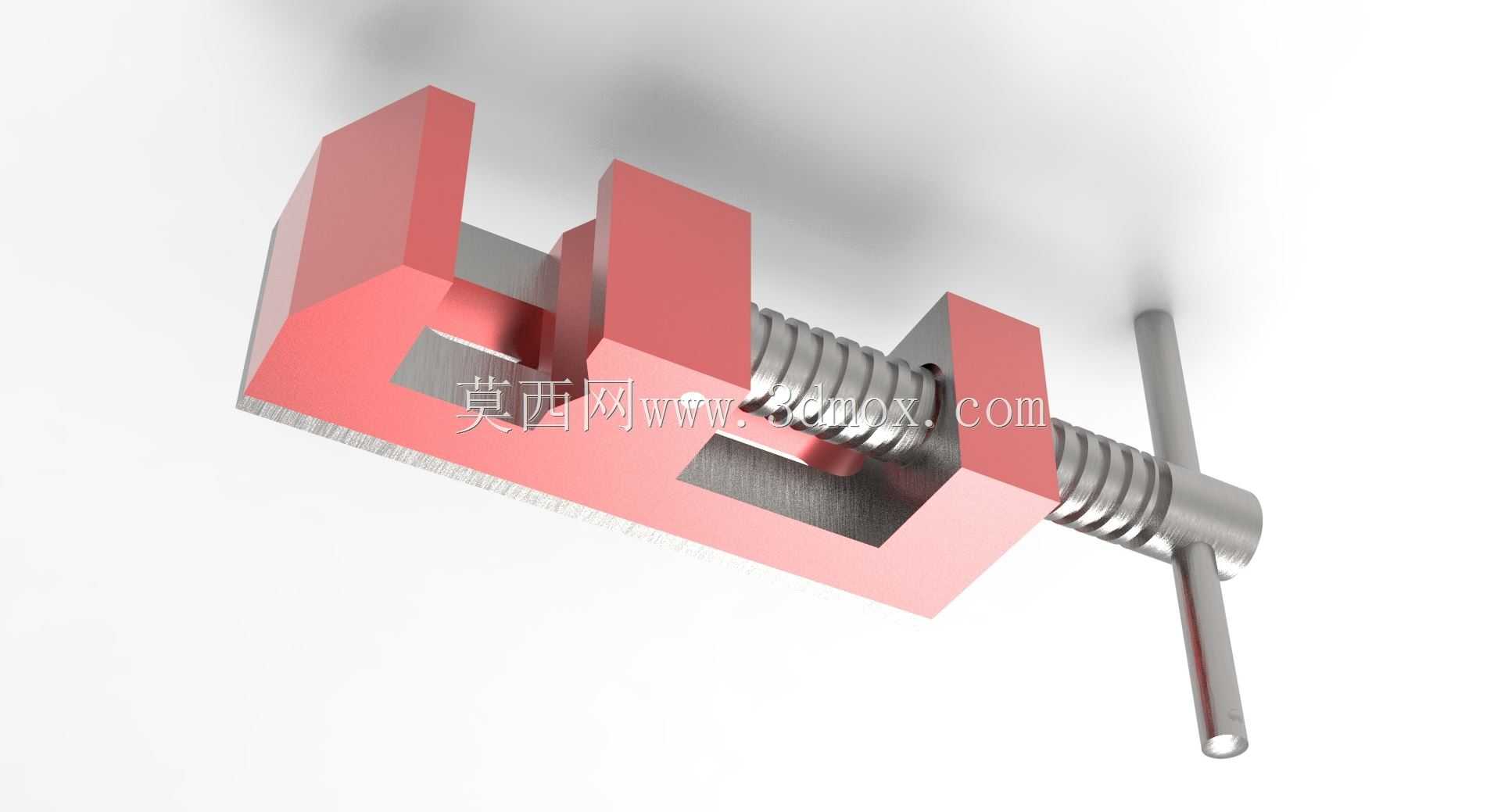

　　设计思路上，整个结构做了最大程度的简化，没有多余的装饰性结构，所有的结构特征都服务于夹持功能。固定钳身采用一体式C型结构，相比分体式装配的钳身，整体刚性更好，夹紧时不会出现钳身张口变形的问题，活动钳身的滑块部分嵌入固定钳身的导向槽内，配合间隙控制在0.02到0.05毫米之间，既保证滑动顺畅，又不会因为间隙过大导致夹持时活动钳身上翘，影响夹持精度。螺杆的端部和活动钳身采用台阶式卡接连接，螺杆旋转时只带动活动钳身做直线往复运动，不会跟着螺杆转动，避免螺杆端部和活动钳身之间出现相对转动磨损，延长整个工装的使用寿命。夹持面没有做额外的齿纹设计，对于表面要求高的工件，还可以在夹持面垫铜皮或者橡胶垫，避免夹伤工件表面，适配不同材质工件的装夹需求。

　　关于外形尺寸和安装边界，这个小型夹持结构的整体长度控制在150毫米以内，宽度不超过60毫米，高度在50毫米左右，整体重量不到一公斤，可以直接放在工作台面上使用，也可以通过底部的安装孔固定在专用的小工作台或者木板上，不需要占用大型台钳的安装位置，对于空间有限的维修工位、学生实操工位来说适配性很强。夹持行程设计在0到50毫米之间，覆盖了绝大多数小型工件的夹持尺寸需求，螺杆的螺距选用2毫米的梯形螺纹，旋转一圈活动钳身前进2毫米，既保证了足够的进给速度，又能通过螺纹自锁保证夹紧力足够，不会因为加工时的振动导致松脱。滑动面的设计没有采用封闭式导轨，而是采用开放式的直槽结构，加工时只需要铣出对应的导向槽即可，不需要做研磨等精密加工工序，普通的铣床加工就能满足配合精度要求，制造成本很低，适合小批量自制或者教学演示使用。

　　实际使用时需要注意，这类小型夹持结构的夹紧力有限，不能用来装夹需要大切削力的加工工序，比如大力铣削、重型冲压等场景，否则会出现钳身变形或者螺杆弯曲的问题，但是对于小件的轻加工、维修、装配定位等场景完全够用。另外螺杆的润滑要注意不要用粘度太大的润滑脂，避免粘住金属切屑或者灰尘，导致滑动卡滞，定期清理导向槽内的杂物就能保证长期使用顺畅。很多新手在设计这类结构时，会刻意增加复杂的结构比如快退机构、角度调整机构，反而增加了故障点，对于这类手动小型工装来说，结构简单可靠、维护方便才是最核心的设计目标，多余的功能只会提升制造成本，降低使用可靠性。
