精密机加工固定用小型台虎钳结构

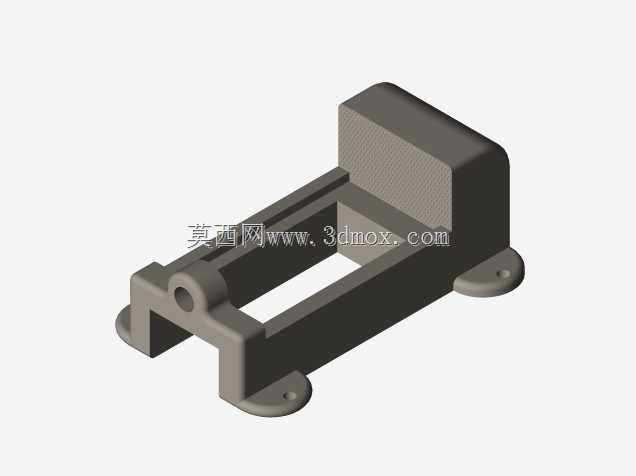

　　在日常机加工、钳工装配、小型零件修配的作业场景里，这类小型台虎钳是工位上不可或缺的基础工装，和大型机用虎钳不同，它的适配场景更偏向小尺寸工件的夹持固定，不管是台式钻床的钻孔工位、钳工台的修磨去毛刺工位，还是小型零件的攻丝、铰孔作业，都能看到这类夹具的身影。它的核心功能是通过螺旋传动的增力特性，将人手施加在摇杆上的扭矩转化为钳口的夹紧力，把待加工工件牢牢固定在两个钳口之间，避免加工过程中工件出现位移、颤动，保障加工精度与作业安全。从结构设计逻辑来看，整个钳体采用了一体式铸钢基体的设计思路，固定钳身和底座通过两个安装耳座连为一体，安装耳座上预留了通孔，作业时可以通过螺栓将整个虎钳锁紧在工作台台面或者专用工装架上，

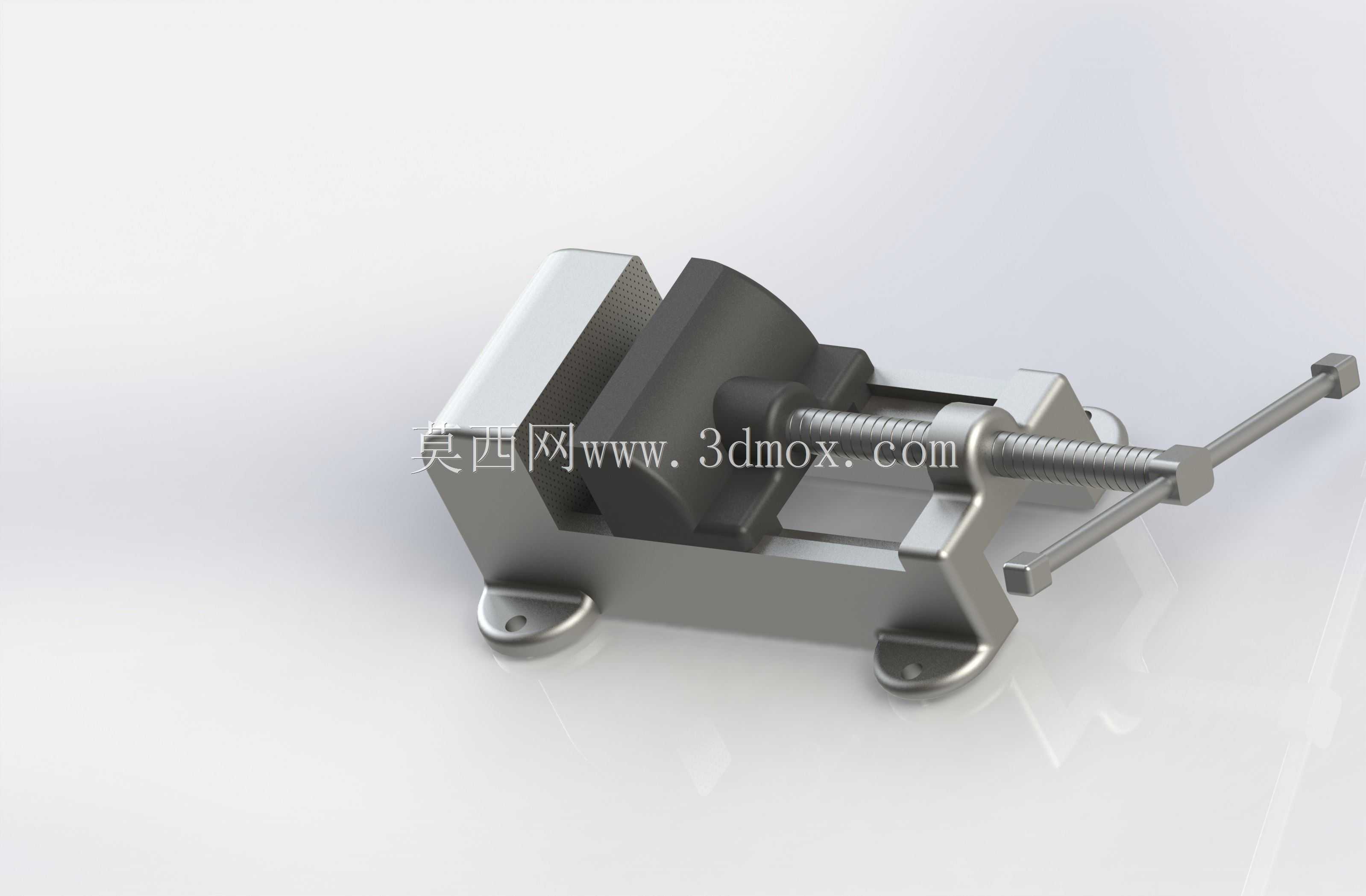

　　安装边界的设计充分考虑了工位适配性，两个耳座的孔距适配常规钳工台的T型槽间距，不需要额外制作过渡连接板就能完成固定。活动钳身通过导轨结构和固定钳身配合，导轨采用了矩形滑动导轨的形式，配合间隙可以通过钳身侧面的调整螺钉进行微调，既保证活动钳身滑动顺畅无卡滞，又能避免钳口夹紧时出现上翘、偏摆的问题，保证夹持面的平行度。传动部分采用了梯形丝杠的结构，梯形螺纹的自锁特性可以保证夹紧工件后不会因为加工振动出现松脱，不需要额外增加锁紧机构就能维持夹紧力，丝杠的一端和活动钳身通过螺母配合，另一端穿过固定钳身的支撑孔，末端安装了可拆卸的摇杆，摇杆的长度经过力矩匹配设计，普通人手施加正常握力就能产生足够的夹紧力，应对常规有色金属、

　　黑色金属小型零件的夹持需求，不会因为力臂过长导致夹紧力过大夹伤薄壁工件，也不会因为力臂过短导致夹紧力不足。钳口部分采用了可拆卸的 hardened 钢钳口板，钳口板表面加工有交叉的防滑网纹，增大和工件接触面的摩擦力，夹持毛坯件时能有效避免打滑，当钳口板磨损后可以单独拆卸更换，不需要更换整个钳体，降低长期使用的维护成本。钳身的整体外形尺寸偏向紧凑化设计，整体长度控制在适合桌面工位摆放的范围，最大开口距离适配常规小型零件的夹持尺寸，既不会因为尺寸过大占用过多工位空间，也不会因为开口过小限制可夹持工件的范围。在实际使用中，这类虎钳除了夹持规则的方形、圆形工件，还可以配合角度垫铁、V型块等辅助工装，夹持异形工件、轴类零件，完成划线、钻孔、

　　打磨、装配等多类作业。底座的设计没有采用回转结构，是因为这类小型虎钳的定位精度要求更高，固定式底座的刚性更好，夹紧后整体的抗振性能更强，在钻削小直径孔、精细修配作业时，不会因为底座回转间隙导致工件位置偏移。丝杠和钳身的配合位置预留了润滑脂加注的空间，日常维护时只需要定期在螺纹配合面、导轨滑动面涂抹少量润滑脂，就能保证长期使用的操作顺畅，避免出现锈死、卡滞的问题。钳身的边角位置都做了圆角过渡处理，避免作业时人员磕碰划伤，符合工位工装的安全设计要求。两个安装耳座的底面和钳身底面加工在同一平面，安装后整个钳体和工作台面完全贴合，不会出现悬空倾斜的问题，保证夹持工件时钳口的垂直度和平行度满足加工要求。在三维建模过程中，这类夹具的结构设计需要重点关注导轨配合的间隙公差、丝杠的同轴度、钳口板的安装定位精度，这些参数直接影响最终成品的使用体验，比如导轨间隙过大，夹紧时活动钳身会出现俯仰偏差，导致两个钳口不平行，夹持工件时只有局部接触，夹紧力不足还会夹伤工件表面；丝杠同轴度偏差过大，转动摇杆时会出现卡顿，夹紧力传递不均匀。从实际选型的角度来看，这类小型虎钳适合夹持尺寸在其最大开口范围内、重量不超过钳体承重上限的工件，不适合用于重型锻件、大型铸件的夹持作业，也不适合作为大力敲击的支撑载体，避免钳身导轨变形影响精度。
