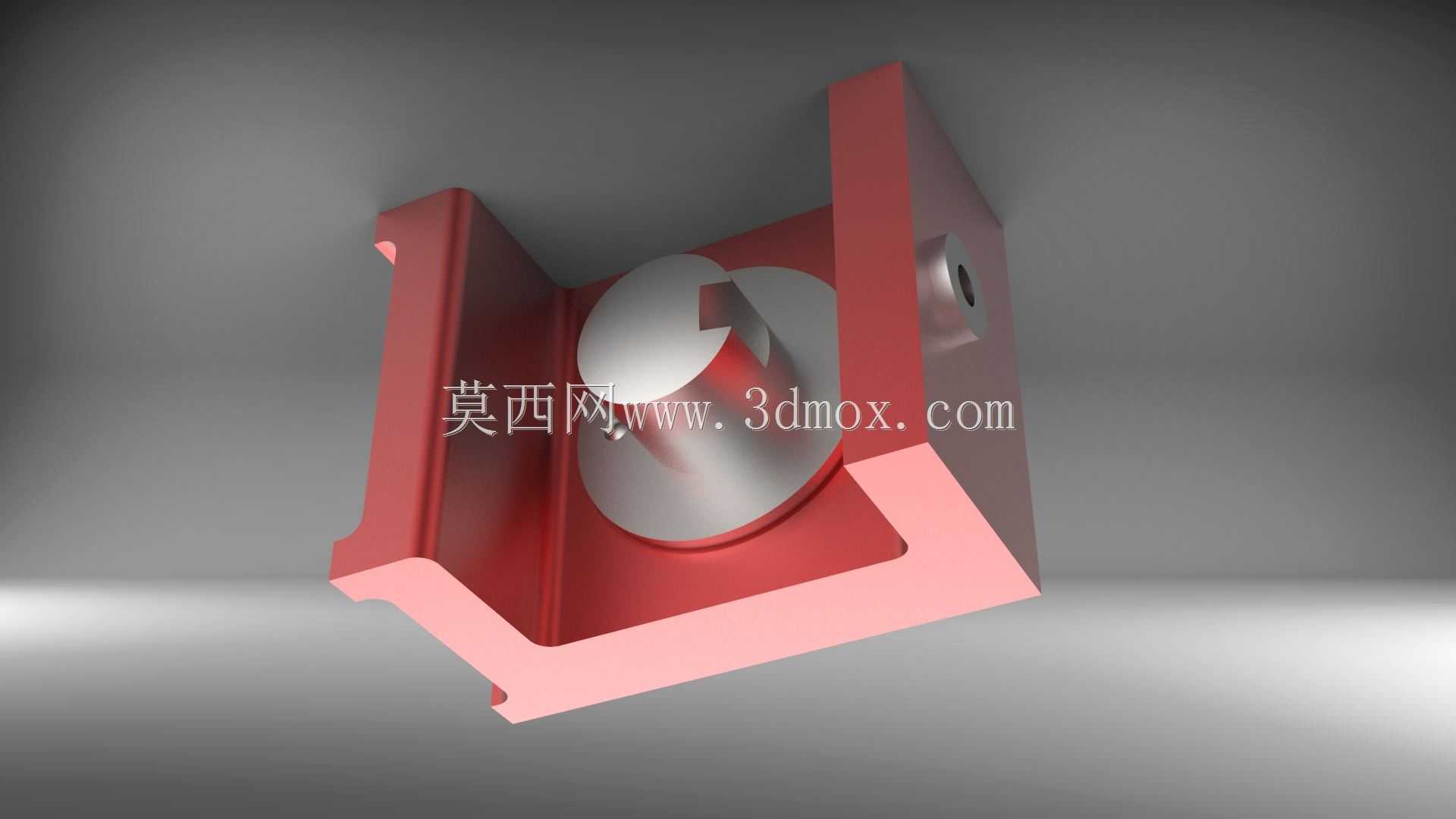

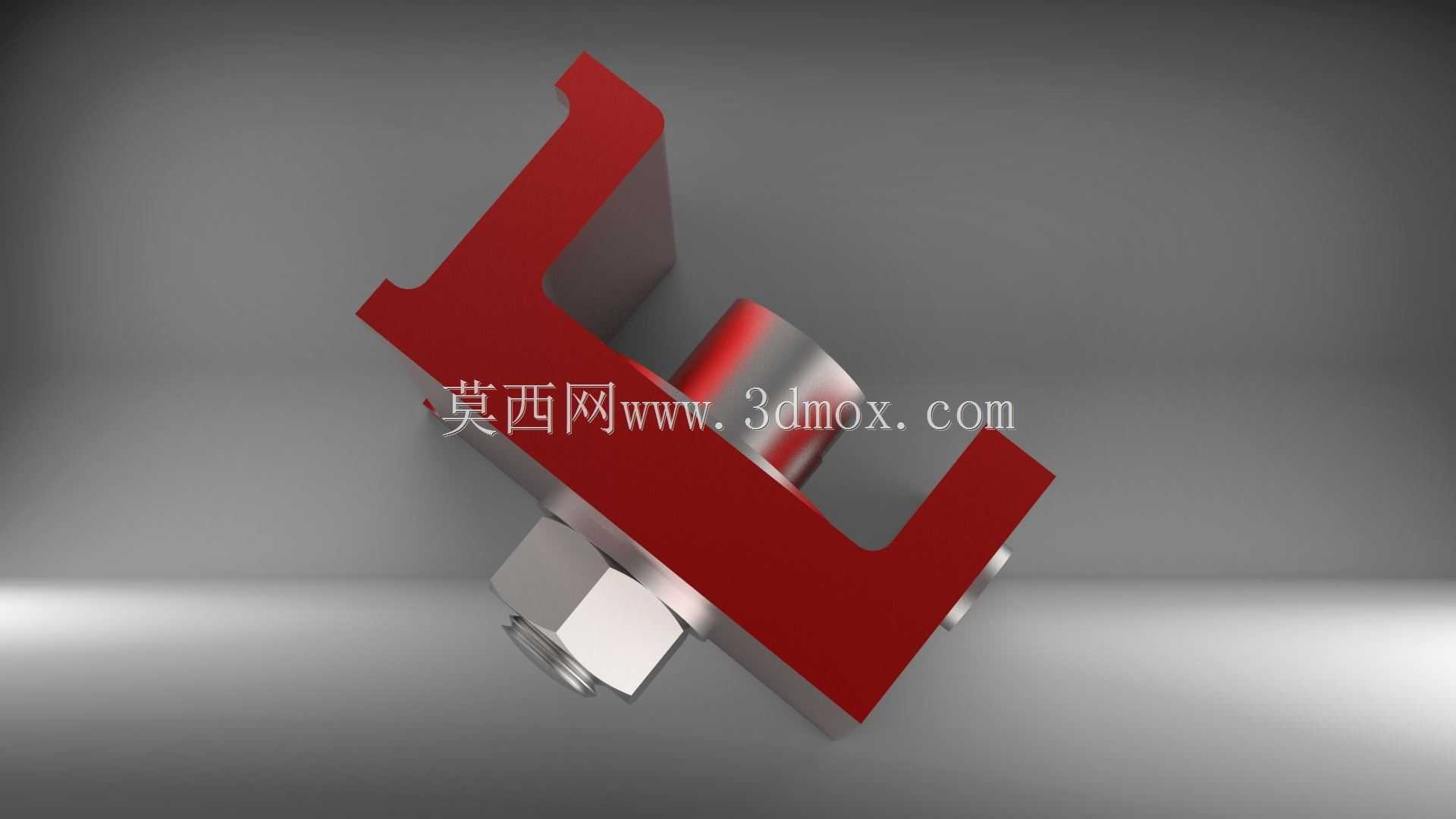

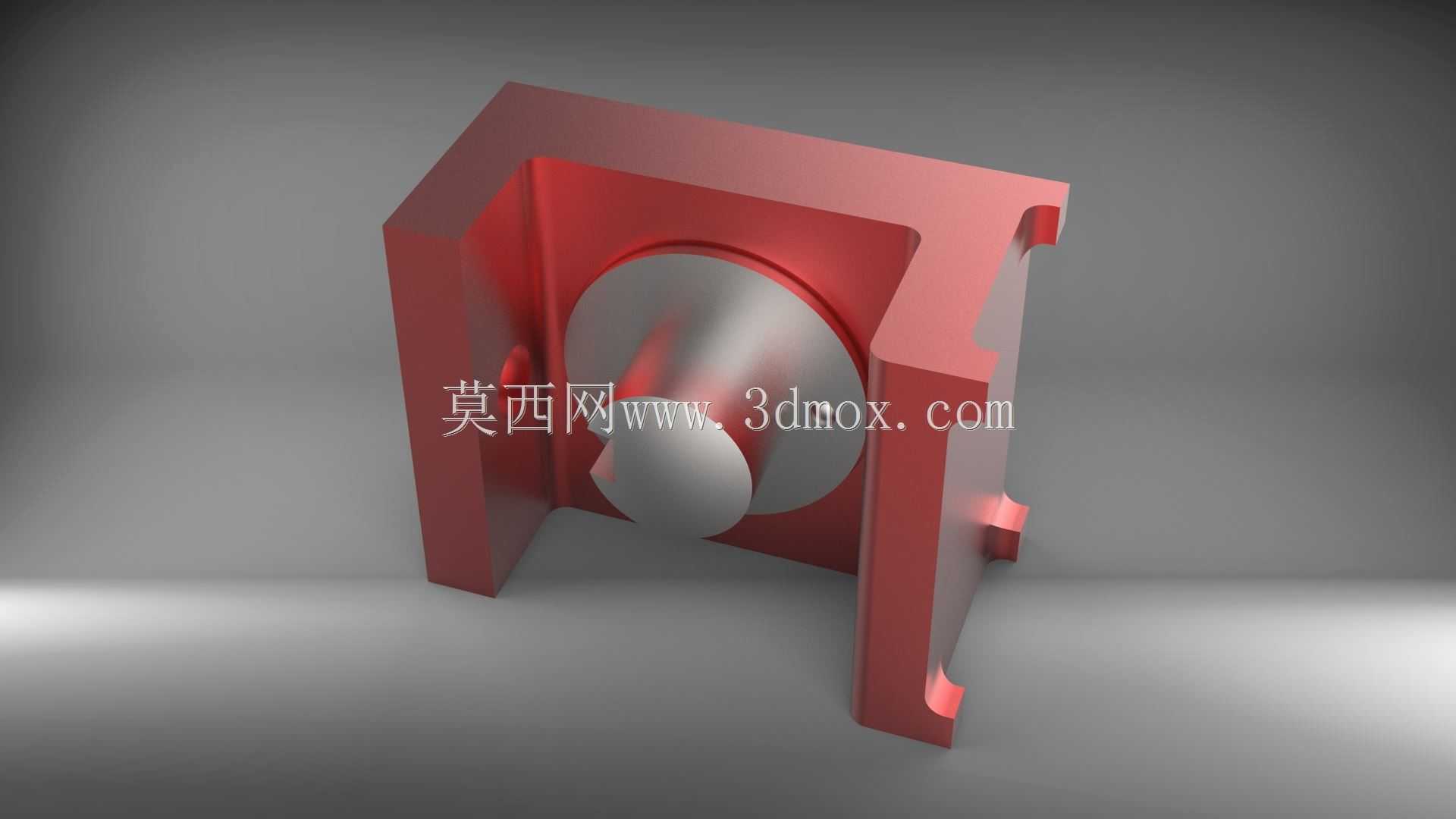

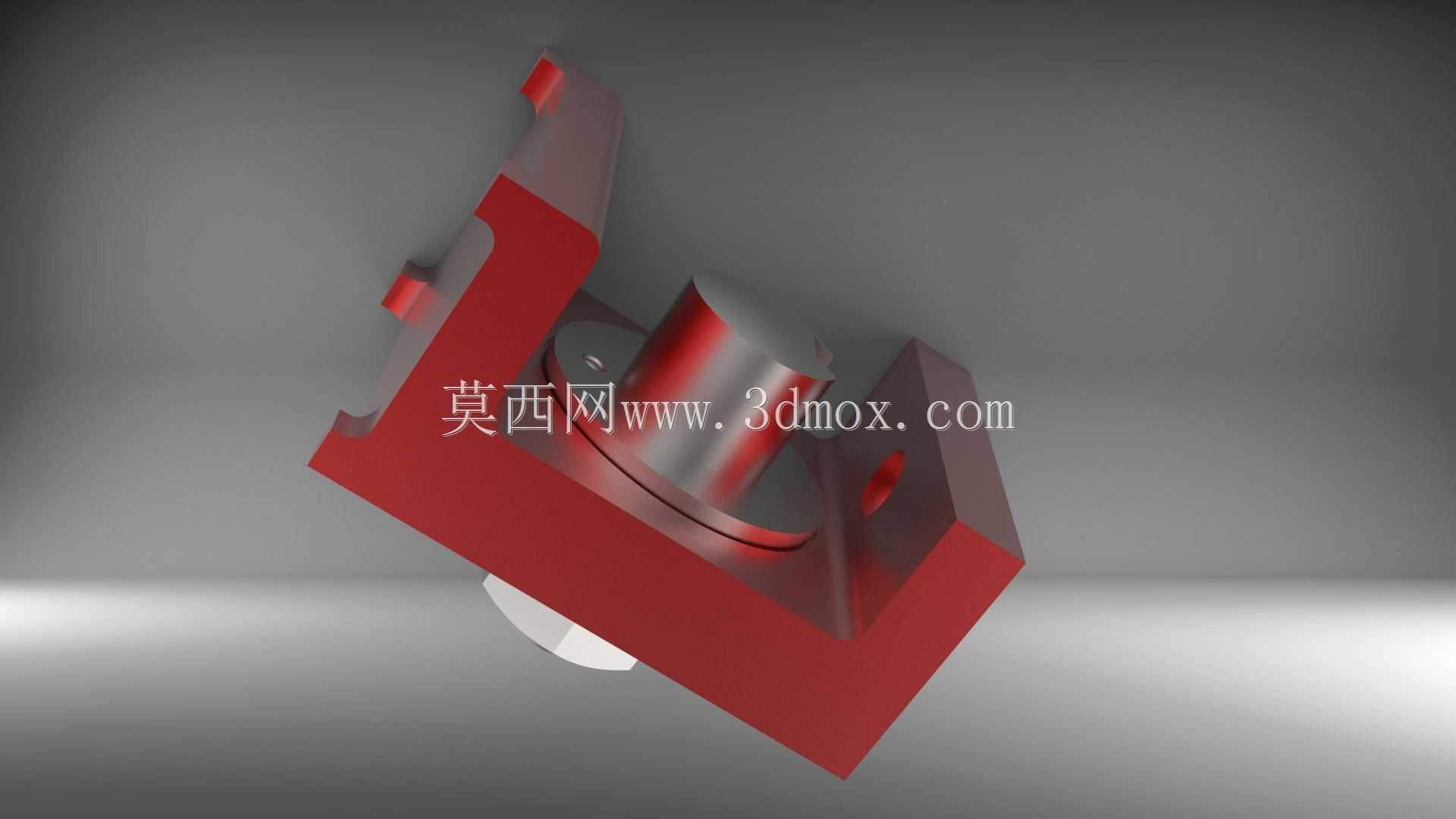

L型槽内置圆柱销定位连接结构

　　这类L型槽搭配内置圆柱销的结构，在工装夹具定位、小型设备机架拼接、非标自动化工位挡停组件里的应用占比不低，很多做线边工位改造的工程师在处理小负载定位场景时，都会优先考虑这类结构，主要是它的加工门槛低，装配逻辑简单，后期维护更换零件的成本也可控。从实际使用场景来看，这类结构大多用在需要垂直面定位同时带侧向抵接的工位，比如小型工件流转的托盘挡停，工装板上的工件侧向定位，还有一些轻型防护栏的快速拼接节点，不需要做复杂的焊接或者多螺栓锁附，靠槽体的直角面做基准贴合，内置的圆柱销做径向限位，就能保证两个连接部件的相对位置精度，常规工况下重复定位精度能控制在0.1mm以内，满足大部分轻工装配、电子件周转的定位需求。

　　从功能特性上看，这个结构的L型槽体承担了两个方向的基准面作用，两个互相垂直的内侧平面分别对应X、Y两个方向的定位基准，槽体边缘做的小凸台是安装让位结构，实际装配时这些凸台会卡入对应安装板的预制缺口里，不需要额外做定位销孔就能快速对齐安装位，降低现场装配的对位难度。内置的圆柱销不是过盈压装在槽体里的，而是留了0.02-0.05mm的间隙配合，一方面是装配时可以微调圆柱销的伸出长度，适配不同厚度的被连接件，另一方面当结构受到侧向冲击时，圆柱销可以通过微小的形变吸收部分冲击力，避免槽体的直角根部出现应力开裂——很多新手做这类直角槽结构时容易忽略根部应力集中的问题，这个结构在槽体的直角内侧做了微小的圆角过渡，能有效降低应力集中系数，比直接做直角清根的结构抗冲击性能提升30%左右。

　　设计思路上，这个结构没有采用一体化的成型设计，而是拆分成槽型基座和圆柱销两个独立零件，主要是考虑到易损件的更换成本，圆柱销作为直接承受侧向力的零件，长期使用后表面会出现磨损、压痕，这时候只需要更换圆柱销即可，不需要整体更换槽型基座，能大幅降低后期的维护成本。槽体外侧的几个凸起卡扣结构，是为了实现无紧固件快速安装设计的，实际安装时只需要在安装板上冲出对应尺寸的方孔，将槽体的卡扣对准孔位压入即可完成固定，不需要拧螺栓或者打胶水，装配效率比传统螺栓固定的结构高两倍以上，适合大批量的工位改造场景。

　　从外形尺寸与安装边界来看，这类结构的槽体壁厚通常根据负载大小调整，常规轻型应用场景下壁厚取4-6mm就能满足100kg以内的侧向负载需求，圆柱销的直径一般取槽体内腔宽度的1/2到2/3，保证销体本身有足够的抗剪切强度，同时不会占用太多槽内空间。安装时需要注意，槽体的两个垂直基准面必须和安装面完全贴合，不能有翘曲或者间隙，否则会导致定位基准偏移，圆柱销的安装深度要保证至少有2/3的长度处于槽体内部，避免受侧向力时销体出现弯折。另外槽体边缘的卡扣在设计时要预留0.1mm的安装过盈量，保证压入安装孔后不会出现松脱，卡扣的导入端做15度的倒角，方便现场装配时快速对位压入。

　　很多工程师在做这类小型定位结构时，容易过度追求结构复杂度，加很多不必要的调节机构、锁紧机构，反而提升了加工成本和故障概率，这类拆分式的简单结构反而在实际生产中更耐用，故障点更少，不管是小批量的非标设备制作，还是大批量的工装配件量产，都有很高的实用性。在做三维建模的时候，要特别注意槽体根部的圆角处理，还有圆柱销和槽体的配合间隙设置，不能直接做成零间隙或者过盈配合，否则会导致装配困难，也不能间隙过大，否则会出现定位窜动的问题，卡扣结构的尺寸要和常用的板材冲孔公差匹配，保证不同批次的板材都能顺利安装。
