推拉式快速夹钳压紧定位工装结构

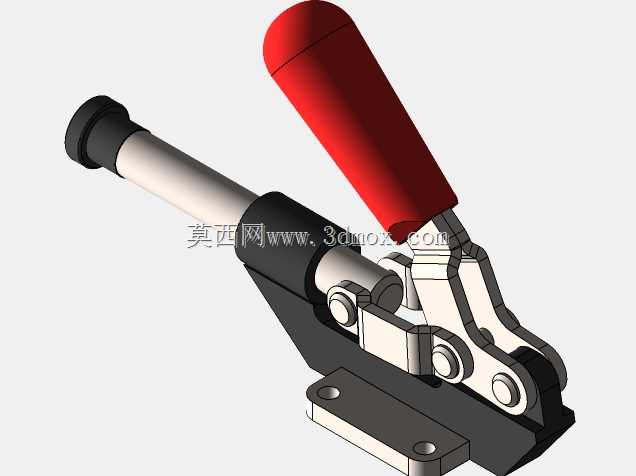

　　在非标工装设计、焊接工装台、小型装配工位以及木制品加工、五金件冲压定位场景里，这类手动推拉式夹钳是出镜率极高的压紧执行元件，区别于垂直下压、水平夹持的其他快夹品类，它的核心动作逻辑是通过手柄扳动带动内部连杆机构越过死点，将直线方向的推力稳定输出到顶杆端头，实现工件的侧向顶紧、端面定位或是推拉式压紧，整个锁紧过程不需要额外施加持续外力，仅靠连杆过死点的机械自锁特性就能保持足够的夹持力，不会因为工位振动、工件受力反冲出现松脱。

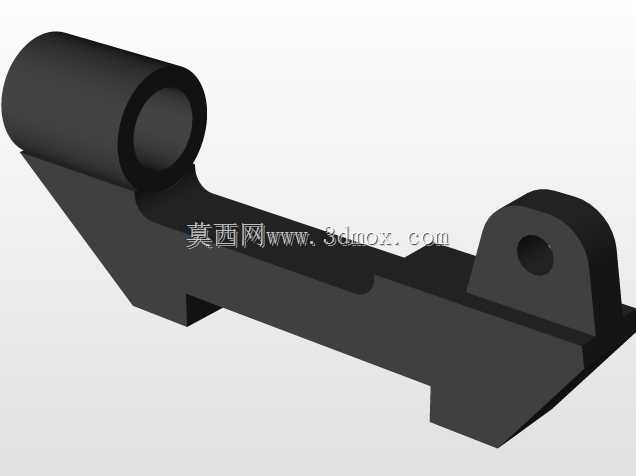

　　从结构设计逻辑来看，整个夹钳的底座采用带安装沉孔的平板式结构，两个沉孔的孔位间距按照通用快夹的安装规范设定，安装时可以直接通过内六角螺栓固定在工装基板、型材台面或者专用夹具座上，不需要额外加工复杂的适配结构，底座上方的连杆铰接点全部采用销轴铆接结构，铰接配合面预留了合理的间隙，既保证扳动手柄时各连杆件转动顺畅无卡滞，又不会因为间隙过大导致顶杆输出时出现径向晃动。顶杆部分采用圆柱形光杆结构，外部配套的导向套直接压装在底座前端的支撑立板上，导向套长度经过匹配设计，能够保证顶杆在全行程伸缩过程中始终保持轴向直线度，不会出现顶偏、别劲的问题，顶杆端头预留了安装橡胶压头或者定制压块的螺纹接口，实际使用时可以根据被夹持工件的接触面形状、材质硬度更换不同的压头，比如夹持表面易刮花的铝件、塑料件时可以搭配聚氨酯软质压头，需要顶紧定位销孔时可以更换带定位销的专用端头。

　　手柄部分采用浸塑红色防滑套，套体表面的磨砂质感能够在操作人员戴劳保手套操作时提供足够的摩擦力，扳动手柄的开合角度控制在人体工学舒适区间，操作人员站在工位旁只需要手腕发力就能完成夹钳的锁紧与松开动作，单次操作耗时不超过一秒，相比传统的螺栓压紧、螺旋顶紧结构，装夹效率能够提升数倍，非常适合高频次重复装拆工件的流水线工位、小批量多品种的加工场景。从安装边界尺寸来看，这类夹钳的整体宽度控制在窄幅区间，多个夹钳并排安装在工装台面上时不会出现互相干涉的问题，顶杆的伸出行程覆盖常规工装定位的需求范围，锁紧状态下顶杆的输出推力能够满足大部分中小型工件的夹紧力要求，不会因为夹持力不足导致工件在加工、焊接、装配过程中出现移位。

　　在实际选型应用时，需要注意根据工件需要的顶紧力匹配对应规格的夹钳，同时要核算安装面到工件被顶紧面的距离，保证顶杆在锁紧状态下处于行程的有效区间内，不要让顶杆完全伸出或是完全缩回时到达锁紧位置，避免长期使用后连杆机构磨损导致自锁性能下降。另外夹钳的所有铰接销轴位置都预留了润滑空间，日常维护时只需要定期在铰接点滴注少量润滑油，就能保证机构长期操作顺畅，不会出现生锈卡滞的问题，底座和连杆件采用的钣金冲压+焊接结构，整体刚性足够承受额定的夹持反力，正常工装使用场景下不会出现结构变形、断裂的问题。
