小型黄铜材质汽油蒸气气化装置结构

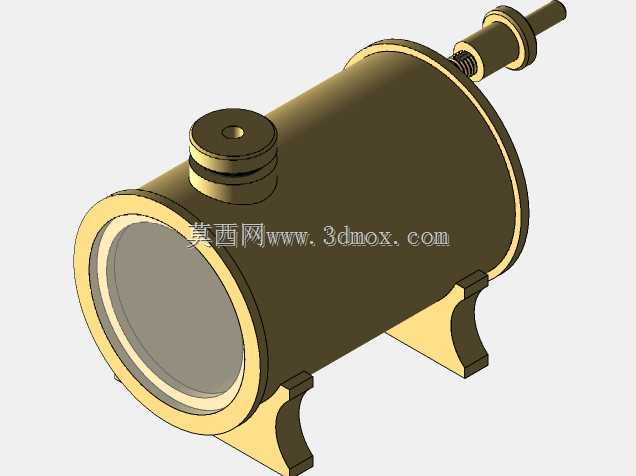

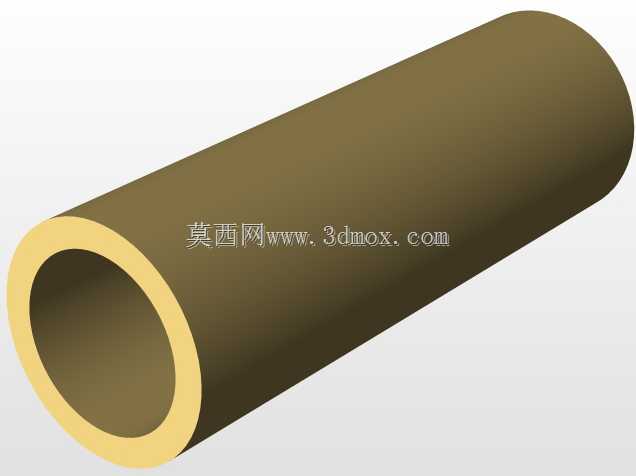

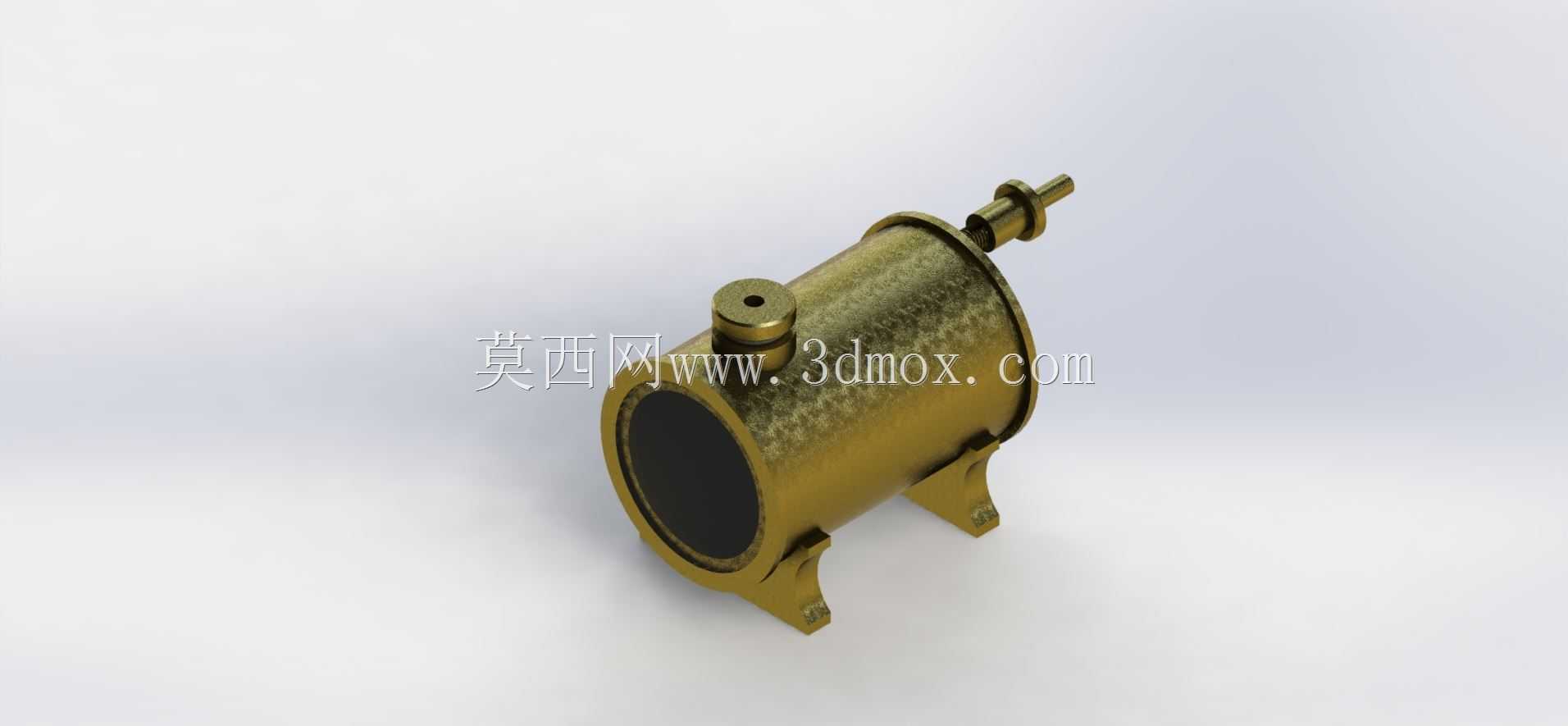

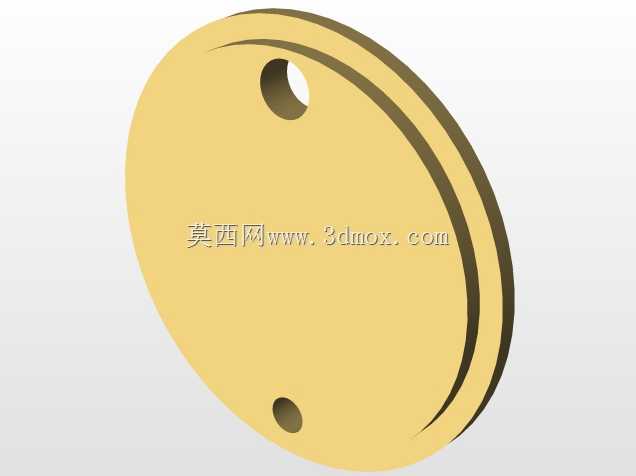

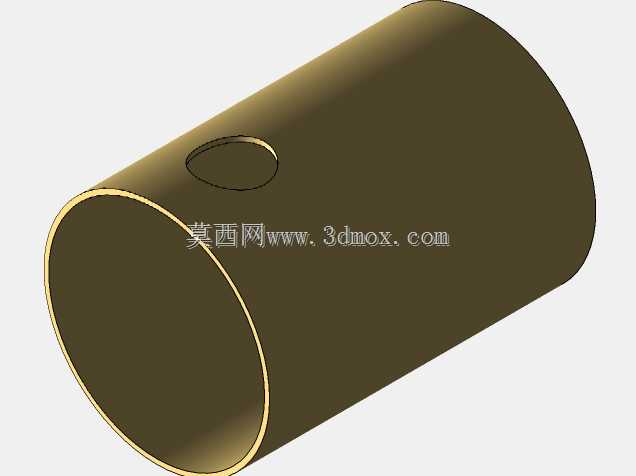

　　在小型内燃动力设备、老式固定式蒸汽机以及实验性燃油动力台架的搭建场景中，燃油进入燃烧室前的预处理环节直接决定了燃烧效率与运行稳定性，汽油蒸气气化装置正是承担这一预处理功能的核心部件。不同于常规电喷系统内置的气化结构，这类独立外置的气化装置多用于单缸小排量动力单元、模型动力装置以及复古动力复刻项目中，能够将液态汽油充分气化为均匀的油气混合物，避免液态燃油直接进入燃烧室造成的燃烧不充分、积碳堆积甚至爆震问题。从结构设计来看，该装置采用卧式圆柱形罐体作为主体承载结构，罐体两端采用端盖密封结构，一端设置大直径密封端盖用于内部腔体的清洁与维护，另一端伸出管路接口用于接入燃油输入管路，罐体顶部设置的凸起接头为气化后蒸气的输出端，

　　可直接连通至化油器进气侧或者燃烧室进气道。罐体下部采用两个对称布置的L型安装支脚，支脚预留安装孔位，可通过螺栓直接固定在动力单元的安装基板或者机架台面上，安装支脚与罐体采用一体化焊接结构，保证长期受振动工况下的结构强度，避免出现焊缝开裂导致的油气泄漏问题。材质选择上罐体采用黄铜材质加工，一方面黄铜具备优异的导热性能，能够快速吸收周边环境热量或者发动机余热，为罐体内的液态汽油提供气化所需的热量，保证低温环境下也能维持稳定的气化效率；另一方面黄铜的耐燃油腐蚀性能优异，长期接触汽油及油气混合物不会出现锈蚀、杂质析出的问题，能够有效延长装置的使用寿命，减少维护频次。设计过程中需要重点考量罐体的容积匹配问题，

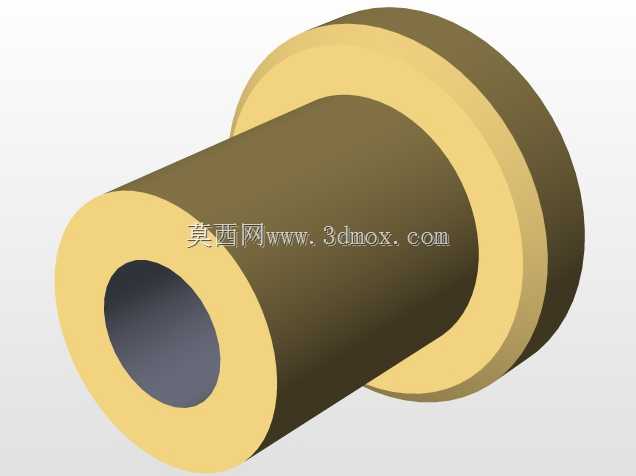

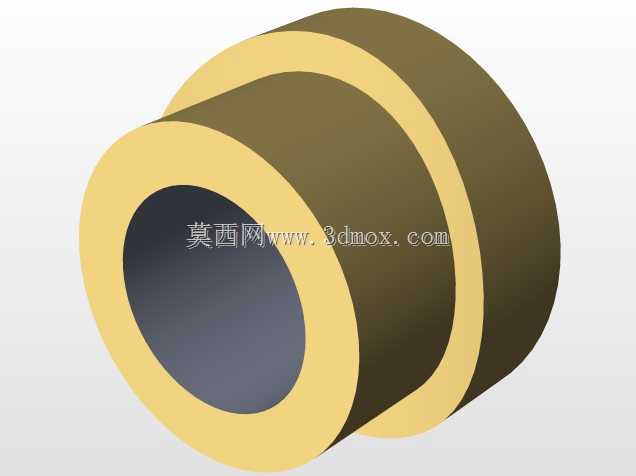

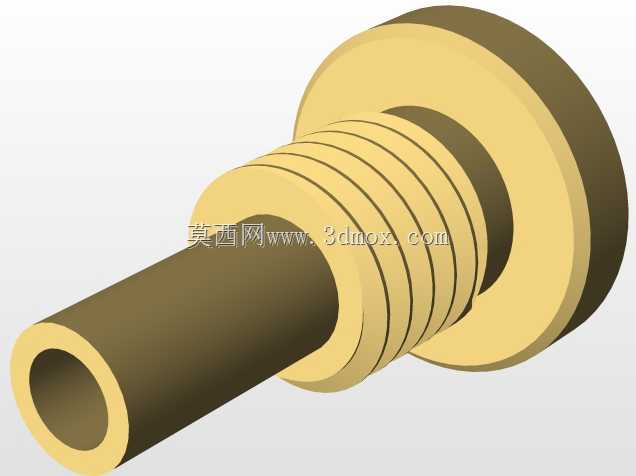

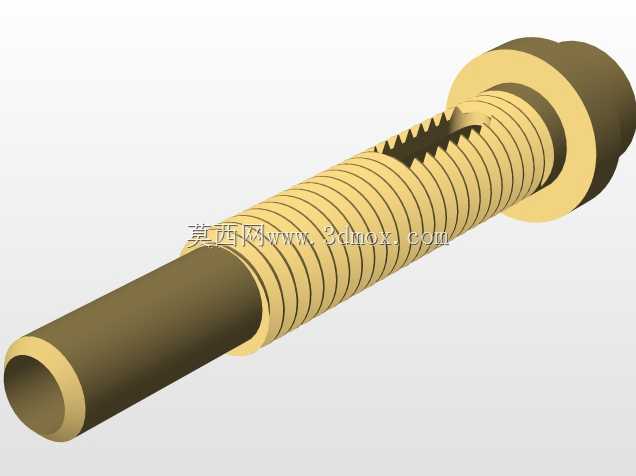

　　容积过大会导致气化后的蒸气在罐体内滞留时间过长，容易出现冷凝回流的问题，容积过小则无法满足动力单元高负荷工况下的蒸气供应量，造成动力输出迟滞。该装置的管路接口采用阶梯式轴头结构，可适配不同内径的燃油软管，安装时只需通过卡箍紧固即可完成密封，无需额外加工密封螺纹，降低了现场安装的难度。安装边界方面，装置整体为卧式布局，轴向长度与径向直径的比例约为3:1，安装支脚的孔距根据罐体直径做了匹配设计，安装时需要预留出端部管路连接的操作空间，顶部出气接头需要避开周边的线束、运动部件，保证管路走向顺畅无弯折。在实际使用过程中，液态汽油从侧部接口进入罐体内部后，在罐体内腔完成闪蒸气化，较重的液态组分沉积在罐体下部持续受热气化，

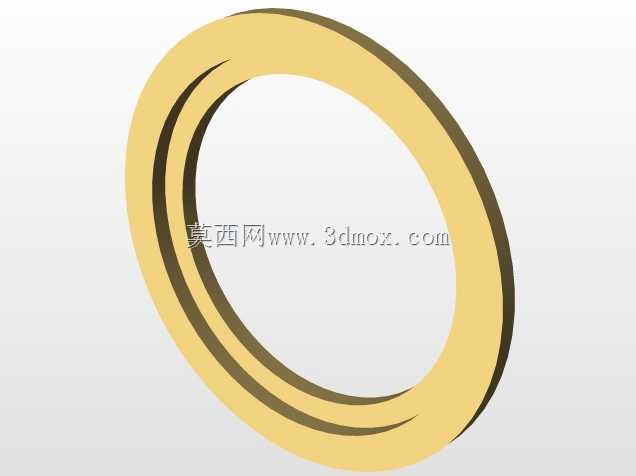

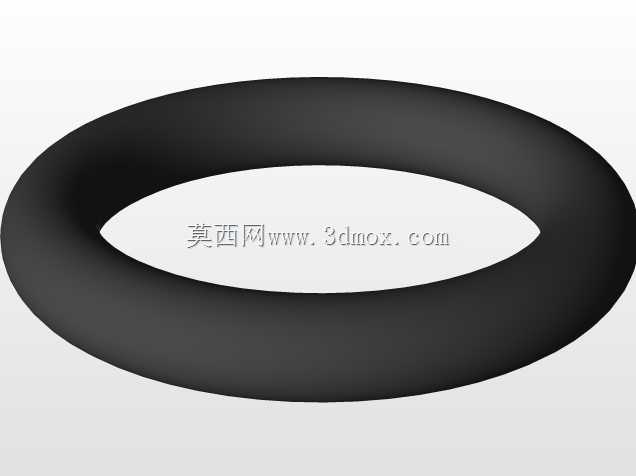

　　较轻的油气组分从顶部接头输出，这种结构设计能够有效分离燃油中的少量杂质与未气化重组分，避免杂质随油气进入燃烧室造成磨损。针对不同的动力输出需求，该结构可通过调整罐体长度、接口通径来适配不同排量的动力单元，支脚的安装尺寸也可根据实际安装机架的孔位做适应性调整，具备较强的场景适配性。建模过程中需要重点关注罐体壁厚的均匀性，壁厚过薄会导致承压能力不足，存在油气泄漏的安全隐患，壁厚过厚则会增加整体重量，同时降低导热效率，影响气化速度；端盖与罐体的配合面需要设计合理的密封槽结构，可适配耐油橡胶密封圈实现静密封，保证长期运行下的密封可靠性。
