90度扭曲带滑轮传动结构设计方案

项目分类:通用机械零部件 发布时间:2021-11-27 ID:419532
  • 90度扭曲带滑轮传动结构设计方案
  • 90度扭曲带滑轮传动结构设计方案
  • 90度扭曲带滑轮传动结构设计方案
  • 90度扭曲带滑轮传动结构设计方案
  • 90度扭曲带滑轮传动结构设计方案
  • 90度扭曲带滑轮传动结构设计方案

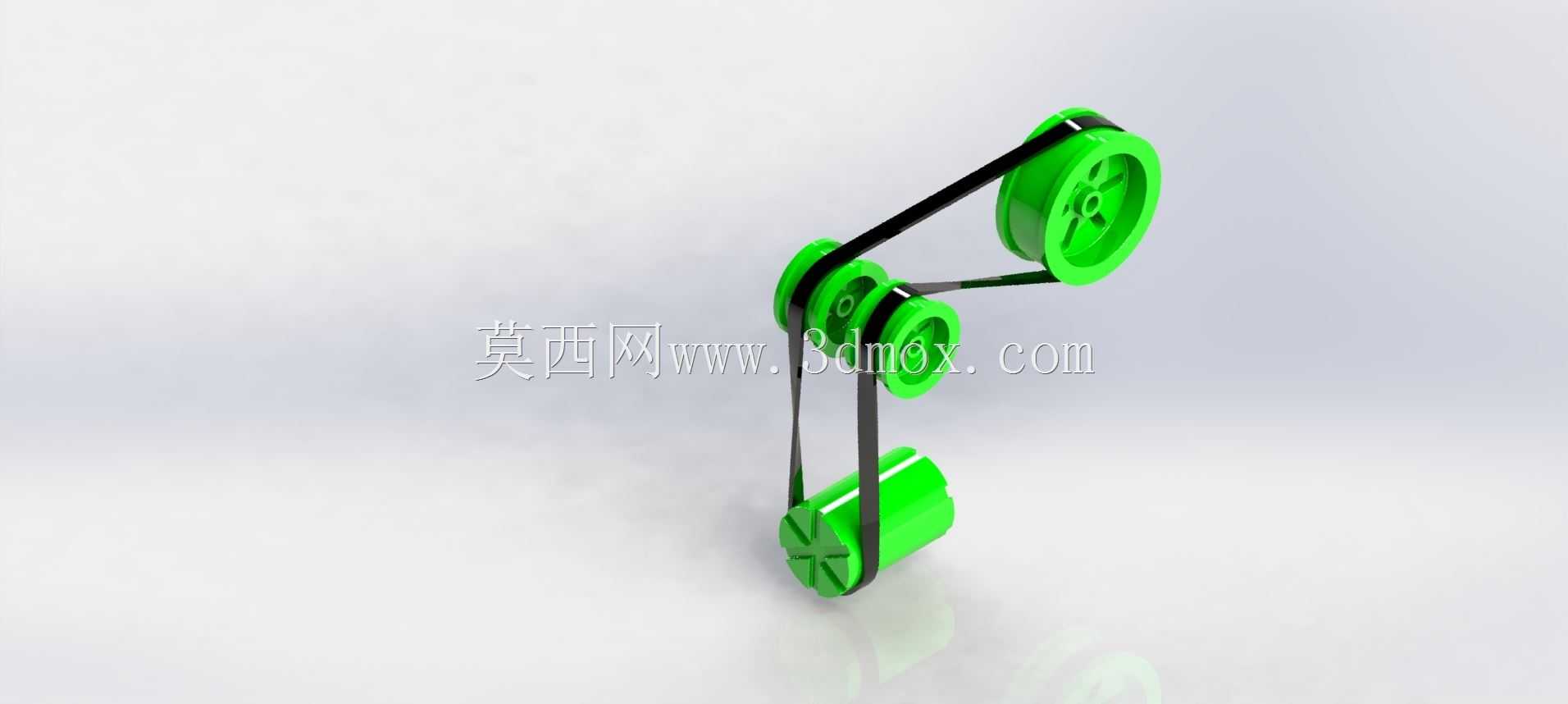

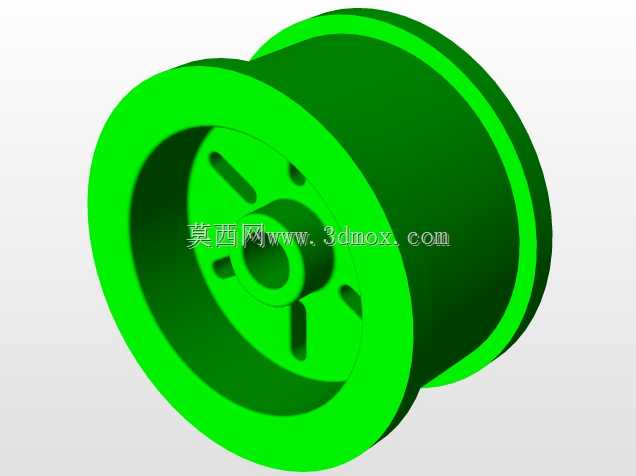

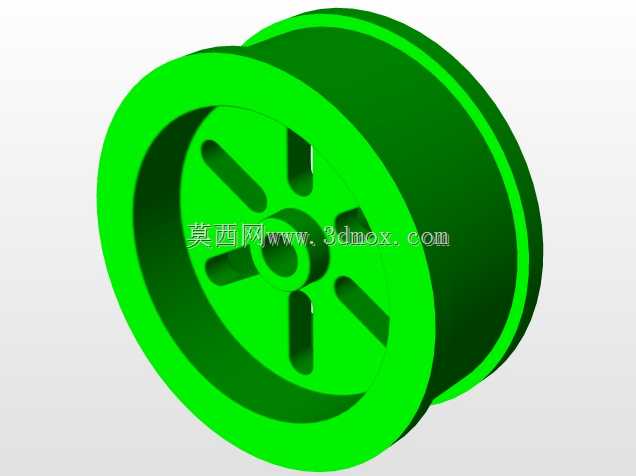

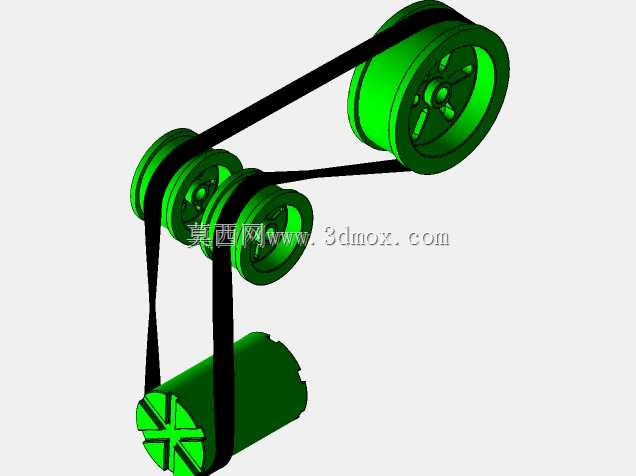

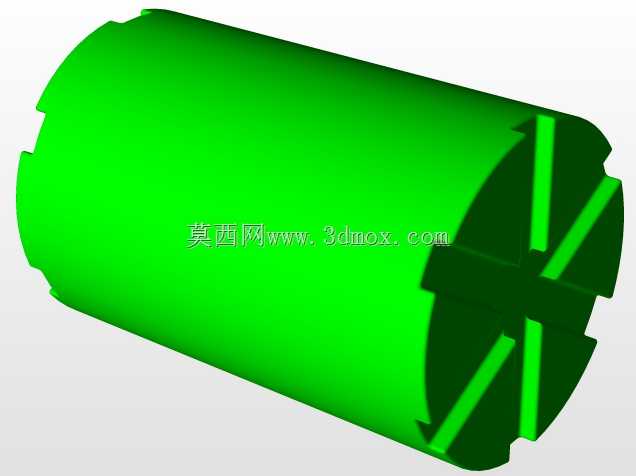

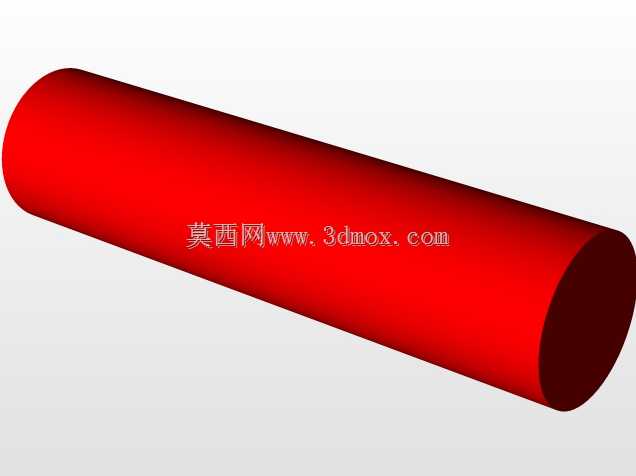

  在轻工输送、小型动力传递的实际工程场景里,经常会遇到动力输入轴与输出轴呈空间90度交错的布置需求,常规平带、V带传动仅能实现平行轴间的动力传递,若额外加装锥齿轮换向结构,不仅会提升整体机构的复杂度,还会增加装配调试的工作量,同时带来额外的传动间隙与功率损耗,针对这类小功率、对传动精度要求不苛刻的交错轴传动场景,90度扭曲带搭配多滑轮的传动结构就有了明确的应用空间。这套传动结构的核心设计逻辑,是通过平带自身的90度扭曲变形,适配空间交错轴的传动需求,省去了专门的换向传动部件,整体结构的零件数量更少,装配环节的公差累积也更容易控制。从结构组成来看,整套机构包含三个不同直径的带轮与一个动力输入辊筒,带轮的轮缘做了适配平带的圆弧过渡处理,

  避免带体在扭曲运行过程中出现局部应力集中的问题,有效降低带体的疲劳损耗速率。设计过程中首先要明确的是安装边界约束,输入辊筒的轴线与最上方输出带轮的轴线呈严格的90度空间垂直关系,中间两个导向带轮的作用是调整带体的走向,控制带体扭曲段的长度,避免扭曲段过短导致带体弯折应力过大,或是扭曲段过长出现带体运行过程中的摆振问题。带轮的安装轴径按照常规小型传动的负载需求做了适配设计,轮槽的宽度与选用的平带厚度匹配,保证带体在轮面有足够的接触摩擦力,不会出现重载打滑的问题。在做运动仿真分析的时候,重点验证了带体在扭曲状态下的运行平顺性,观察不同带轮位置下带体的张紧度变化,调整中间导向带轮的相对位置,让带体整个运行循环内的张紧力波动控制在合理区间,

  避免出现局部过松导致的跳带,或是局部过紧导致的带体过早老化。实际应用中这类结构可以用在小型物料输送设备的动力换向传递、小型教具的动力传输、轻工包装设备的辅助传动环节,这类场景普遍传递功率不大,转速处于中低区间,不需要极高的传动定比精度,采用这种扭曲带传动结构可以大幅压缩机构的整体占用空间,不需要额外设计换向齿轮的安装支座、润滑密封结构,后期维护只需要定期检查带体的磨损情况,更换成本也远低于齿轮换向结构。外形尺寸方面,整套机构的横向、纵向、高度方向的安装尺寸都做了紧凑化处理,三个带轮与输入辊筒的安装支座可以直接集成在设备的安装基板上,不需要额外的支撑结构,安装时只需要保证各带轮的轴线平行度、以及输入输出轴的垂直度公差在允许范围内,

  就可以保证传动的平稳运行。设计时还考虑了带体的安装便利性,其中一个导向带轮的支座做了可调节的长孔设计,安装带体时可以先松开调节螺钉将带轮移动到最小中心距位置,套入带体后再调整带轮到合适位置实现带体的预紧,不需要额外的张紧轮结构,进一步简化了整体结构。在运动特性上,这种扭曲带传动还具备一定的过载打滑保护能力,当输出端出现意外卡滞时,带体会在带轮表面打滑,避免动力端的电机出现堵转烧毁的问题,这一点对于小型低成本设备来说是非常实用的特性,不需要额外加装过载保护离合器就可以实现基础的过载防护。需要注意的是,这种结构的带体扭曲方向是固定的,安装时要保证带体的扭曲方向与设计方向一致,反向运行会导致带体出现额外的扭转应力,大幅缩短带体的使用寿命,同时带轮的轮面粗糙度要控制在合理范围,过于粗糙会加速带体磨损,过于光滑则会降低摩擦力导致传动效率下降。
