奥托四冲程内燃动力装置结构展示

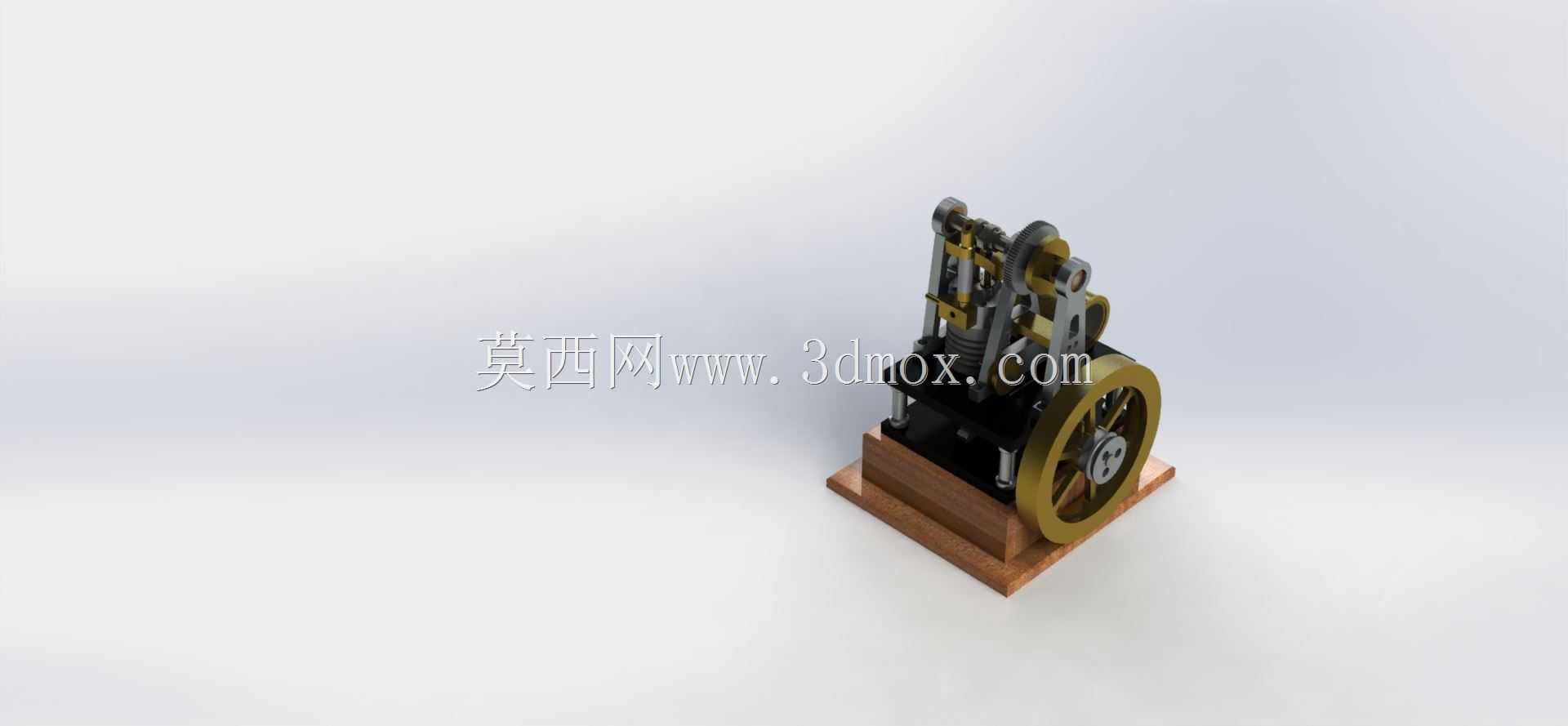

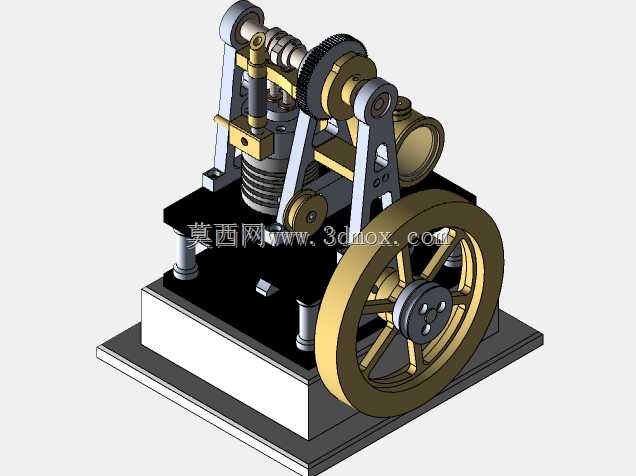

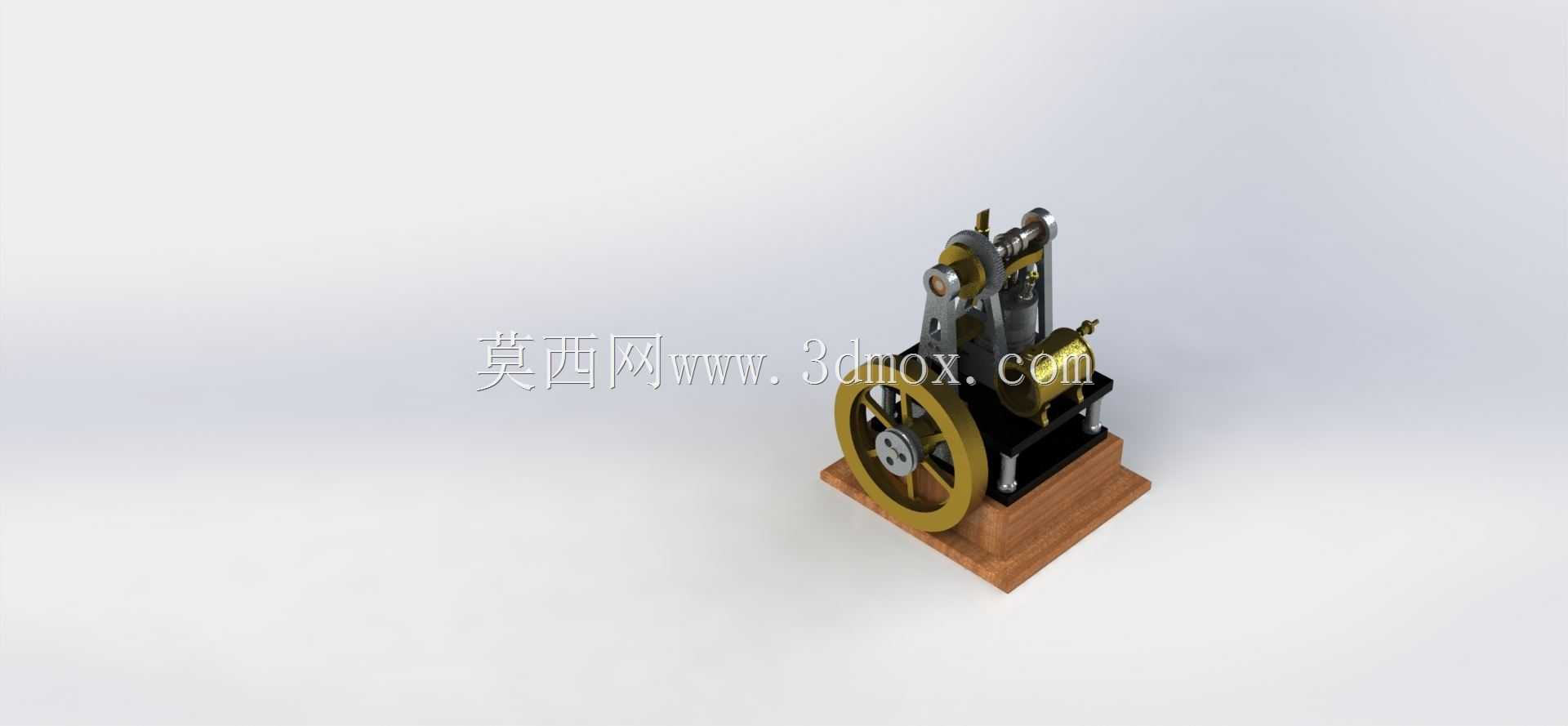

　　这款奥托四冲程动力装置的三维结构，完整还原了往复式内燃机的核心运动逻辑，在小型动力演示、教学实训、原理验证场景中有着极高的参考价值，不少职业院校的机械原理课堂、科创赛事的动力单元原型制作，都会参考这类结构的尺寸配合与运动路径做二次开发。从实际功能来看，这套结构完整覆盖进气、压缩、做功、排气四个工作循环的所有传动链路，飞轮侧的带轮结构负责动力输出，可直接连接小型发电机、水泵叶轮等负载，也可通过皮带传动匹配不同减速比的从动部件，适配低转速大扭矩的演示类负载需求。设计层面上，整套结构采用立式单缸布局，缸体与机架采用分体式连接设计，底部的木质安装基座既承担整机配重作用，也预留了四个沉头安装孔位，可直接固定在实训台架或者演示展台上，

　　避免高速运转时的整机共振问题。曲柄连杆机构的配合间隙经过反复校核，活塞与缸壁的单边间隙控制在0.02mm量级，既保证往复运动的顺畅度，也能在模拟做功冲程时形成足够的密闭腔室，配合顶部的配气凸轮结构，精准控制进排气门的开闭时序，和真实工业用单缸汽油机的配气相位逻辑完全一致。从安装边界来看，整机不含基座的高度约120mm，飞轮侧最大回转直径为60mm，安装基座的长宽尺寸为80mm*70mm，所有外露运动部件都预留了不小于5mm的安全间隙，安装时不需要额外预留过多周边避让空间，适合放置在桌面级实训台或者展示柜中做动态演示。不少做小型动力模型开发的工程师，会参考这套结构的凸轮型线设计，调整配气相位来适配不同燃料的小型动力单元，

　　也有机械教学从业者会直接参照这套结构的尺寸比例，制作3D打印的可动教学模型，让学员能直观观察四冲程循环中每个部件的运动状态，理解曲柄转角和活塞行程的对应关系。值得注意的是，这套结构的飞轮采用大直径厚壁设计，转动惯量经过匹配计算，能够储存做功冲程的多余能量，带动整套机构顺利完成排气、进气、压缩三个非做功冲程，避免运转过程中出现卡滞或者转速波动过大的问题，皮带轮的轮槽尺寸适配标准的O型传动带，不需要定制特殊规格的传动件，后期维护更换配件的成本极低。配气机构的挺柱与凸轮接触面采用了圆弧过渡设计，减少运转过程中的接触应力，长时间连续演示运转也不会出现过度磨损的问题，气门弹簧的刚度经过匹配，既能够保证气门及时回位密封，

　　也不会因为弹簧刚度过大增加额外的传动阻力，影响整机的运转顺畅度。缸体侧面的导向结构为活塞往复运动提供精准导向，避免活塞侧倾力过大导致的偏磨问题，机架上的所有轴承安装位都采用了台阶孔设计，轴承外圈可以完全压入孔位实现轴向定位，不需要额外添加轴用挡圈等固定零件，简化了装配流程，也减少了零件数量，降低了整套结构的装配难度，即便是机械专业的低年级学员，也能按照装配关系顺利完成整机组装，观察每个部件在整个工作循环中的作用。
