简化结构科利斯蒸汽机三维设计

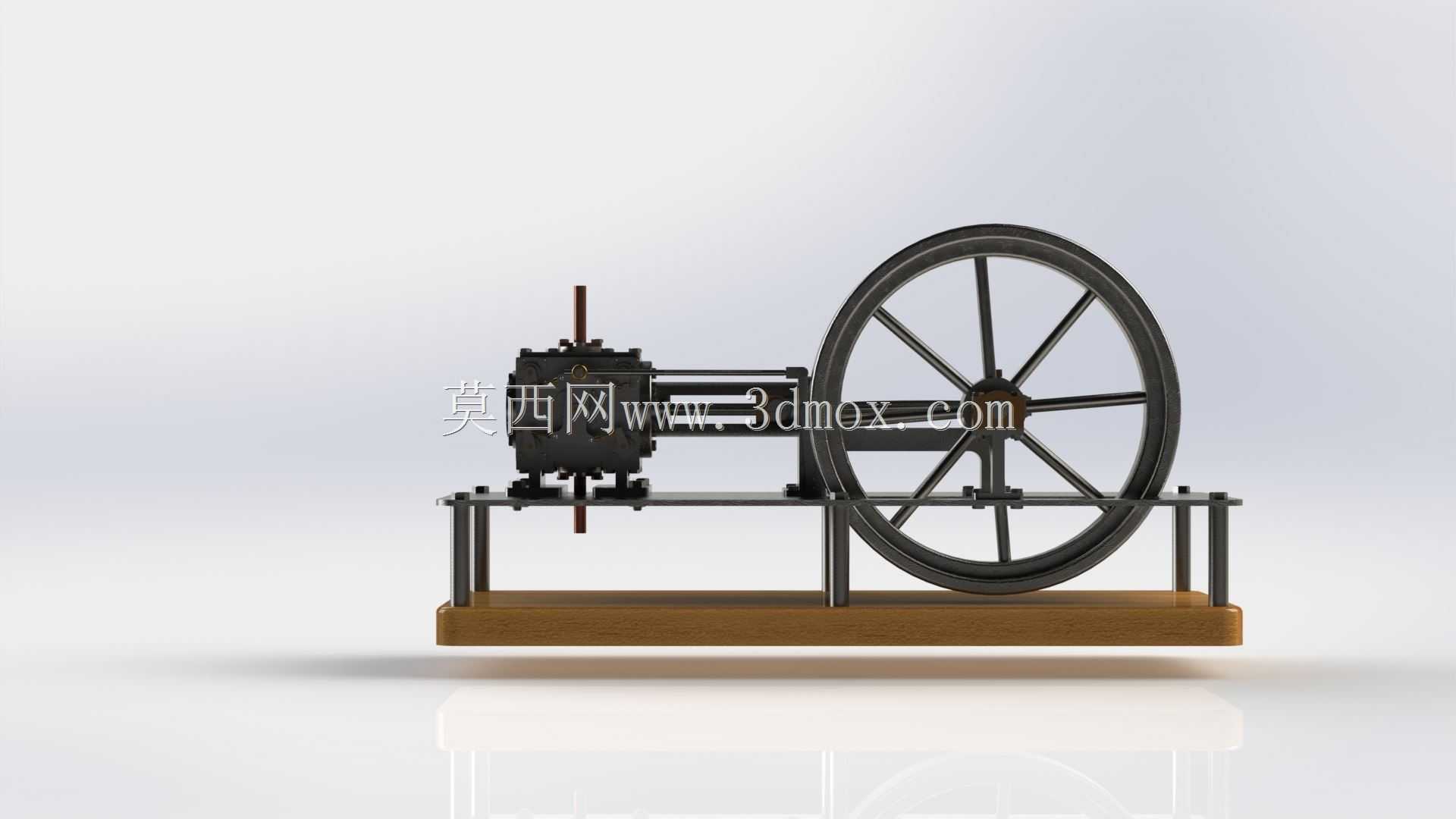

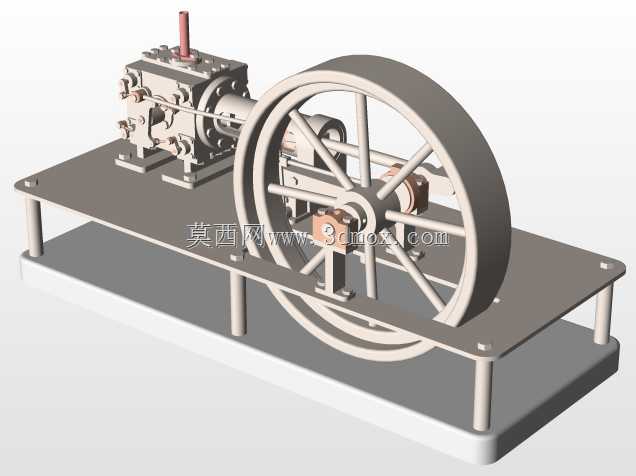

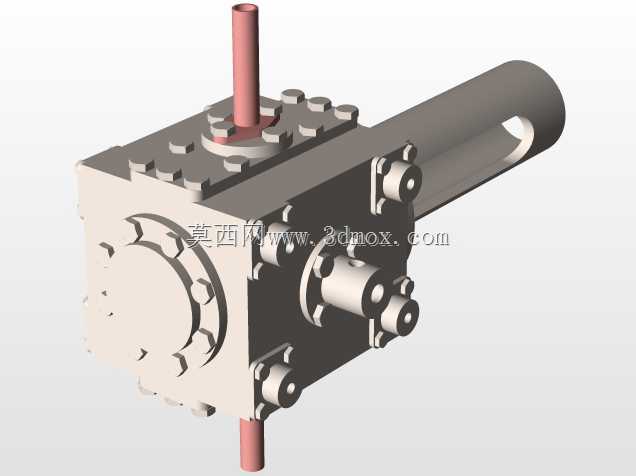

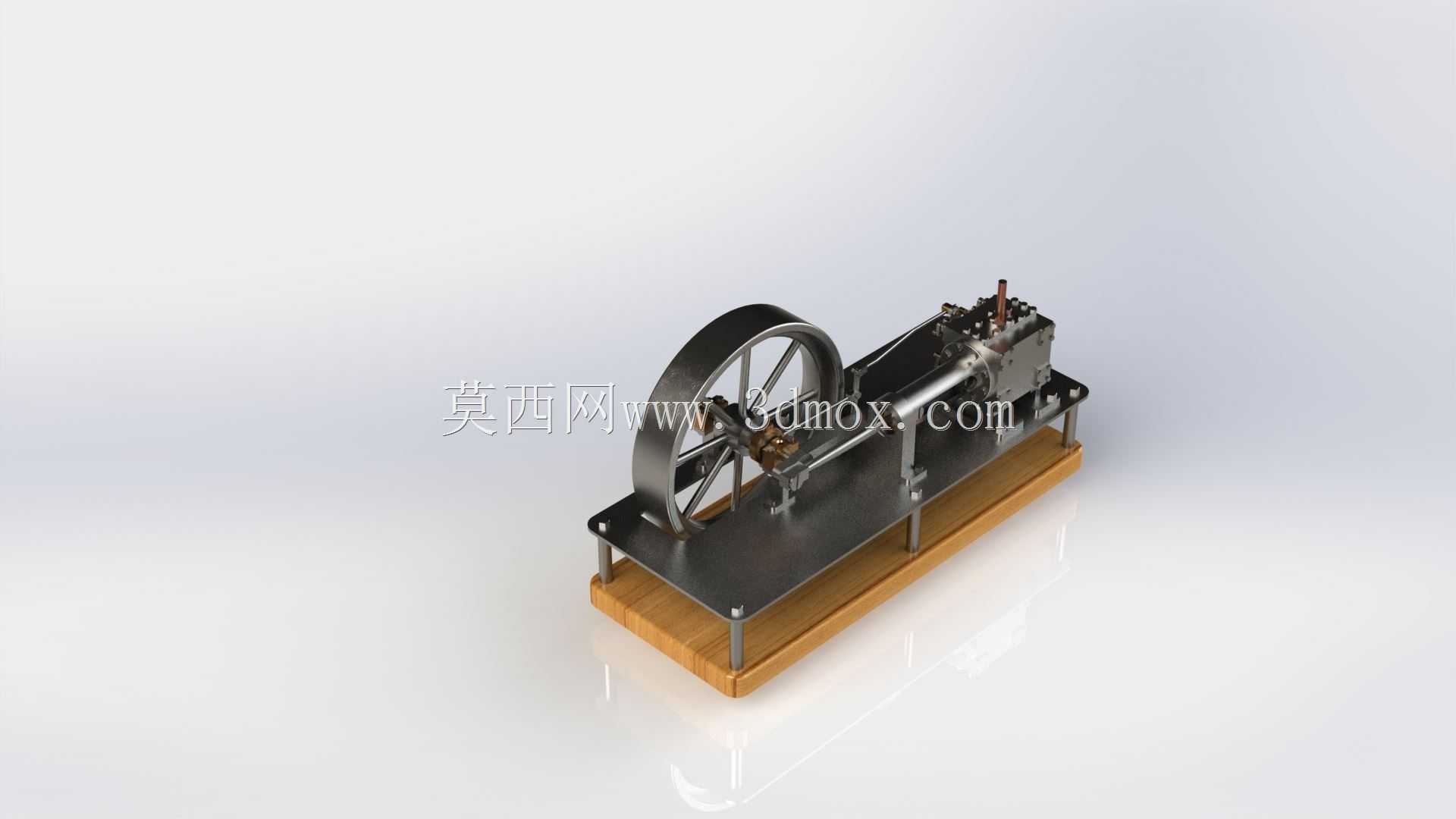

　　这款科利斯蒸汽机的简化结构设计，核心面向教学演示、小型动力装置复刻以及古典动力机械原理验证场景，在工业科普展项、职业院校机械原理实训台、复古动力装置收藏复刻领域都有明确的应用落点。实际运行过程中，这套结构依靠蒸汽压力推动活塞做直线往复运动，通过曲柄连杆机构将直线动能转换为飞轮的旋转动能，飞轮自身的转动惯量可以抵消曲柄运动的死点冲击，保证输出轴的转速平稳，能够为配套的小型发电机、轻工机械作业端提供稳定的低速大扭矩动力输出。

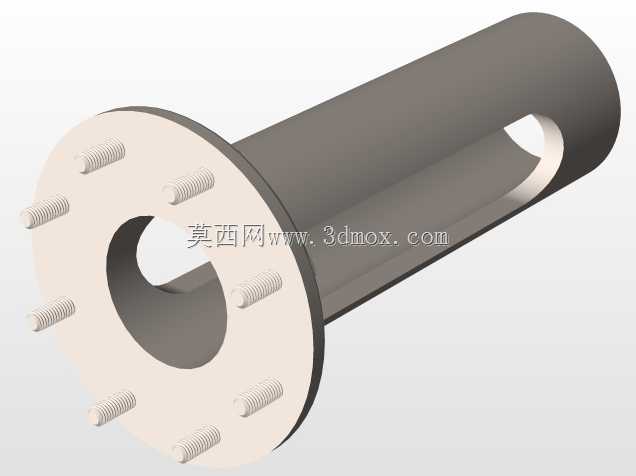

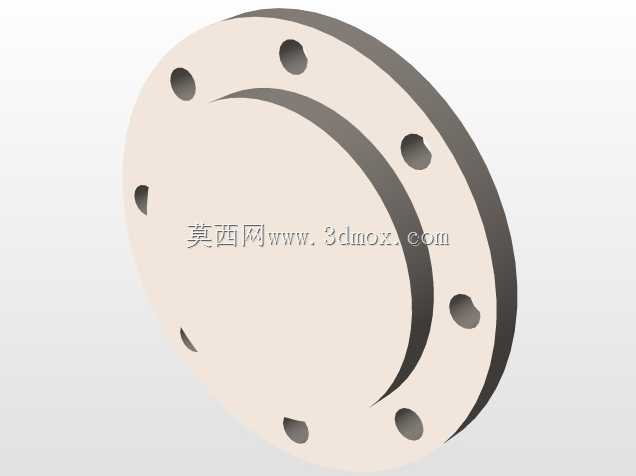

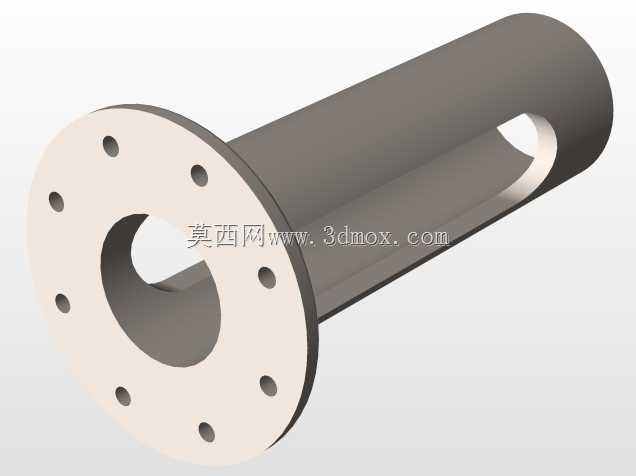

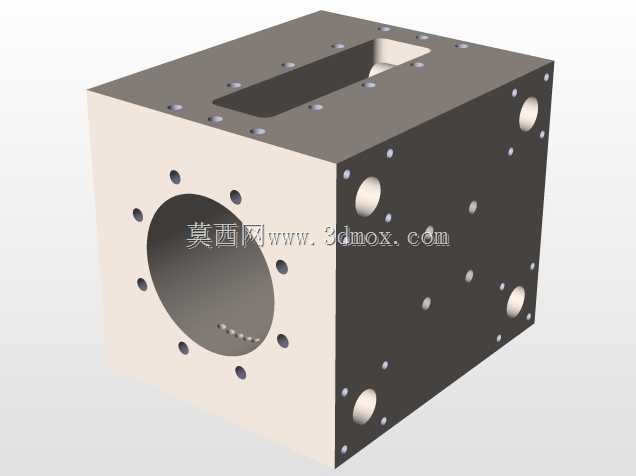

　　设计阶段首先对传统科利斯蒸汽机的复杂配气结构做了精简优化，去掉了冗余的外置配气连杆组件，将配气阀组集成在气缸本体上，既保留了科利斯蒸汽机配气效率高、扭矩输出平顺的核心优势，又大幅降低了零件加工难度与装配调试门槛，所有零件按照分总成模块划分，气缸总成、曲柄连杆总成、飞轮总成、底座机架总成各自独立，方便后续的结构拆解、零件替换与维护调整。

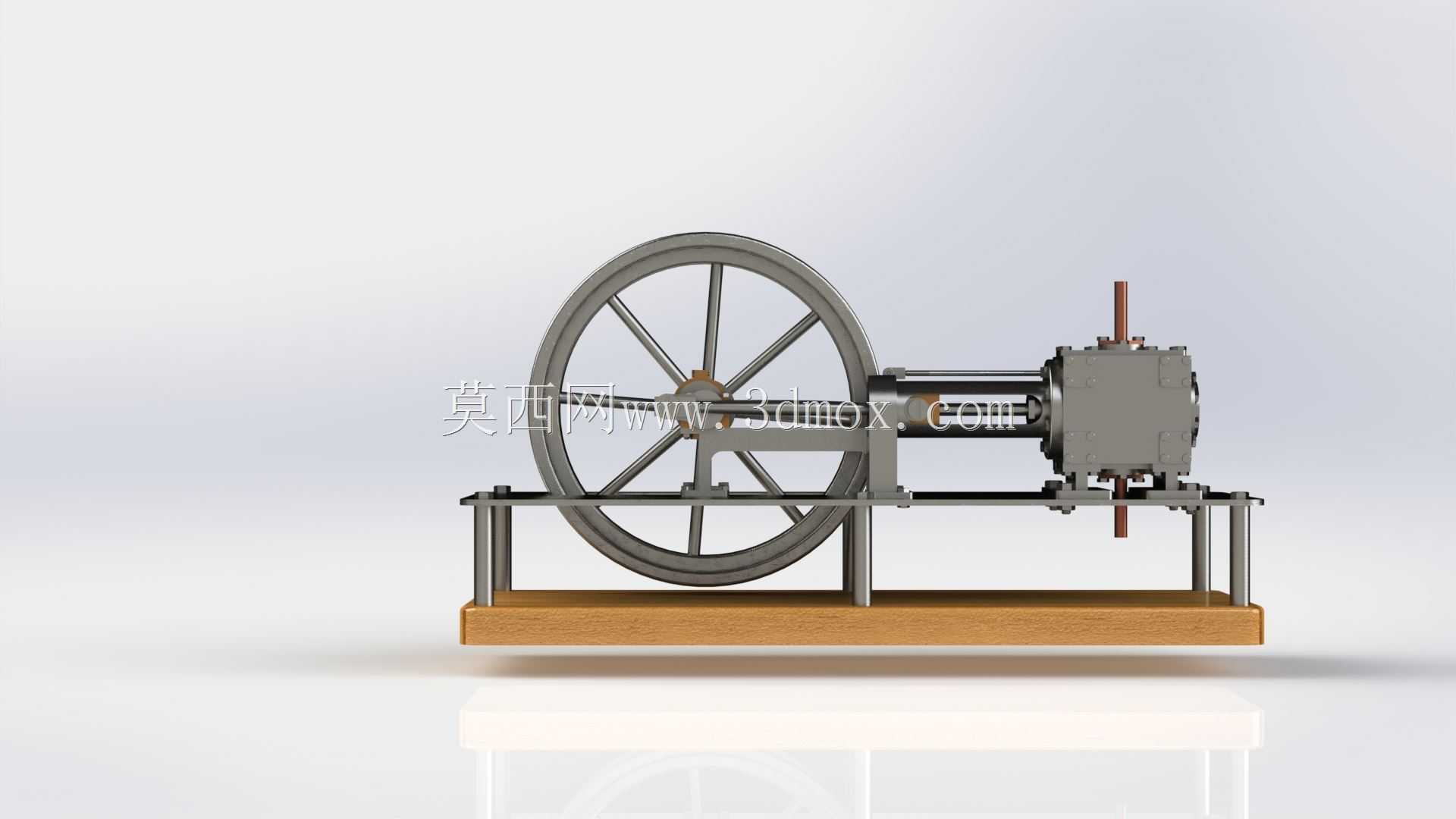

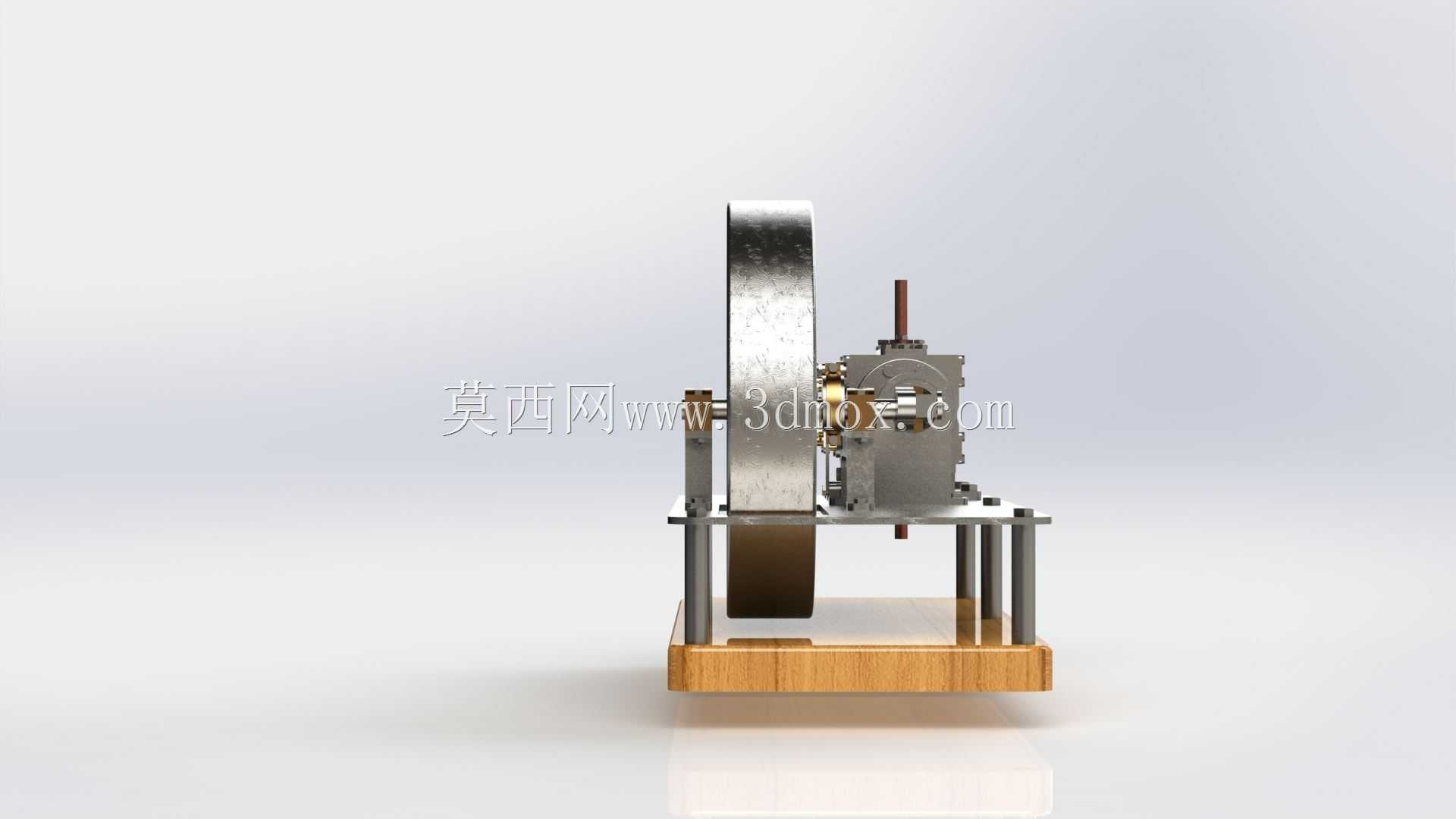

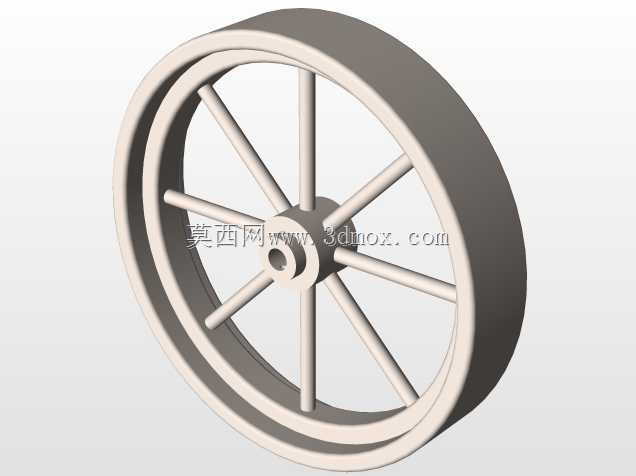

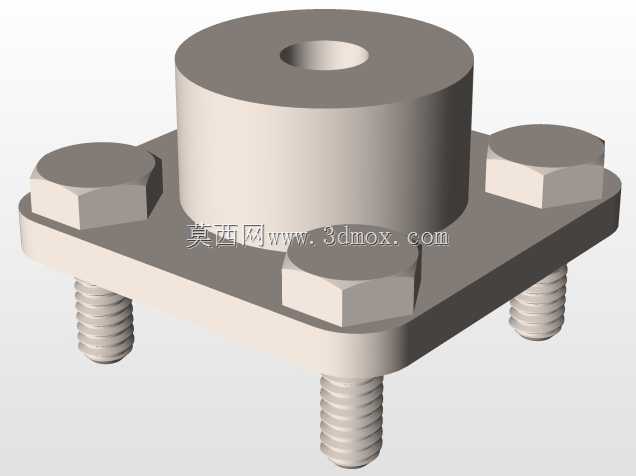

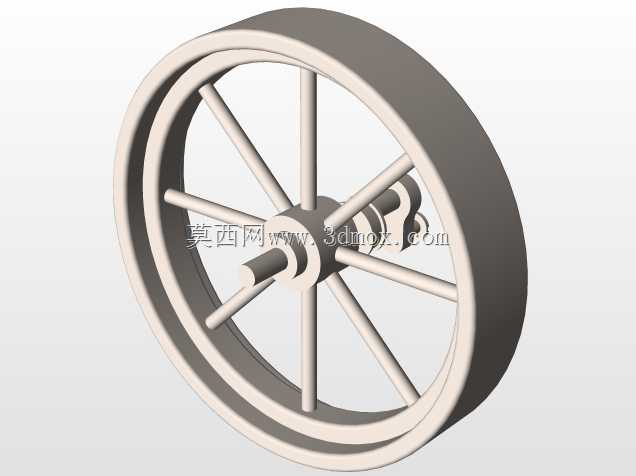

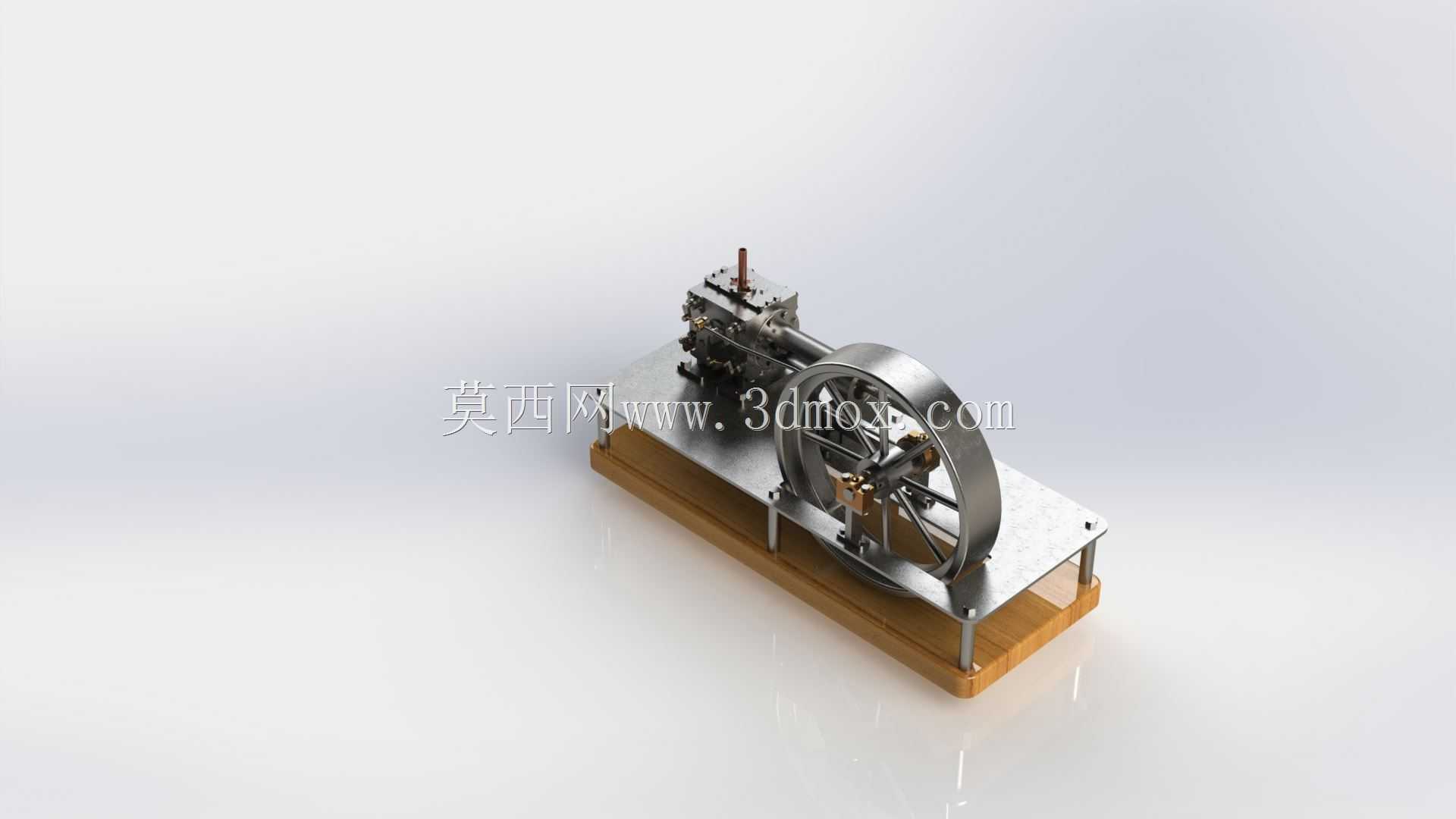

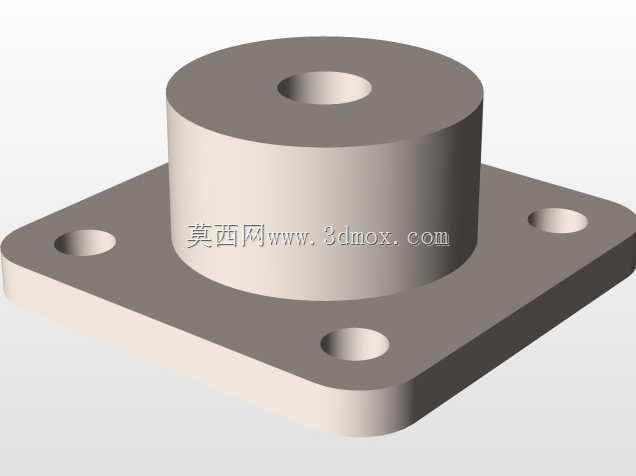

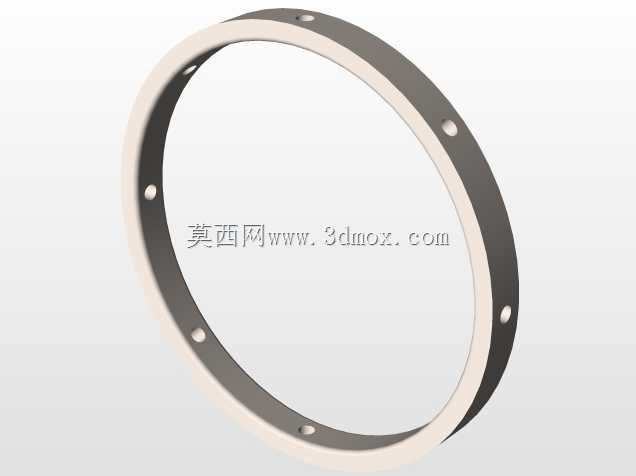

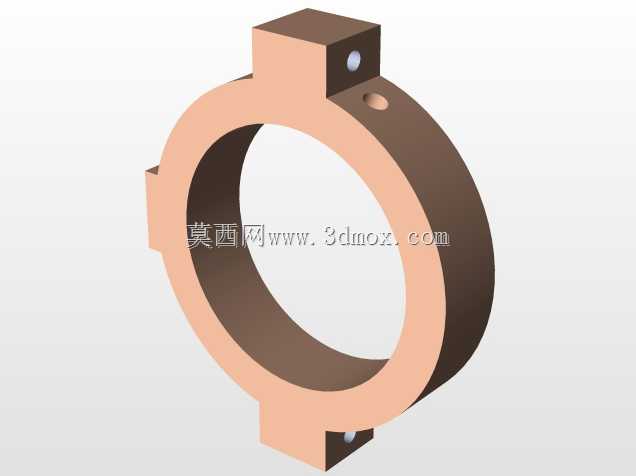

　　从安装边界来看，整套装置采用木质底座加金属支架的承载结构，底座预留了四个固定安装孔位，可以直接固定在实训台架或者展示基座上，整体重心落在底座几何中心偏飞轮侧的位置，运行过程中不会因为飞轮转动产生明显的倾覆力矩，不需要额外做配重加固。气缸的轴线与底座平面保持平行，活塞行程控制在合理区间，避免连杆运动过程中与机架、飞轮轮辐产生运动干涉，飞轮的轮缘做了加厚处理，在控制整体重量的前提下保证足够的转动惯量，减少运转过程中的转速波动。

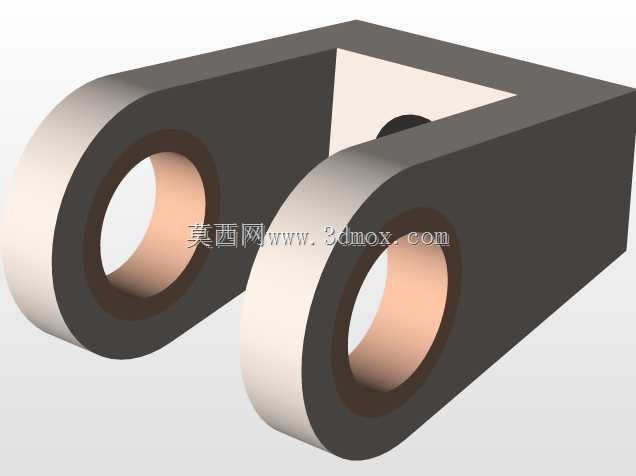

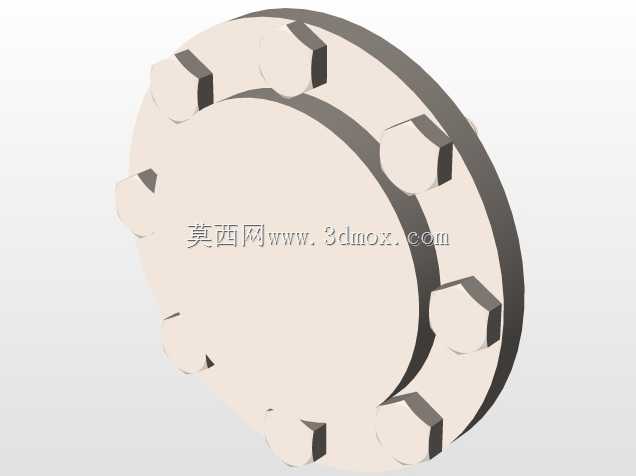

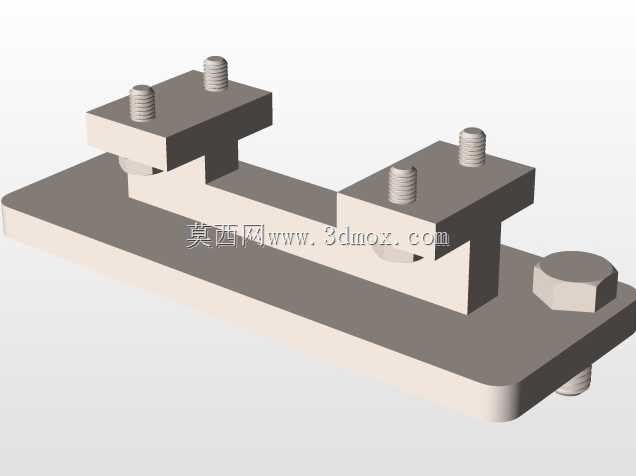

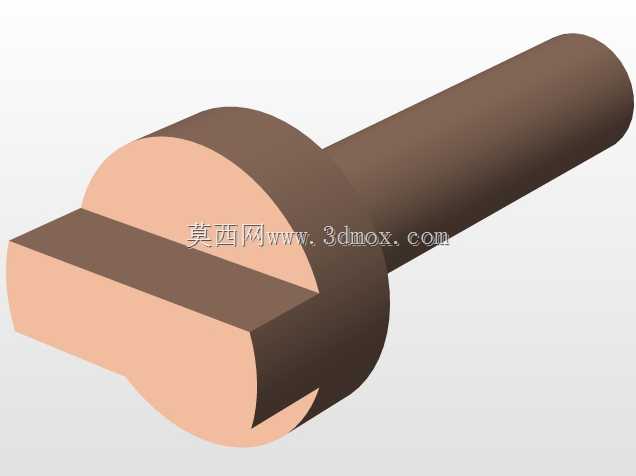

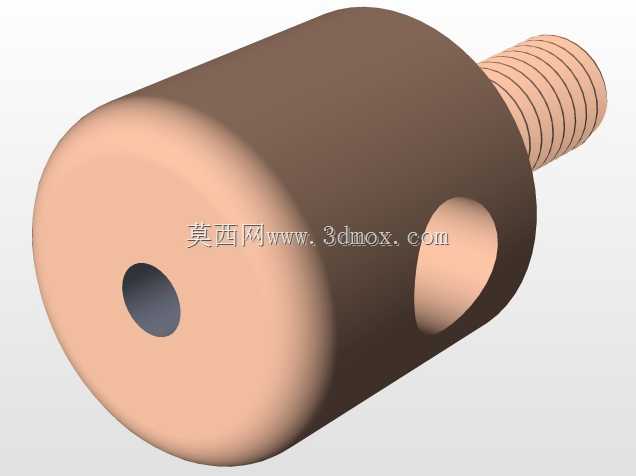

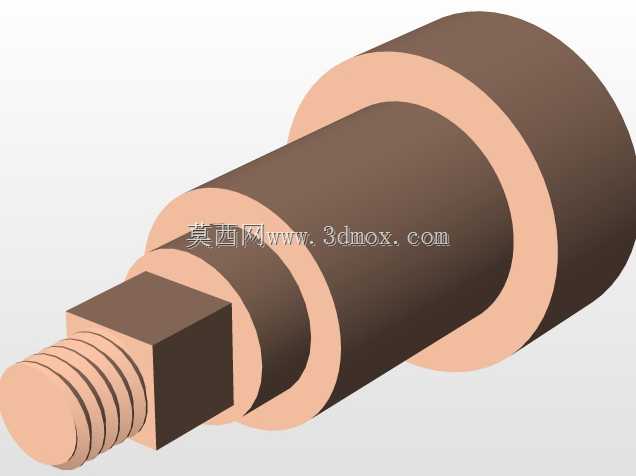

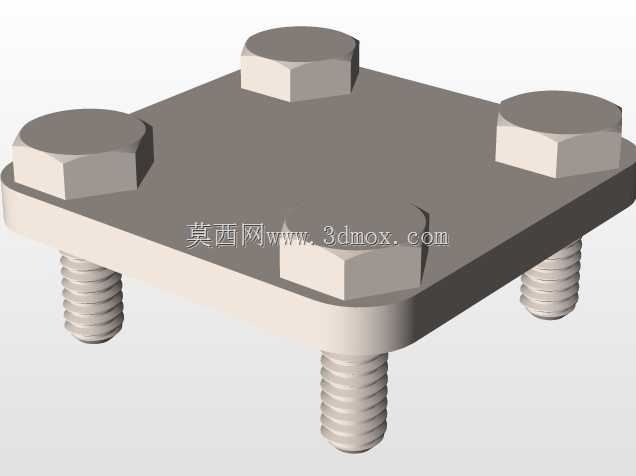

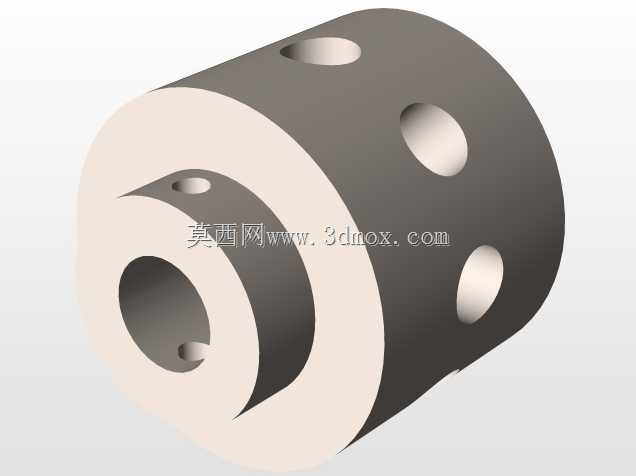

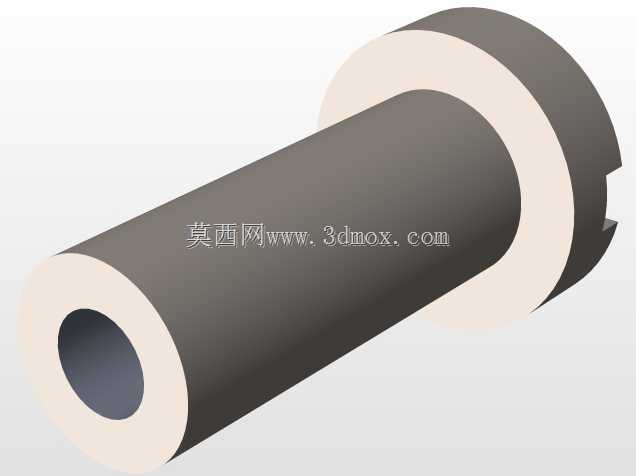

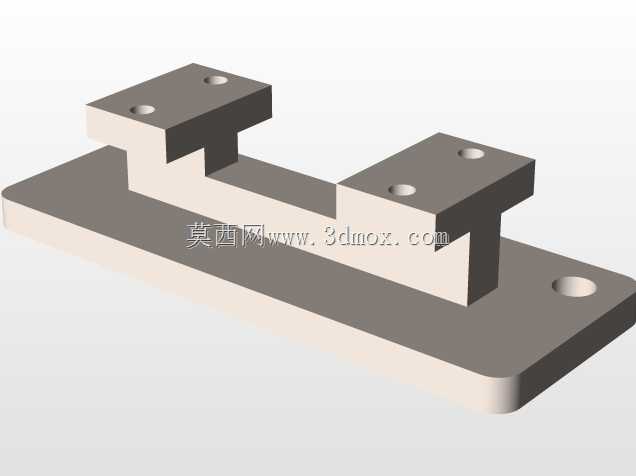

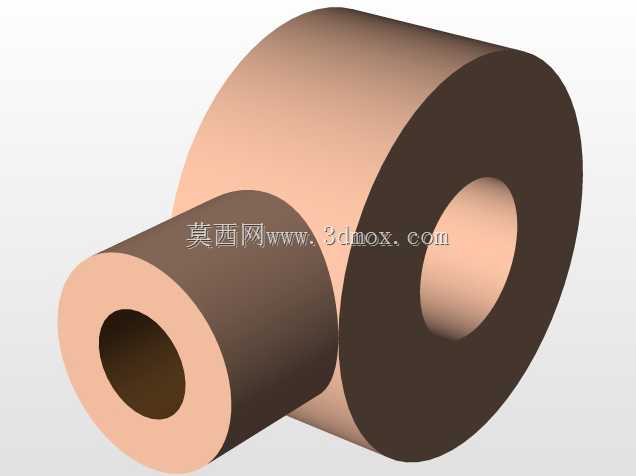

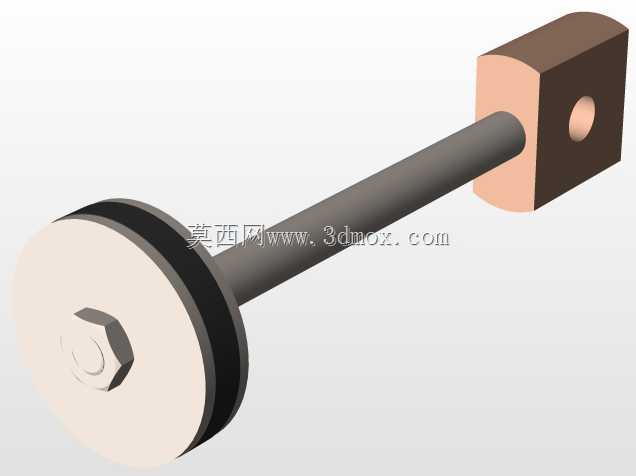

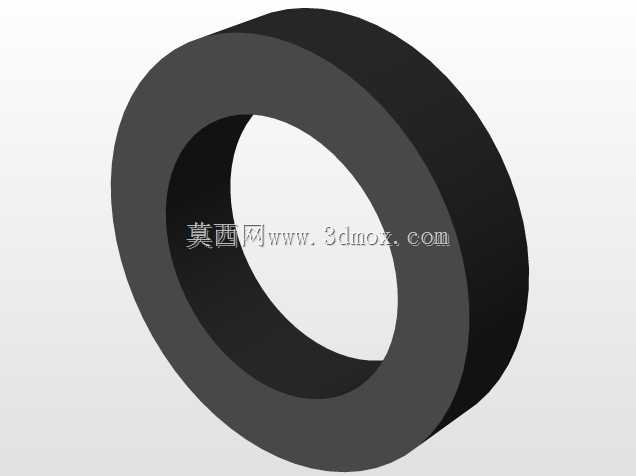

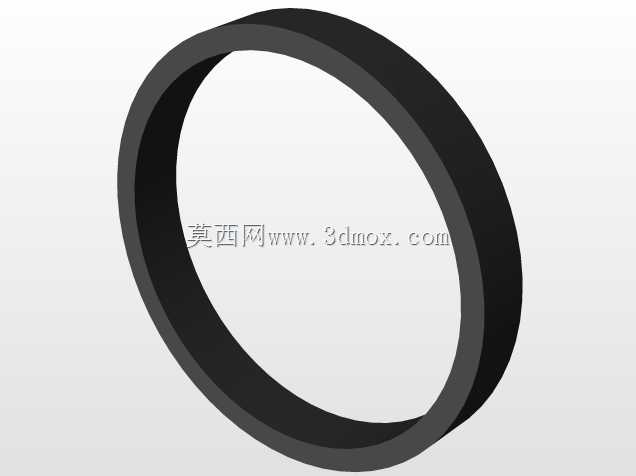

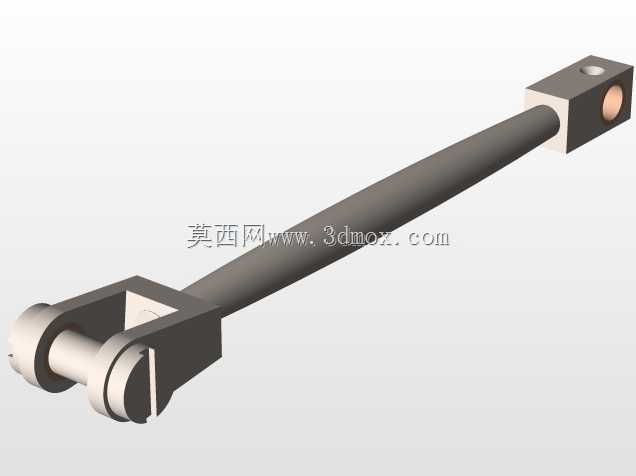

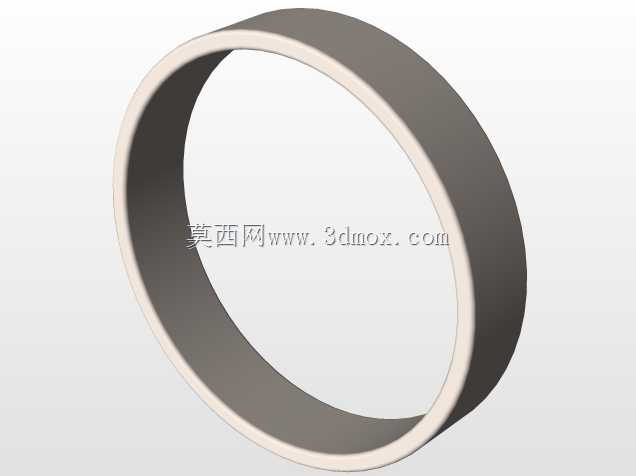

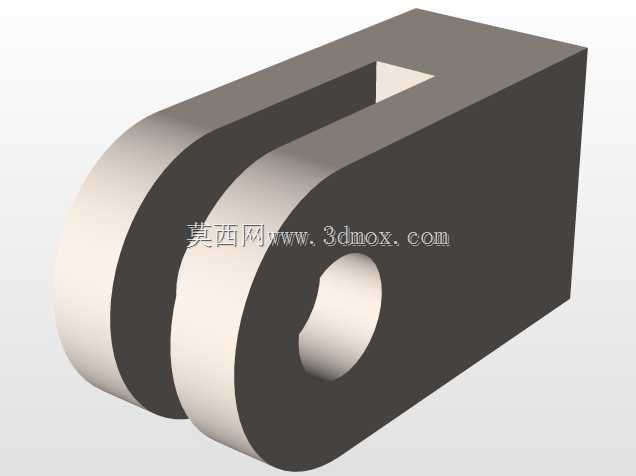

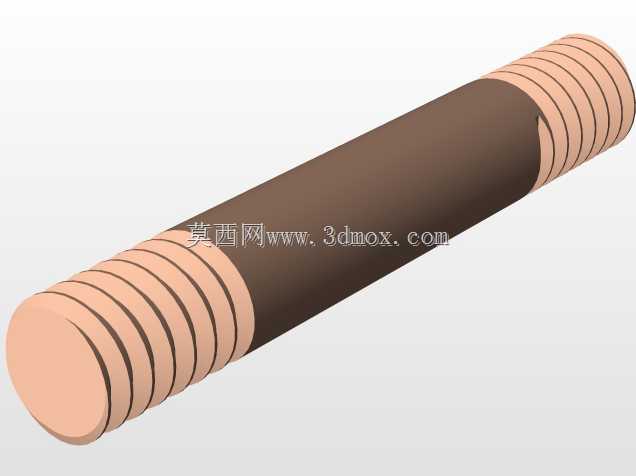

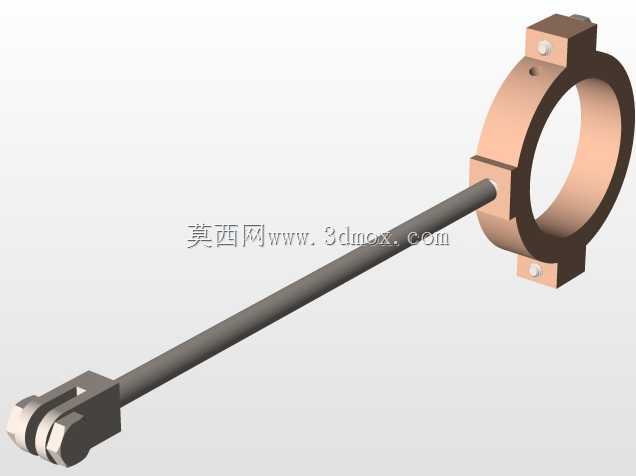

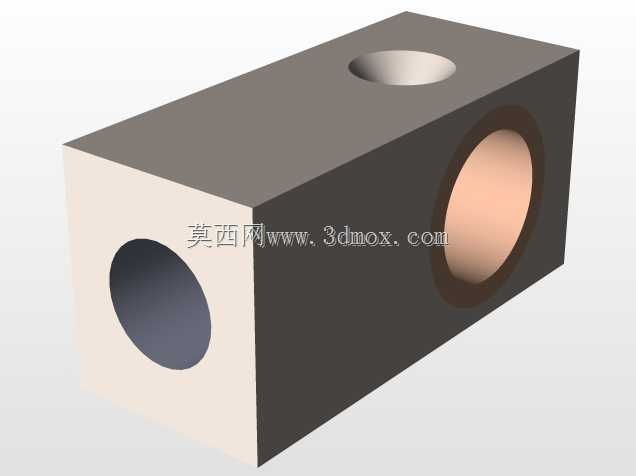

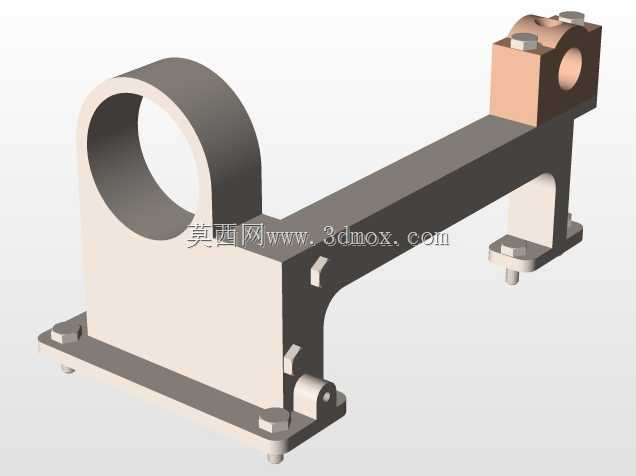

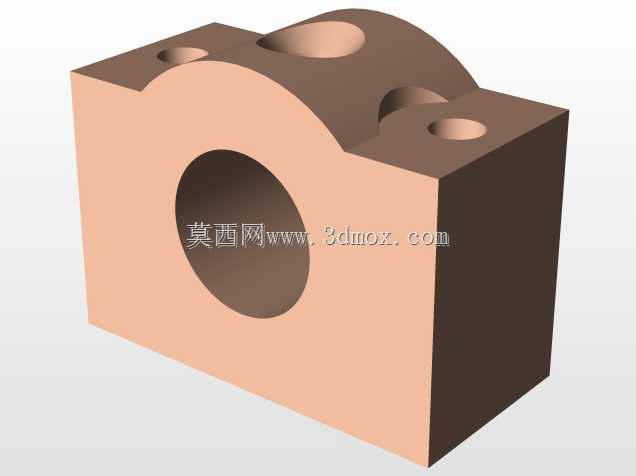

　　结构细节上，活塞与气缸壁的配合间隙按照常规动密封公差设计，预留了密封件的安装槽位，曲柄销与连杆大头的配合采用耐磨衬套结构，长期运转也能保持较小的配合间隙，减少异响与动力损耗。支架部分采用折弯金属件搭配紧固螺丝连接，不需要复杂的焊接工艺，普通机加工条件就能完成所有零件的制作，装配过程不需要专用工装，按照分总成的装配顺序依次拼接即可完成整机组装。

　　实际应用中，这套简化结构既可以作为实物教具演示往复式动力机械的能量转换过程，让学习者直观理解曲柄连杆机构的运动原理、飞轮的储能稳速作用，也可以作为小型蒸汽动力装置的原型，适配低压蒸汽源做实际动力输出测试，相比全结构的科利斯蒸汽机，它的零件数量减少近四成，加工成本更低，装配调试周期更短，同时核心的动力传递逻辑、运动特性都和原型机保持一致，不会因为结构简化丢失核心的机械原理展示价值。

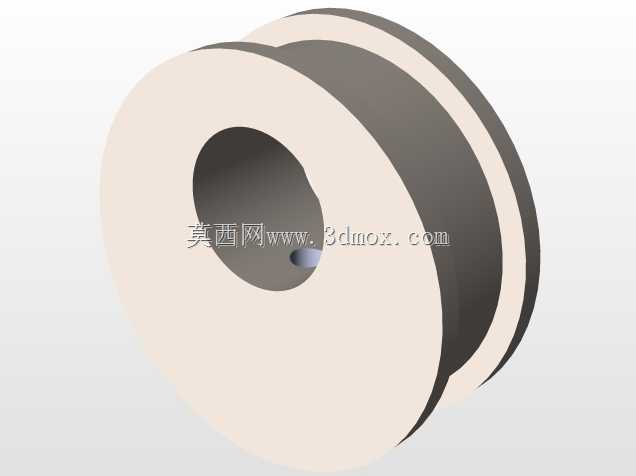

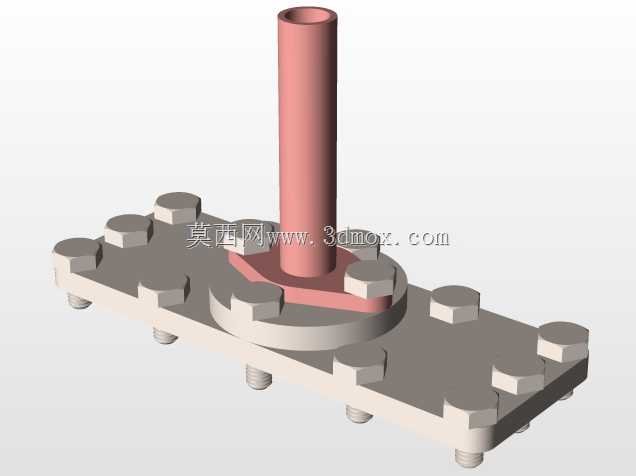

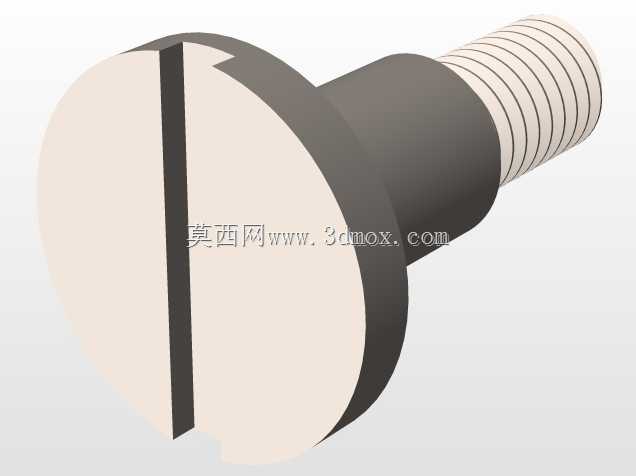

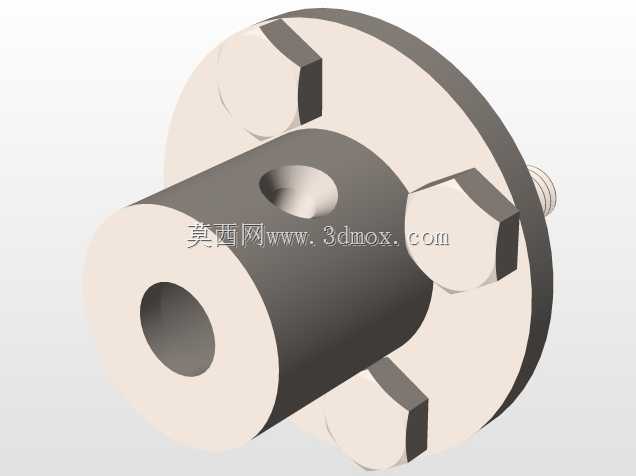

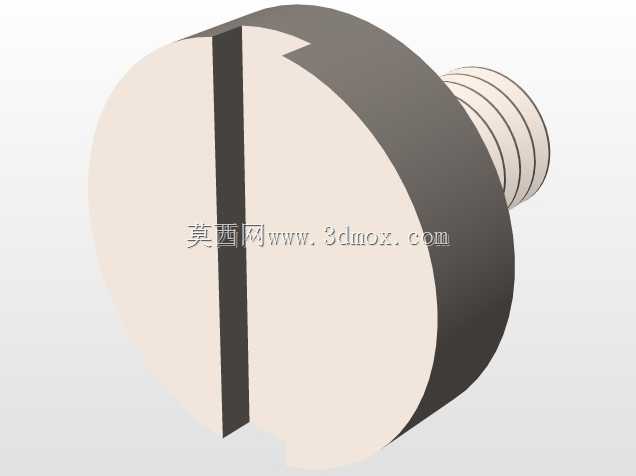

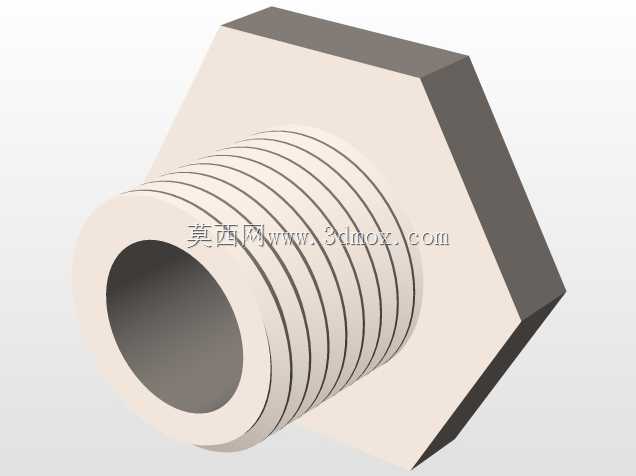

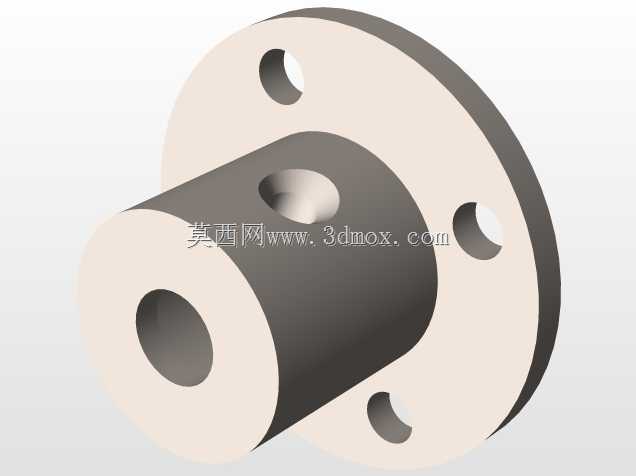

　　设计过程中对所有运动部件的运动包络都做了校核，连杆摆动到极限位置时与周边固定件的安全间隙控制在3毫米以上，飞轮转动时的外轮廓不会超出底座的边界范围，外接蒸汽管路的接口设置在气缸侧上方，连接管路不会和运动部件产生触碰，输出轴从飞轮中心位置向外延伸，方便后续连接皮带轮或者联轴器对接负载端，不需要额外改动主体结构。底座的木质部分采用硬质实木材质，表面做了平整处理，既可以降低整机运行时的振动传导，也能提升整体的展示质感，金属支架与木质底座之间采用沉头螺丝连接，螺丝头不会突出底座平面，保证放置或者安装时的贴合度。
