艾尔压缩机皮埃萨16壳体结构设计

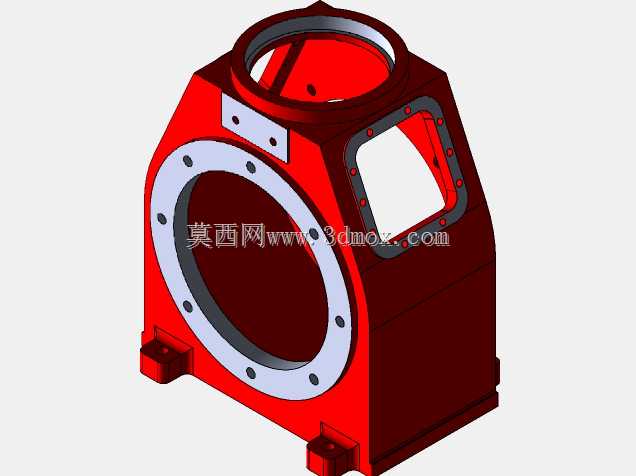

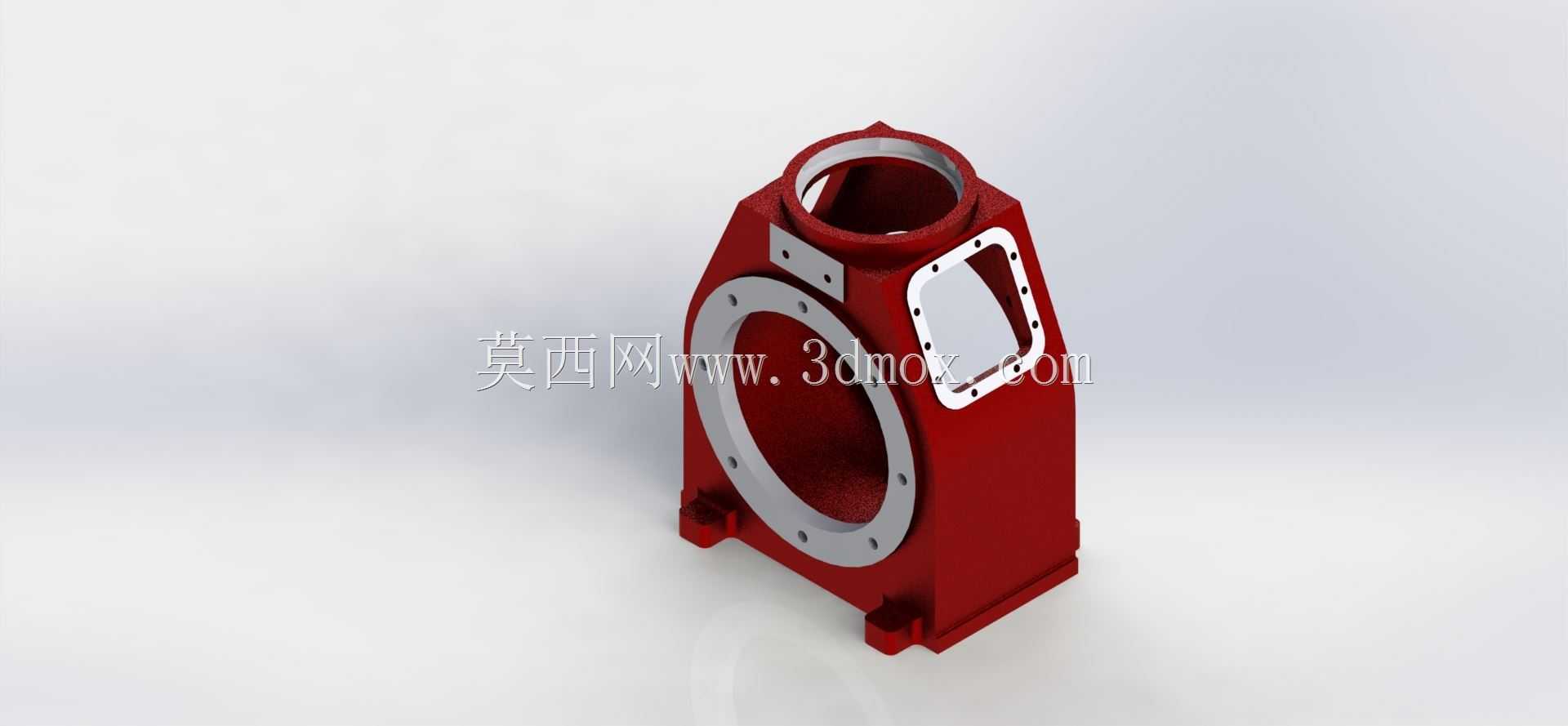

　　在容积式压缩机的整机结构体系中，壳体作为核心承载构件，承担着容纳内部压缩组件、密封工作介质、对接外部管路与安装基础的多重作用，本次呈现的皮埃萨16机型壳体，针对中小型往复式压缩机组的应用场景做了针对性的结构优化，适配车间固定气源站、移动式工业供气设备、小型工艺气增压单元等多种部署场景。从实际工况需求出发，该壳体在设计阶段首先明确了承压边界的应力分布逻辑：主体采用立式变截面腔体结构，顶部的圆形开口用于接入进气导流组件，加工时需保证止口端面的平面度与同轴度，避免装配后出现密封面偏载导致的介质泄漏；侧面大尺寸圆形法兰端面为曲柄连杆机构的装配检修口，法兰周圈均匀布置的螺栓孔经过位置度公差校验，装配时可通过螺栓预紧力将端盖与壳体牢牢贴合，

　　配合密封垫片形成可靠的静密封结构，日常维护时无需拆解整机管路即可完成内部传动件的检查与更换。壳体侧面的异形开孔为观察与液位检测接口，采用带圆角的矩形轮廓设计，既避免了直角结构带来的应力集中问题，也预留了足够的操作空间用于安装视镜或者液位传感器，可实时监测腔体内润滑油的液位状态与内部组件运行情况。底部的四个支脚为一体化铸造成型结构，每个支脚都预留了安装通孔，可通过地脚螺栓将整机固定在混凝土基础或者设备机架上，支脚与腔体主体的过渡位置做了加厚加强筋处理，能够承受压缩机运行时曲柄连杆机构往复运动产生的交变振动载荷，避免长期运行后出现支脚开裂或者连接松动的问题。在建模过程中，所有安装面的加工余量都按照通用机械加工规范做了预留，

　　法兰端面的螺栓孔位置、各接口的同轴度公差都参考同类型成熟机型的参数做了匹配，可直接对接标准规格的管路法兰、端盖组件与标准紧固件，减少后续非标加工的成本。从安装边界来看，该壳体的立式布局能够有效压缩整机的横向占地面积，对于空间受限的移动式压缩机组或者车间边角部署的气源站来说，这种结构能够大幅降低安装时的空间预留要求，同时腔体内部的流道经过圆弧过渡处理，能够减少进气过程中的气流阻力，降低压缩过程中的不必要能耗。需要注意的是，壳体的壁厚设计是按照额定工作压力下的承压要求计算得出，不同压力等级的机型可在该基础结构上调整壁厚参数，无需重新设计整体安装接口与布局，具备一定的系列化拓展潜力。在实际装配流程中，该壳体可先完成内部曲轴、连杆、活塞组件的预装，再依次封闭侧端盖、顶部进气组件与底部油底壳结构，各接口的定位设计能够保证装配时的同轴度要求，降低装配环节的找正难度，适合批量生产场景下的流水线装配作业。
