轴流压缩机核心动叶片结构设计

　　在炼化装置的主风机组、高炉鼓风系统、天然气长输管线增压站以及重型燃气轮机的压气机段中，轴流压缩机的动叶片是直接决定整机压比、效率与运行稳定性的核心做功部件，这类叶片的设计精度直接影响整套动力单元的能耗水平与连续运行周期。不同于离心式压缩机叶片随叶轮做径向流道导向的结构逻辑，轴流压缩机的叶片需要引导流体沿轴向完成多级动能向压力能的转换，每一级叶片的叶型弯角、弦长、安装角都需要匹配前后级的流场参数，避免出现旋转失速、喘振等极端工况下的流场畸变。

　　从实际运行的工况边界来看，这类叶片长期处于高转速、高来流马赫数的工作环境中，叶尖位置的线速度通常可达每秒数百米，叶片自身需要承受高速旋转带来的离心拉应力，同时还要承受气流脉动带来的交变弯曲载荷，因此叶身的型线设计并非简单的翼型拉伸，而是沿叶高方向做连续的扭转变形——从叶根到叶尖，翼型的安装角逐渐减小，弦长也随叶高位置的圆周速度变化做针对性调整，保证不同叶高位置的气流攻角都处于最优区间，避免叶根处气流过分离、叶尖处出现激波损失。

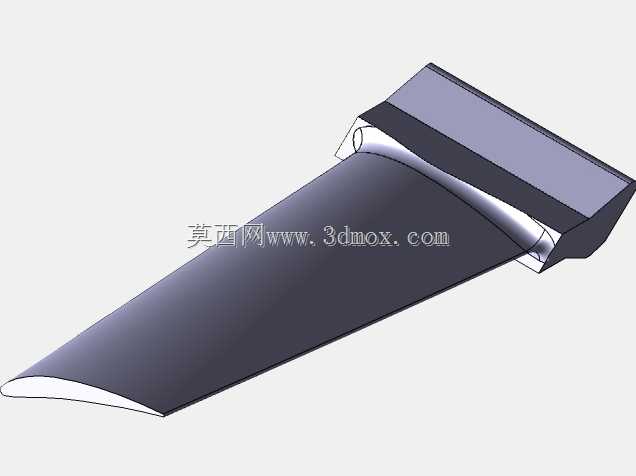

　　在结构设计层面，叶根部分采用的是纵树型榫头结构，这种结构的接触齿面可以均匀分散离心力带来的载荷，安装时可以直接嵌入轮盘对应的榫槽内，配合锁紧件完成轴向定位，不需要额外的焊接或者螺栓连接，既保证了连接强度，也给后期的叶片检修更换留出了操作空间。叶身与榫头的过渡段做了大圆弧的光滑过渡，避免截面突变带来的应力集中，这个区域也是叶片疲劳强度校核的核心位置，在实际建模过程中需要严格控制过渡圆角的曲率变化，不能出现折线或者曲率突变的曲面，否则在长期交变载荷作用下很容易萌生疲劳裂纹。

　　从安装边界来看，这类叶片的叶顶与机匣之间需要预留合理的径向间隙，间隙过大会导致叶顶泄漏量增加，降低级效率，间隙过小则会在机组启停的热态变形过程中出现叶顶刮蹭机匣的故障，因此在三维建模阶段就需要结合轮盘的径向伸长量、机匣的热变形量、转子的振动幅值来确定最终的间隙值，叶身的型面公差通常需要控制在微米级，表面粗糙度也有严格要求，降低气流在叶身表面的摩擦损失。

　　在实际的工程应用中，这类叶片的设计还需要匹配不同的工况调节需求，比如带静叶可调机构的轴流压缩机，动叶片的叶型需要和可调静叶的出口流场做匹配，保证变工况下气流进入动叶的攻角始终处于合理范围，避免在低负荷工况下出现叶背气流分离。建模过程中，叶身型面通常是通过多个截面的翼型坐标点拟合生成，每个截面的翼型厚度分布、最大弯度位置都经过流场仿真迭代优化，既要保证气动效率，也要兼顾叶片的结构刚度，避免在运行过程中出现叶片共振——叶片的固有频率需要避开转子的转速倍频以及气流激振的频率区间，这也是结构设计阶段需要反复校核的核心参数。

　　不同于普通的结构件，这类叶片的外形没有规则的几何平面，全部是空间扭曲曲面，在三维建模过程中需要保证曲面的G2连续，不能出现曲面不光顺的问题，否则后续的数控加工、流场仿真结果都会出现偏差。叶身的出气边厚度通常设计得较薄，用来降低尾迹损失，但同时也要兼顾加工工艺性与结构强度，避免在加工或者运行过程中出现出气边卷边、缺损的问题。在多级轴流压缩机中，前级叶片的弦长通常更长，扭转变形量更大，因为前级的气流容积流量大，需要更长的叶高来完成通流，后级叶片随着气体压力升高、容积流量减小，叶高会逐渐缩短，叶型的弯角也会相应调整，匹配压力逐级升高的流场特性。
