台式手动螺旋夹紧管钳结构设计

　　在管路预制、设备维保、小型五金加工场景里，这类台式螺旋夹紧管钳是工位上出镜率极高的工装类工具，和普通手持式管钳的应用边界完全不同，它不需要操作人员持续施加握力来维持夹持状态，通过底座固定在工作台面后，就能稳定提供持续的夹紧力，适配多规格圆形管材、棒料的固定作业，不管是套丝、切割、坡口加工，还是小零件的压装、粘接对位，都能靠它把工件牢牢锁止在固定工位，避免加工过程中工件窜动带来的尺寸偏差或者安全隐患。

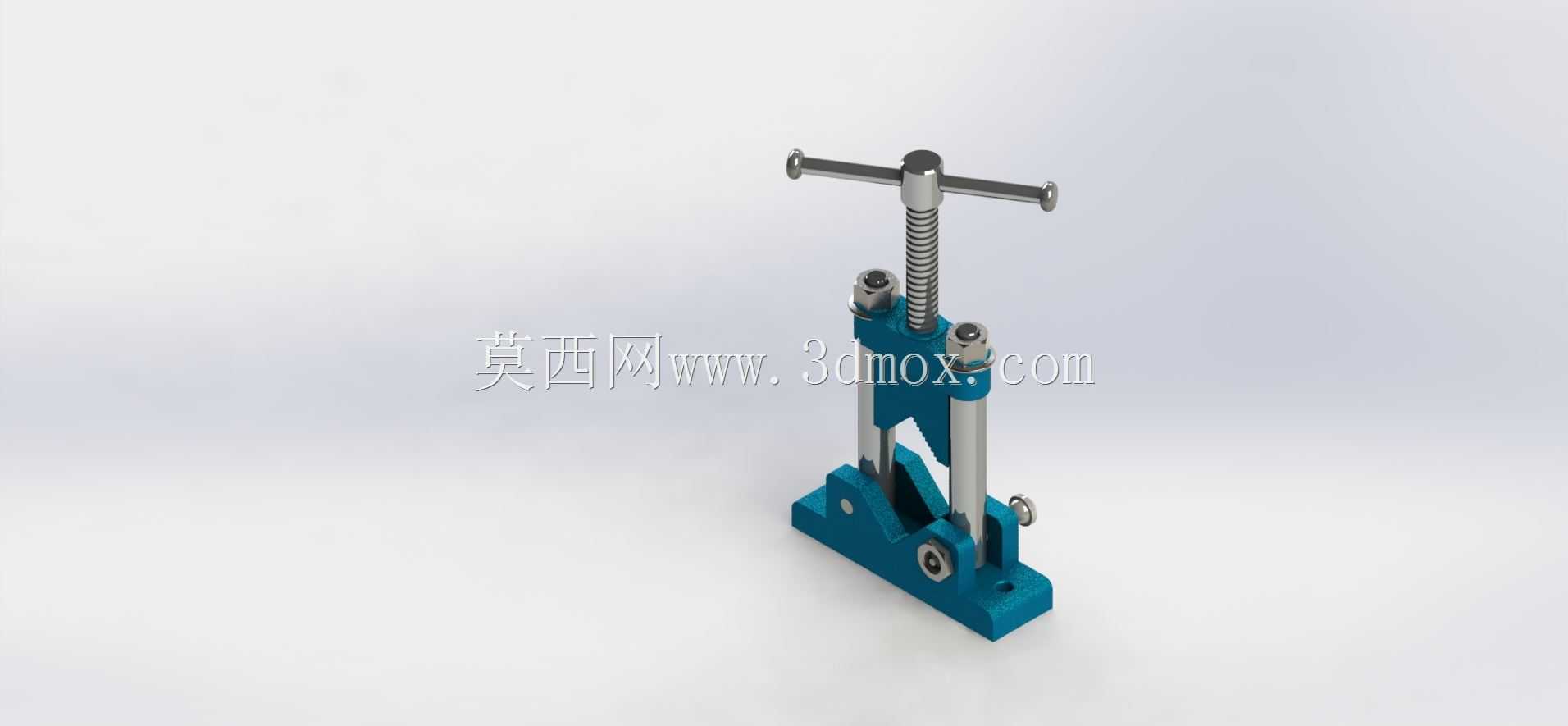

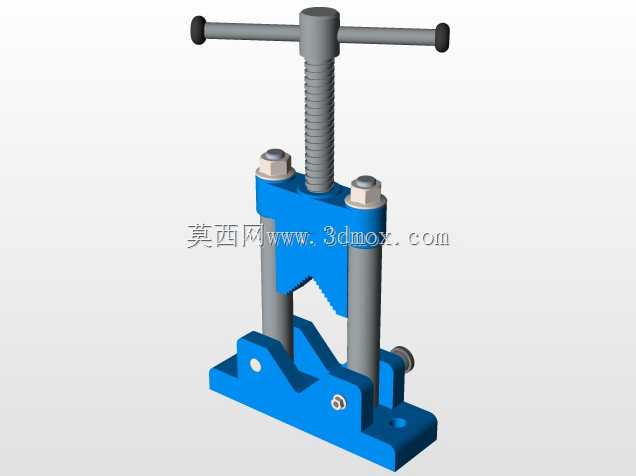

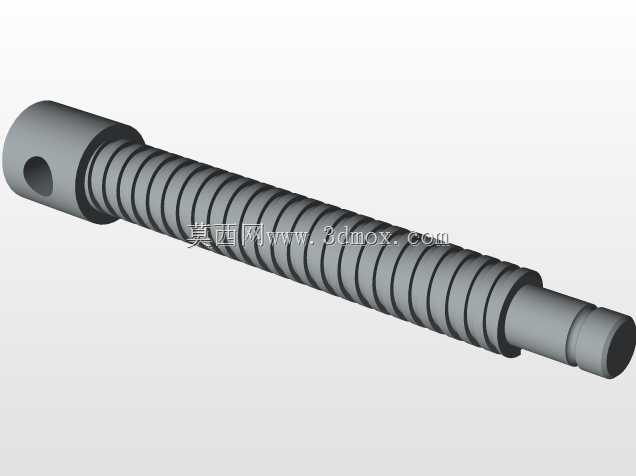

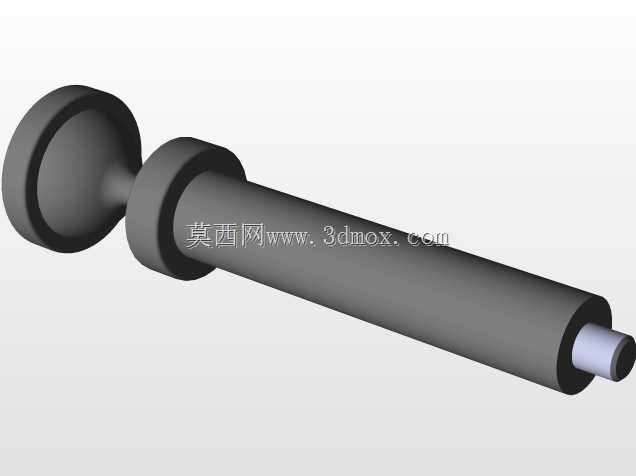

　　从结构设计逻辑来看，这款管钳采用了T型手轮配合梯形传动丝杠的施力结构，梯形丝杠的自锁特性是整个设计的核心，当操作人员转动手轮带动丝杠下行压合夹块时，丝杠的导程角小于摩擦当量角，即便撤去施加在手轮上的外力，夹块也不会因为工件的反作用力出现回退松脱，不需要额外增加锁止机构就能维持夹紧状态，结构可靠性远高于普通凸轮快夹结构，同时梯形丝杠的传动效率虽然低于滚珠丝杠，但对于手动操作的工装来说，适中的传动比能让操作人员用较小的手轮转动力，就能在夹块端面输出足够大的夹紧力，不需要借助加力杆就能满足常规金属管材的夹持需求。

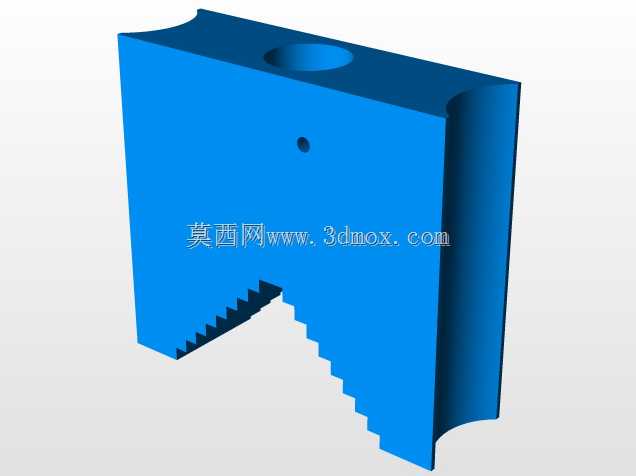

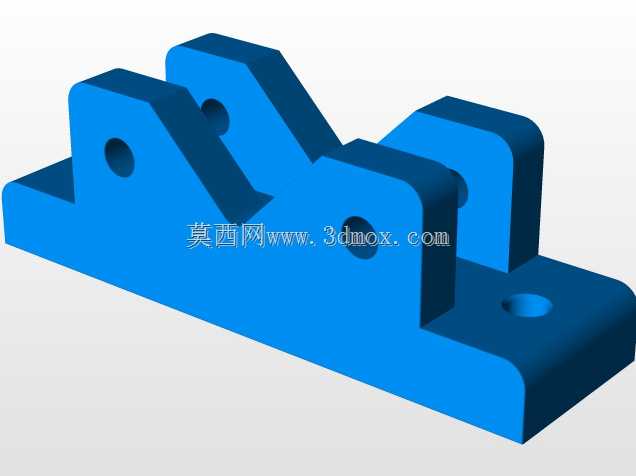

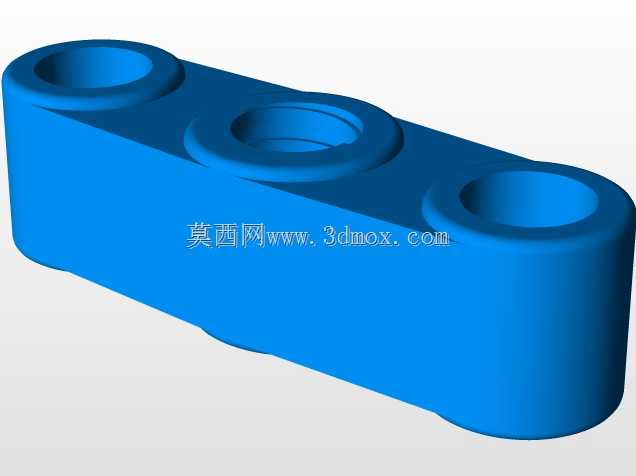

　　夹具体的主体采用立式开式框架结构，两侧的导向光杆和中间的传动丝杠呈三角排布，两个活动夹块沿着导向光杆做上下直线运动，不会出现转动偏摆，夹块的V型夹持面做了防滑齿纹处理，和圆形管材接触时能形成四点接触受力，相比平口钳的面接触，V型结构可以自动适配不同直径的圆形工件，不需要额外更换钳口就能覆盖常用规格的管材夹持，当工件直径在夹持范围内变化时，V型面始终能保证工件的中心和夹具体的对称中心重合，方便加工时找正定位。底座部分设计了两个贯通的安装孔，可以通过螺栓直接固定在木质或者钢制工作台面上，安装时只要保证底座和工作台面贴合无翘曲，整个夹具体的刚性就足以支撑切削类作业的受力，不会因为夹紧力过大出现框架变形。

　　从实际使用的功能特性来说，这款管钳的最大开口行程覆盖了日常维保和小加工场景的绝大多数管材规格，夹块的夹持面做了淬火处理，表面硬度足够应对普通钢管、铜管、铝塑管的夹持，不会因为长期使用出现齿纹磨损导致夹持打滑。和手持式管钳相比，台式结构的优势在于夹持稳定性更强，操作人员可以双手同时进行加工操作，比如给管材套丝时，一只手扶住板牙架，另一只手转动板牙进给，不需要额外分心固定管材；在进行小零件压装作业时，也可以通过缓慢转动手轮控制下压行程，精准控制压入深度，避免压力过大压坏薄壁工件。

　　设计过程中对安装边界的考量也贴合实际工位需求，整个夹具体的底座占地面积很小，不会占用过多工作台面空间，立式结构的高度设计也符合操作人员坐姿作业的操作高度，转动手轮时手臂不需要过度抬高或者下压，长时间作业也不容易产生疲劳。导向光杆和丝杠的配合间隙做了合理控制，既保证活动夹块滑动顺畅无卡滞，又不会因为间隙过大导致夹块倾斜，夹持工件时不会出现工件歪扭的情况。框架部分的壁厚经过受力校核，在最大夹紧力工况下，框架的变形量控制在允许范围内，不会因为长期受力出现开口扩张的问题，整体结构没有冗余的复杂零件，日常维护只需要定期给丝杠和导向杆涂抹润滑脂，就能保证长期顺畅使用，故障点极少，非常适合车间固定工位长期配置使用。

　　在管路安装现场的预制工位，这类管钳往往是标配工具，尤其是在给排水管路、小型液压管路的预制加工中，需要对管材进行大量的切割、套丝、弯头粘接作业，稳定的夹持能大幅提升加工效率，同时保证加工后的管口端面垂直度、螺纹精度符合装配要求，减少现场安装时出现的密封不严、对接错位等问题。在小型机加工工位，它也可以作为平口钳的补充工装，用来夹持圆形棒料进行钻孔、打磨作业，相比三爪卡盘，它的装夹速度更快，不需要调整卡爪就能快速更换不同直径的工件，对于小批量多规格的零件加工作业，适配性更强。
