齿轮齿条式快速返回往复运动机构

　　这套齿轮齿条组合的快速返回往复机构，在轻工送料、小型冲压工位的间歇进给场景里适配性极强，很多需要工作行程慢进、回程快速复位的工位，都能靠这类机构压缩空程时间，提升整线的节拍效率。实际应用里，这类机构常被集成在小型自动化装配线的工件推送单元、印刷设备的版面往复驱动单元，以及小型专用机床的进给滑台驱动端，不需要额外搭配复杂的电控变速程序，纯机械结构就能实现固定的行程速比，靠恒定转速的动力输入就能输出差异化的往返速度，稳定性远高于靠电控调速的往复驱动方案，在长时间连续运行的工况下故障率更低。

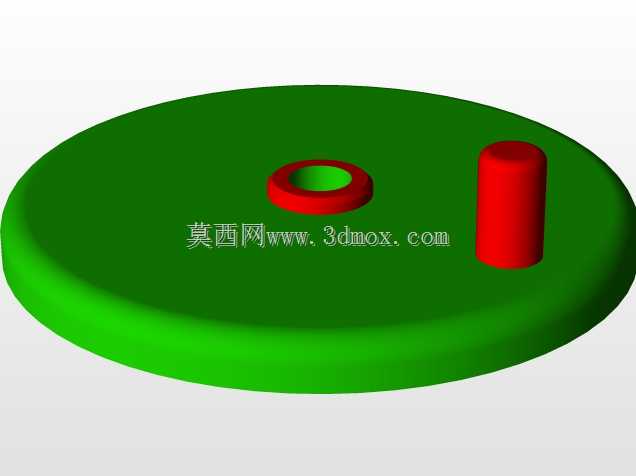

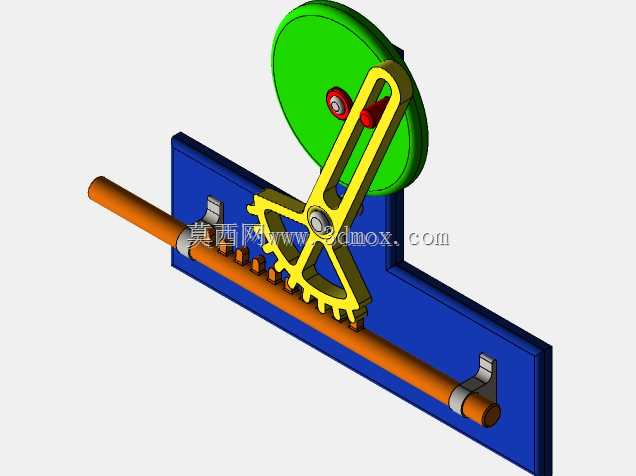

　　从结构设计逻辑来看，这套机构的动力输入端是带偏心销的绿色转盘，偏心销铰接黄色摆杆的上端滑槽，摆杆中部通过铰接轴固定在蓝色立式安装基板上，摆杆下端加工出不完全扇形齿段，和水平布置的橙色齿条轴啮合，当转盘做连续整周回转时，偏心销在摆杆上端的滑槽内滑动，带动摆杆绕中部铰接轴做定角度往复摆动，摆杆下端的扇形齿就会驱动齿条轴做轴向往复移动。设计时特意调整了偏心销的回转中心与摆杆铰接轴的相对位置，让转盘带动摆杆完成工作行程对应的转角，远大于回程对应的转角，在转盘转速恒定的前提下，齿条轴完成工作进给的时间更长、运行速度更平缓，回程复位的时间更短、移动速度更快，刚好匹配工位慢进快退的动作需求，避免回程空程占用过多作业时间。

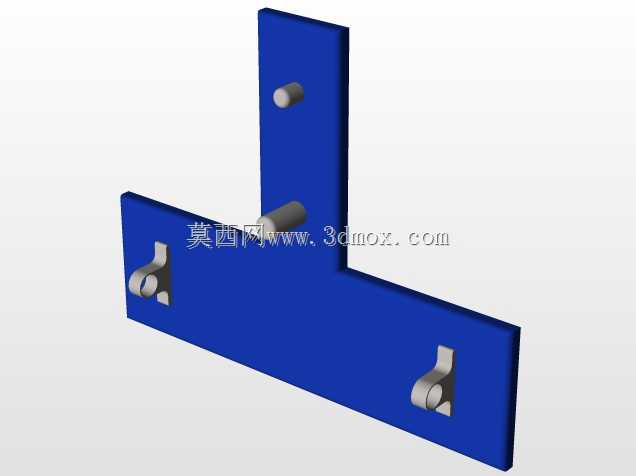

　　安装边界方面，整套机构的核心承载件是蓝色立式安装板，板上预留了三个固定点位：转盘的动力输入轴安装位、摆杆的中部铰接轴安装位、齿条轴的两端导向支撑座安装位，三个点位的同轴度、位置度公差需要控制在IT7级以内，避免传动过程中出现卡滞、偏磨的问题。齿条轴采用两端光轴导向、中部加工啮合齿的结构，两个导向支撑座内嵌铜质滑动轴套，既可以给齿条轴提供稳定的径向支撑，又能降低往复滑动的磨损量，齿条轴的伸出端可以根据实际工位需求加装推头、夹具等执行件，不需要额外改动主体传动结构。

　　设计过程中需要重点校核几个核心参数：首先是偏心销的偏心距，这个参数直接决定摆杆的摆动角度，进而决定齿条轴的总行程长度，偏心距过小会导致齿条行程不足，无法满足工位的进给距离要求，偏心距过大则会让摆杆摆动角度超出扇形齿的啮合范围，出现传动脱开的问题；其次是摆杆下端扇形齿的齿弧长度，需要完全覆盖摆杆两个极限摆动位置对应的啮合行程，齿段两端要做修缘处理，避免齿轮齿条啮合到端点时出现硬冲击；另外要核算齿条轴的导向长度，保证齿条轴运行到两个极限位置时，两端的光轴段依然有足够长度留在支撑轴套内，避免出现轴端脱出、导向失效的问题。

　　实际装配调试时，要先固定安装基板，再依次装配转盘组件、摆杆组件，最后装入齿条轴，手动盘动转盘检查整个运动行程是否顺畅，有没有卡顿、异响，确认扇形齿和齿条的啮合侧隙在合理范围内，侧隙过大会导致往复换向时出现冲击，侧隙过小则会加剧齿面磨损。整套机构不需要额外的润滑管路，只需要在装配时给铰接点、啮合齿面、导向轴套涂抹润滑脂，就能满足长时间连续运行的润滑需求，维护成本极低，非常适合在中小型专用设备上做模块化集成，不需要对设备主体结构做大幅改动就能完成加装。
