管道连接用金属伸缩补偿接头结构

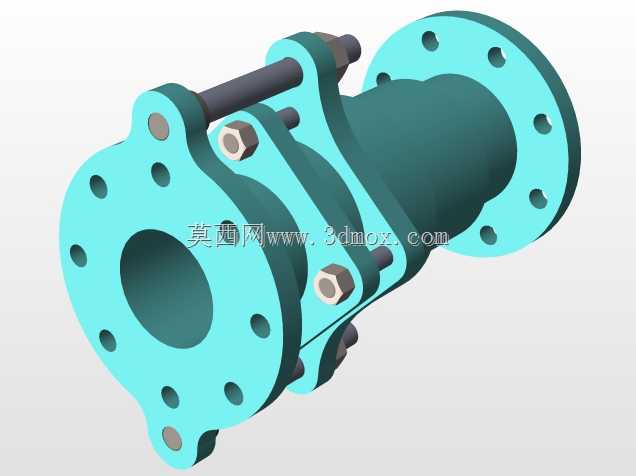

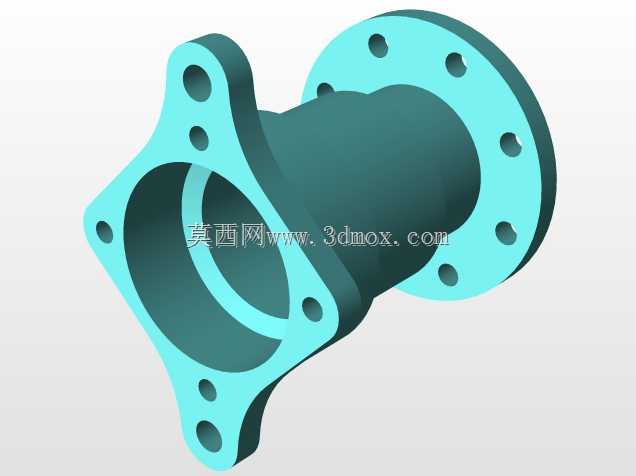

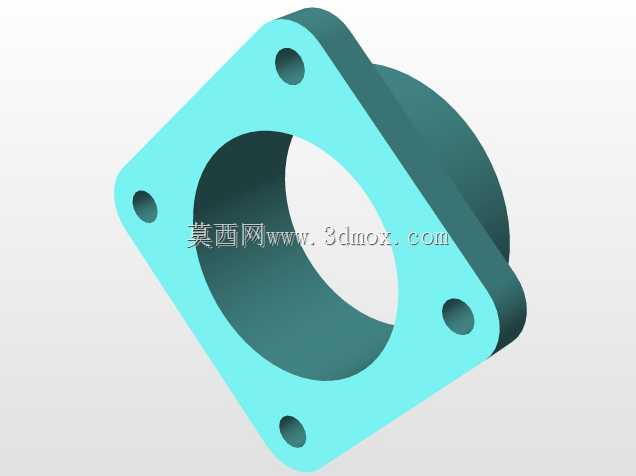

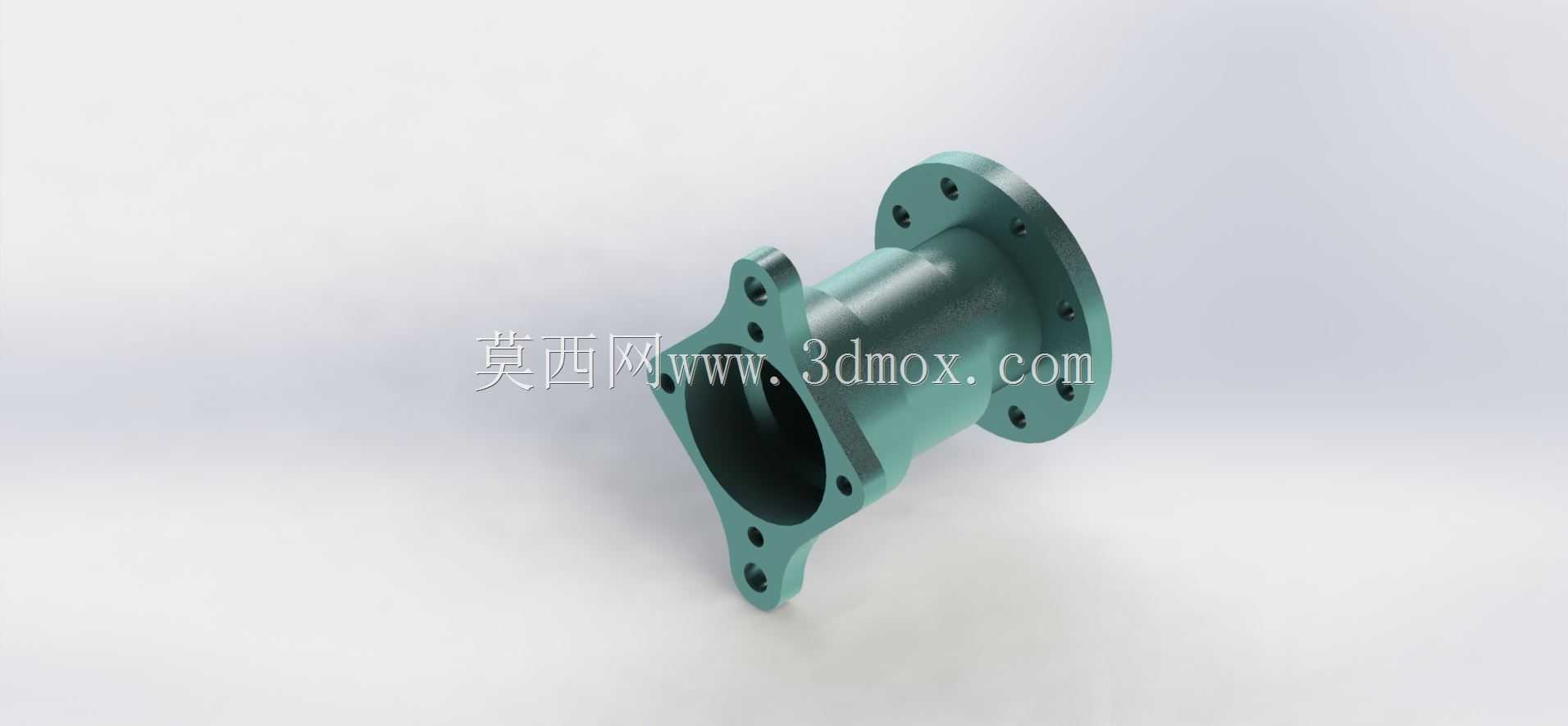

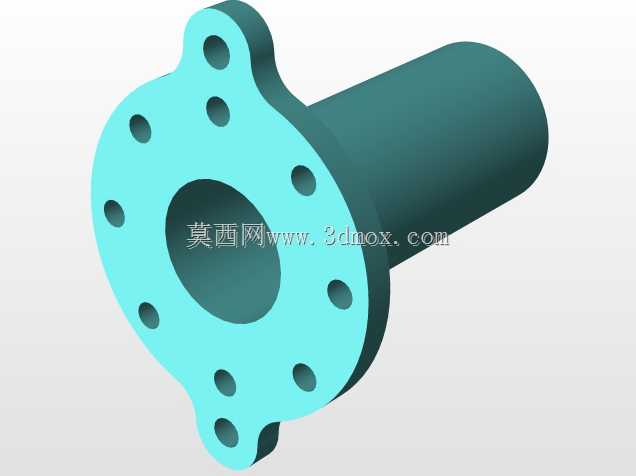

　　在工业管路系统布设场景中，这类带双法兰连接结构的伸缩补偿构件，是解决管路热胀冷缩位移、安装对位偏差、运行振动传导问题的核心配件，常应用在给排水管网、暖通循环管路、化工介质输送管线、泵阀进出口连接段等位置，能在允许的位移范围内补偿管路的轴向、径向偏移量，避免硬连接状态下管路应力集中导致的焊缝开裂、法兰密封面泄漏、设备接口受力变形等故障。从结构设计逻辑来看，该构件采用两端差异化连接端的构型，一端为带均匀螺栓孔的圆形法兰盘，适配常规圆形法兰管路的对接需求，另一端为带三角分布安装孔的异形连接法兰，可匹配特定接口规格的设备端或异形管路端，中间的筒状主体为伸缩补偿的核心腔体，内壁做光滑过渡处理，减少介质流经时的阻力损失，

　　同时避免介质残留堆积在结构死角。设计过程中首先要明确安装边界的约束条件：两端法兰的螺栓孔中心圆直径需匹配对接端的安装尺寸，保证螺栓能顺利穿入对位，筒身的外径尺寸要考虑管路周边的安装空间，避免和相邻管线、支撑构件产生干涉，伸缩行程的设定要结合管路运行时的最大热位移量、安装时的对位偏差预留量综合计算，既要保证补偿量满足工况需求，又不能让伸缩行程过大导致构件整体刚度不足。实际选型应用时，需要先核对两端连接法兰的孔位分布、孔径大小，确认和对接端的安装尺寸完全匹配，安装过程中要先调整好伸缩段的预留压缩量，不能将构件完全顶死或者拉伸到极限位置再固定螺栓，否则运行过程中温度变化产生的位移会超出构件的补偿范围，导致密封失效。

　　构件的法兰密封面采用平面密封结构，安装时需根据输送介质的温度、腐蚀特性选配对应的密封垫片，拧紧螺栓时要遵循对角分次拧紧的原则，保证各螺栓受力均匀，避免法兰面偏斜导致密封不严。该构件的筒身部分采用等壁厚设计，在保证结构强度能承受管路额定工作压力的前提下，尽可能控制整体重量，降低管路支撑结构的负载，两端法兰和筒身的连接位置做圆弧过渡处理，减少应力集中点，提升构件在长期交变应力作用下的疲劳寿命。在管路系统运行过程中，这类伸缩补偿构件还能起到隔振的作用，能削弱泵类设备运行时产生的振动沿着管路传导，降低管路系统的振动噪音，同时减少振动对管路上安装的仪表、阀门等精密配件的影响。针对不同的工况压力等级，设计时会调整筒身的壁厚、

　　法兰的厚度以及螺栓孔的数量和孔径，高压工况下会增加法兰厚度、缩小螺栓孔间距，提升连接的密封可靠性，低压工况下则在满足强度要求的前提下适当优化结构尺寸，控制制造成本。安装完成后做管路压力试验时，要重点检查伸缩段和法兰连接位置的密封情况，确认无渗漏后再投入正常运行，日常运维过程中不需要对构件做额外的润滑维护，只需要在定期管路巡检时检查法兰连接螺栓是否有松动、密封面是否有渗漏即可。
