单缸内燃机曲柄连杆配气机构结构展示

项目分类:发动机 发布时间:2021-11-27 ID:419545
  • 单缸内燃机曲柄连杆配气机构结构展示
  • 单缸内燃机曲柄连杆配气机构结构展示
  • 单缸内燃机曲柄连杆配气机构结构展示
  • 单缸内燃机曲柄连杆配气机构结构展示
  • 单缸内燃机曲柄连杆配气机构结构展示
  • 单缸内燃机曲柄连杆配气机构结构展示
  • 单缸内燃机曲柄连杆配气机构结构展示
  • 单缸内燃机曲柄连杆配气机构结构展示
  • 单缸内燃机曲柄连杆配气机构结构展示
  • 单缸内燃机曲柄连杆配气机构结构展示
  • 单缸内燃机曲柄连杆配气机构结构展示
  • 单缸内燃机曲柄连杆配气机构结构展示
  • 单缸内燃机曲柄连杆配气机构结构展示
  • 单缸内燃机曲柄连杆配气机构结构展示
  • 单缸内燃机曲柄连杆配气机构结构展示
  • 单缸内燃机曲柄连杆配气机构结构展示

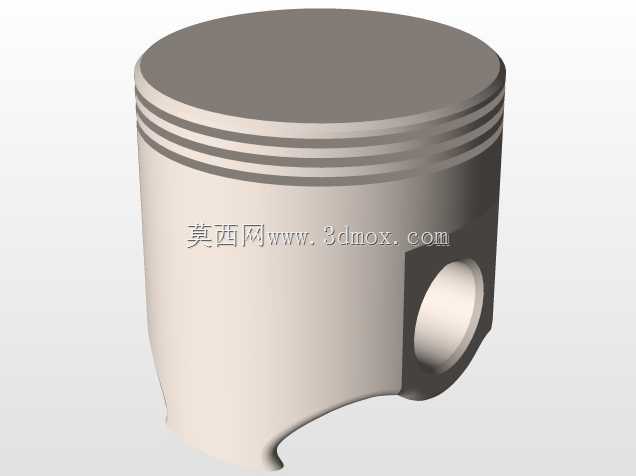

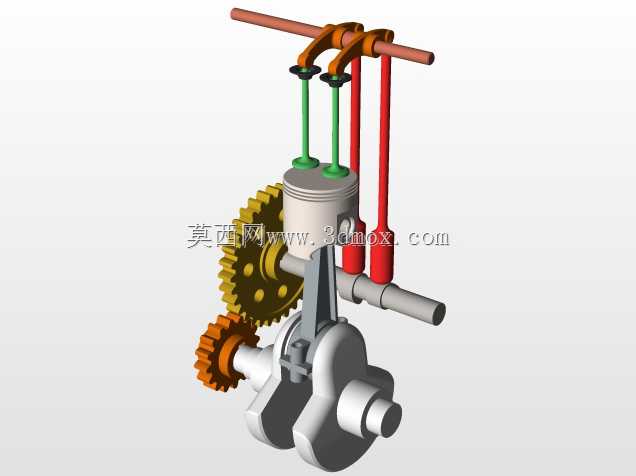

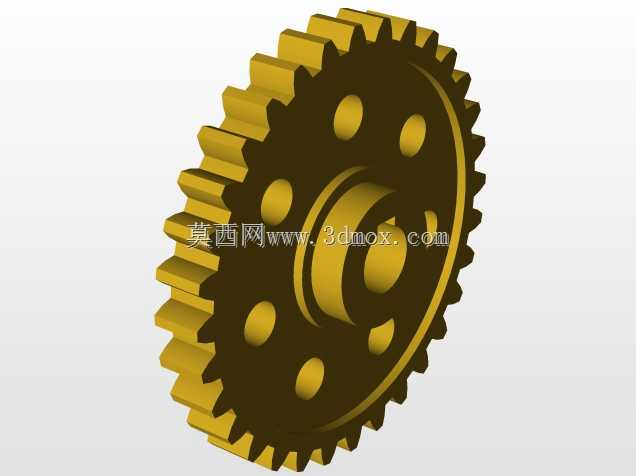

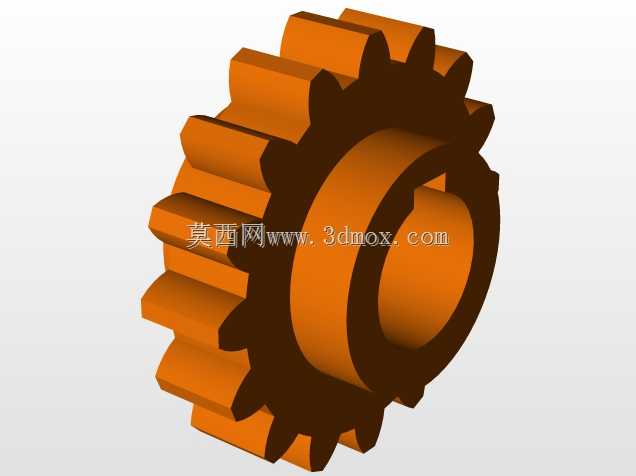

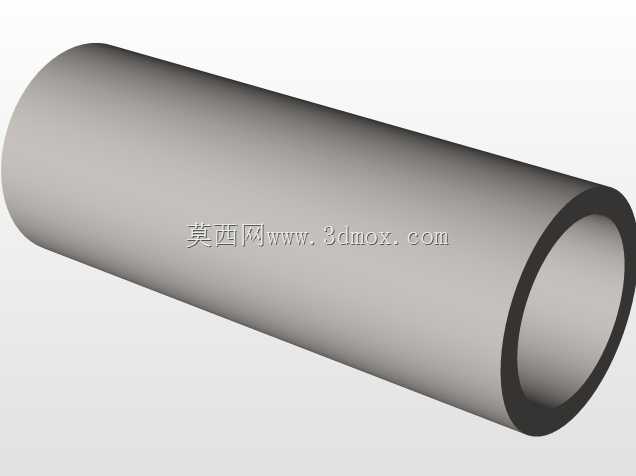

  这套单缸动力装置的三维结构,完整还原了小型内燃动力核心的运动传递逻辑,在通用小型动力场景中,这类结构广泛应用于小型发电机组、园林植保机械、迷你摩托、农用微耕设备等对动力单元体积、重量有严格限制的领域,作为整套设备的动力输出核心,其结构合理性直接决定了整机的运行稳定性、动力输出效率与维护周期。从结构组成来看,整套装置覆盖了动力转换、运动传递、正时驱动、配气控制四个核心功能模块,活塞组件布置在气缸筒内,通过活塞销与连杆小头连接,连杆大头与曲轴的曲柄销配合,将活塞承受燃气压力产生的往复直线运动,转换为曲轴的旋转运动对外输出扭矩;曲轴前端布置了不同齿数的传动齿轮组,通过固定的传动比匹配,将曲轴的旋转运动同步传递到顶部的配气控制机构,

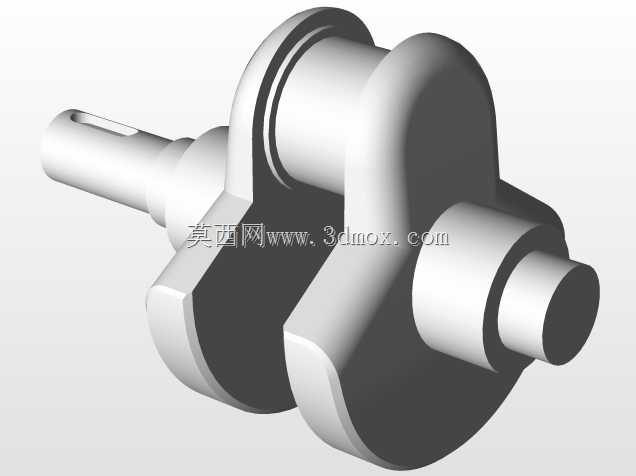

  保证气门的开启、关闭时序与活塞的运动行程精准对应,避免出现配气错位导致的动力不足、气门撞击活塞等故障。设计过程中,首先需要明确的是各运动部件的干涉边界,曲轴做旋转运动时,曲柄的回转半径决定了曲轴箱的最小内部腔体尺寸,连杆在随曲轴摆动的过程中,其杆身的摆动轨迹需要与气缸壁、曲轴箱内壁预留足够的安全间隙,一般在常温装配状态下预留0.8-1.2mm的间隙,避免热膨胀后出现运动卡滞;顶部的气门推杆随凸轮做上下往复运动,其导向孔的同轴度需要控制在0.05mm以内,否则会出现推杆偏磨、气门开闭卡滞的问题。齿轮传动组的中心距设计需要严格匹配模数与齿数参数,保证齿侧间隙处于合理范围,间隙过大会导致传动冲击、正时误差偏大,

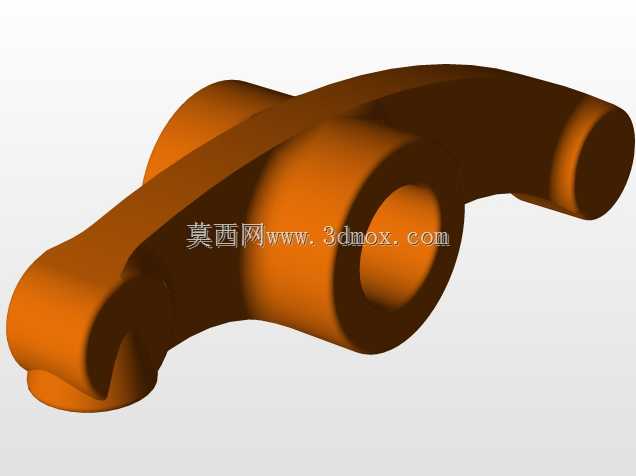

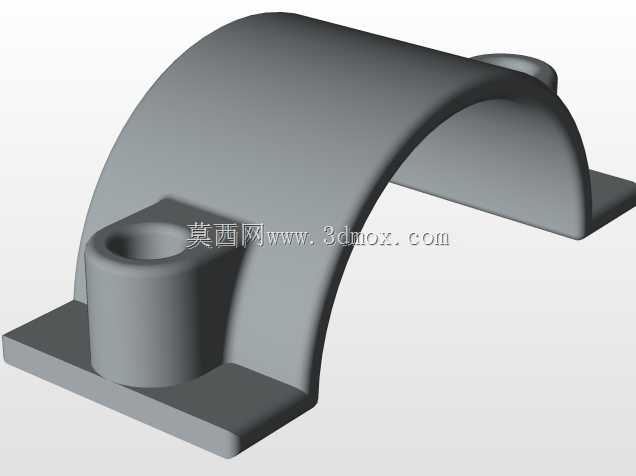

  间隙过小则会出现齿轮啮合卡滞、运转阻力过大、磨损加剧的问题。从安装边界来看,整套动力单元的曲轴输出端采用轴颈伸出结构,可通过键连接配合皮带轮、链轮等部件实现动力向外传递,曲轴箱体的安装孔位需要匹配配套设备的机架安装尺寸,保证安装后曲轴的轴线与被驱动部件的输入轴线平行,避免出现皮带偏磨、链条受力不均的问题;气缸顶部的燃烧室结构预留了火花塞安装孔位,可适配点火式内燃循环的装配需求,进排气道的接口位置需要匹配配套的化油器、消音器安装尺寸,保证气路连接的密封性。配气机构的摇臂轴支座采用分体式固定结构,在维护调整气门间隙时无需拆解整个气缸盖,仅需拆开摇臂室盖即可完成间隙调整,降低日常维护的操作难度;活塞环槽的尺寸设计需要匹配气环、

  油环的装配要求,气环主要承担燃烧室的密封作用,防止燃气窜入曲轴箱,油环则负责刮除气缸壁上多余的润滑油,避免机油窜入燃烧室参与燃烧。整套结构的运动逻辑完全按照实际内燃机的工作循环搭建,可直观展示进气、压缩、做功、排气四个行程中各部件的运动对应关系,对于理解小型内燃动力的工作原理、开展结构优化设计、进行教学演示都有较强的参考价值,在进行配套设备的结构设计时,可直接参考该模型的部件尺寸、运动边界来预留安装空间,避免出现装配干涉、运动行程不足的问题。
