汽车动力系统发动机壳体结构设计

　　在汽车动力总成的结构设计中，壳体类零件承担着容纳内部核心运动部件、隔绝外界杂质侵入、保障各传动副润滑环境稳定的核心作用，这款发动机壳体的结构设计完全围绕小排量动力单元的紧凑布局需求展开，没有冗余的造型修饰，每一处结构特征都对应明确的装配与功能需求。从实际装车场景来看，这类壳体多用于小型通用动力设备或者乘用车辅助动力单元的外部防护，需要同时兼顾密封性能、安装强度与轻量化要求，日常运行中要承受内部机油的压力波动、传动部件运转带来的振动载荷，以及外界环境的温度变化影响，因此结构上的加强筋布局、安装孔位的位置精度都直接决定了整机的运行可靠性。

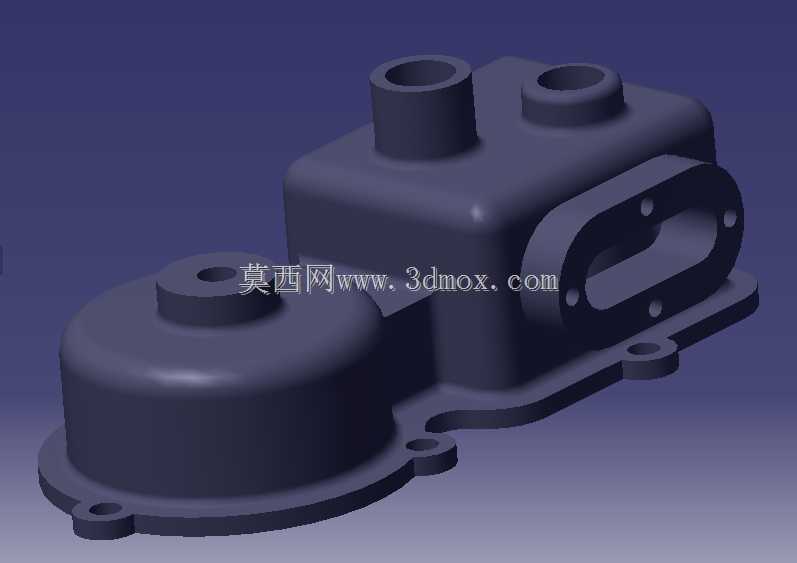

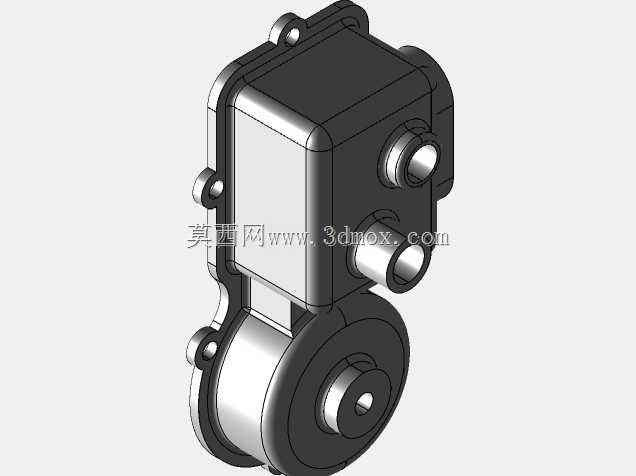

　　设计过程中首先确定的是内部腔体的容纳边界，需要完全覆盖内部齿轮传动组、凸轮轴组件以及润滑油道的布置空间，因此腔体的深度、内壁的避让弧度都经过反复校核，既保证内部运动部件在极限工况下不会与壳体内壁发生干涉，又尽可能压缩整体外形尺寸，减少动力单元在整车机舱内的占用空间。从外形结构来看，壳体上的两个凸起筒状结构分别对应进气通路与机油加注口的安装位置，侧壁的长圆形开孔是输出轴端的密封安装位，周边均匀分布的小孔用于安装端盖的紧固螺栓，孔位的位置度公差直接影响端盖安装后的密封性能，避免运行过程中出现机油渗漏的问题。

　　底部延伸出的法兰边是整个壳体的核心安装基准，法兰边上分布的多个带衬套安装孔用于将壳体固定在发动机缸体的对应安装面上，安装孔的位置精度需要控制在±0.1mm以内，保证装配后壳体与缸体的结合面完全贴合，配合密封垫实现静密封。法兰边的厚度经过强度校核，在螺栓达到规定拧紧力矩时不会发生翘曲变形，同时在受力集中的安装孔位置设计了局部加厚结构，避免长期振动下出现安装孔开裂的问题。壳体表面的过渡圆角全部按照铸造工艺要求设计，外圆角半径不小于2mm，内圆角半径不小于3mm，既避免铸造过程中出现应力集中导致的铸件缺陷，也能减少运行过程中载荷集中带来的结构失效风险。

　　从安装边界来看，这款壳体的整体轮廓适配现有小排量动力单元的机舱安装空间，周边预留的间隙足够布置线束、管路等附属部件，不会和周边的冷却管路、进气歧管等部件发生装配干涉。壳体侧壁的加强筋沿着载荷传递方向布置，从安装法兰位置一直延伸到上部的凸起结构处，既提升了壳体整体的结构刚度，减少运行过程中的共振噪声，又不会过多增加壳体的整体重量，符合动力部件轻量化的设计趋势。在密封结构的设计上，所有结合面的平面度要求都控制在0.05mm以内，配合对应的密封垫片可以满足不同工况下的密封要求，无论是低温冷启动还是高温高负荷运行状态，都能保证内部润滑油不会出现渗漏，同时阻挡外界的灰尘、水汽进入壳体内部，避免内部传动部件出现异常磨损。

　　实际选型匹配过程中，这类壳体需要和内部的传动组件、端盖密封件、紧固件做配套的公差校核，尤其是轴孔的同轴度要求，直接影响内部轴承的安装精度，进而决定传动部件的运转平顺性与使用寿命。设计阶段就已经考虑了铸造工艺的脱模需求，所有侧壁结构都设计了符合工艺要求的脱模斜度，不需要额外做后期的结构修改就能直接投入模具开发，缩短了产品从设计到量产的周期。同时壳体的壁厚设计保持均匀，基本维持在3-4mm之间，局部受力位置做加厚处理，避免铸造过程中因为壁厚不均出现缩孔、缩松等铸件缺陷，提升了铸件的成品率，也降低了后续机加工的工序难度。
