多通孔异形法兰式机械连接座结构设计

　　这类带多组通孔的盘式连接构件，常应用在中小功率传动系统的动力转接节点上，比如轻工输送线的辊筒端连接、小型农用机具的动力输出端转接、自动化分拣设备的转轴定位部位，都能见到类似结构的身影。它的核心作用是实现不同轴径部件之间的刚性连接，同时承担轴向定位与扭矩传递的功能，相比普通平键连接的轴套，这类带一体式法兰盘的结构不需要额外加装定位挡圈，能减少装配环节的零件数量，降低累计装配误差。

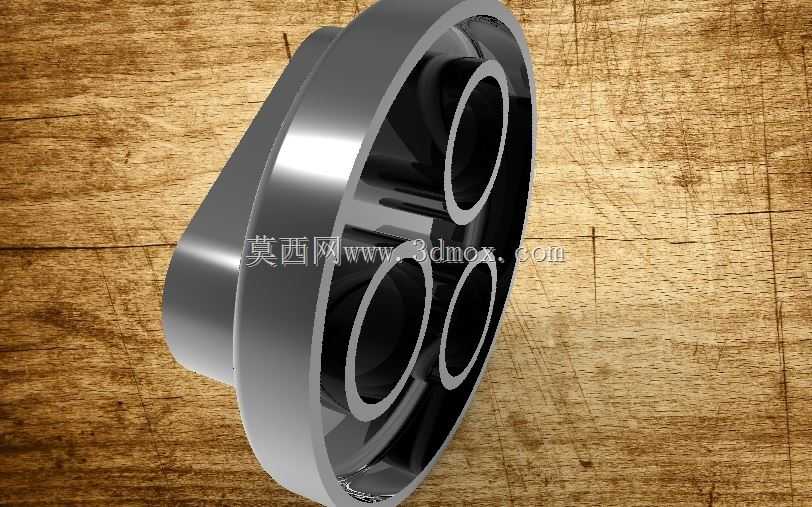

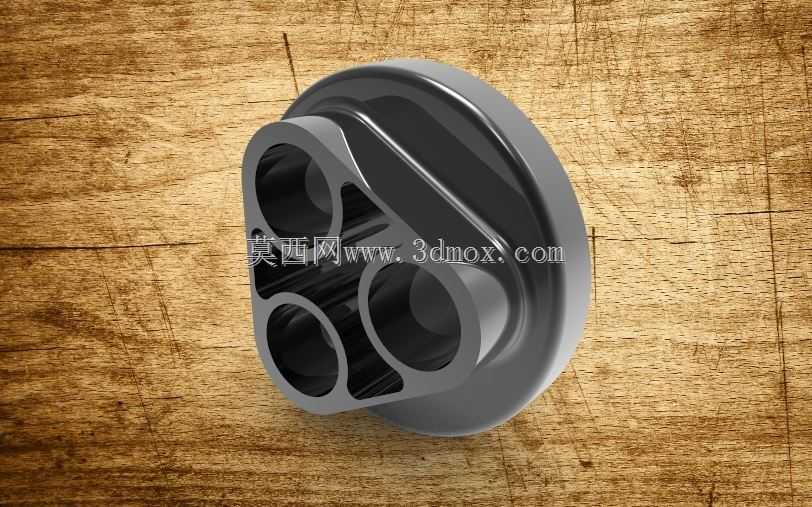

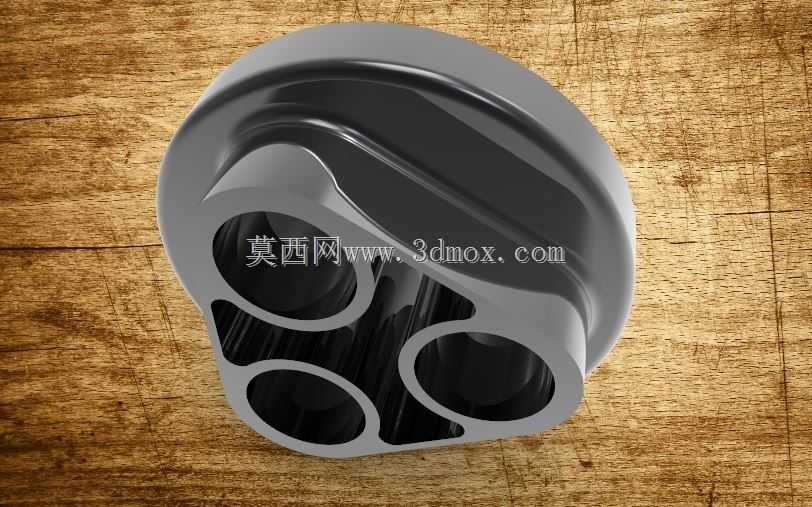

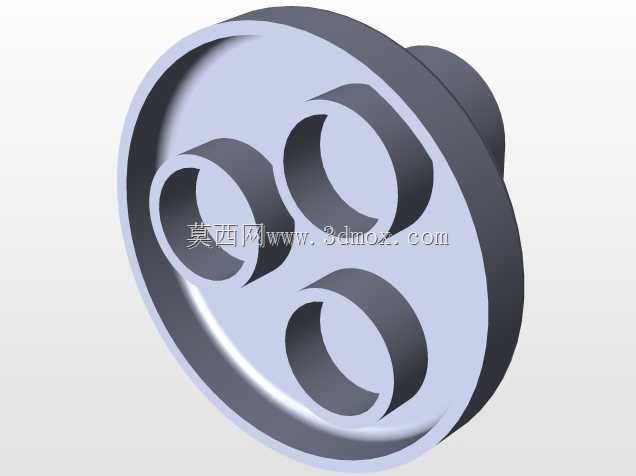

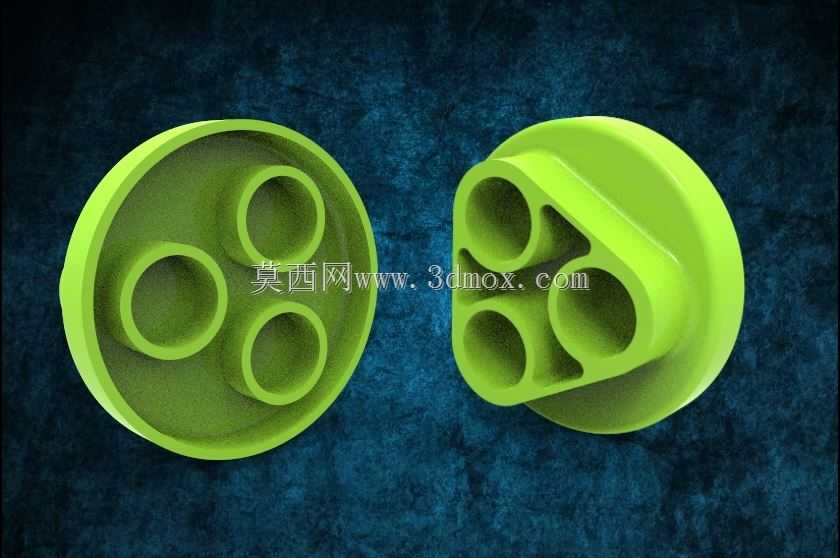

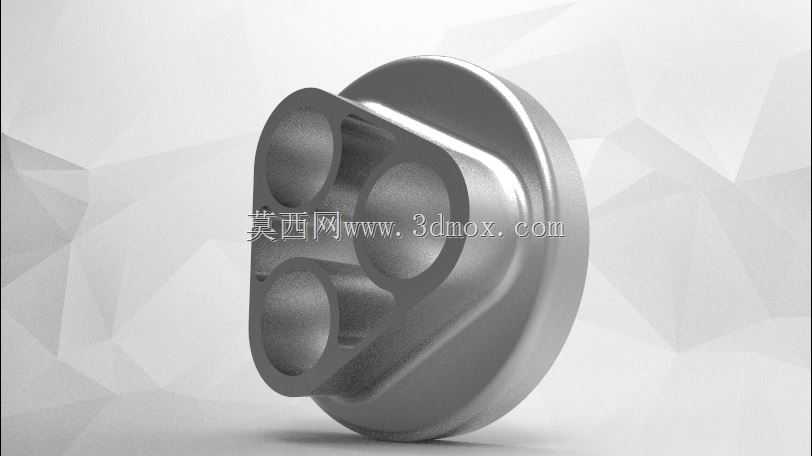

　　从结构设计逻辑来看，构件主体采用圆盘式基座搭配偏心布置的三组通孔，其中大直径通孔为主轴穿装孔，孔壁做了加厚处理，能承受主轴转动带来的径向载荷，另外两组小直径通孔为附属构件安装孔，可穿装固定销或者连接螺栓，用来固定同步运转的附属轮盘或者定位支架。构件外侧的法兰边做了圆弧过渡处理，没有尖锐的应力集中棱角，在承受交变扭矩的时候，能避免转角位置出现应力开裂的问题，法兰端面的平面度公差一般控制在0.02mm以内，保证和对接部件贴合的时候没有间隙，减少运转过程中的端面跳动。

　　在实际安装适配层面，这类构件的轴向厚度需要匹配安装位的腔体深度，法兰盘的外径要小于安装腔体的内径，预留0.5-1mm的装配间隙，方便安装的时候顺利对位，不会出现卡滞。三组通孔的中心距公差需要严格控制在±0.015mm范围内，不然穿装螺栓或者销轴的时候会出现对位偏差，强行装配会导致构件内部产生装配内应力，长期运转容易出现疲劳损坏。构件表面的减重槽设计，是在保证结构强度的前提下去除多余的材料，既降低了构件自身的重量，减少转动过程中的惯量，也能在槽内留存少量润滑脂，对穿装的销轴起到持续润滑的作用，降低配合面的磨损速率。

　　从工况适配角度来说，这类构件适合在中低速、中等载荷的传动场景下使用，运转线速度不超过5m/s的时候，结构的稳定性表现最好，如果应用在高速传动场景，需要对构件做动平衡校正，去除不平衡量，避免高速运转的时候产生振动。构件的材质一般选用45号钢或者铝合金，钢制构件适合载荷较大的农机、输送设备场景，铝合金构件适合对重量有要求的自动化设备、小型精密传动场景，两种材质的结构都可以通过表面氧化或者发黑处理提升防锈能力，适应多粉尘、轻度潮湿的车间作业环境。

　　在建模过程中需要注意，通孔的边缘要做0.2mm的倒角处理，去除机加工产生的毛刺，避免装配的时候割伤操作人员，也能引导螺栓或者销轴顺利穿入。法兰盘背面和主体衔接的位置，要做R3以上的圆角过渡，不能做成直角衔接，不然热处理或者受力的时候容易在衔接位置产生裂纹。减重槽的深度不能超过主体厚度的三分之二，不然会削弱构件的整体结构强度，导致承受冲击载荷的时候出现断裂。这类结构的设计不需要做复杂的曲面造型，所有特征都以机加工可实现为前提，避免出现无法加工的倒扣或者封闭内腔，降低后续生产的加工成本，缩短零件的生产周期。
