对称式双孔连接枢纽结构件设计

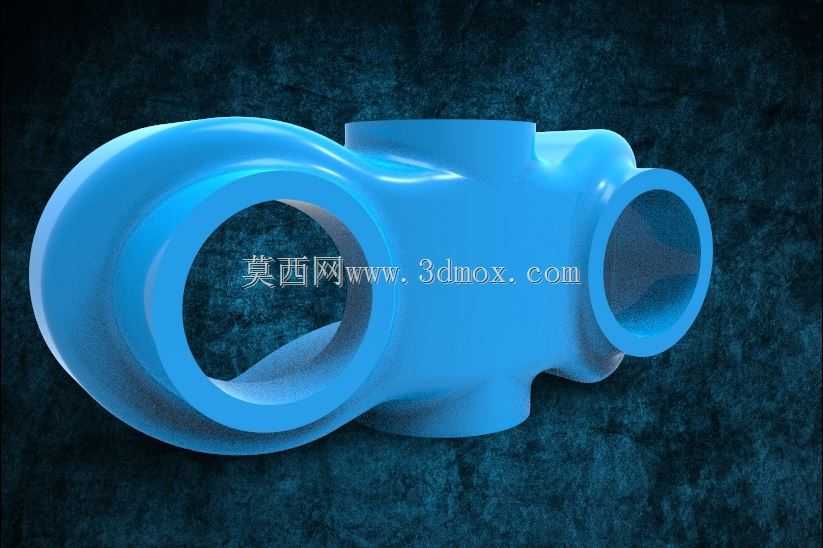

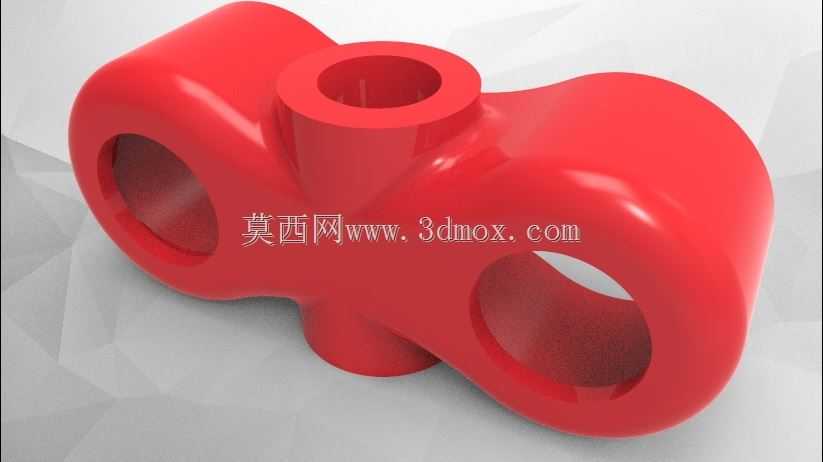

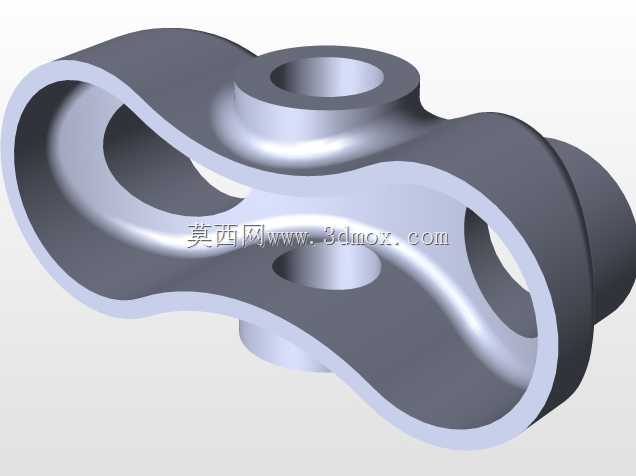

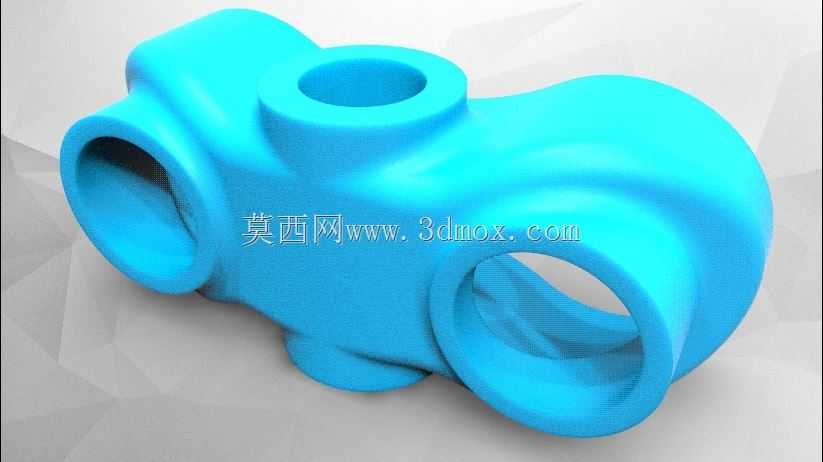

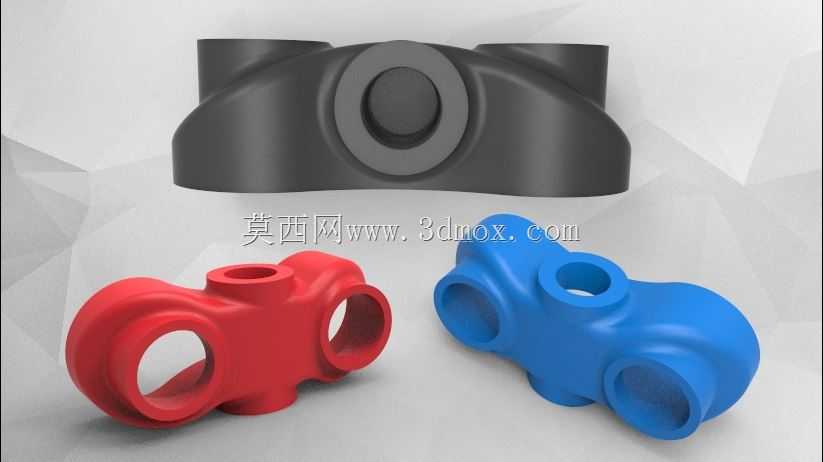

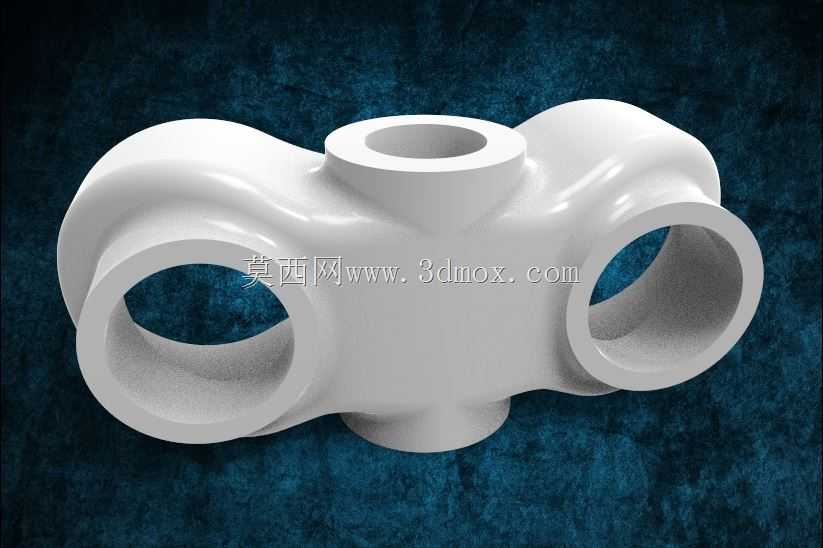

　　在流体输送管路的分支接驳、小型传动机构的连杆铰接、模块化工业机架的节点拼接场景里，这类对称式双孔连接构件的使用频率远超常规想象，很多刚入行的结构设计人员容易忽略这类小构件的受力细节，往往直接套用标准件库的通用模型，最后在装配调试阶段出现配合间隙过大、受力后形变超差的问题。从实际工程落地的角度看，这个构件的核心设计逻辑是围绕对称受力展开的，主体采用中部隆起的弧形过渡结构，没有生硬的直角转折，所有棱边都做了R角处理，不是为了外观好看，而是为了避免应力集中——在承受交变载荷的时候，直角位置的应力峰值会是平滑过渡区域的3-4倍，很容易在长期使用中出现疲劳裂纹。中部的圆形凸台是整个构件的定位基准，这个凸台的端面平面度公差需要控制在0.

　　02mm以内，装配时可以和对接件的定位凹槽紧密贴合，既可以承担径向的剪切力，也能防止构件在工作过程中出现周向转动，很多设计新手会把这个凸台做成和主体齐平的结构，最后装配时只能靠螺栓的预紧力来防转，螺栓承受额外的剪切载荷，很容易出现断裂失效。两侧的贯通孔是核心的连接通道，两个孔的轴线平行度公差要控制在0.03mm/100mm范围内，孔壁的表面粗糙度要达到Ra1.6，这样不管是穿装铰接销轴还是对接管路接头，都能保证配合面的贴合度，不会出现偏载磨损。如果是用在流体管路接驳场景，孔的内壁还要做抛光处理，减少流体输送过程中的阻力，避免介质残留堆积在孔道的转角位置。构件底部的两个小型凸台是安装支撑面，这两个支撑面的共面度公差不能超过0.

　　015mm，装配时可以和安装基面完全贴合，不会出现悬空翘边的情况，螺栓锁紧的时候不会因为支撑面不平导致构件产生内应力，长期使用也不会出现形变。从安装边界来看，这个构件的整体宽度控制在适配常规M8-M12连接螺栓的尺寸范围内，中部凸台的突出高度刚好预留出标准垫片的安装空间，不需要额外加工沉台就能完成锁紧固定，两侧孔的中心距是按照通用工业配件的接驳间距设计的，可以直接替换同规格的老旧连接构件，不需要对原有设备的安装位做二次改造。在三维建模过程中，这类构件的参数化设计要把孔中心距、凸台直径、主体壁厚这些核心尺寸设置为可调整参数，针对不同的使用场景可以快速修改：如果是用在传动铰接场景，就适当增加孔壁的厚度，提升销轴配合面的耐磨性能；

　　如果是用在流体输送场景，就适当加大两侧孔的通径，提升介质的输送效率；如果是用在机架拼接场景，就把中部凸台的高度适当降低，减少整体的安装占用空间。很多人做这类构件的建模时，会直接用拉伸命令做出主体再打孔，忽略了弧形过渡面的曲率连续性，最后导出的模型在做有限元分析的时候，会在过渡面位置出现应力计算异常，实际生产出来的零件在做载荷测试的时候，也会在这些曲率不连续的位置最先出现形变。另外这个构件的壁厚设计是均匀过渡的，从两侧孔位到中部凸台的壁厚差不超过2mm，不管是采用注塑成型、3D打印还是铸造成型，都不会因为壁厚不均出现缩孔、翘边的成型缺陷，成品的合格率能提升不少。在实际选型替换的时候，只需要核对两侧孔的通径、中心距以及中部凸台的直径这三个核心尺寸，就能完成适配，不需要测量过多的冗余尺寸，对于设备运维人员来说，现场更换的效率能提升很多。
