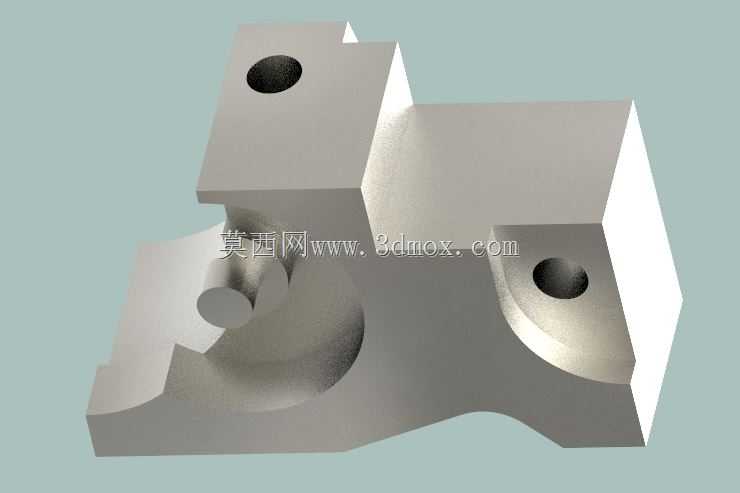

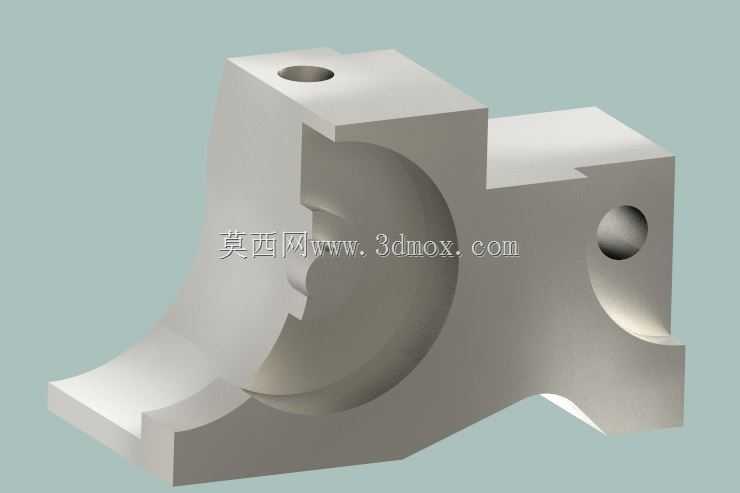

带双安装孔异形机械支撑基座结构

　　这类异形支撑基座常见于中小型专用机床的辅助定位工位、自动化生产线的工件承载模组以及工装夹具的固定连接端，实际生产中主要承担两个核心作用：一是为上方搭载的功能组件提供稳定的刚性支撑，抵消设备运行过程中产生的径向与轴向交变载荷，避免组件出现位移偏差；二是通过自身的异形轮廓避让周边运动部件的运行轨迹，在有限的设备安装空间内最大化利用布局空间，减少不必要的结构干涉。从结构设计逻辑来看，基座主体采用一体化铣削成型的思路，没有额外的拼接焊缝或连接结构，整体刚性远高于拼接式构件，能够在长期承受交变载荷的工况下减少应力集中带来的形变风险。基座上方设置的两个沉头安装孔，孔位公差按照H7级精度设计，既可以通过内六角螺栓实现与上方功能组件的紧固定位，

　　沉头结构又能保证螺栓安装后端面与基座表面齐平，不会突出平面影响后续组件的装配贴合度，同时孔位周边做了小范围的凸台加厚处理，避免螺栓锁紧时局部压强过大导致基座表面出现压痕形变。基座中部的弧形内凹型腔是整个结构的功能核心，这个型腔并非简单的减重设计，而是为了容纳配套的回转类传动部件，型腔内壁的圆弧曲率与配套传动件的外圆轮廓完全匹配，装配时可以直接作为传动件的辅助支撑面，减少额外支撑构件的使用，同时型腔边缘做了R2的圆角过渡，避免应力集中在型腔与基座主体的连接位置，长期受载时不会出现裂纹扩展的问题。基座底部的安装面采用全平面精磨处理，平面度控制在0.02mm以内，安装时可以与设备安装基准面完全贴合，

　　不需要额外加装调整垫片就能保证安装垂直度，底部轮廓的异形切边一方面是为了避让设备台面上的走线槽与固定凸台，另一方面也能减少基座与安装台面的接触面积，降低平面加工的难度与成本，同时保证核心支撑区域的接触刚度不受影响。从安装边界来看，基座整体的长宽高尺寸适配常规100mm间距的设备安装孔位，两个上部安装孔的中心距按照标准模组接口尺寸设计，可以直接适配市面上多数标准化的气动、液压功能组件，不需要额外制作转接板，中部型腔的内径尺寸适配直径30mm以内的回转轴类零件，型腔深度刚好覆盖传动件的支撑段长度，不会出现轴向窜动的问题。实际选型应用时，这类基座多用于载荷不超过5kN的中轻载工位，比如自动化检测设备的传感器安装基座、

　　小型铣床的工件定位靠山、工装夹具的夹紧单元支撑座，相比标准方形支撑块，这种异形结构在保证同等支撑刚性的前提下，重量降低了近30%，同时预留的避让空间可以让周边的管线、运动部件顺利通过，大幅压缩设备的整体布局尺寸。设计这类结构时，需要重点关注几个核心参数：一是安装孔的位置度公差，必须保证与底部安装基准面的垂直度，否则螺栓锁紧后会出现内应力，长期运行容易导致基座形变；二是中部型腔的圆弧面粗糙度，需要控制在Ra1.6以内，减少与传动件配合时的磨损；三是各个转角位置的圆角处理，所有非配合面的转角都要做不小于R1的圆角，避免加工时出现崩边，同时减少热处理过程中的应力集中问题。另外，基座的材质通常选用45号钢调制处理，表面做发黑防锈处理，部分有耐腐蚀需求的工位也可以选用304不锈钢加工，但需要相应调整安装孔的壁厚，保证刚性满足载荷要求。
