摩托自行车前叉桥顶部连接座结构

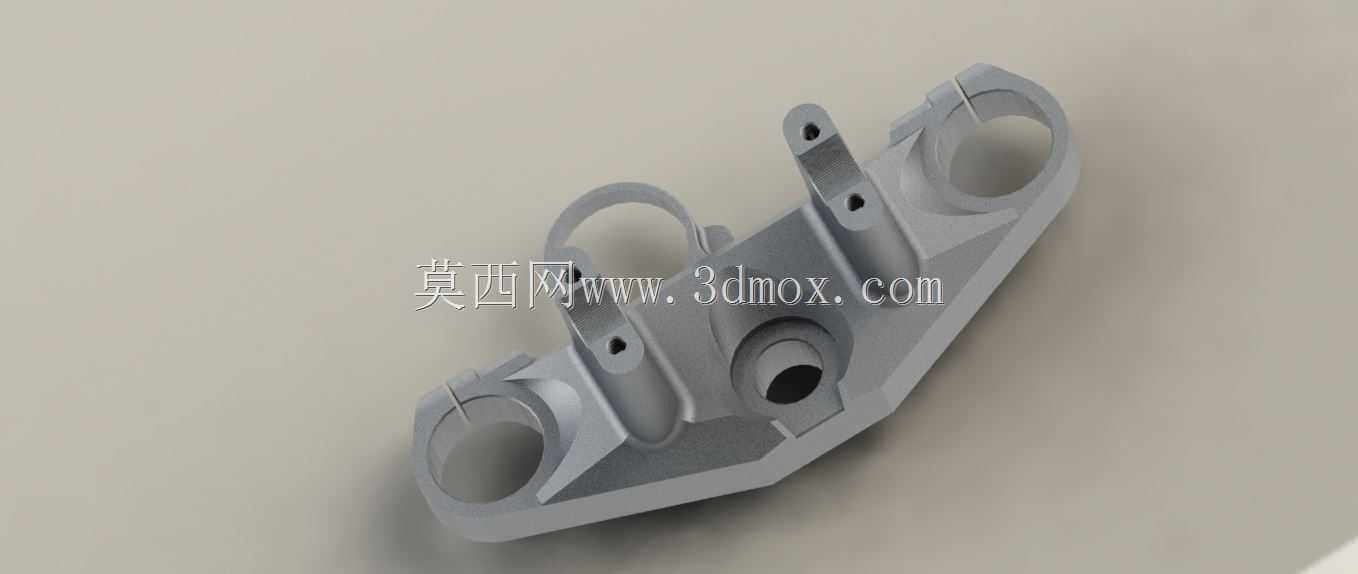

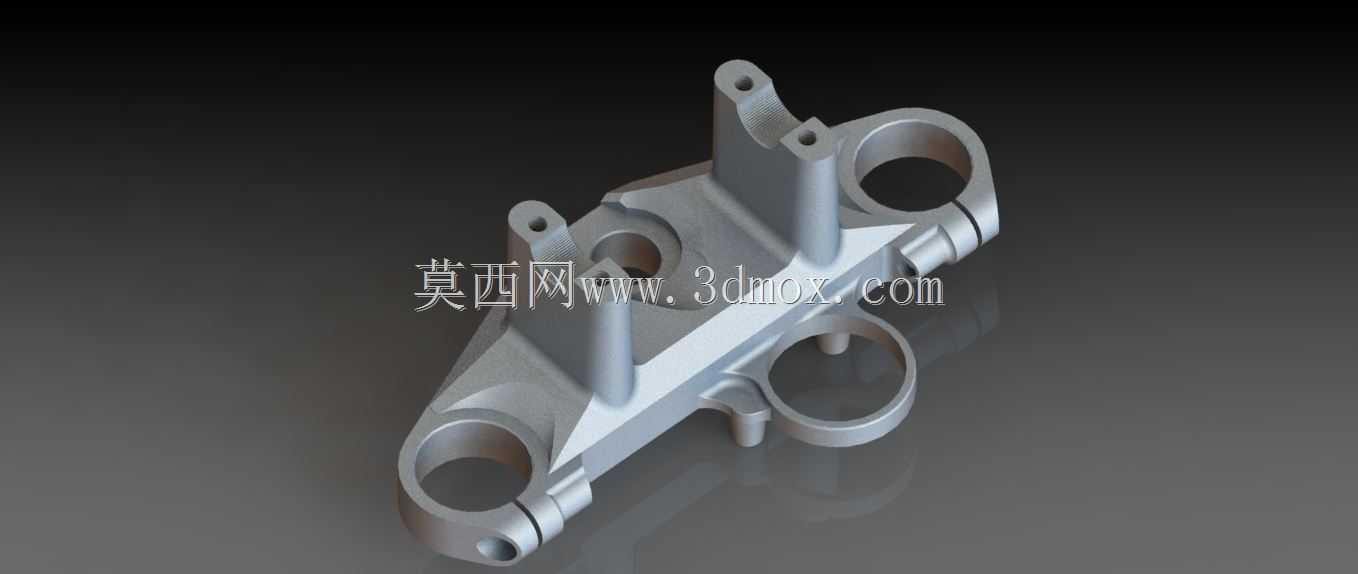

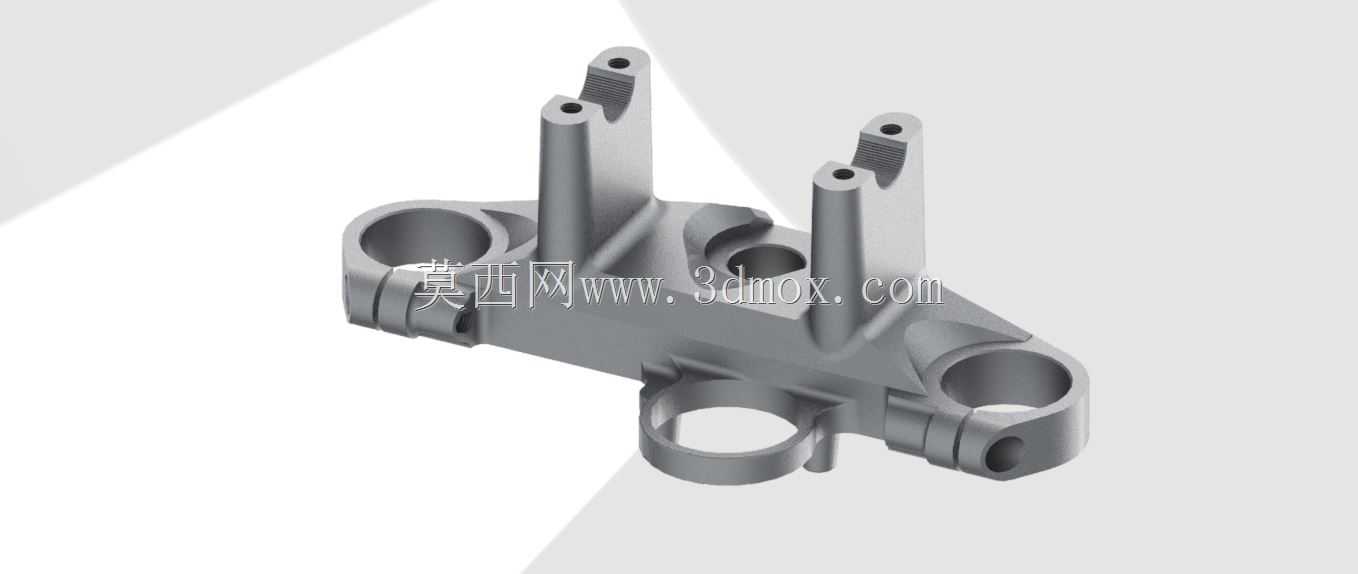

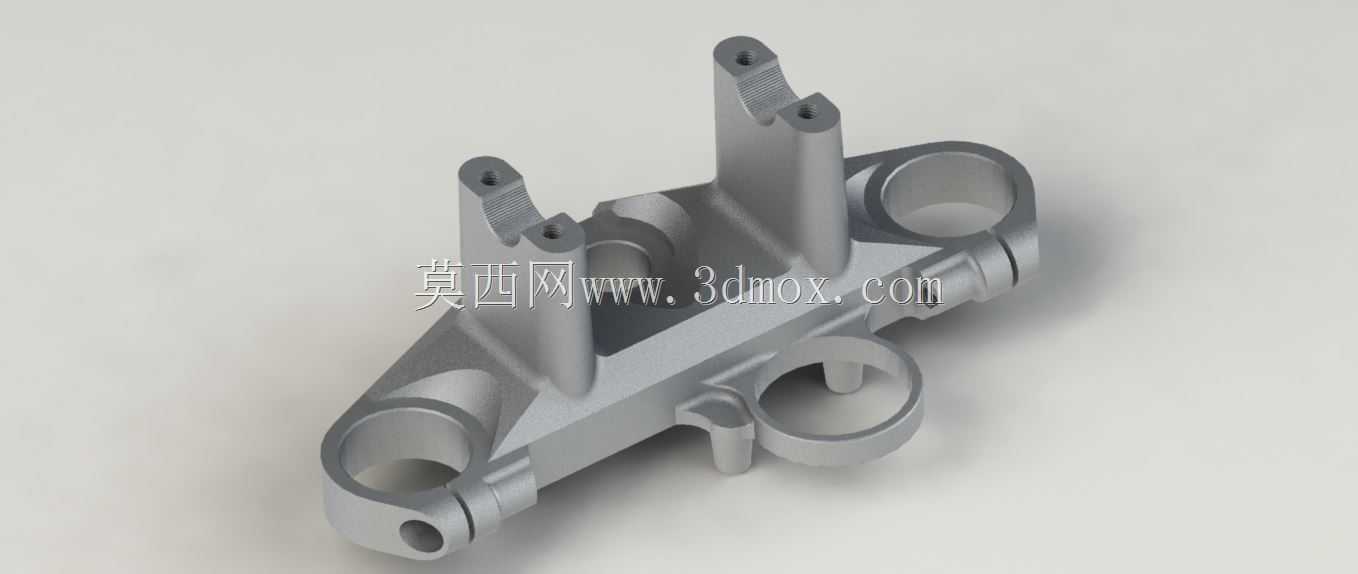

　　在两轮代步与竞速载具的前悬架系统中，叉桥顶部构件是承担转向力传递、前叉立管定位、减震组件协同的核心受力件，日常工况下需要同时承接路面颠簸带来的纵向冲击、转向操作输入的周向扭矩，以及制动过程中产生的前倾弯矩，对结构刚度、安装同轴度、疲劳强度都有明确的工程要求。从结构布局来看，该构件采用一体化铸造成型后做机加工精加工的工艺路线，主体为对称式桥型架构，两侧设置的同轴环形安装孔用于穿接前叉的两根减震套筒，孔位的同轴度公差直接决定前叉上下滑动的顺畅度，若同轴度偏差超过0.05mm，就会导致减震筒运动卡滞、偏磨，大幅缩短减震油封的使用寿命。中部向上延伸的两个带孔凸耳是上联板的安装定位结构，凸耳上的通孔用于穿接紧固螺栓，

　　将叉桥与方向把立管组件刚性连接，凸耳的厚度、孔位中心距需要匹配方向柱的安装间距，同时要保证螺栓连接后的预紧力足够抵消转向时的横向剪切力，避免长期使用后出现连接松旷、转向虚位的问题。构件下部设置的小型凸台与环形限位结构，用于安装前挡泥板支架、刹车线管固定卡扣等附属零件，这些附属安装位的位置设计需要避开减震筒的运动行程，同时预留足够的工具操作空间，方便总装线上的工人快速完成附件装配，不需要额外做避让调整。从设计思路上，该构件没有采用多余的装饰性结构，所有的曲面过渡、加强筋布置都围绕受力路径展开：在两个减震安装孔与中部凸耳的连接区域，做了渐变式的壁厚加厚处理，避免应力集中导致的疲劳断裂，同时在非受力区域做了合理的壁厚减薄，

　　在保证整体刚度满足10万次冲击疲劳测试要求的前提下，尽可能降低构件自重，减少前悬架的簧下质量，提升前轮的贴地性能与操控响应速度。安装边界方面，两侧减震孔的内径尺寸匹配常规30/31/33mm直径的前叉减震筒，孔位端面的加工粗糙度要求达到Ra1.6，保证与减震筒端面贴合后没有装配间隙，中部凸耳的安装孔中心距与常规跨骑车型、越野自行车的方向柱安装尺寸兼容，不需要额外修改适配就可以完成替换装配。实际装车场景中，该构件位于前悬架的上部位置，不会被泥水直接长时间冲刷，因此表面做常规的喷塑或阳极氧化处理即可满足防腐蚀要求，不需要做额外的防水密封结构，构件上所有的安装孔位都设计了倒角，既可以去除机加工产生的毛刺，也能在装配时起到导向作用，

　　降低螺栓穿接的对位难度。在受力仿真验证阶段，该结构在承受2000N纵向冲击载荷时，最大变形量控制在0.12mm以内，最大应力值低于铸造铝合金的屈服强度，能够覆盖日常通勤、非铺装路面行驶的常规工况载荷，不会出现结构性失效。
