螺旋曲面滑动参数化结构设计

　　这类螺旋曲面滑动构件，常应用在散料输送、流体搅拌、物料推送类工况中，核心作用是依托连续螺旋曲面的旋转或轴向滑动动作，完成物料的定向推移、混合导流，相比普通直板推送结构，连续螺旋面可以在更小的安装空间内实现更长的物料输送行程，同时减少物料卡滞、堆积的问题，在粉体输送设备、粘稠物料搅拌装置、小型螺旋给料机构中都能见到同类结构的应用。

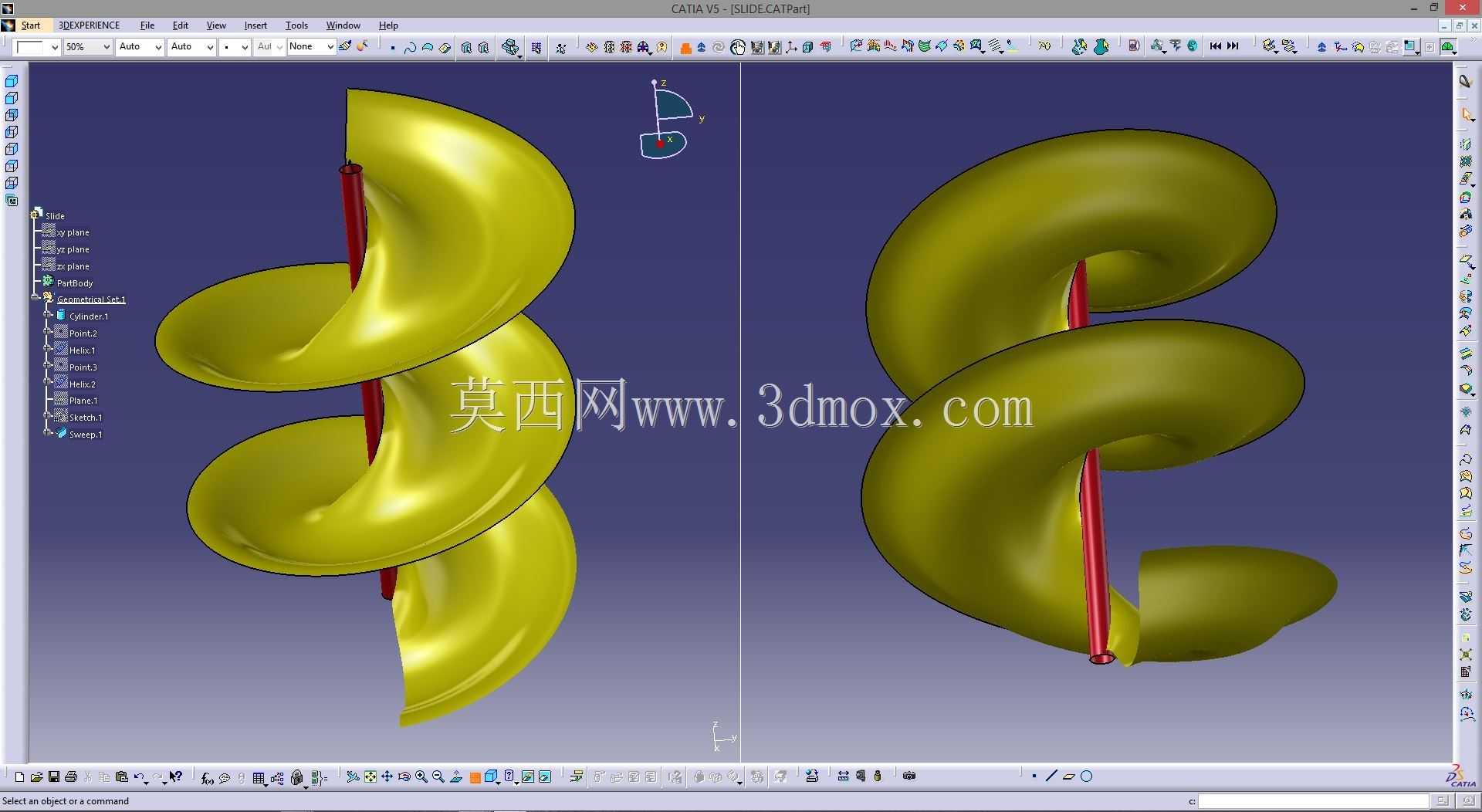

　　从功能特性来看，该结构采用中心杆支撑连续螺旋叶片的布局，中心杆件承担整个螺旋曲面的支撑与传动载荷，螺旋曲面的导程、曲面曲率都做了参数化关联设计，调整中心杆直径、螺旋导程、叶片宽度参数时，整个曲面可以自动完成重构，不需要逐段重新绘制曲面轮廓，能大幅缩短同系列不同规格构件的设计迭代周期。螺旋曲面的表面做了连续顺滑处理，没有突兀的折角与接缝，在接触物料时可以减少物料粘附，降低运行过程中的阻力，同时曲面与中心杆的衔接位置做了圆角过渡，避免应力集中导致的杆件与叶片连接位置断裂，适配长时间连续运转的工况需求。

　　设计过程中，首先要明确安装边界的约束条件：中心杆的直径需要匹配传动端的轴孔配合公差，杆的两端预留轴承安装位与传动连接位，避免安装时与机架、传动部件发生干涉；螺旋叶片的外轮廓直径需要匹配安装腔体内径，预留合理的运行间隙，间隙过大会导致物料推送残留过多，间隙过小则容易在运行时出现叶片刮蹭腔壁的问题。参数化设计的核心逻辑是将螺旋线的导程、圈数、叶片截面轮廓、中心杆直径作为可变参数，所有曲面特征都与这些基础参数做全关联，当需要适配不同输送量、不同行程的设备需求时，只需要修改对应参数，就能自动生成符合尺寸要求的新结构，不需要重新搭建建模特征树，也能避免手动修改时出现的曲面错位、特征报错问题。

　　从实际应用的选型角度来看，这类结构的外形尺寸需要匹配设备的安装腔体长度，螺旋段的有效工作长度要覆盖物料的进料口到出料口的全部行程，中心杆的伸出端长度要满足传动轮、联轴器的安装空间需求，不能超出设备的整体安装边界。曲面的螺旋方向需要匹配设备的运转方向，左旋与右旋螺旋面对应的物料推送方向完全相反，设计时需要结合传动端的转向提前确认，避免安装后出现物料反向输送的问题。叶片的厚度参数需要结合输送物料的磨琢性调整，输送硬质颗粒物料时适当增加叶片厚度提升耐磨性能，输送轻质粉体、流体物料时可以适当减小厚度降低构件自重，减少传动端的载荷。

　　在结构细节处理上，螺旋曲面的末端做了收边处理，避免叶片边缘过于锋利导致安装、维护过程中出现磕碰损伤，同时末端曲面的平滑过渡可以减少物料在出料端的堆积残留。中心杆与螺旋叶片的连接位置采用一体化曲面衔接，相比焊接拼接的结构，不存在焊缝腐蚀、焊缝开裂的隐患，整体结构强度更高，也更适配有卫生要求的食品、医药类物料输送工况，不会在缝隙位置残留物料滋生细菌。这类参数化结构可以快速衍生出不同导程、不同直径的系列化构件，适配不同处理量的设备需求，不需要针对每个规格重新开展建模工作，能有效提升系列化产品的设计效率，减少重复建模的工作量，也能保证同系列构件的设计一致性，降低后续加工、装配环节的出错概率。
