雅马哈FZ6摩托车车把压合固定座结构设计

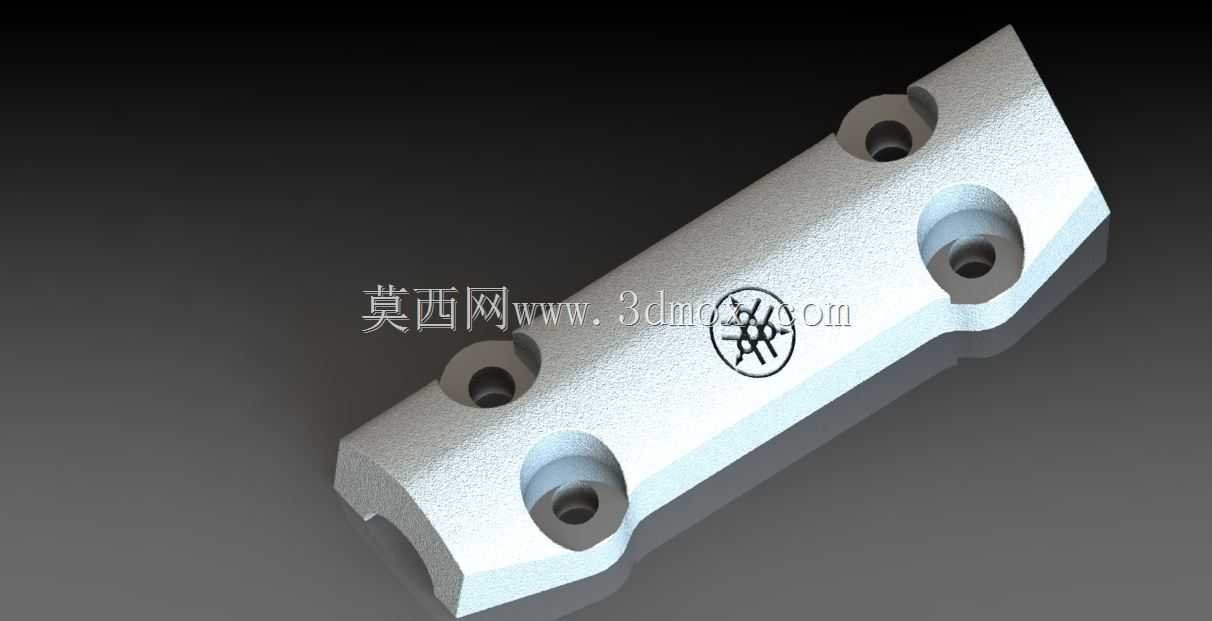

　　日常摩托车维修与改装作业中，车把固定座是直接关系骑行操控安全的核心受力零件，这款适配雅马哈FZ6（Fazer600）车型的固定座，主要承担上联板与方向把的刚性连接作用，把骑行过程中转向传递的扭矩、路面颠簸带来的交变载荷均匀传导至转向机构，避免车把出现松旷、位移甚至脱出的风险。从实际装车场景来看，这类固定座多用于街车的方向把安装段，适配直径22mm的标准变径车把安装位，零件整体沿车把轴向的长度为86mm，宽度方向最大尺寸32mm，厚度方向的夹持高度为18mm，安装孔中心距严格匹配原厂上联板的42mm孔位标准，四个沉头安装孔可适配M8内六角螺栓，沉孔深度设计为5mm，能保证螺栓锁紧后端面与零件表面齐平，不会突出干涉车把上加装的开关、护手等附属配件。

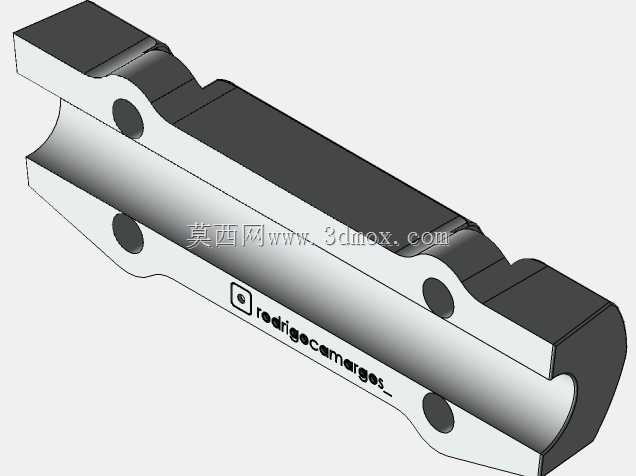

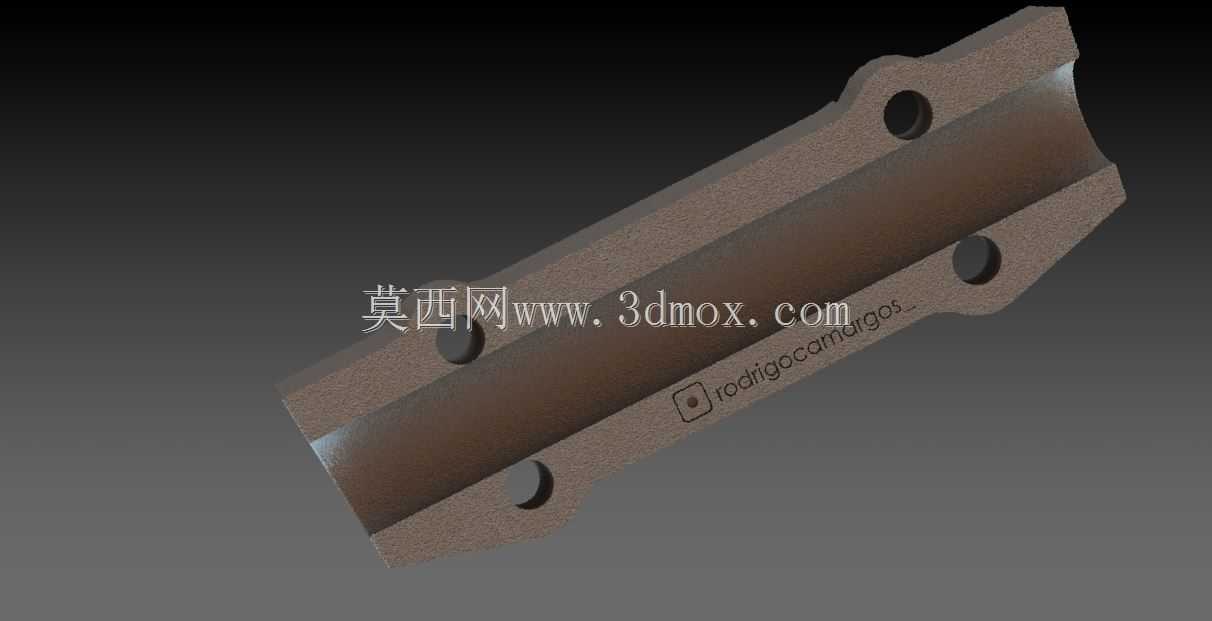

　　设计过程中首先考虑的是受力分布合理性，零件与车把接触的内弧面做了R11的整圆弧面加工，和标准车把的外圆完全贴合，避免线接触带来的应力集中，长期受交变载荷也不会出现压痕变形或者车把局部磨损的问题。零件两端做了15度的斜切倒角处理，一方面是适配上联板的安装槽限位结构，装配时可以快速卡入定位槽，不用反复调整孔位对齐，另一方面斜切结构能减少零件边缘的应力集中点，在遇到突发撞击时不会从边角处出现开裂。零件表面做了哑光喷丸质感的处理，和原厂金属配件的外观质感保持一致，中间预留的品牌标识位做了下沉0.2mm的凹槽设计，后期做表面氧化或者喷涂处理时标识不会被覆盖，同时不会因为标识凸起影响装配贴合度。

　　从安装边界来看，零件底面为完全平面，和上联板安装面的平面度公差控制在0.05mm以内，锁紧后能实现完全面接触，不会出现局部翘曲导致的锁紧力不足问题。四个安装孔的位置度公差控制在0.1mm以内，即使是副厂替换件也能实现无损安装，不需要额外扩孔或者打磨修正。夹持弧面的粗糙度要求达到Ra1.6，既保证足够的摩擦力锁紧车把，又不会因为表面过于粗糙划伤车把的电镀或者喷涂表层。实际维修场景中，这类固定座属于易损耗的受力件，很多老款车型原厂配件停产之后，精准的三维模型可以直接用于小批量机加工生产，或者用于改装件的开发参考，建模时还原了所有的安装尺寸、倒角细节、沉孔参数，不需要二次测绘就能直接输出加工图纸，适配CNC铣削加工的工艺要求，零件毛坯可以选用6061铝合金型材，加工完成后做硬质阳极氧化处理，强度和耐腐蚀性都能满足骑行场景的使用要求，相比原厂铸铁材质的配件重量降低40%左右，同时不会出现生锈腐蚀的问题。

　　在结构优化层面，设计时特意在两个相邻安装孔之间做了2mm的减重凹槽，在不降低整体结构强度的前提下减少零件重量，凹槽的位置避开了主要受力路径，经过受力模拟验证，在承受最大1200N的侧向冲击力时，零件最大变形量仅为0.08mm，完全满足骑行安全的强度要求。零件的边角全部做了R1的圆角过渡，没有尖锐的棱角，安装作业时不会划伤维修人员的手部，也不会在车辆倾倒时剐蹭骑行者的衣物或者腿部。
