卡波式USB接口结构三维建模作品

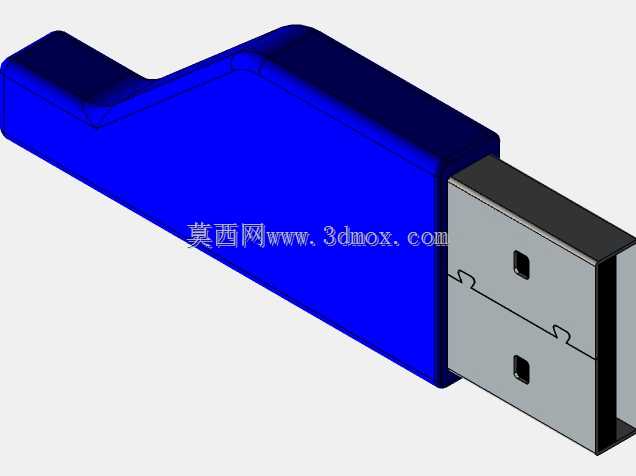

　　在消费电子、工业控制、嵌入式设备开发领域，USB接口是目前应用覆盖范围最广的有线连接部件，小到便携数码外设、大到工业检测终端的调试端口，都能见到这类接口的身影。本次建模的卡波结构USB接口，在常规公头接口的基础上优化了插拔受力结构，区别于传统平直公头的应力集中问题，在接口根部做了弧形过渡的加强处理，能有效降低频繁插拔过程中接口根部断裂的概率，适配需要反复插拔连接的测试工位、移动外设连接场景。从实际使用场景来看，这类接口既可以作为U盘等便携存储设备的外露连接端，也可以作为设备内置主板的外接拓展端口，在工业手持终端、便携式检测仪器上应用时，加强后的根部结构能承受更大的侧向拉扯力，避免日常使用中线缆拖拽造成的接口开焊、壳体开裂问题。

　　建模过程中首先确定了接口的核心配合尺寸，公头金属插接段的宽度、厚度严格遵循通用USB接口的互换性要求，保证能和市面上所有标准母座顺畅配合，插拔行程控制在合理区间，既不会出现插入过松导致的接触不良，也不会因为过紧造成母座弹片过度磨损。接口的绝缘基座部分做了定位卡槽设计，装配时金属屏蔽壳可以通过卡槽和基座卡合固定，不需要额外打胶就能实现壳体和基座的牢固连接，金属外壳的边缘做了圆角导边处理，插入母座时不会刮伤母座的金属屏蔽层，同时也能避免装配过程中锋利边缘划伤操作人员。尾部的线缆出线位置做了锥形的应力释放结构，和线缆外皮的护套配合后，能分散线缆弯折时的应力，避免线缆芯线在出线位置反复弯折造成的断线问题，这个结构在移动设备、

　　手持外设的接口设计中尤为关键，很多消费类USB线缆的失效都出现在根部出线位置，合理的应力释放结构能将接口的整体使用寿命提升三倍以上。建模时对接口内部的触点排布做了等比例还原，四个信号触点的间距、凸起高度都符合通用传输要求，触点下方的绝缘基座预留了焊盘位置，实际生产时可以直接将线缆芯线焊接在对应焊盘上，不需要额外做治具定位。金属屏蔽壳的两侧设计了弹性弹片，插入母座后弹片会和母座的金属外壳紧密接触，实现良好的电磁屏蔽效果，在传输高速信号时能降低外界电磁干扰对信号完整性的影响，适配工业现场复杂电磁环境下的设备连接需求。从安装边界来看，这类接口如果作为设备内置端口使用，面板开孔尺寸只需要匹配接口金属段的外形尺寸即可，

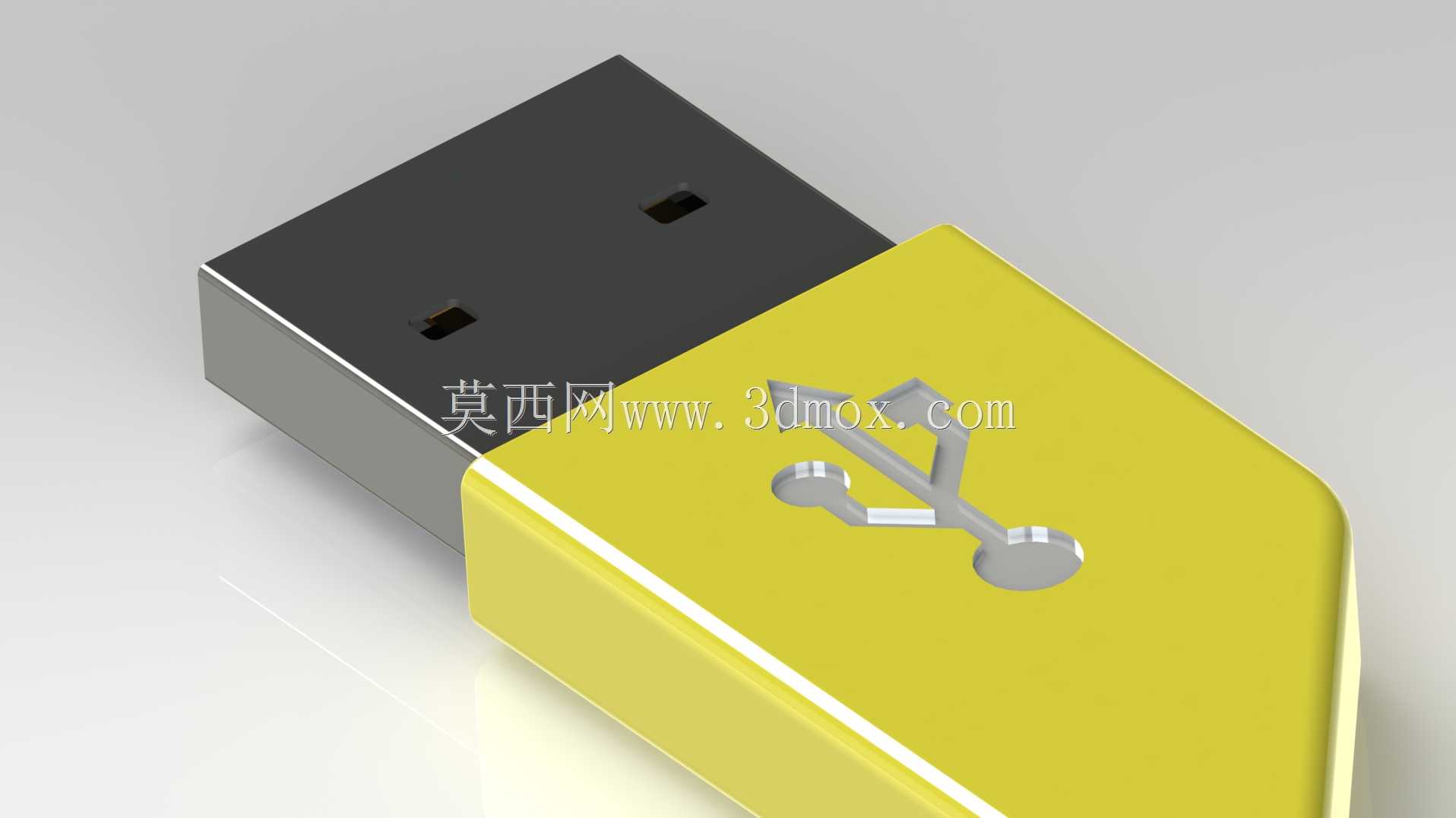

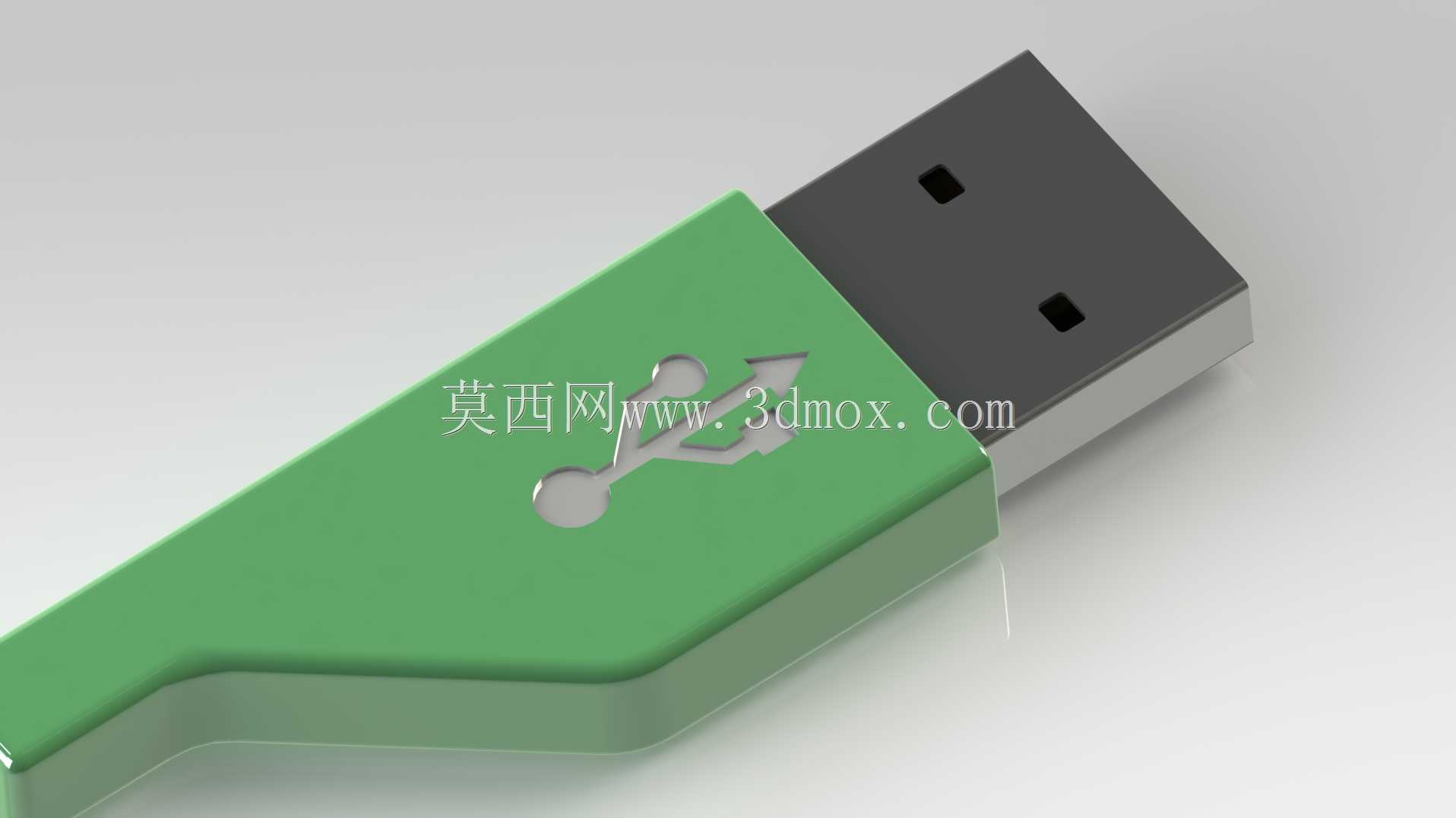

　　接口尾部的绝缘基座预留了固定柱，可以直接通过热熔柱固定在设备壳体内部，不需要额外设计螺丝固定位，能有效节省设备内部的安装空间，对于内部空间紧凑的便携设备来说十分友好。如果作为外置线缆端的接头使用，尾部的应力释放结构可以适配不同线径的屏蔽线缆，只需要调整护套的配合尺寸就能覆盖常用的线缆规格，不需要重新开模制作主体结构。建模过程中特意还原了接口表面的USB标识凸印，实际生产中这个标识可以通过模具一体成型，不需要后续丝印加工，长期使用也不会出现标识磨损脱落的问题，方便用户快速识别接口方向，避免反插造成的接口损坏。整体结构没有多余的复杂曲面，所有的加强筋、卡槽结构都符合注塑成型的工艺要求，拔模角度控制在合理范围，生产时不会出现脱模困难、壁厚不均导致的缩水问题，金属屏蔽壳采用冲压折弯工艺即可加工成型，不需要复杂的机加工工序，能有效控制量产成本。在结构验证阶段，通过模拟插拔过程的受力分布，可以看到弧形过渡的根部结构将插拔时的侧向力均匀分散到整个基座上，不会出现传统直头接口根部应力集中的问题，即使承受超过常规使用的侧向拉力，接口也不会出现断裂变形，完全满足日常使用和工业场景下的可靠性要求。
