小型旋转车床夹紧进给总成结构设计

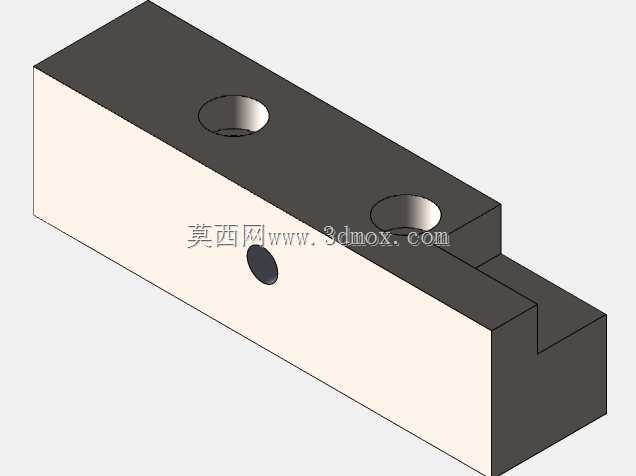

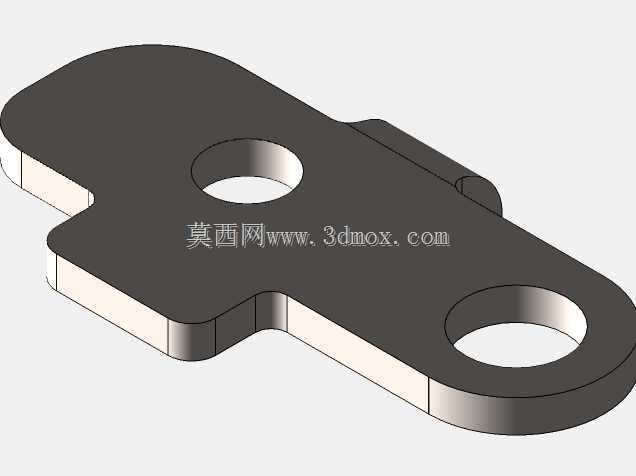

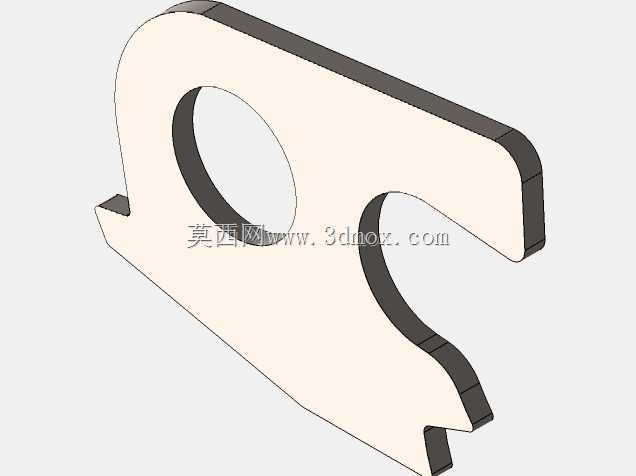

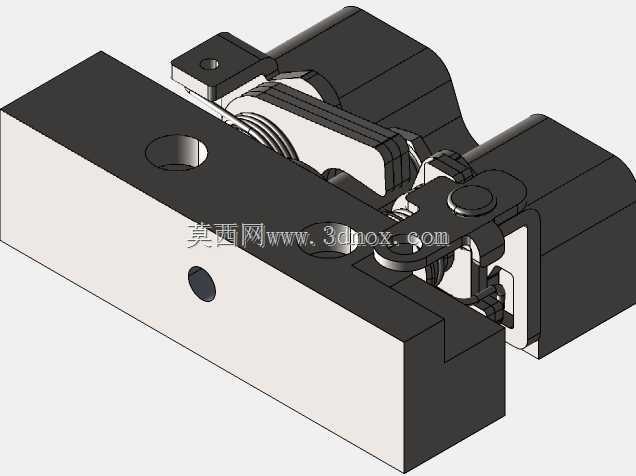

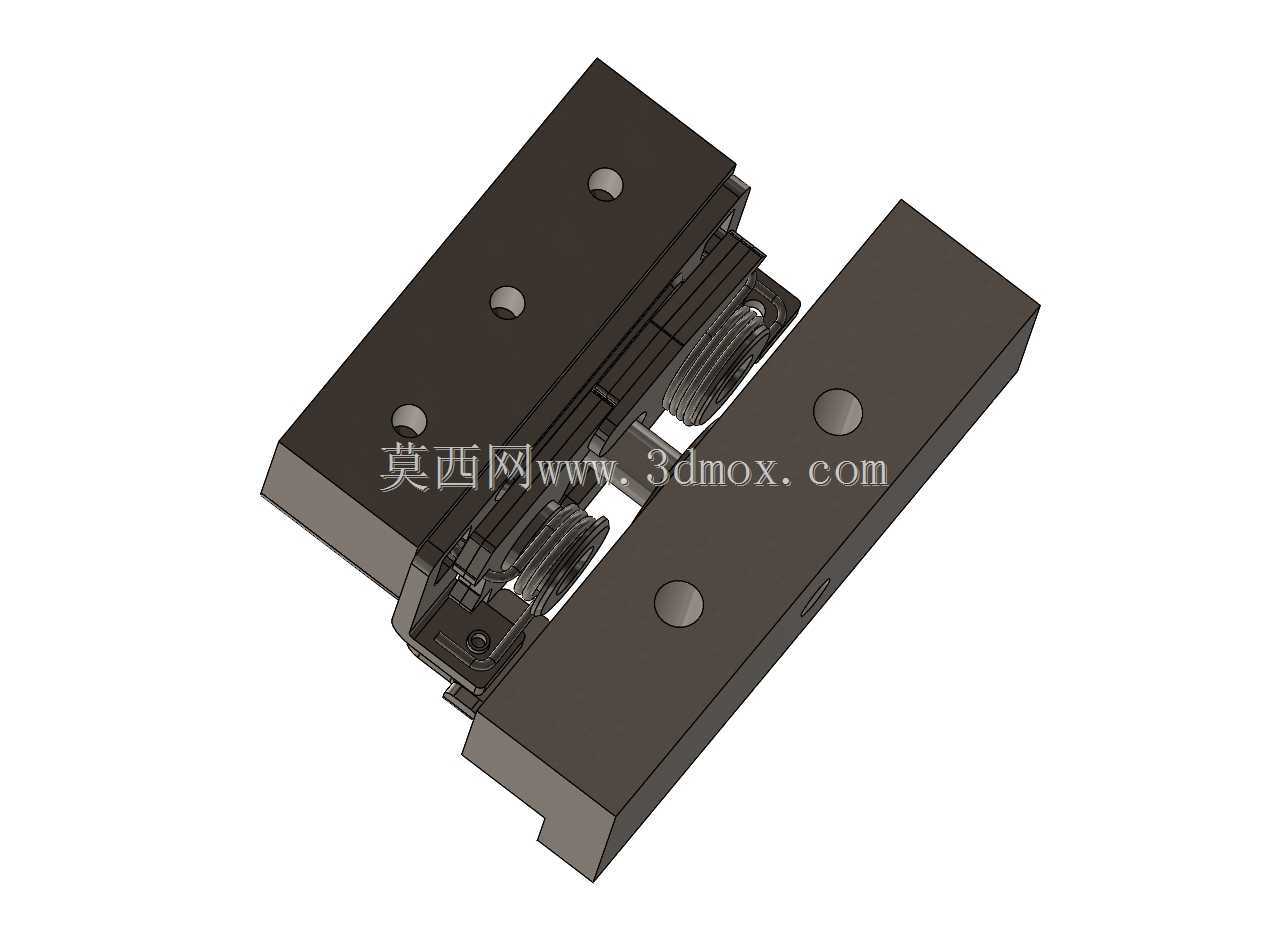

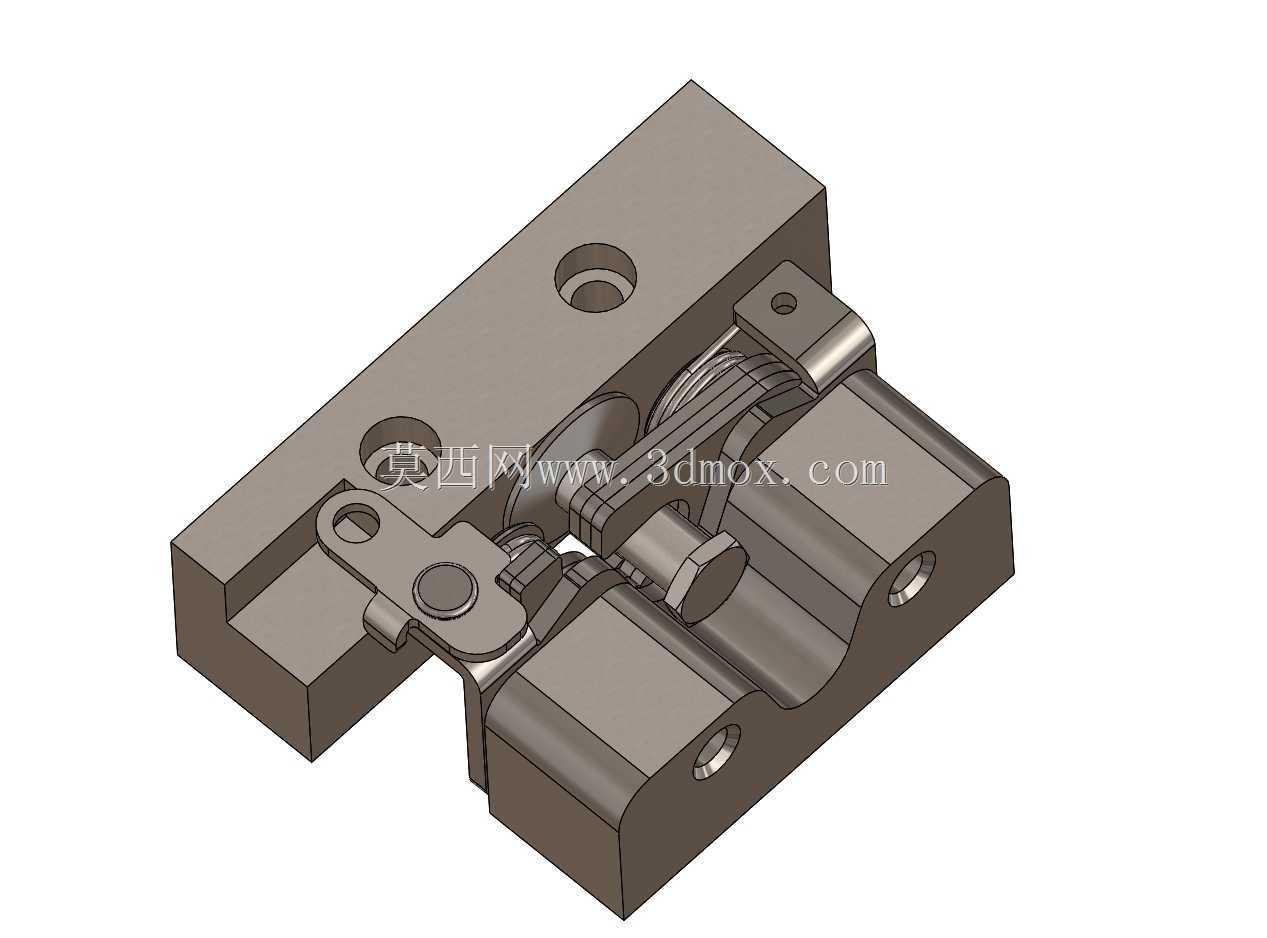

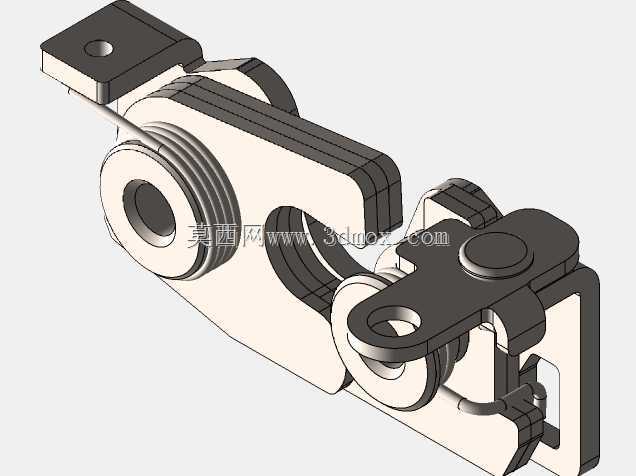

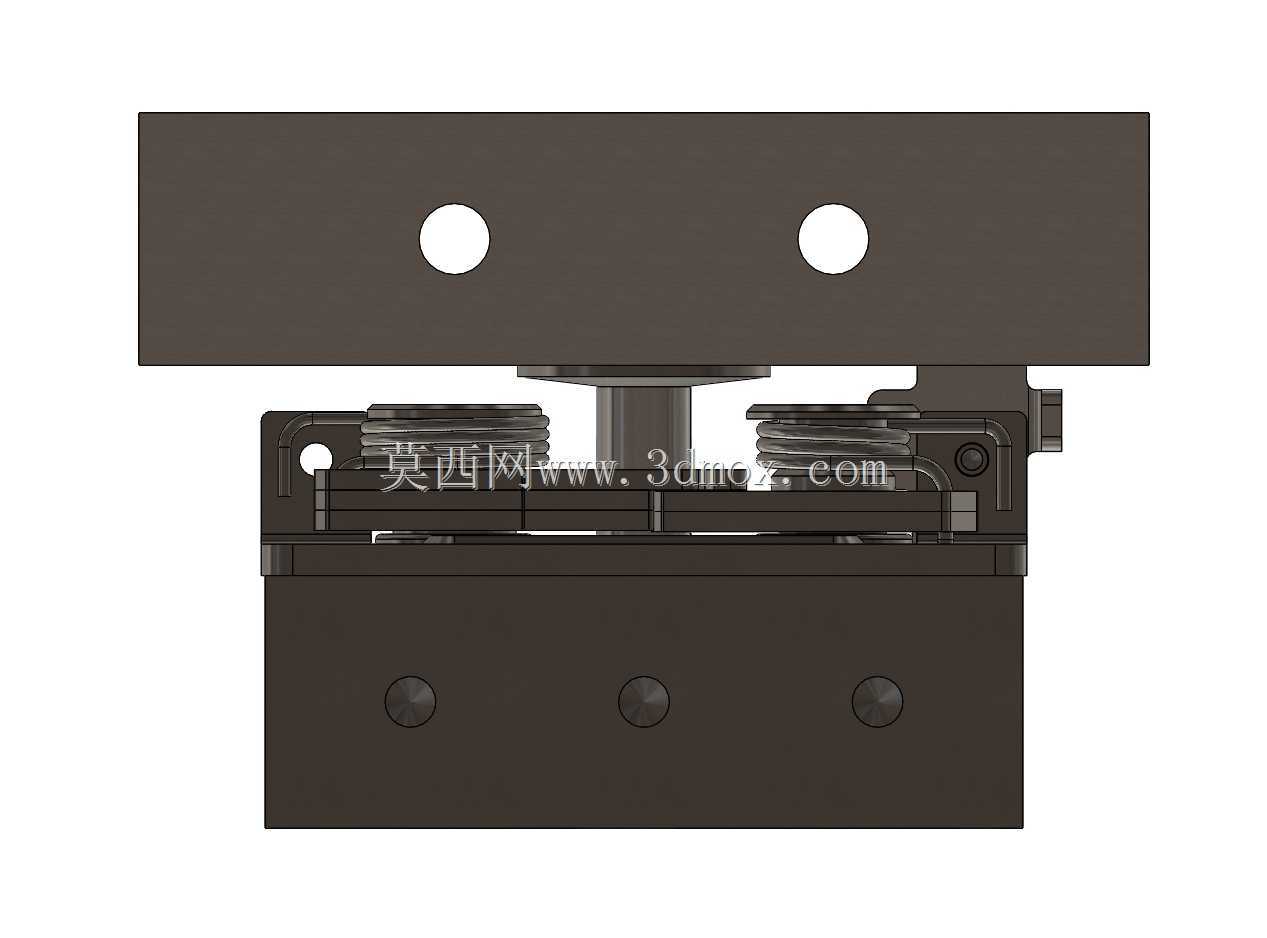

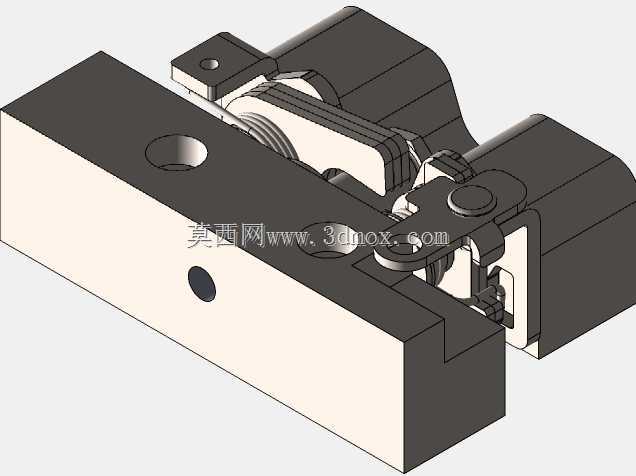

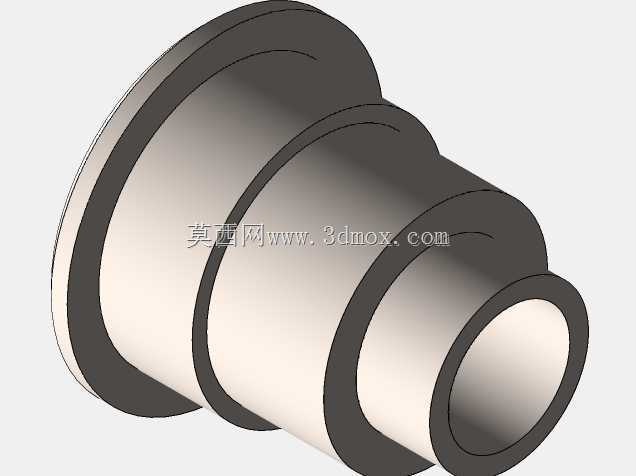

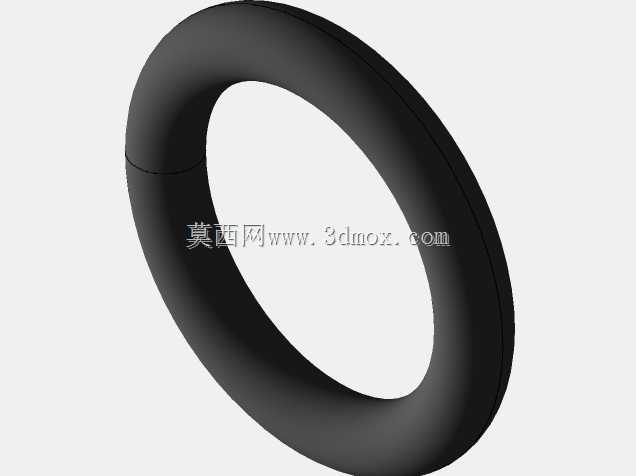

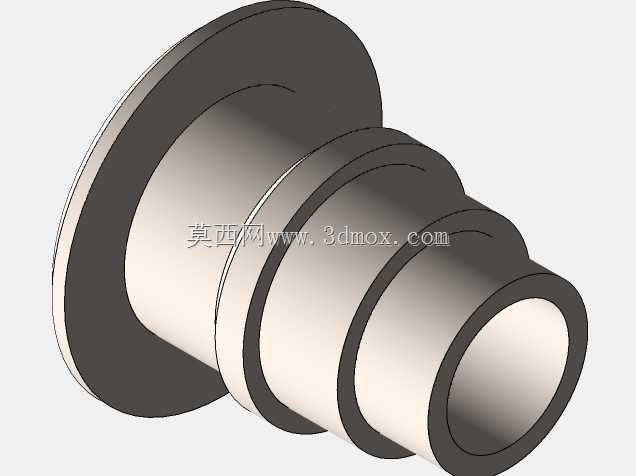

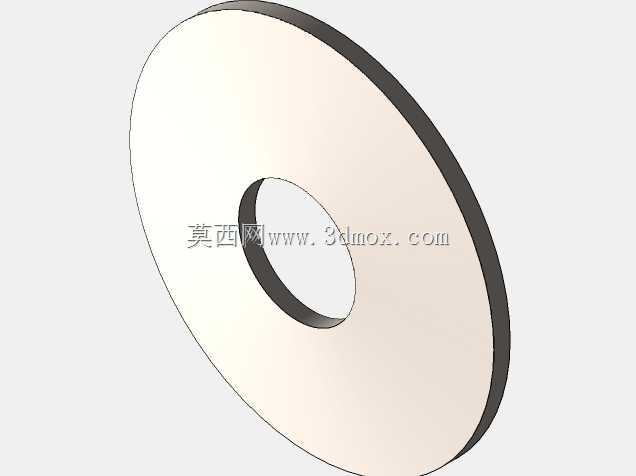

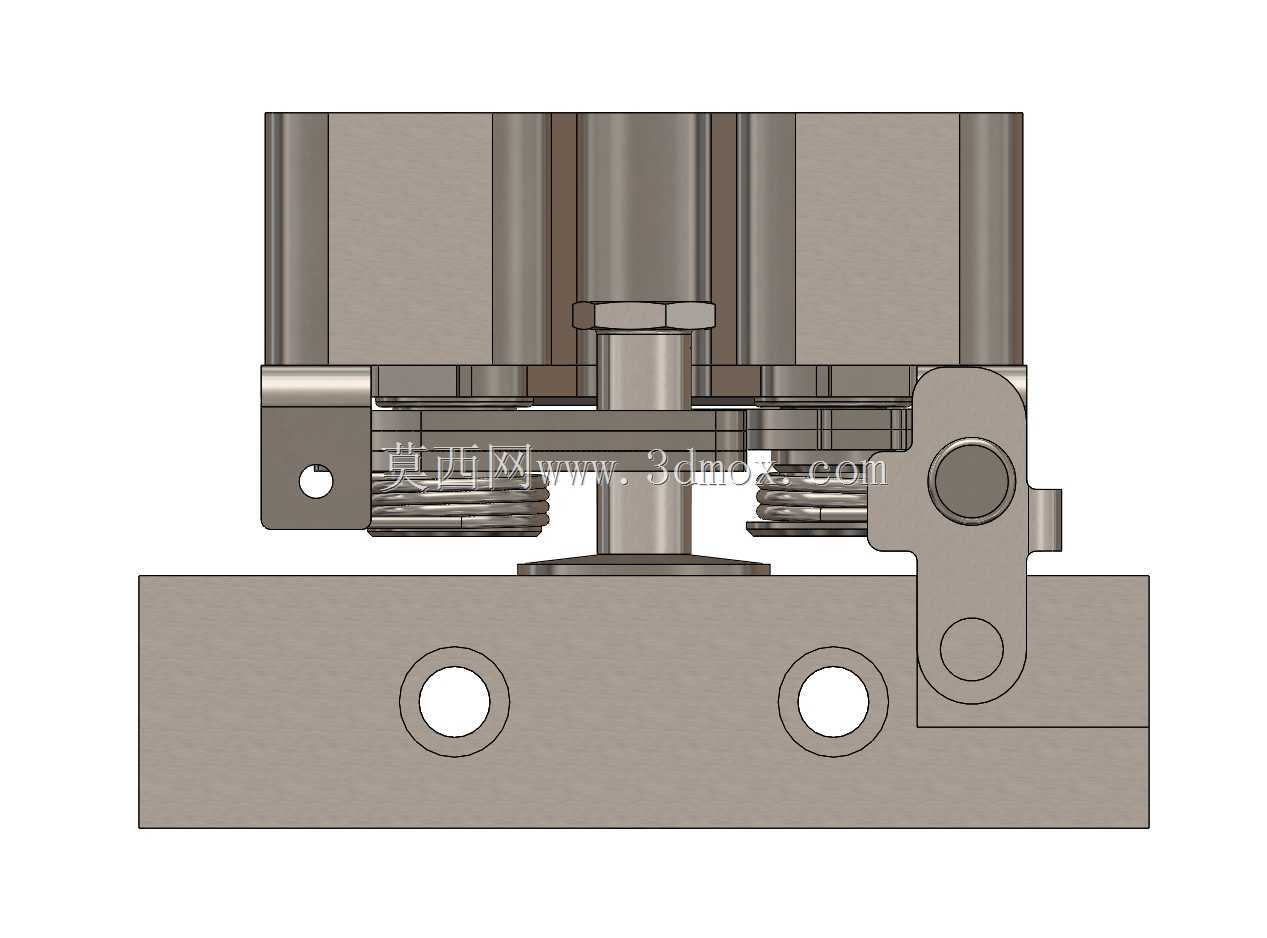

　　这套旋转车床总成是面向小型精密零件车削加工场景设计的核心功能组件，主要适配仪表车床、小型台式旋转车床的主轴侧装夹工位，承担工件装夹定位、切削进给导向的核心作用，在小直径轴类、套类零件的批量车削、修配加工场景中应用广泛，常见于五金零配件加工车间、仪表零件修配工位、教学实训车床的配套结构中。从实际加工工况来看，该总成直接对接车床主轴输出端，安装时需匹配主轴端面的定位止口，整体安装边界控制在紧凑的矩形空间内，底座部分的两个沉头安装孔与床身对应定位孔同轴度要求控制在0.02mm以内，避免装夹后工件出现径向跳动影响加工精度。总成的核心功能分为两部分，一是快速夹紧定位功能，前端的铰接式压块配合弹簧复位结构，可实现工件的快速装夹与拆卸，

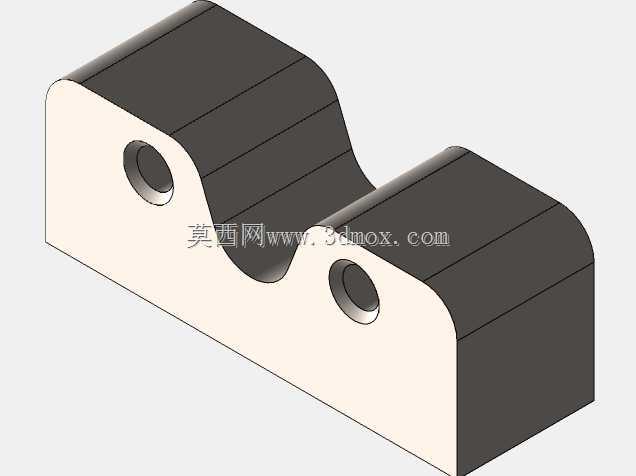

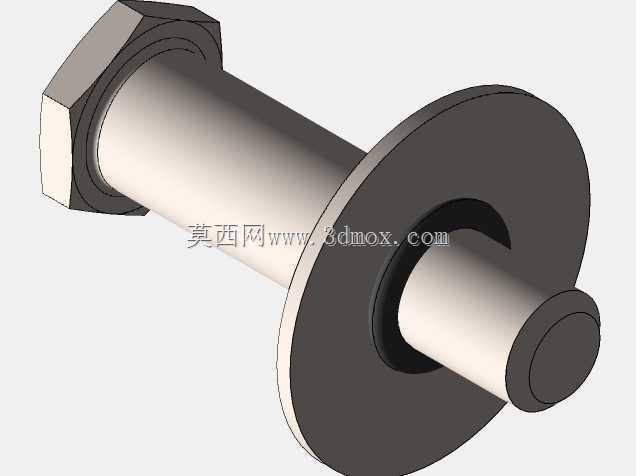

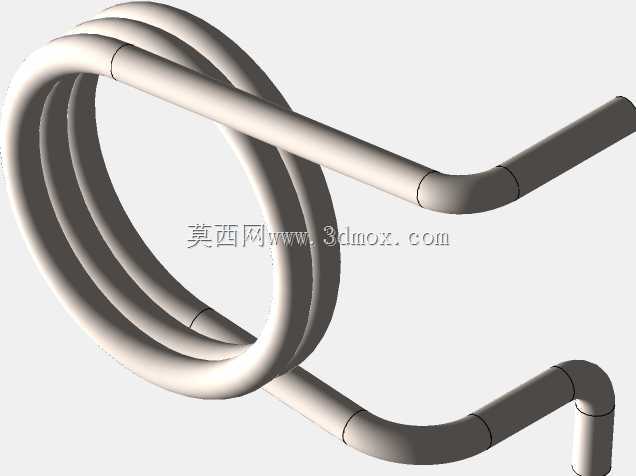

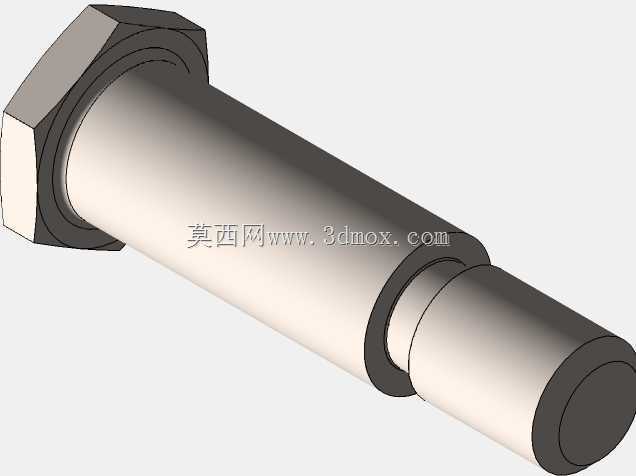

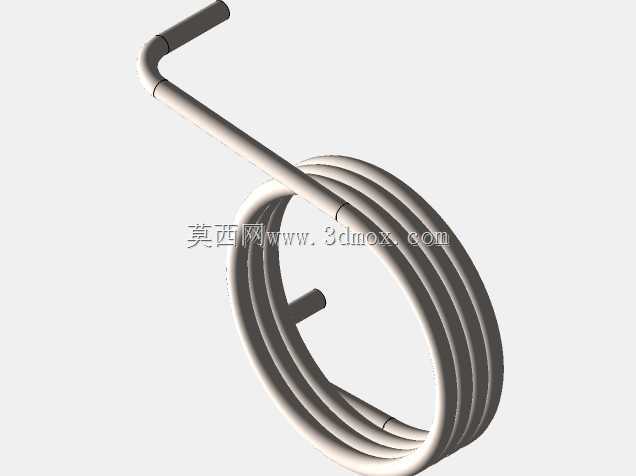

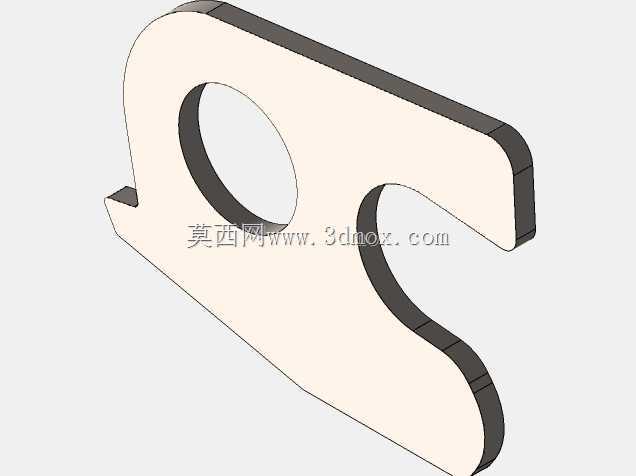

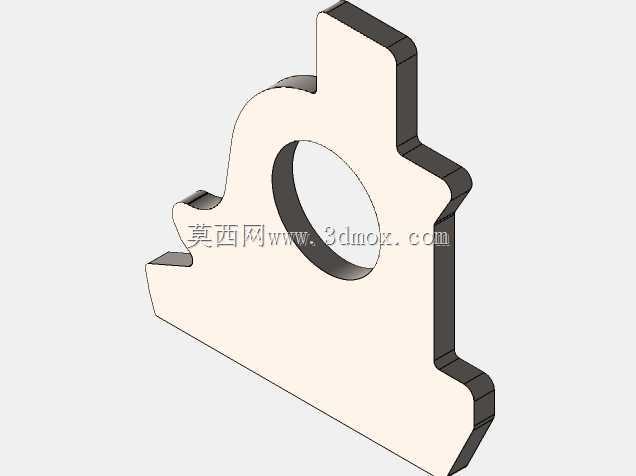

　　压块的圆弧夹持面针对常见的小直径圆棒料做了贴合设计，夹持时接触面积可达70%以上，避免硬夹持造成的工件表面夹伤，同时铰接处的销轴采用间隙配合设计，开合行程控制在合理范围，单手即可完成装夹操作，适配批量加工时的快换需求。二是进给导向功能，总成内部的滑动配合面经过研磨处理，配合间隙控制在0.01mm以内，车削过程中可沿轴向平稳进给，承受切削过程中的径向切削力，不会出现窜动问题。设计过程中优先考虑了加工工艺性，所有外部结构面均采用平面与圆弧过渡，没有复杂的异形曲面，普通铣床、线切割设备即可完成大部分零件的加工，降低了零件的制造成本；内部的弹簧安装槽做了倒角导向处理，装配时弹簧可顺利入位，不需要额外的专用工装，铰接销轴的端部设计了防脱卡槽，

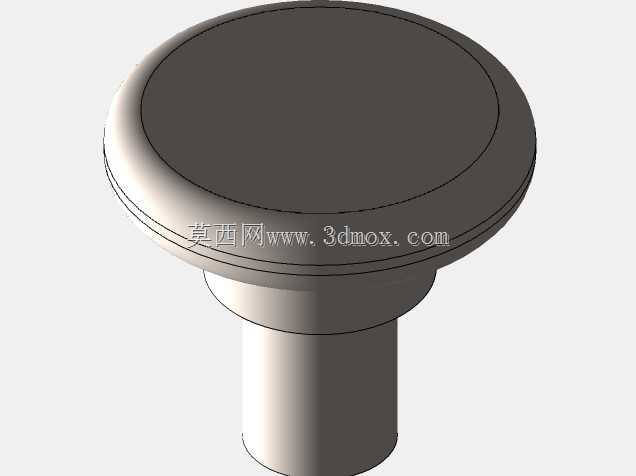

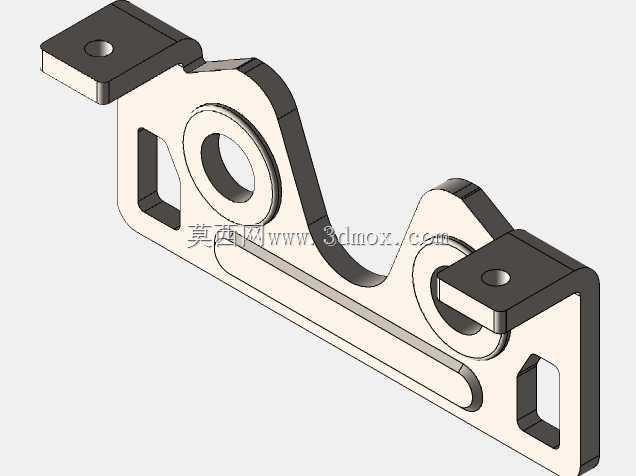

　　装配后卡入卡簧即可避免销轴在设备运行过程中脱出，提升了结构的运行可靠性。从安装适配性来看，总成底座的安装孔距做了通用化设计，可适配多数小型仪表车床的床身安装位，不需要对床身做额外的改造即可直接替换原有老旧的夹紧总成；总成的整体重量控制在合理范围，单人即可完成拆装更换，降低了设备维护的难度。实际运行过程中，该总成的夹紧力可通过尾部的调节螺栓进行微调，针对不同材质的工件，比如铝件、铜件、小型钢件，可调整到合适的夹紧力，既保证装夹牢固不会在切削过程中打滑，又不会因为夹紧力过大造成薄壁工件变形。总成的滑动接触面设计了预留的润滑脂注油空间，日常维护时只需要定期注入润滑脂，即可保证滑动面的润滑效果，减少磨损，延长部件的使用寿命。在结构细节上，

　　夹持压块的表面做了防滑处理，即使是表面较为光滑的冷拉圆棒料，装夹后也不会出现轴向窜动；总成的各个外露棱边均做了倒角去毛刺处理，避免操作人员在装夹工件、清理切屑时被锐边划伤，符合机械加工设备的安全设计要求。针对车削过程中切屑容易进入滑动间隙的问题，总成的滑动配合面外侧设计了挡屑边，可阻挡大部分带状切屑进入配合间隙，减少切屑磨损造成的配合间隙变大问题，降低日常维护的频率。
