盘式制动器衬块钢背板落料冲压模具

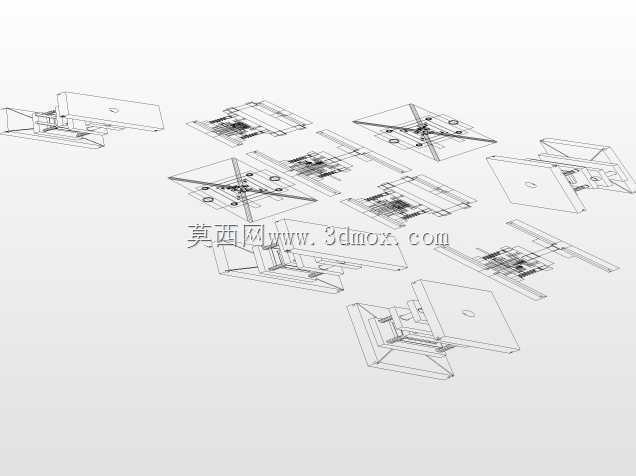

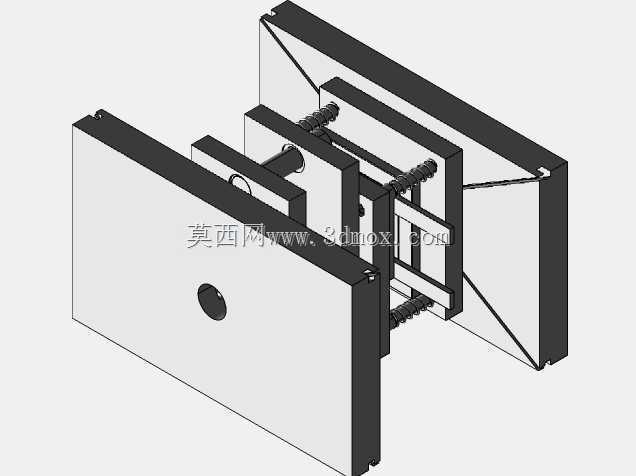

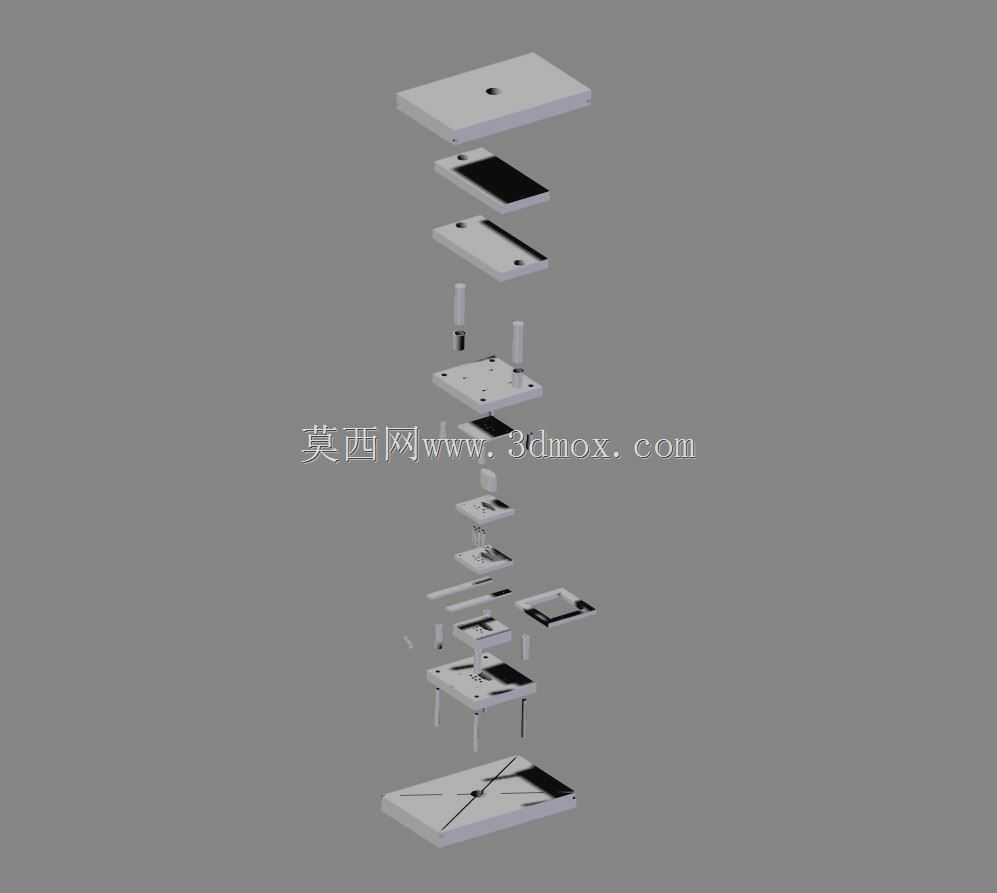

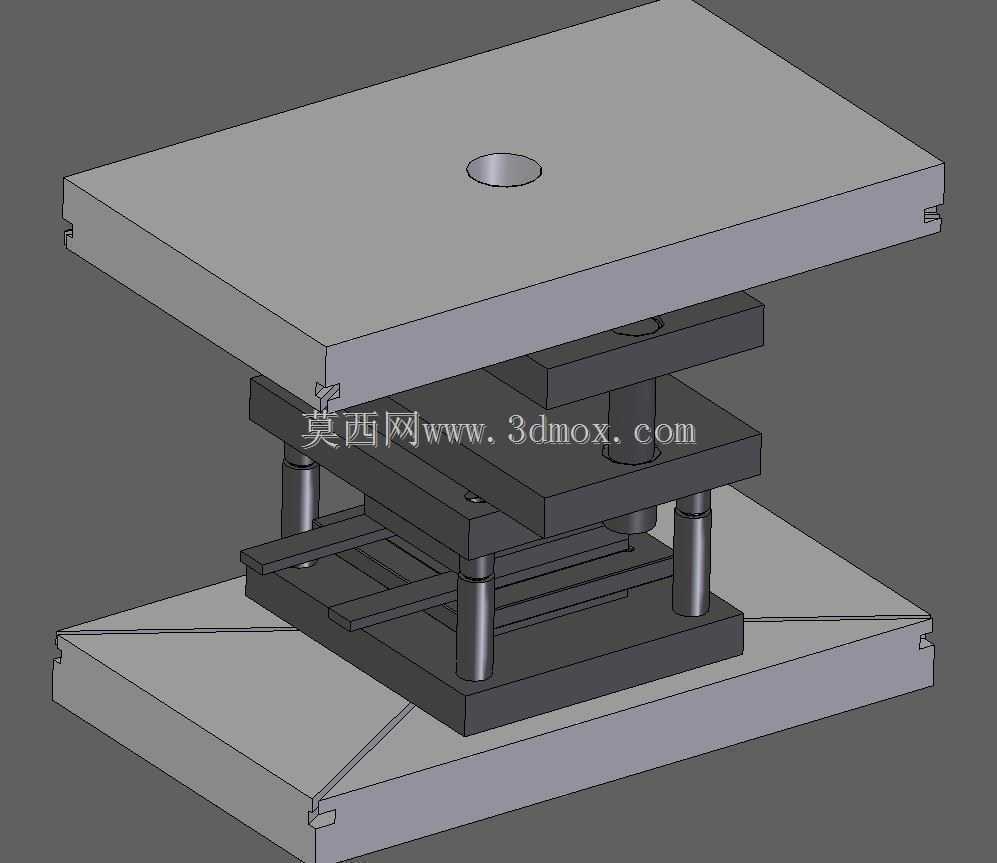

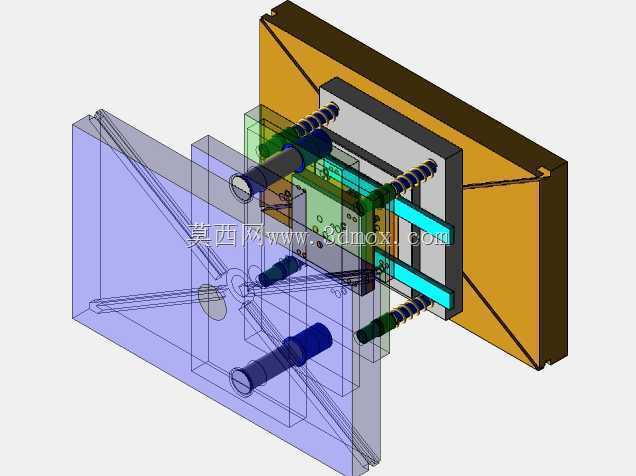

　　这套冷冲压落料模具，主要服务于盘式制动器衬块钢背板的批量冲裁加工工序，是汽车制动部件生产线上的核心工装之一。在乘用车、商用车的盘式制动系统装配环节，衬块钢背板是摩擦片的承载基体，需要承担制动过程中的剪切力、压应力以及热传导负载，其毛坯的冲裁精度直接决定后续摩擦材料粘接、总成装配的尺寸一致性，这套模具正是针对该零件的平板落料工序开发的专用工装。从结构布局来看，该模具采用典型的后侧导柱模架结构，上下模座采用铸铁材质加工，保证长期冲压作业下的刚性与抗变形能力，导柱导套配合间隙控制在H7/h6精度等级，能够在连续冲程中保证凸凹模的对中精度，避免啃模、毛刺超差等常见冲压缺陷。模具的工作部分，凸模与凹模采用合金工具钢淬硬处理，

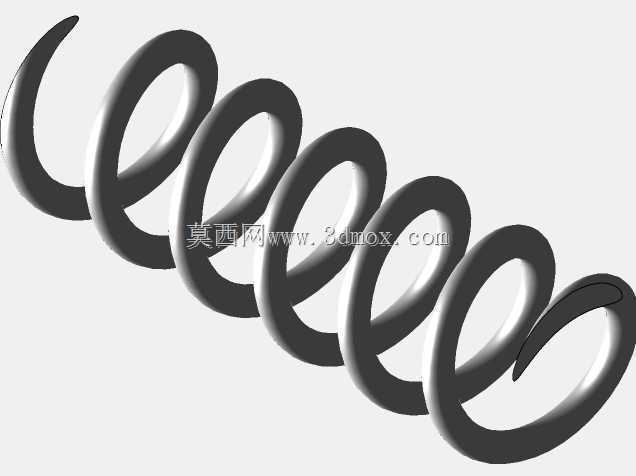

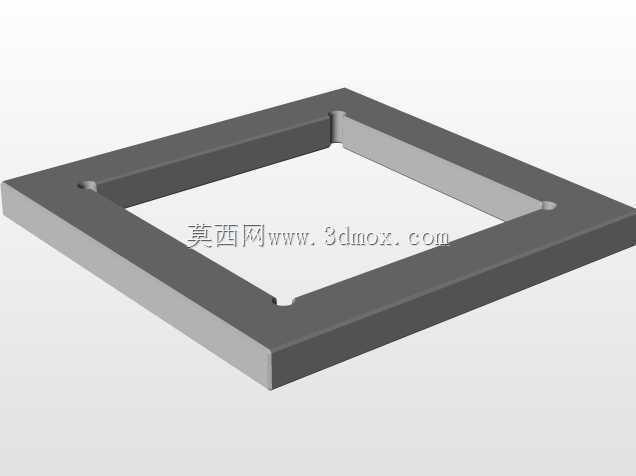

　　刃口部位做了小圆弧过渡优化，冲裁过程中可以让材料断裂带更均匀，减少钢背板毛坯的断面塌角与毛刺高度，满足后续压型、粘接工序对毛坯断面质量的要求。卸料装置采用弹性卸料板结构，内置矩形螺旋弹簧提供卸料力，冲裁完成后可以及时将箍在凸模上的板料卸下，同时压料板在冲裁前会先压紧板料，防止板料在冲裁过程中发生翘曲移位，保证落料件的平面度。在实际生产场景中，这套模具适配常规开式机械压力机安装，上下模座的安装槽、模柄尺寸按照通用压力机的滑块、工作台接口尺寸设计，不需要额外改装即可快速上线。模具的闭合高度、开模行程经过匹配计算，能够适配厚度2-4mm的热轧钢板或冷轧酸洗板的冲裁作业，刚好覆盖盘式制动器衬块钢背板的常用材料厚度范围。从安装边界来看，

　　下模座设置了定位挡料销，条料送进时可以通过挡料销快速定位步距，操作工人不需要额外测量即可完成送料定位，能够有效提升单冲程的作业效率，同时模具的漏料孔直接贯通下模座，冲裁完成的成品毛坯可以直接从模具下方落入集料盒，不需要人工取件，适配自动化送料线的升级改造。设计过程中，针对钢背板的外形轮廓，凸凹模的刃口尺寸按照入体公差原则标注，落料件的尺寸公差由凹模保证，凸模尺寸按照凹模尺寸减去合理冲裁间隙配置，针对不同厚度的板材，可以通过更换垫片微调间隙，适配多规格同系列钢背板的小批量生产需求。模架的导柱导套设置了防尘密封结构，在冲压车间多粉尘的作业环境下，可以减少金属碎屑、灰尘进入配合面，延长导柱导套的磨损周期，降低日常维护频次。

　　在制动部件生产车间的实际工况中，这类落料模通常会搭配卷料开卷校平线使用，连续送进的钢板经过校平后进入模具作业区域，单次冲程即可完成一件钢背板毛坯的冲裁，相比等离子切割、铣削加工等工艺，材料利用率提升30%以上，单件加工时间压缩到秒级，能够满足整车厂配套的大批量供货需求。模具的上模座设置了模柄定位孔与压板安装槽，既可以通过模柄与滑块中心定位快速装夹，也可以采用压板压紧的方式适配不同规格的压力机，安装灵活性较强。弹性卸料板的行程经过校核，保证在冲程下死点时，卸料板与凹模面贴合压紧板料，冲程回程时卸料板能够完全脱出凸模，不会带料。针对冲裁过程中的侧向力，模具在凸模周边设置了小导柱辅助导向，即使在偏载送料的情况下，也能保证凸凹模的间隙均匀，避免刃口偏磨。这套模具的结构没有采用复杂的级进工位，属于单工序落料模，结构简单可靠，维护成本低，新入职的冲压操作人员经过简单培训即可完成操作、换模、刃口打磨等日常作业，非常适合制动部件生产企业的一线生产场景，同时模具的易损件均采用标准件配置，弹簧、导柱导套、紧固螺钉都可以直接采购标准件更换，减少备件库存压力。
