小型冰面整理作业雪鞋机结构设计

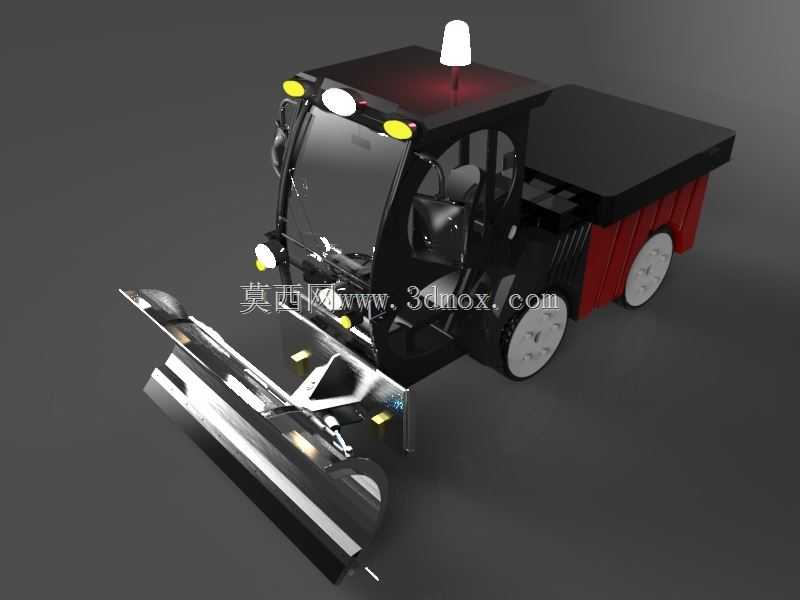

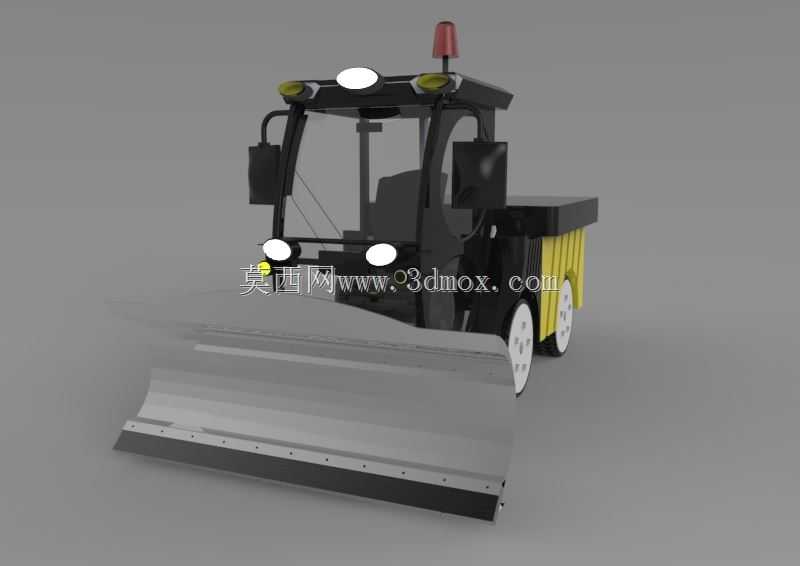

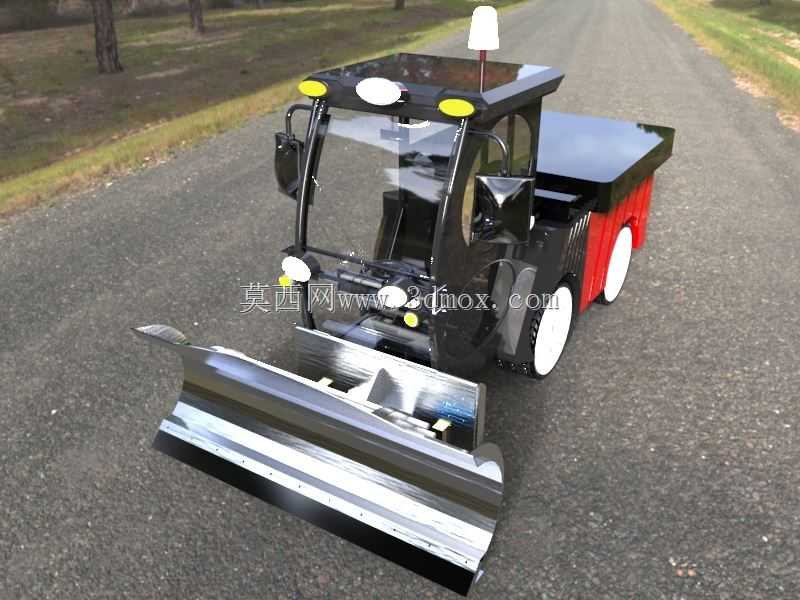

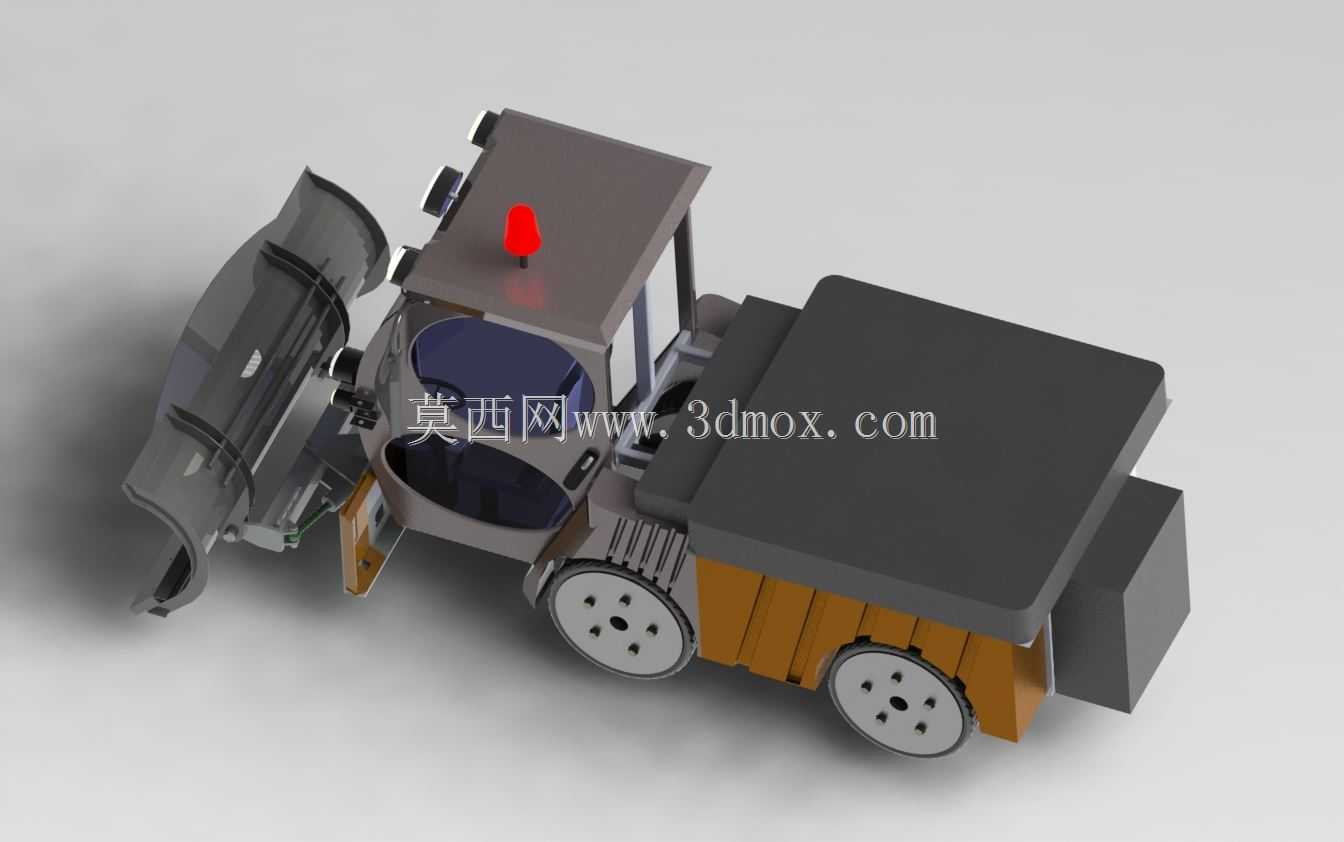

　　这款小型冰面作业设备的三维结构设计，核心针对室内外小型冰场、社区戏雪区、校园冰上活动场地的日常维护需求开发，区别于大型商用冰面整理设备的大尺寸、高能耗特性，整机采用窄体轮式底盘布局，能够适配宽度2.5米以上的狭窄冰面通道作业，转弯半径控制在3.2米以内，可在边角区域灵活调整作业姿态，避免大型设备无法覆盖的作业盲区。设备前部集成的刮平整理装置，采用浮动式连接结构与底盘车架相连，作业过程中可随冰面起伏自动调整贴合度，刮削刃口采用耐磨合金材质，刃口角度设置为27度，既保证冰面凸起部分的刮削效率，又避免刃口角度过小导致的啃冰、冰面崩裂问题，刮削下来的冰屑会通过前部螺旋集料结构输送至设备中部的储料仓内，储料仓采用倾斜式底板设计，

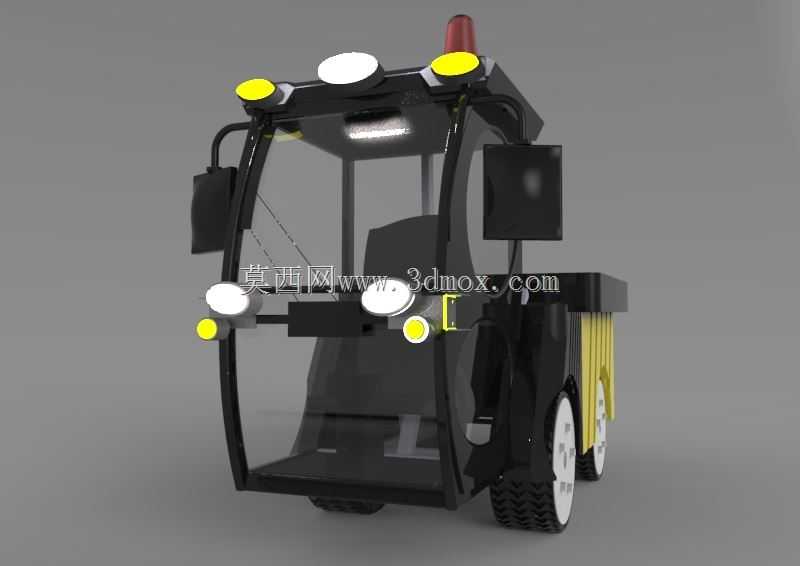

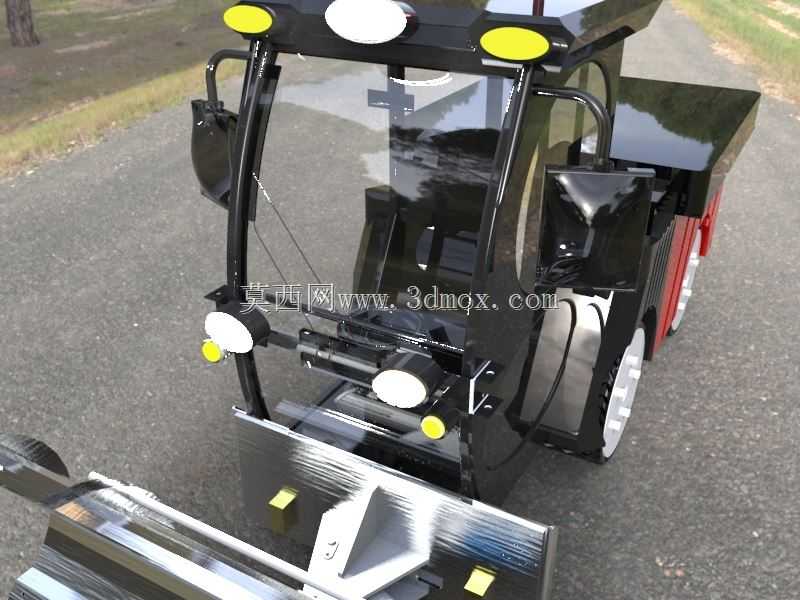

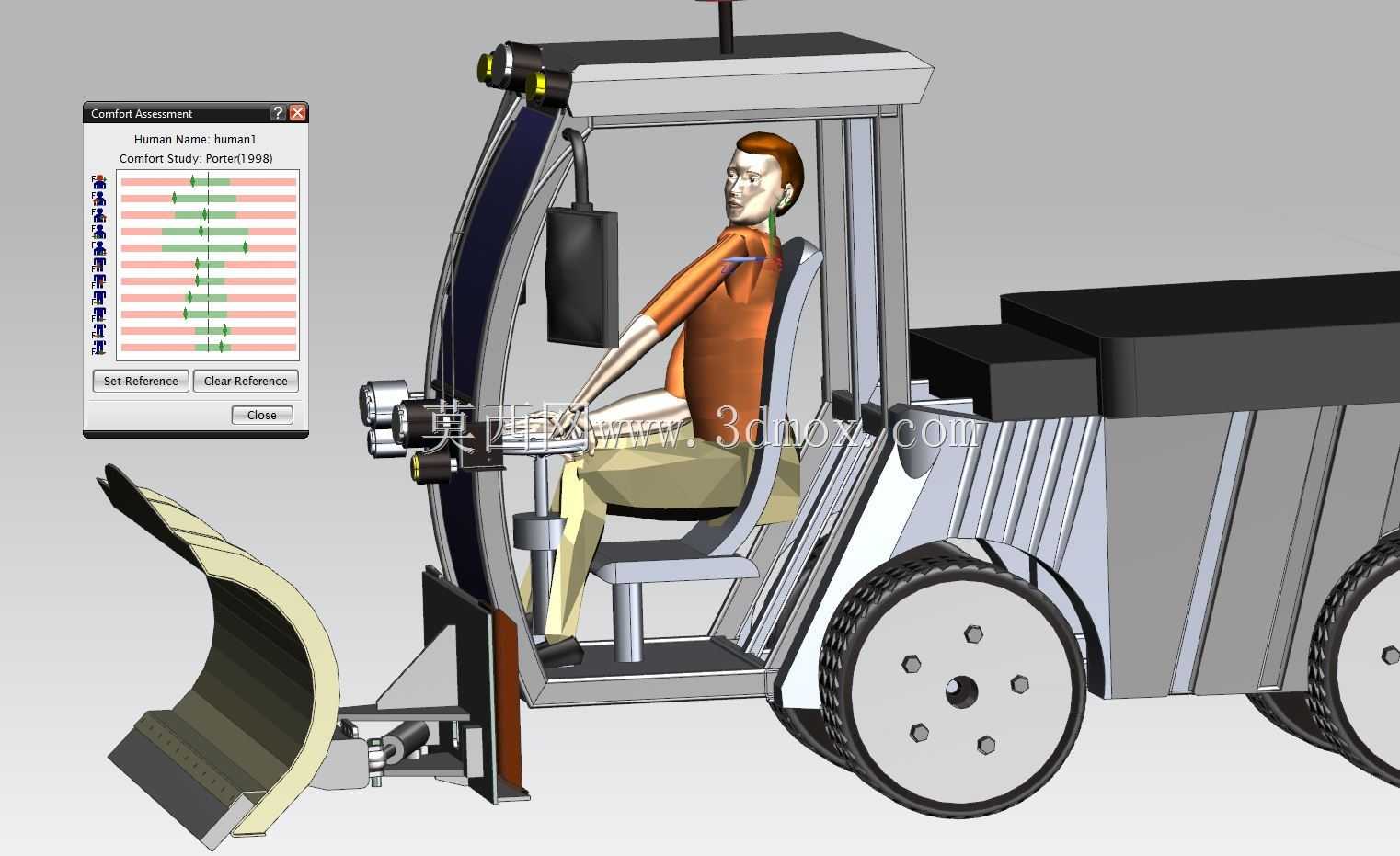

　　无需额外推送机构即可在卸料时依靠重力完成冰屑排出，减少额外动力消耗。驾驶室采用半封闭框架结构，框架采用矩形钢管焊接成型，前部设置整块透明防护挡板，可阻挡作业过程中飞溅的冰屑，驾驶室内操控部件按照人机工程学布局，转向、作业装置升降、动力控制的操作件均布置在驾驶员手臂可及范围内，座椅位置可根据操作人员身高前后调整120mm，降低长时间作业的疲劳感。设备顶部设置的警示灯采用高亮度LED光源，在室外戏雪区人员密集场景作业时可起到明显的警示作用，车身两侧的示宽灯可在低能见度的降雪天气下标识设备轮廓，避免作业过程中发生碰撞。底盘行走系统采用四轮驱动布局，轮胎采用低气压耐低温橡胶材质，胎面设置细密的防滑花纹，在压实积雪面、

　　光滑冰面均可提供足够的附着力，避免作业过程中出现打滑空转的问题，行走动力与作业装置动力采用分动箱结构分配，可根据作业场景单独切换行走模式或作业模式，转场行驶时可断开作业装置的动力传输，降低行驶过程中的动力损耗。设备后部的载货平台采用防滑花纹钢板制作，额定承载质量可达300kg，可携带冰面修补工具、警示标识等辅助作业物料，无需额外配备转运车辆即可完成单次全流程冰面维护作业。在结构设计过程中，所有外露部件均做了耐低温防腐处理，金属部件表面采用低温静电粉末喷涂工艺，可在零下25摄氏度的环境下保持涂层附着力，不会出现低温脆裂、脱落的问题，管路系统的密封件均选用耐低温硅橡胶材质，避免低温环境下密封失效导致的管路泄漏问题。

　　前部刮平装置的升降行程设置为280mm，非作业状态下可提升至离地150mm高度，满足设备在普通硬化路面短距离转场的通过性要求，不会出现刮平装置磕碰路面的问题。设备的动力舱采用侧开式检修门设计，日常维护时可完全打开检修门，对动力单元、液压阀组、管路接头等部件进行检查保养，滤芯、油标尺等常维护部件均布置在易触及位置，无需拆解周边结构即可完成常规保养操作。整车的电气线路采用耐低温波纹管包裹，所有线路接头均做防水密封处理，避免融雪水渗入导致的电路短路问题，线束走向均沿车架内侧布置，通过线卡固定在车架矩形管的安装孔位上，避免作业过程中线束晃动磨损。
