小型自卸车翻斗承载结构三维设计

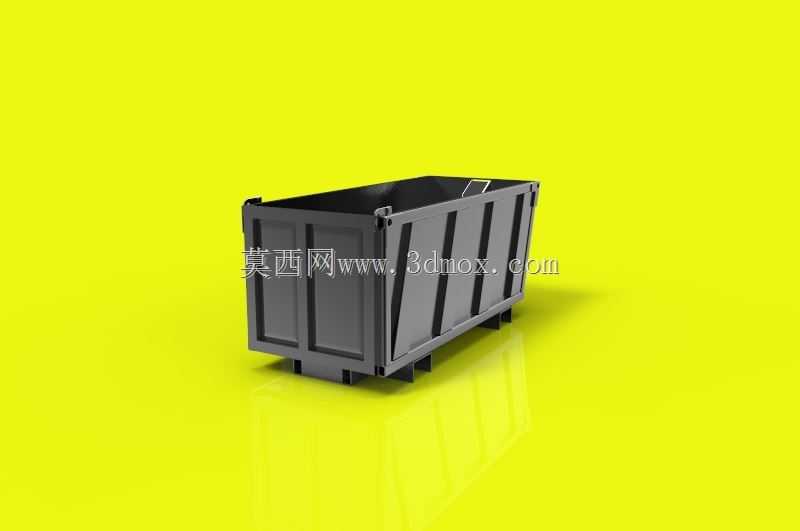

　　在短途散装物料转运、工地零散建材清运、厂区固废周转这类场景里，小型翻斗结构的实用性远高于大型自卸设备，它不需要宽阔的作业回转空间，对通行路面的承载要求更低，能深入巷道、老旧小区、田间便道这类大型设备无法抵达的作业面完成装卸。这套小翻斗体的结构设计，核心围绕轻载高频作业的可靠性展开，没有冗余的加强结构，整体框架采用等强度设计思路，在受力集中的举升铰接点、尾门销轴座、底板纵梁衔接位置做了局部加厚，其余非主要受力区域通过冲压筋条提升结构刚度，避免整备质量过大增加车辆空载能耗。

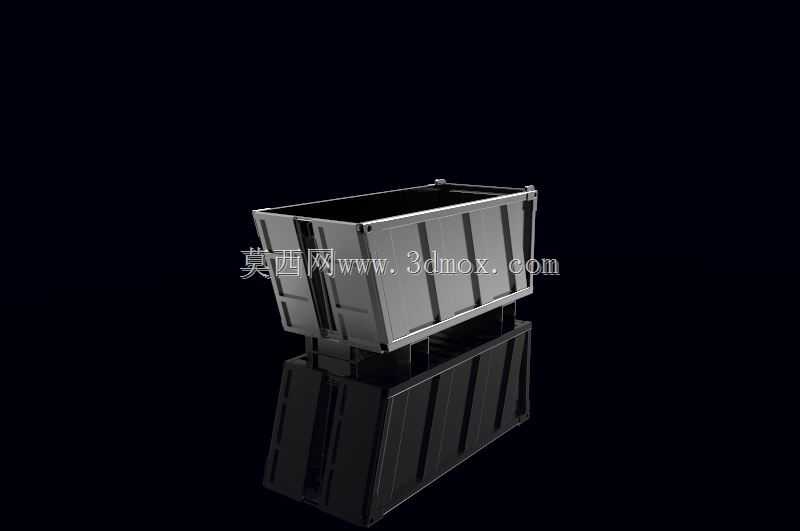

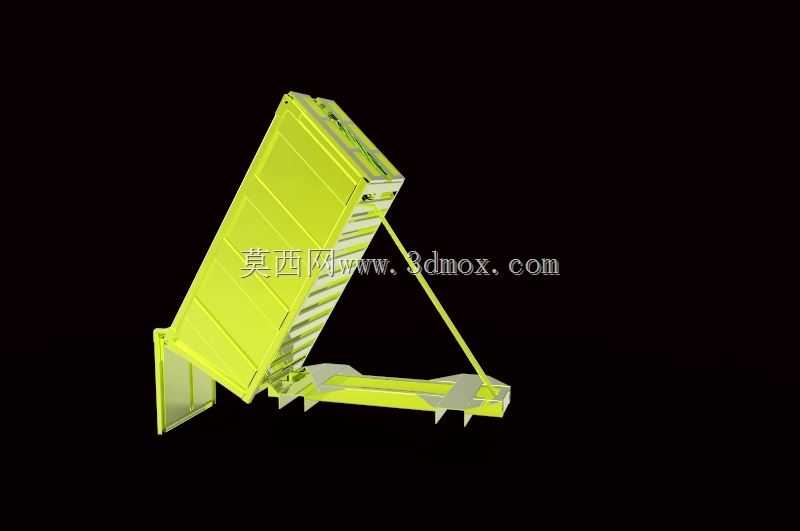

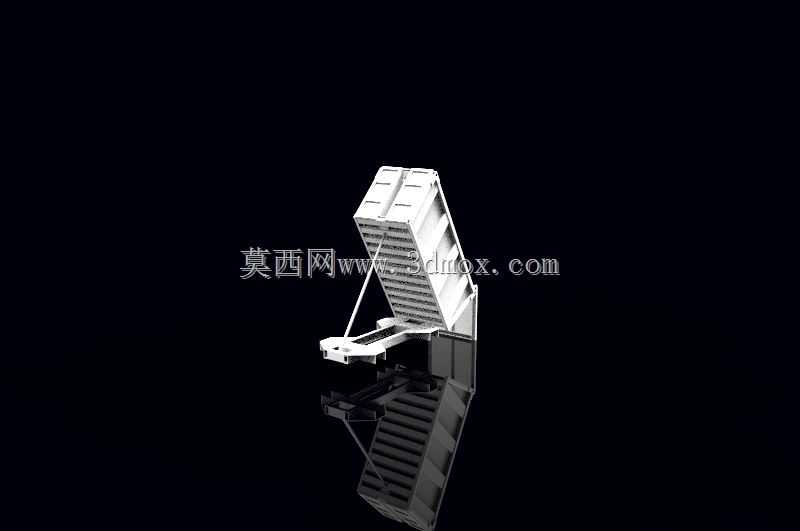

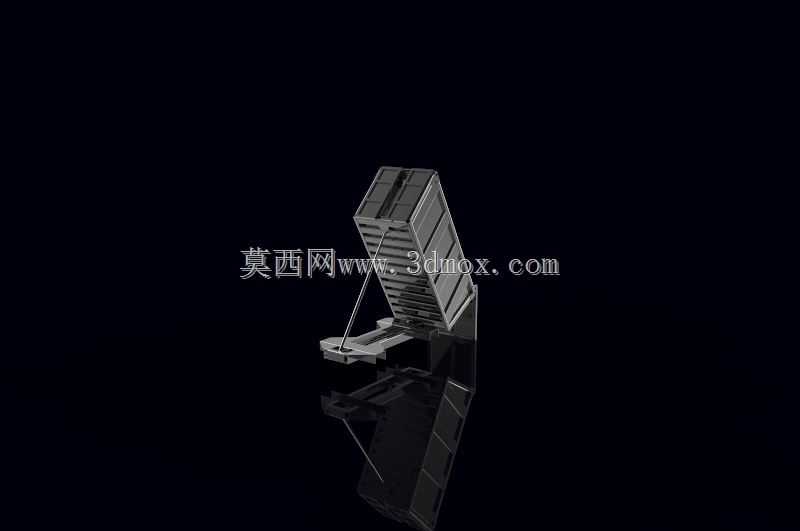

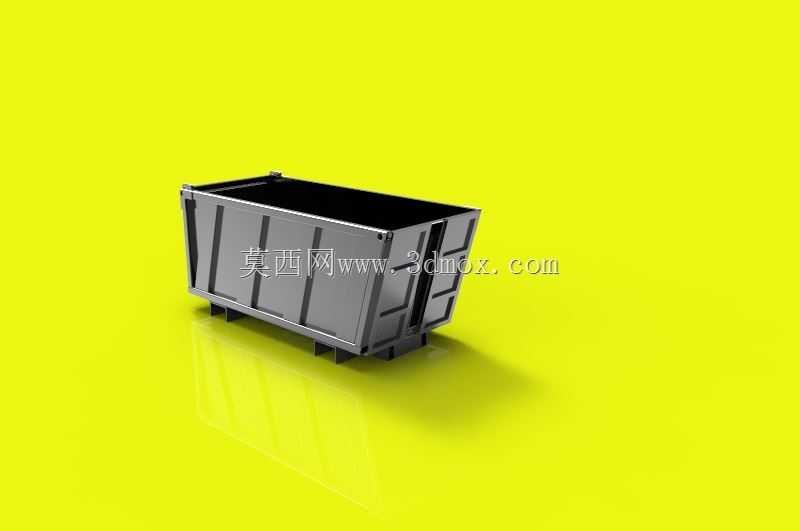

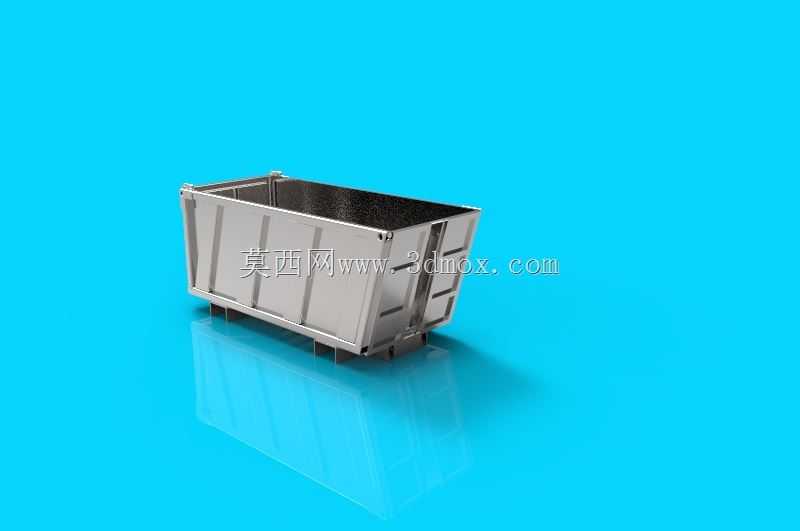

　　从实际作业逻辑来看，翻斗体的举升支点布置在货厢前部靠近驾驶室的位置，举升臂的铰接点距离底板高度经过反复校核，既保证举升时物料能依靠自重顺利沿底板滑出，不会在斗体内残留积料，也避免举升角度过大导致整车重心后移引发翘头风险。斗体的侧板采用上宽下窄的微锥形设计，一方面在装载松散砂石、碎砖、渣土这类物料时能减少装料过程的物料撒漏，另一方面卸料时物料与侧板的摩擦阻力更小，卸料速度更快，不会出现物料卡滞在斗体两侧的情况。尾门采用上铰接的自动开合结构，不需要额外设置锁止执行机构，当斗体举升到设定角度时，尾门在自重和物料推力作用下自动绕上部销轴翻开，斗体回落时尾门依靠自重自动贴合斗体后端面，配合侧板边缘的密封胶条安装位，能减少运输过程中细碎物料的滴撒，满足市政道路作业的遗撒管控要求。

　　设计过程中，安装边界的匹配是重点考量内容，翻斗体底部的纵梁安装孔位完全匹配对应小型卡车底盘的副梁安装基准，孔位公差控制在±0.5mm范围内，现场安装时不需要额外打孔改制，直接通过U型螺栓就能完成固定，降低改装作业的工作量。举升油缸的上下铰接座同轴度经过严格校验，安装后不会出现油缸偏磨、卡滞的问题，举升过程的受力始终沿油缸轴线方向，能有效延长油缸密封件的使用寿命。斗体前部的驾驶室防护挡板做了前倾角度设计，不仅能阻挡装载时大块物料滚落撞击驾驶室，还能在车辆急刹车时防止斗内物料向前滑移冲击驾驶室后围，提升作业安全性。底板表面设计了横向防滑筋条，一方面能增加装载物料与底板的摩擦力，减少车辆爬坡时物料向后滑移的概率，另一方面筋条形成的凸起结构能提升底板的抗冲击能力，在装载大块建筑垃圾、混凝土块这类重物时，不会因为局部冲击出现底板凹陷变形。

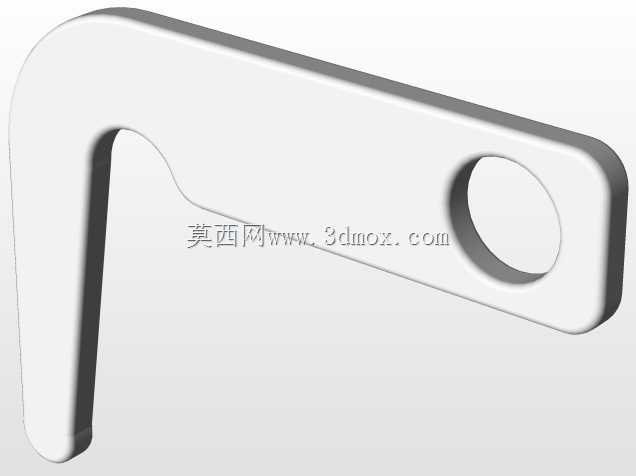

　　从结构细节来看，斗体的所有焊接位置都预留了合理的焊接收缩余量，建模时就考虑了焊接工艺的可达性，所有焊缝都处于便于焊接操作的位置，没有封闭的无法施焊的死角，后续生产时不需要做特殊的工装改制就能完成焊接作业。侧板上边缘做了内卷边处理，不仅提升了侧板边缘的结构强度，避免装料时物料撞击导致边缘变形，还能消除锋利的板边毛刺，减少作业人员上下车时被割伤的风险。斗体的整体宽度控制在车辆后视镜可视范围内，驾驶员在驾驶位就能观察到斗体两侧的边缘位置，在狭窄场地作业时不需要额外人员指挥就能判断通行宽度，提升狭窄空间作业的便利性。举升限位的硬止挡位置布置在斗体下部靠近后铰接点的位置，当举升到最大角度时硬止挡先接触受力，避免油缸行程到顶后承受额外的冲击载荷，保护液压系统元件。日常维护的便利性也在设计中做了考量，所有铰接点的润滑脂加注嘴都布置在便于操作的外侧位置，不需要举升斗体就能完成日常注油保养，降低后期维护的时间成本。
