手动台式钻床支撑进给支架结构设计

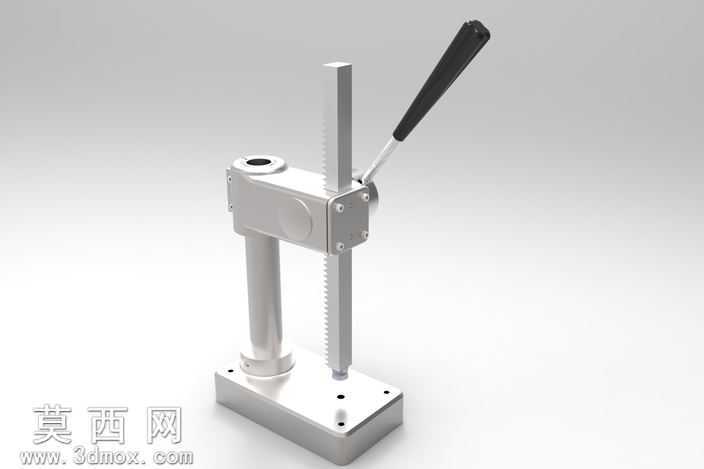

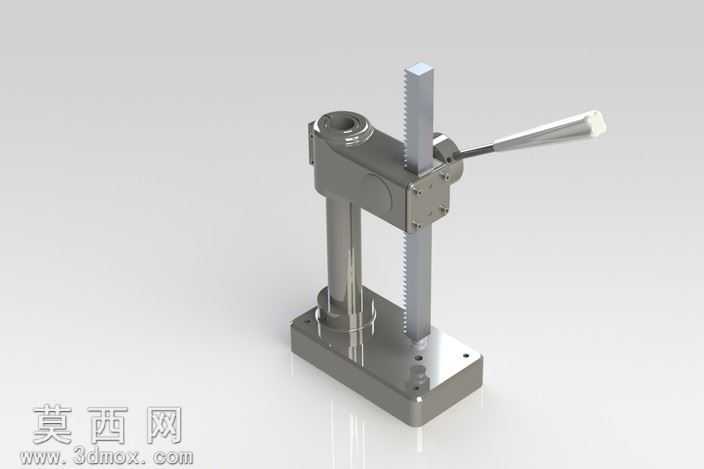

本作品为手动台式钻床配套的支撑进给支架，采用三维参数化建模方式完成全零件结构设计，建模过程中严格遵循机械加工工艺规范，对每个零件的装配公差、配合间隙进行了合理预留，确保虚拟装配后无干涉、可实现顺畅的手动进给动作。模型渲染阶段采用金属材质为主的材质体系，底座、立柱、滑动箱体、齿条等承力结构件统一赋予哑光银白金属材质，还原铸铁或铝合金机加工后的真实表面质感，操作手柄赋予黑色防滑橡胶材质，区分握持区域与金属结构部分，通过光影调整突出零件的棱边倒角、安装孔位、装配接缝等细节，让整体渲染效果贴近真实工业产品的实物观感。结构设计上，该支架采用方形实心底座作为承载基础，底座预留四个沉头安装孔，可通过螺栓将支架整体固定在工作台面，保证作业过程的稳定性；垂直立柱采用圆柱与齿条结合的一体化设计，既为滑动箱体提供垂直导向的支撑基准，又通过齿条结构实现进给行程的精准传动；滑动箱体集成了主轴安装孔、齿轮传动腔、手柄连接位，内部齿轮与立柱齿条精准啮合，扳动手柄时即可带动箱体沿立柱做垂直方向的升降运动，实现钻头的进给与退刀动作，手柄采用杠杆式设计，通过合理的力臂比例降低手动操作的施力强度，同时设置限位结构避免超程脱齿。设计思路围绕手动钻孔、小型零件压合作业的实际需求展开，整体结构精简无冗余零件，既可以作为台钻的支撑进给结构，也可单独作为手动压装工装使用，适配小批量零件加工、手工DIY作业场景，建模过程中对所有标准件如连接螺栓、定位销都做了等比例还原，完整呈现产品的装配逻辑，每个零件的特征树清晰可编辑，可根据实际使用需求调整立柱高度、底座尺寸、主轴安装孔径等参数，适配不同规格的钻夹头、压装接头，具备较强的结构通用性与改造空间。
