半圆弯弧加长端螺旋弹簧三维设计

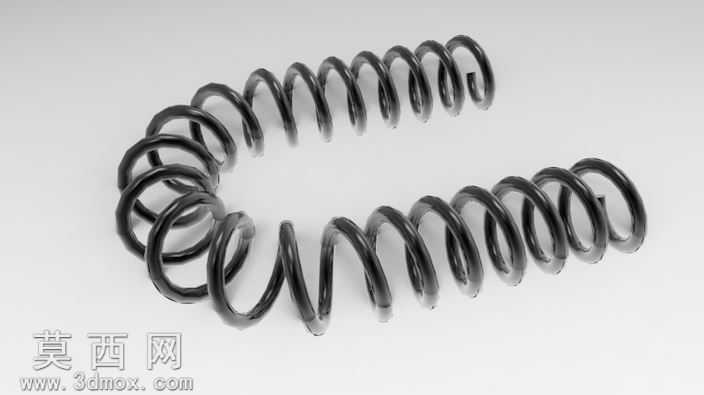

本作品为异形弯弧螺旋弹簧的三维参数化建模成果，建模阶段采用Pro/Engineer Wildfire4.0完成全流程构建，首先通过草绘工具绘制弹簧中径对应的螺旋扫描轨迹，针对主体半圆弯弧段采用变轨迹螺旋扫描逻辑，精准控制簧圈的节距、升角与圈数，保证弯弧段簧圈排布均匀无扭曲，两端瘦长的延伸段单独设置轨迹参数，匹配末端收头的闭合结构，避免簧圈末端出现突兀的形变断层。建模过程中严格遵循弹簧设计的工艺规范，簧丝直径全程保持统一参数，弯弧过渡区域的螺旋升角做平滑过渡处理，避免实际生产中出现应力集中的问题，两端的末端磨平结构通过拉伸切除特征完成，保证端面的平整度符合装配要求。材质渲染阶段赋予模型弹簧钢的金属材质，调整材质的粗糙度、反射率参数，还原冷轧弹簧钢表面略带哑光的金属质感，添加柔和的环境光与定向光源，凸显簧丝的圆柱轮廓与螺旋结构的明暗层次，渲染输出的效果图清晰展现弹簧的整体弯弧形态、两端瘦长段的延伸比例以及簧圈的均匀排布状态。结构设计上，该弹簧区别于常规直柱形螺旋弹簧，主体采用半圆弧形的弯曲构型，两端延伸出长度较长的直段瘦长末端，可适配特殊安装空间内的弹性复位、缓冲减震需求，弯弧段的簧圈内径保持一致，保证弹性形变过程中受力均匀，两端末端的闭合收口结构可避免使用过程中与相邻部件发生卡滞，整体结构兼顾了异形安装空间的适配性与弹簧本身的力学性能要求。设计思路围绕特殊工况的安装需求展开，摒弃常规直簧的直线构型，采用半圆弯弧的主体结构匹配弧形安装空间，两端加长的瘦长末端可提供更长的弹性行程，同时便于末端的固定与装配，建模全程采用参数化驱动，可通过修改簧丝直径、中径、节距、弯弧半径、末端长度等参数快速调整弹簧规格，适配不同的载荷与安装需求，模型的几何特征完全符合实际弹簧的加工工艺要求，可直接用于后续的工程出图、装配干涉校验以及力学仿真分析。
