螺旋式弯曲楼梯结构三维设计方案

　　在狭小竖向空间的多层建筑、工业操作平台、loft空间改造场景中，直跑楼梯往往会占用过多平面投影面积，无法适配局促的安装边界，这类螺旋式弯曲楼梯的核心价值，就是在极小的占地范围内完成竖向交通的功能承载。从实际使用场景来看，这类梯具既可以应用在民用loft户型的夹层连通，也能适配工业厂区内设备操作平台的人员上下通道，甚至在小型商业空间的竖向动线设计中，也能凭借紧凑的结构形态减少空间浪费。

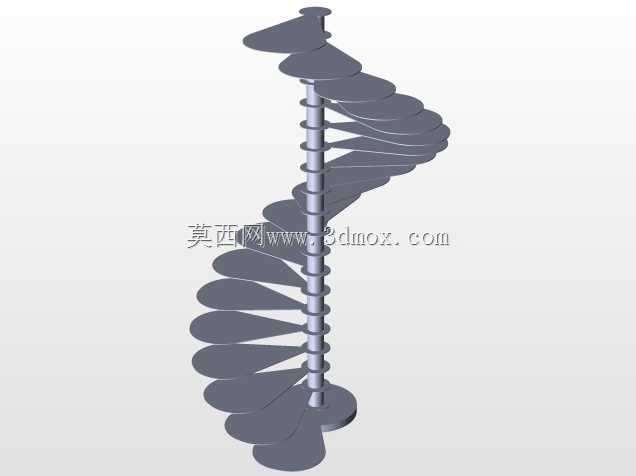

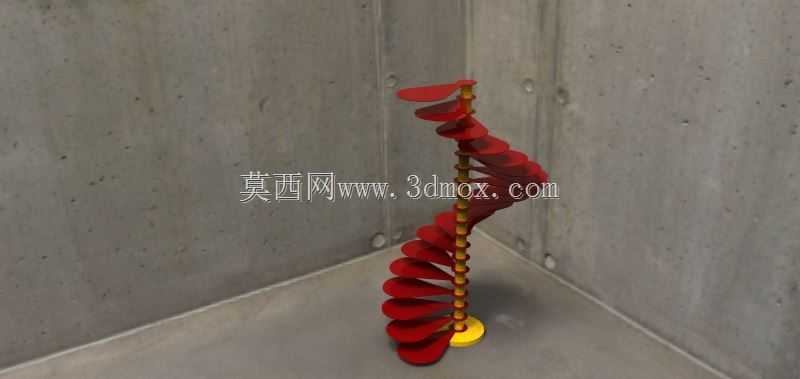

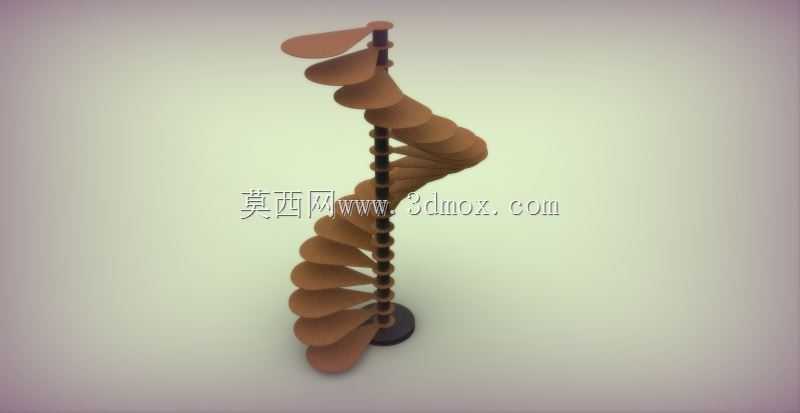

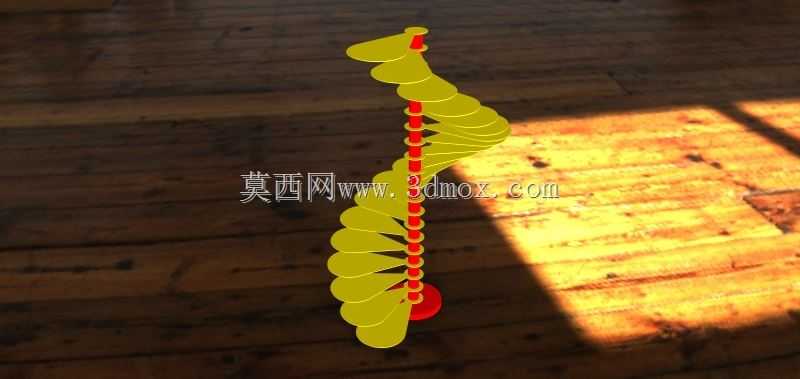

　　从结构设计逻辑来看，该弯曲楼梯采用中心单立柱承重的结构形式，所有踏步板均围绕中心立柱呈螺旋状排布，中心立柱底部设置圆形固定底座，可通过膨胀螺栓与地面混凝土结构刚性连接，立柱顶端可根据安装场景选择与上层楼板底面或者顶部承重梁固定，形成上下两端的稳定支撑，避免梯体使用过程中出现晃动。每一块踏步板都采用扇形轮廓设计，靠近中心立柱的一侧宽度较窄，远离立柱的外侧宽度符合人员行走的踩踏宽度要求，踏步的旋转升角经过反复校核，既保证每一级踏步的高度差控制在人员行走舒适的范围内，也避免旋转角度过大导致行走时出现磕碰。

　　在安装边界的适配性上，这类螺旋弯曲楼梯的平面投影为正圆形，整体占地直径可根据实际空间尺寸调整，常规适配狭小空间的型号投影直径可控制在1.2米到1.8米区间，相比同层高的直跑楼梯能够节省至少60%的平面占用空间。设计过程中需要重点校核踏步的承重性能，每一块踏步板与中心立柱的连接部位采用嵌入式固定结构，保证单块踏步能够承载单人通行的荷载要求，同时所有踏步的边缘做圆弧过渡处理，避免尖锐棱角在通行过程中造成磕碰损伤。

　　从功能特性来看，这类弯曲楼梯没有多余的冗余结构，整体构件可以拆分加工后现场组装，中心立柱采用分段拼接的形式，可根据实际层高调整总高度，适配2.2米到4.5米区间的不同竖向高差场景。踏步表面可根据使用场景选择防滑纹理处理，在工业场景应用时可选用金属材质踏步提升耐磨性能，民用场景下可搭配木质或者复合材料踏步提升触感舒适度。设计时需要注意梯体与周边墙体的安全间隙，保证旋转通行时人员肢体不会与周边结构发生剐蹭，同时在梯体外侧可根据需求加装扶手构件，扶手同样跟随踏步的螺旋轨迹弯曲成型，与踏步外侧的固定点位连接，为通行人员提供辅助支撑。

　　在结构建模过程中，需要重点匹配每一级踏步的旋转角度与抬升高度的对应关系，保证所有踏步拼接完成后形成连续顺滑的螺旋曲面，中心立柱上的踏步安装点位需要做等角度、等升程的阵列排布，避免出现踏步高度差不一致的问题，影响行走体验。底部固定底座的尺寸需要根据整体梯体的总重量计算，保证底座与地面的连接强度能够承受满载通行时的倾覆力矩，避免梯体在使用过程中出现倾斜。这类梯具的设计不需要额外的侧向支撑结构，所有荷载均通过中心立柱传递到上下两端的承重结构上，对周边墙体没有承重要求，非常适合在没有相邻承重墙体的独立空间内安装使用。
