马士基涂装20英尺干货集装箱结构设计

　　在跨境海运、内陆多式联运的物流链路里，20英尺标准干货集装箱是应用占比最高的标准化载具单元，这款模型还原了马士基品牌涂装的量产干货柜结构，可直接用于物流场景仿真、场站规划演示、装卸作业模拟等工程场景的三维搭建工作。从实际使用场景来看，这类集装箱既可以承担远洋班轮的干线货物运输，适配全集装箱船的舱内格槽与甲板堆装要求，也能直接挂载到公路骨架半挂车、铁路专用平车完成门到门的直达运输，中途不需要掏箱换装，大幅降低散杂货物的中转损耗与装卸成本，部分临时场景下还会被改造为临时仓储单元、野外作业方舱，适配不同行业的临时空间需求。

　　设计层面完全遵循ISO6346国际集装箱标准的边界要求，外部长度控制在6058mm，宽度2438mm，高度2591mm，内部可用长度约5898mm，内宽2352mm，内高2393mm，额定总重控制在30480kg，这个尺寸边界是经过全球物流体系几十年迭代形成的通用标准，能保证在全球绝大多数港口的装卸设备、运输载具、堆场堆垛设备上通用适配，不会出现尺寸不兼容无法装卸的问题。模型完整还原了集装箱的核心承载结构：底架部分采用钢制横梁搭配木地板承载结构，能均匀分散堆装货物的集中载荷，避免局部过载导致底架变形；侧壁采用压型波纹钢板结构，在降低整体自重的同时提升侧壁的抗侧压能力，哪怕堆码到6层高度，侧壁也不会出现失稳变形；端门部分采用双开对开门结构，搭配多组锁杆与锁座，能保证门体关闭后的密封性能与锁紧强度，避免运输途中门体意外开启，同时门铰链采用耐磨铸钢材质，能承受反复开关的磨损，满足集装箱十几年服役周期的使用要求。

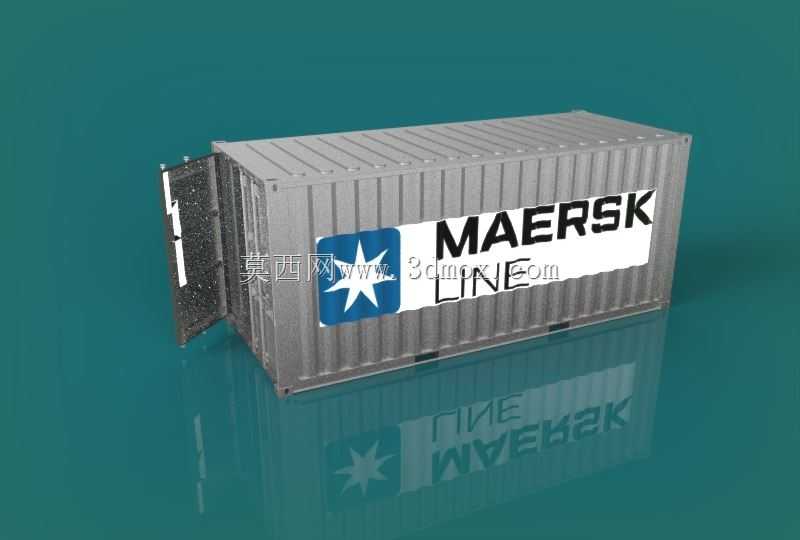

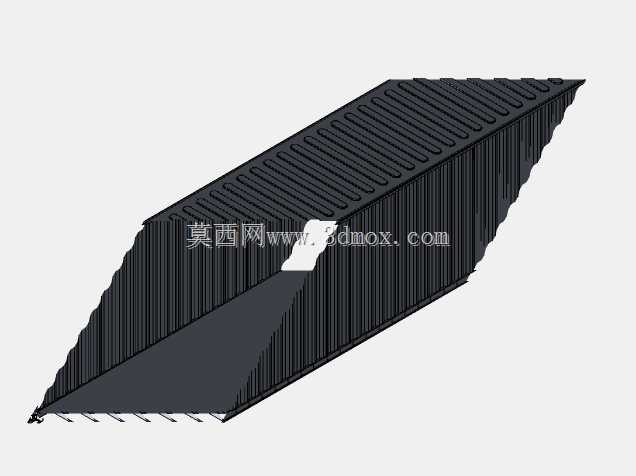

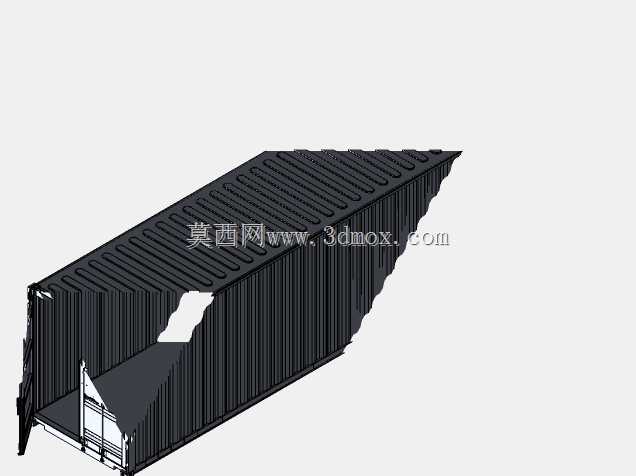

　　从建模细节来看，模型还原了箱体表面的波纹压型结构、顶部的顶板焊缝、底架的侧梁与叉槽结构、角件的标准吊装孔位，这些角件是集装箱堆码、吊装、固定的核心接口，所有尺寸完全匹配标准吊具、扭锁的安装要求，不管是港口岸桥的吊具抓取，还是堆场堆高机的堆码作业，或是运输车辆上的扭锁固定，都能通过这八个角件完成快速定位锁紧。涂装部分还原了马士基品牌的经典蓝白标识与箱体侧面的品牌字样，箱体表面做了真实的金属质感处理，能直观呈现钢制集装箱的表面肌理，端门打开的状态也做了结构还原，可以清晰看到门内侧的密封胶条、锁杆传动结构，方便设计人员直观理解集装箱的门体锁紧原理。

　　在实际工程应用中，这类标准化集装箱模型可以用于物流园区的堆场容量仿真计算，通过导入模型模拟不同堆码方式下的堆场利用率，也可以用于装卸设备的作业路径规划，验证岸桥、场桥、叉车的作业空间是否满足要求，还能用于多式联运的载具适配校核，验证集装箱在不同运输工具上的固定点是否匹配，避免出现设计阶段的尺寸干涉问题。对于结构设计从业者来说，这个模型可以直观展示标准集装箱的受力结构特点，理解薄壁压型钢结构在大尺寸承载单元上的应用逻辑，波纹板的结构设计能在板材厚度很薄的情况下实现很高的结构刚度，这种设计思路也可以迁移到其他大型钣金承载壳体的设计工作中。另外模型还原的角件标准接口结构，也能帮助设计人员理解物流载具通用接口的设计逻辑，标准化接口是实现多式联运高效转运的核心，所有配套设备都围绕这个统一接口做设计，才能让整个物流体系实现高效衔接，不需要针对不同载具做定制化适配，这也是标准化设计在工业体系里的核心价值体现。
