螺旋导程式重力方向球向输送结构

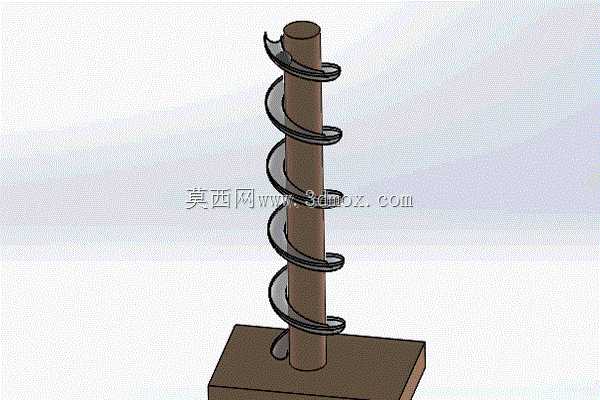

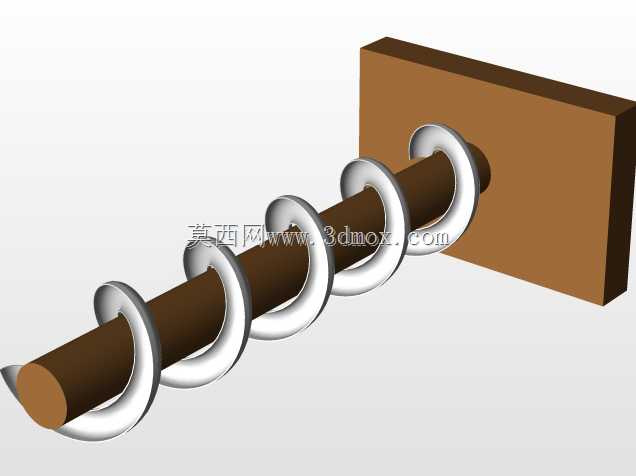

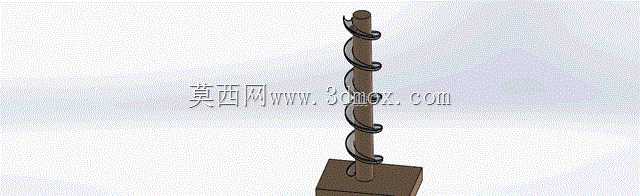

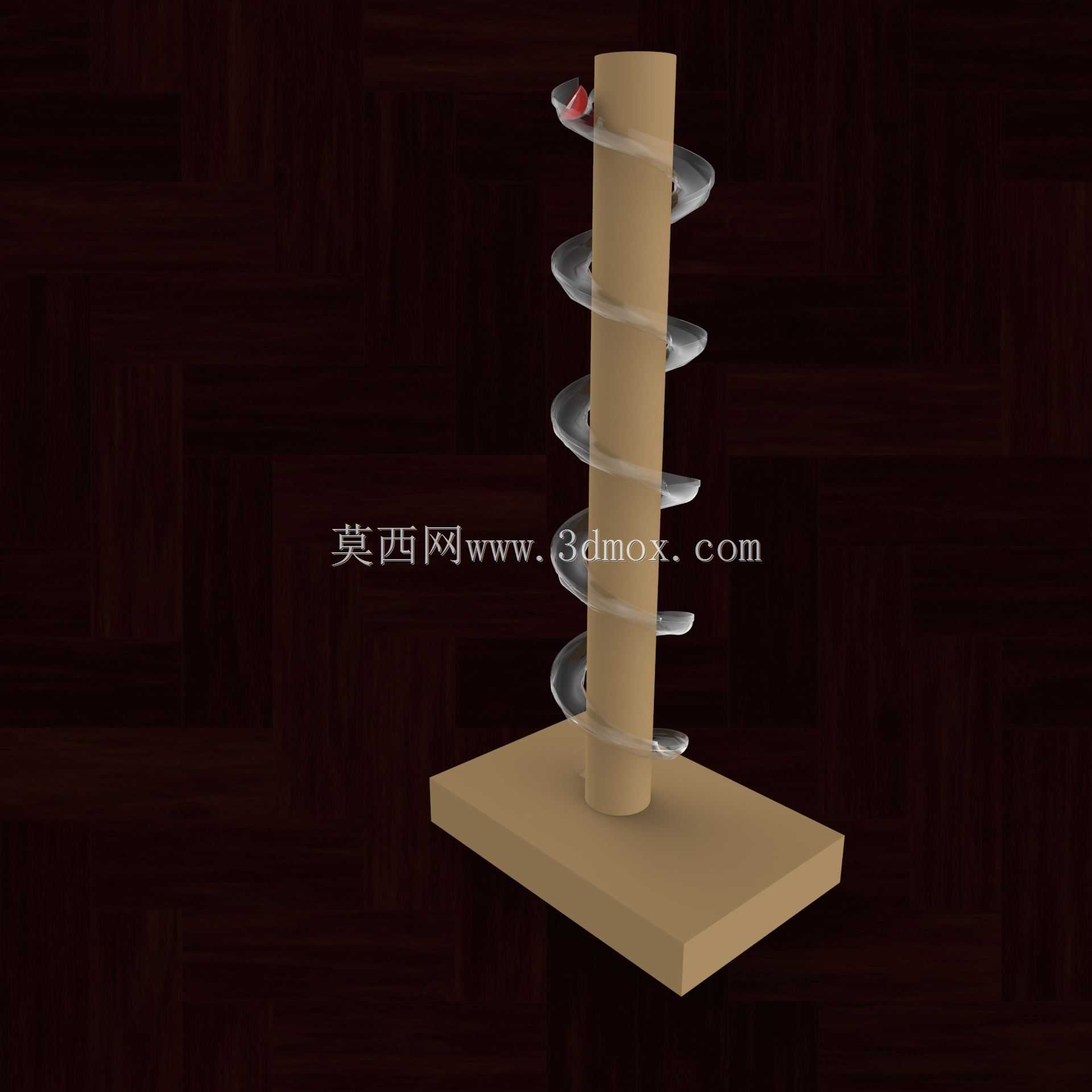

　　该结构核心依托螺旋叶片与中心立柱的配合，实现球状物料沿重力方向的定向输送与路径引导，在散料处理、轻工加工、小型物料分拣产线中有着明确的应用场景，尤其适配直径统一的球状工件、颗粒成品的无动力或低动力输送需求，无需额外配置复杂的皮带或链板输送组件，仅靠结构本身的几何形态即可完成物料的路径约束。从实际用途来看，这类结构常被集成在小型物料的缓存料仓出料端、检测工位的进料导向段，或是包装设备的物料排序通道中，依靠球状物料自身的重力沿螺旋面下滑，过程中螺旋叶片的导程角度直接决定物料的下行速度，叶片与中心柱的间隙则严格匹配输送球体的直径，避免物料在下行过程中出现卡滞、跳脱的情况。设计阶段首先要确认输送球体的直径公差范围，

　　中心立柱的直径选取需保证螺旋叶片焊接或装配后，叶片内缘与立柱表面的间隙控制在球体直径的1/10以内，既不能因为间隙过大导致球体卡入叶片与立柱的接缝，也不能因为间隙过小增加装配难度、提升叶片与立柱的焊接变形风险。螺旋叶片的导程并非固定值，需要根据物料的预期下行速度调整，若应用在需要物料缓慢下行的检测工位，导程需设置为较小值，增大螺旋面的倾斜角度阻力，减缓球体滚动速度；若应用在需要快速出料的缓存段，可适当增大导程，让球体沿螺旋面快速滑落至下一工位。底座部分的安装边界需要匹配对接工位的接口尺寸，底座上的安装孔位需与下游设备的安装面保持同轴度，保证螺旋结构的中心立柱处于垂直状态，一旦立柱出现倾斜，会导致螺旋面一侧高一侧低，

　　球体在下行过程中会偏向低侧，增加卡料概率，甚至出现物料从螺旋叶片外缘脱出的问题。叶片的外缘需要做卷边或圆角处理，避免球状物料在滚动过程中被叶片锐边划伤表面，对于表面质量要求较高的球状成品，比如钢球、塑料装饰球、药用滴丸等场景，螺旋叶片的表面粗糙度需要控制在Ra1.6以下，减少物料滚动过程中的摩擦阻力，同时避免表面划痕影响成品合格率。结构的整体高度需要匹配上下游设备的高度差，不能盲目加高或缩短，若高度差过大，可在螺旋中段设置缓冲挡边，降低球体的终端滚动速度，避免高速滚落的球体撞击下游设备造成损伤或弹出工位。从装配逻辑来看，中心立柱与底座的连接需要保证足够的垂直度，通常采用底座加工定位沉孔的方式，将立柱插入沉孔后再进行焊接或螺栓紧固，

　　避免立柱在长期受物料冲击后出现歪斜。螺旋叶片与立柱的连接优先采用连续满焊，若采用分段点焊，需要将焊点打磨平整，防止焊点凸起阻碍球体滚动。在部分有洁净要求的应用场景中，比如食品、医药行业的球状物料输送，整个结构需要采用不锈钢材质制作，叶片与立柱的接缝处需要做抛光处理，避免残留物料碎屑滋生细菌。这类无动力螺旋输送结构相比传统的直线溜槽，最大的优势是在有限的垂直空间内延长了物料的输送路径，不需要占用过大的水平安装面积，尤其适合设备布局紧凑的产线，不需要额外配置动力源，依靠重力即可完成输送，后期维护成本极低，仅需要定期清理螺旋面的积尘或物料残留即可，不存在传动件磨损更换的问题。设计过程中还需要考虑物料的滚动摩擦系数，针对不同材质的球体调整螺旋面的倾斜角度，比如橡胶材质的球体摩擦系数大，需要适当增大螺旋面的倾角，保证球体能够顺利下滑；而玻璃、金属材质的球体摩擦系数小，则需要适当减小倾角，控制下滑速度。叶片的宽度需要比球体直径大出2-3mm，既保证球体能够稳定在叶片面上滚动，又不会因为叶片过宽导致物料在面上出现左右晃动、偏离预定路径的情况。整个结构没有复杂的运动部件，不存在传动间隙、润滑维护等问题，运行可靠性极高，只要安装垂直度满足要求、尺寸匹配输送物料的参数，即可长期稳定运行，在小型球状物料的处理产线中是性价比极高的导向输送方案。
