双色拼接便携卡扣式塑料收纳盒结构

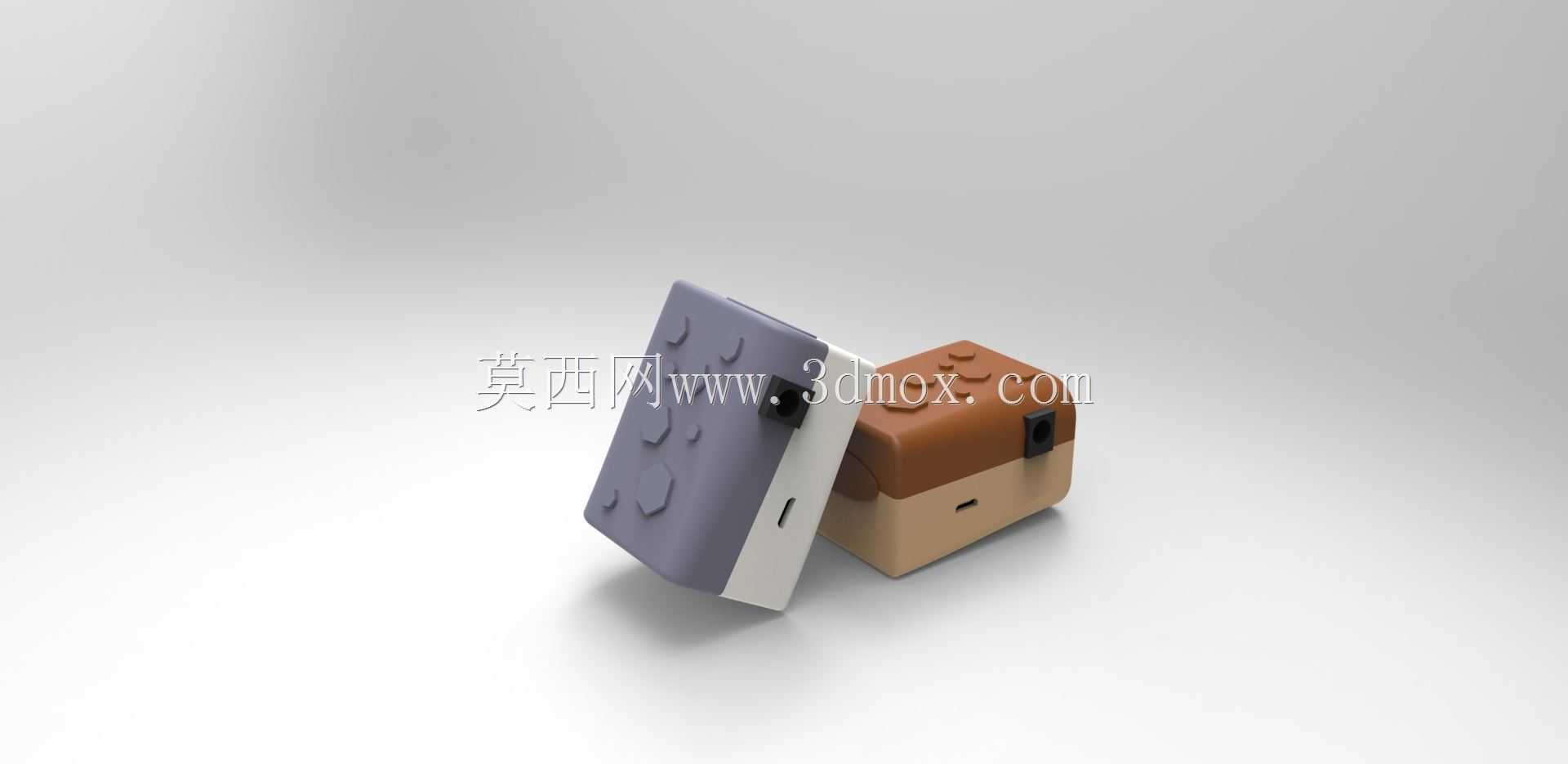

　　这类小型塑料壳体结构，日常多应用在随身电子配件收纳、桌面零散小元件分类、小型手工耗材分装场景中，区别于大尺寸周转箱类储物产品，它的设计核心偏向便携性与开合操作的便捷性，不需要额外的锁具配件，依靠壳体自身的卡扣结构就能实现盒体的闭合锁紧，日常拿取内部物件时单手就能完成开盖操作，不需要借助额外工具。从结构设计逻辑来看，整个盒体采用上下盖扣合的装配形式，两个配色的壳体分别对应上盖与下盒身，分模线设置在盒体侧面的中部分段位置，既可以保证注塑生产时脱模顺畅，也能让拼接后的外观线条更利落，不会出现突兀的合模毛刺外露问题。盒体边角全部做了大圆弧过渡处理，一方面是避免注塑生产时尖角位置出现应力集中导致的成型缺陷，

　　另一方面日常携带时也不会剐蹭背包或者衣物面料，握持手感也更贴合手掌弧度。侧面预留的窄槽结构，是专门设计的挂装位，可以搭配挂绳或者卡扣配件，把盒子挂在背包外侧或者工装腰带上，适合户外作业、现场检修时携带小型螺丝、接线端子、替换触点这类小零件，不用在工具包内翻找零散配件。卡扣结构设置在盒体短边的侧面位置，卡扣的扣合量控制在1.2mm，既可以保证日常放置、晃动时盒体不会意外脱开，也不会因为扣合量过大导致开盖时需要施加过大的力，长期反复开合也不会出现卡扣断裂的问题，卡扣根部做了0.8mm的圆角过渡，减少反复弯折产生的疲劳应力，提升结构的使用寿命。盒体内部做了均匀的壁厚设计，整体壁厚控制在1.8mm，既可以保证壳体有足够的结构强度，日常从1.

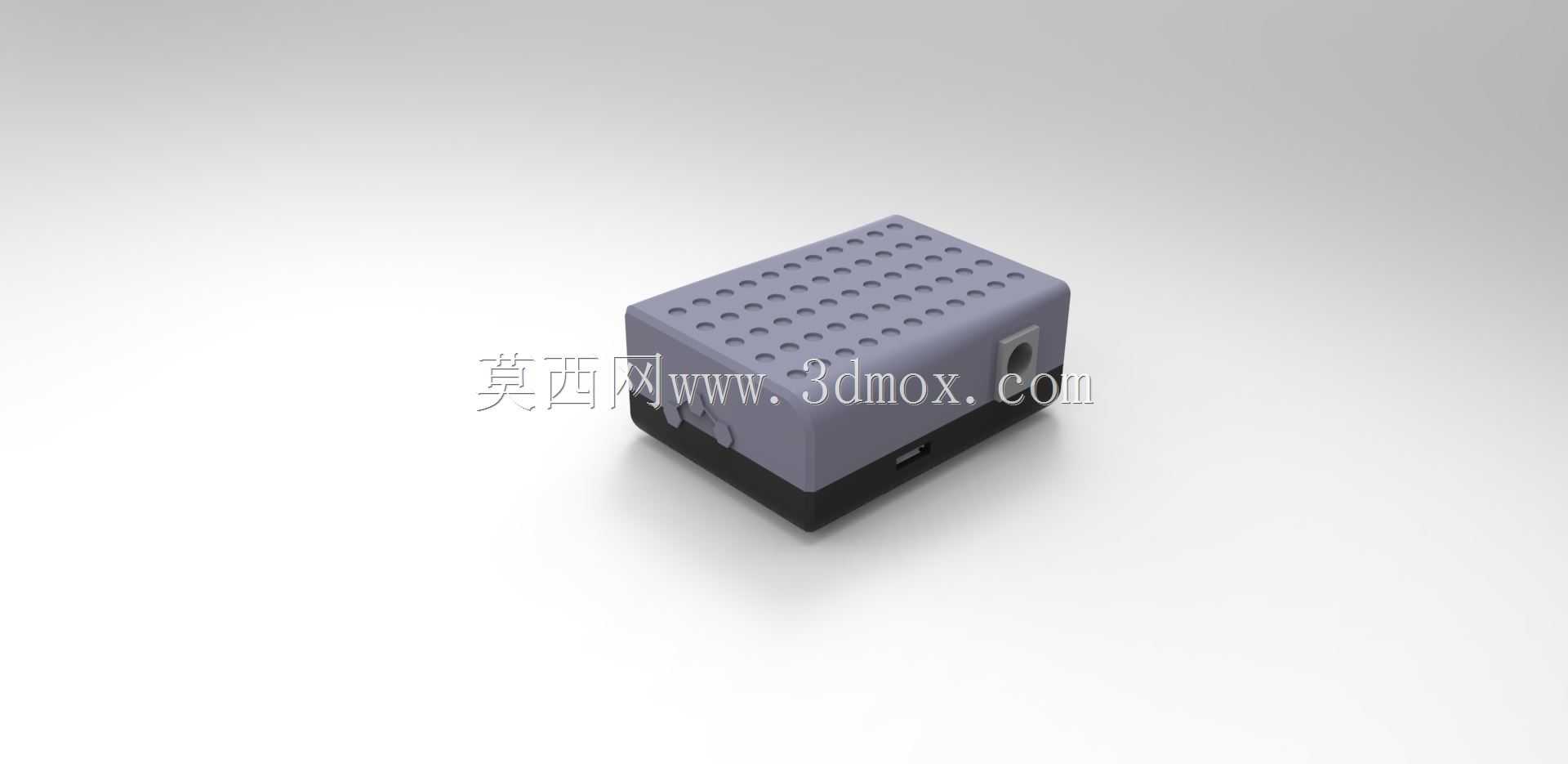

　　2米高度自由落体到水泥地面不会出现开裂问题，也能控制注塑生产时的材料用量，避免壁厚过大导致的成型缩痕、冷却周期过长的问题。盒盖外表面做了浅凹点的纹理设计，不是光滑的平面结构，一方面是增加握持时的摩擦力，手上沾有少量油污或者汗液时也能稳定拿取，不会打滑脱落，另一方面纹理可以遮盖日常使用产生的细微划痕，长期使用后外观不会显得过于老旧。两个配色的盒体拼接位置做了0.3mm的错位止口设计，装配后上下盖不会出现横向错位，闭合后的缝隙均匀控制在0.1mm以内，既可以阻挡日常的灰尘进入盒内，也不会因为间隙过小导致开合时出现卡滞问题。这类结构在设计时需要重点考虑安装边界的适配性，盒体的整体外形尺寸控制在掌心可握持的范围，长度不超过80mm，

　　宽度不超过50mm，厚度不超过35mm，可以轻松放入牛仔裤口袋或者工装上衣的口袋中，不会有明显的异物感。如果是用来收纳电子类小配件，比如无线耳机、U盘、内存卡这类物件，内壁还可以根据收纳物件的外形做对应的卡位筋条，避免物件在盒内晃动产生碰撞异响，筋条的高度控制在3mm，不需要做满整个内壁，既可以起到固定作用，也不会过多占用盒内的储物空间。在注塑生产的工艺适配性上，整个结构没有设计倒扣位置需要采用复杂的抽芯结构，采用简单的两板模就能完成生产，侧面的卡扣结构可以通过斜顶顺利脱模，能有效降低模具的加工成本与后期的生产维护成本，适合大批量量产。盒体的开合角度可以做到120度，开盖后上盖不会因为自重自行回落，拿取内部物件时不需要一直用手扶着盒盖，操作体验更顺畅。在实际的工况使用中，这类塑料盒还可以根据使用场景的需求调整材料配方，如果是需要在低温户外环境使用，可以选用耐低温的PP材料，避免低温下壳体变脆容易开裂；如果是需要接触少量化学试剂的车间场景，可以选用ABS材料提升壳体的耐化学腐蚀性能。
