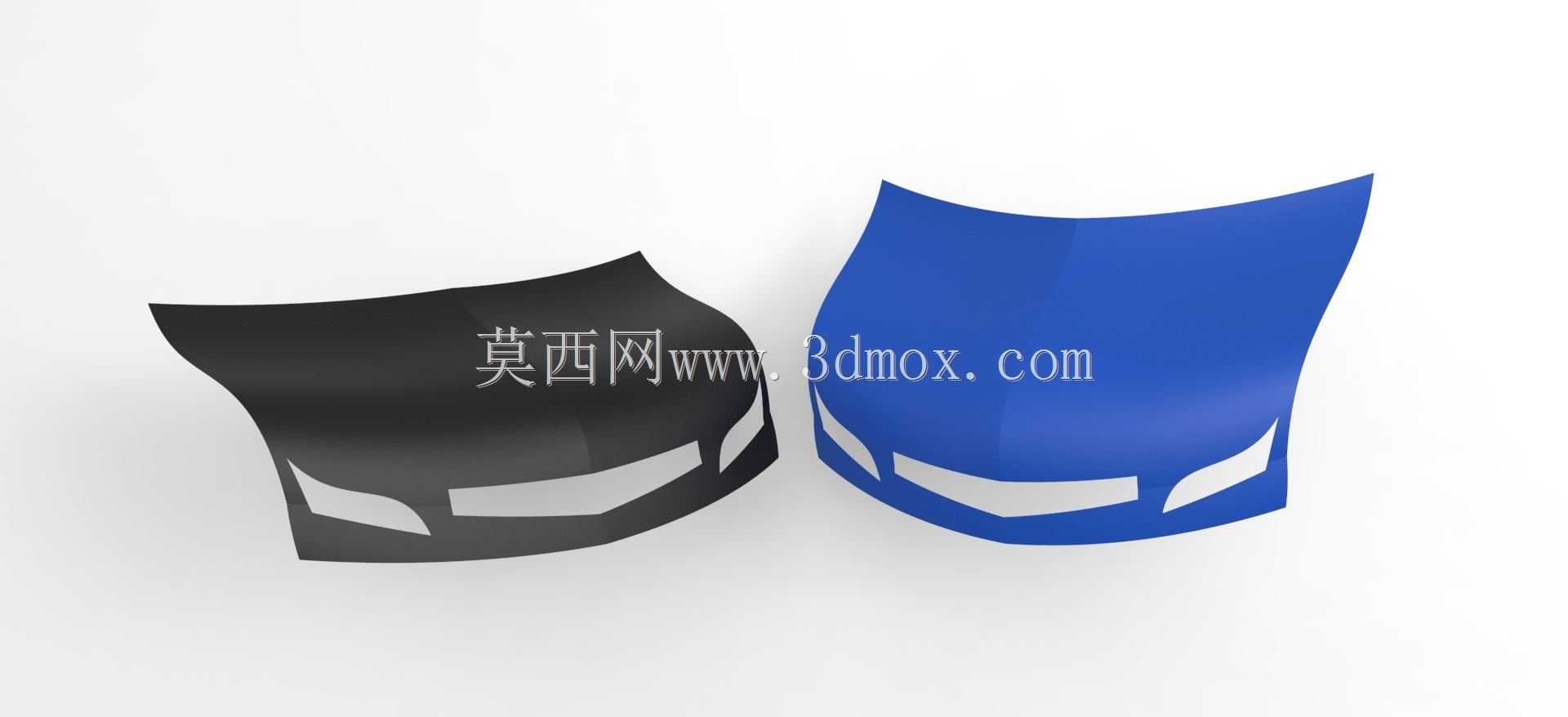

乘用车前脸引擎盖外覆盖件曲面结构

　　在整车正向开发流程中，前脸引擎盖作为乘员舱前部核心的外覆盖件，同时承担着空气动力学导流、行人碰撞防护、前部外观型面匹配的多重作用，其曲面质量直接决定整车前脸的视觉精致度，也会影响高速行驶阶段的风噪表现与气流走向。日常道路场景中，引擎盖需要阻隔发动机舱运转产生的热量向舱盖表面传递，避免漆面长期高温老化，同时在车辆发生低速前部碰撞时，通过预设的溃缩变形区吸收部分冲击能量，降低对行人腿部、头部的碰撞伤害值，也能减少碰撞力直接传递到驾驶舱结构的概率。

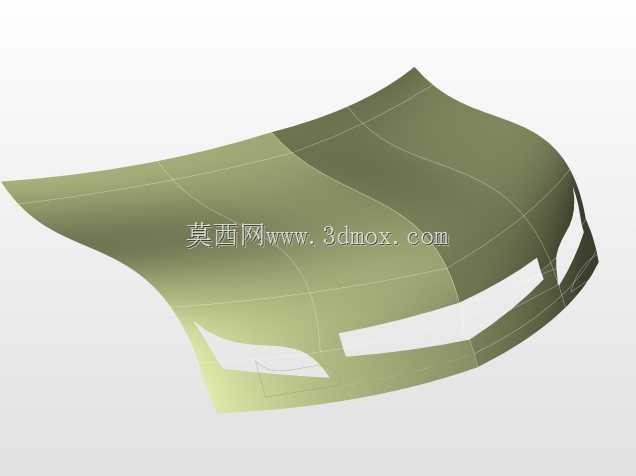

　　从结构设计逻辑来看，这款引擎盖的外板曲面采用了连续G2曲率过渡，从靠近前风挡的后部安装区域向前部格栅方向逐步收窄，两侧曲面顺着翼子板的匹配边界自然下倾，和前大灯上沿的安装型面形成完整的贴合轮廓，避免装配后出现段差不均的问题。曲面中部预留的内凹特征线，一方面是为了强化前脸的视觉层次感，另一方面也能在不增加板材厚度的前提下提升外板的结构刚性，减少车辆行驶过程中舱盖表面产生的共振异响。设计阶段需要反复校核曲面的拔模角度，确保冲压工序中板材能够顺利脱模，不会出现型面拉伤或者圆角开裂的问题，同时要控制曲面的回弹量，把冲压成型后的型面误差控制在整车公差允许的范围内。

　　安装边界的设定完全遵循主流乘用车的前部布局逻辑，后部通过铰链结构和车身前围的安装支座连接，预留的开启角度能够满足常规的机油检查、冷却液加注、蓄电池维护等日常维保操作需求，不会和前风挡下沿的装饰板、雨刮臂产生运动干涉。前部的锁扣安装位对应车身前部的锁体结构，闭合后能够保证舱盖和前部格栅、两侧翼子板的间隙均匀，行车过程中不会出现松动抖动。两侧的边缘位置预留了缓冲胶墩的安装点位，通过调整胶墩的高度可以微调舱盖的闭合高度，匹配不同批次车身的装配公差，避免舱盖和翼子板出现硬接触导致漆面磨损。

　　实际工程验证阶段，这类外覆盖件需要通过多轮的CAE仿真分析，首先是刚度验证，在舱盖表面不同区域施加规定的垂直载荷，检查型面的变形量是否在设计阈值内，避免日常按压或者行驶风压导致舱盖出现凹陷变形；其次是碰撞仿真，模拟行人头部撞击舱盖不同区域的场景，优化内板的加强筋布局，保证碰撞过程中舱盖能够按照预设的模式变形，吸收足够的冲击能量，降低对行人的伤害值；最后是空气动力学仿真，校核舱盖曲面的气流走向，让气流能够顺着曲面平顺流向风挡和车顶区域，减少气流在舱盖两侧形成涡流的概率，从而降低高速行驶的风阻系数与风噪水平。

　　和周边零件的匹配公差控制是这类覆盖件设计的核心难点，和两侧翼子板的匹配间隙需要控制在均匀的3.5mm左右，段差保持在1mm以内，和前大灯上沿的匹配间隙要和大灯与格栅的间隙保持视觉连贯，不能出现间隙突变的情况。和前风挡下沿的导流板之间也要预留足够的膨胀间隙，避免高温环境下板材膨胀出现挤压变形。曲面的光影检查是型面质量验证的关键环节，通过平行光照射在舱盖表面，观察反射光带的连续性，不能出现光带扭曲、突变的区域，确保量产之后漆面的反光效果均匀流畅，提升整车的外观质感。

　　材质选择上，外板通常采用冷轧冲压钢板，部分轻量化车型会采用铝合金板材，不同材质的成型参数存在差异，设计曲面时需要根据选定的材质调整圆角大小和成型深度，避免冲压过程中出现开裂或者起皱的缺陷。内板的结构会根据外板的曲面形态设计对应的加强筋布局，在保证整体刚性的前提下尽可能开设减重孔，降低零件的整体重量，助力整车轻量化目标的实现。铰链安装位、锁扣安装位、缓冲胶墩安装位都需要设计局部的加强结构，避免长期开关操作导致安装点出现变形松动，影响舱盖的闭合精度。
