双层立柱支撑壁挂式多用置物架结构

　　这类壁挂式多用置物架多应用于车间工位旁、仓储区域立柱侧、实验室操作墙面上，用来承放小型工具、零散物料、操作记录册或是常用检测量具，相比落地式置物结构，它不占用地面通行空间，能充分利用垂直墙面的闲置区域，在空间局促的作业场景里实用性很强。整体结构采用钣金弯折成型，背部的竖板是核心安装基准，上边沿向外翻出的折边既可以强化竖板的整体刚性，避免薄板受力出现波浪形变，也能在安装时搭在墙面预埋的挂点上，降低安装对位的难度。置物层板共设置两层，每层都做了三边折边处理，前侧折边高度略低于两侧，既能防止放置的物件从侧边滑落，也不会阻碍操作人员从正面取放物品，层板与背部竖板之间采用满焊连接，焊缝位置做了打磨处理，避免应力集中导致的连接部位开裂。

　　两层板之间设置两根圆柱形支撑立柱，立柱上下端分别与上下层板的底面、顶面贴合固定，主要承担层板中部的竖向载荷，避免层板在长期承重后出现中部下凹的变形，立柱的位置避开了层板常用的放置区域，不会对物品摆放造成干涉。最下层的结构向前延伸出带折边的托底结构，进一步拓展了置物空间，同时底部的折边可以卡合放置的盒装物料，避免物料从底部滑落。设计过程中首先确定了安装边界，背部竖板的安装孔位按照常规墙面膨胀螺栓的间距设置，适配多数砖混、轻钢龙骨墙面的安装条件，整体外伸长度控制在合理范围内，避免外伸过长导致受力力矩过大，对安装墙面的载荷要求过高。层板的间距根据常用放置物品的高度做了匹配，下层预留高度可以容纳常规尺寸的工具盒、零配件盒，

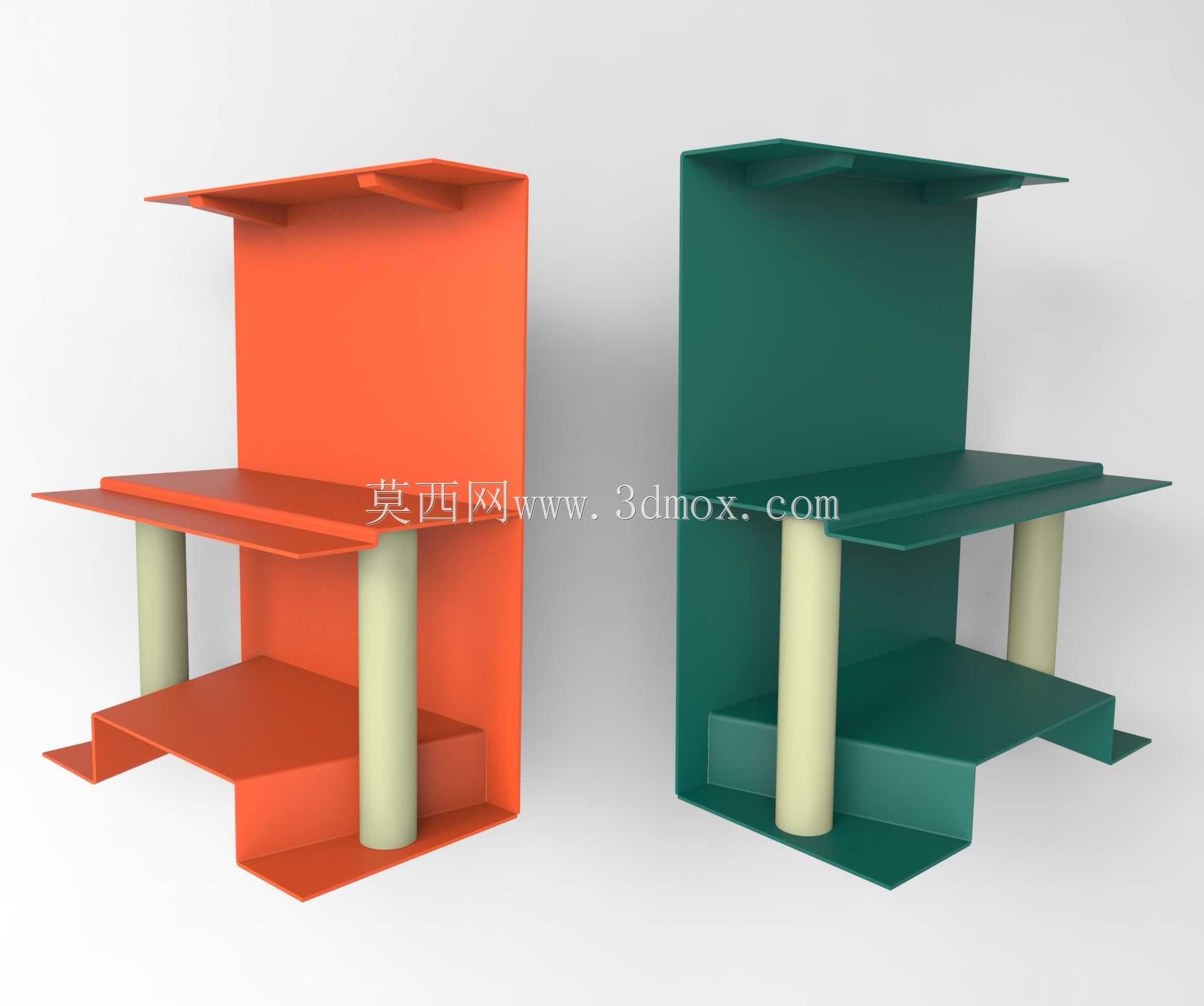

　　上层预留高度适合放置扁平类的记录文件、小型量具。钣金件的折弯圆角统一按照板材厚度的1.5倍设置，既避免折弯处出现应力开裂，也能去除锐边，防止操作人员取放物品时被划伤。结构整体没有多余的装饰性构件，所有弯折、支撑结构都服务于承重与使用需求，板材厚度根据额定承重选择，在满足结构强度的前提下尽可能控制整体重量，降低安装时的墙面载荷。实际使用时，这类置物架可以根据安装场景的需求调整表面处理方式，车间场景多做喷塑处理提升耐磨防腐蚀性能，办公或民用场景可以做烤漆配色适配周边环境，两种配色的结构可以并排安装在同一墙面上，用来区分不同类别的存放物品，提升物料分类管理的效率。安装时需要先确认墙面的承重能力，

　　在实心墙体上安装时直接采用膨胀螺栓固定背部竖板的四个安装孔即可，在轻质隔墙上安装时需要在墙体背面增加衬板，分散安装点的受力，避免长期承重后墙体出现破损。日常使用中要注意避免在层板边缘放置过重物品，尽量将重物靠近背部竖板放置，降低层板的受力力矩，定期检查支撑立柱与层板的连接位置、背部安装螺栓的紧固情况，避免连接松动导致的结构失稳。
