阿兰德间歇式空间凸轮传动机构

　　在自动化装配、轻工包装、间歇送料类生产线的工位转位环节，这类空间凸轮式间歇传动结构的应用占比常年居高不下，和传统槽轮、棘轮机构相比，它的传动冲击更小，高速工况下的工位定位精度更稳定，能适配每分钟60到120次的节拍化生产需求，很多做日化产品灌装、小五金件分料、电子元件插件的设备，都会在转塔工位的动力输入端采用类似结构。从实际使用场景来看，这类机构不需要额外搭配定位锁止组件，凸轮轮廓在设计阶段就已经把升程、停歇段的运动曲线做了平滑处理，从动件在进入和退出停歇工位时不会出现刚性撞击，设备运行时的噪音能控制在70分贝以内，长期运行的磨损量也比棘轮棘爪结构低40%左右，日常维护只需要定期给凸轮副加注润滑脂即可，不需要频繁更换易损件。

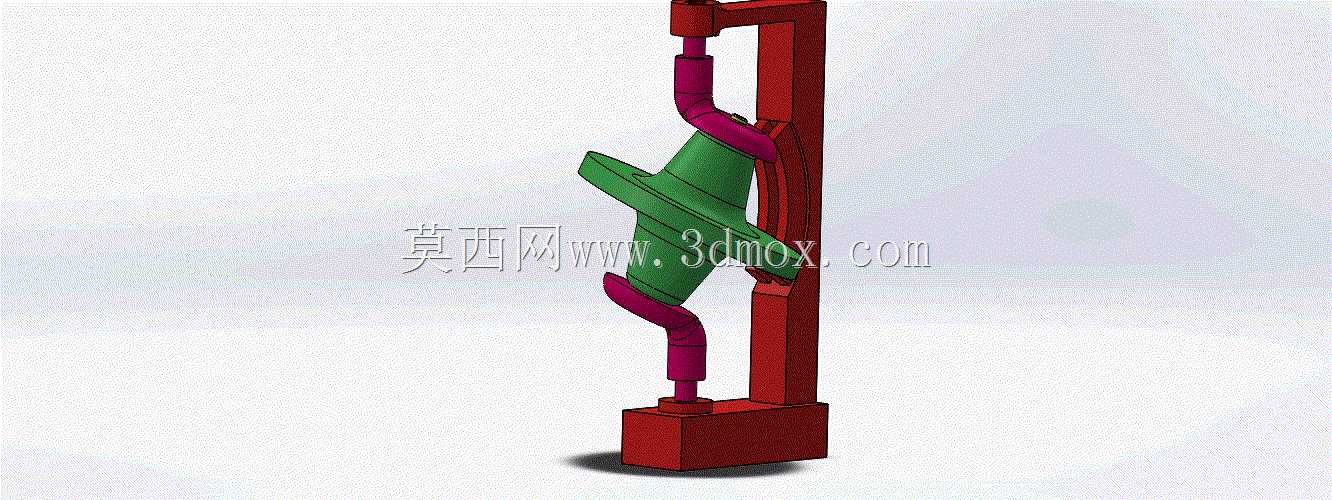

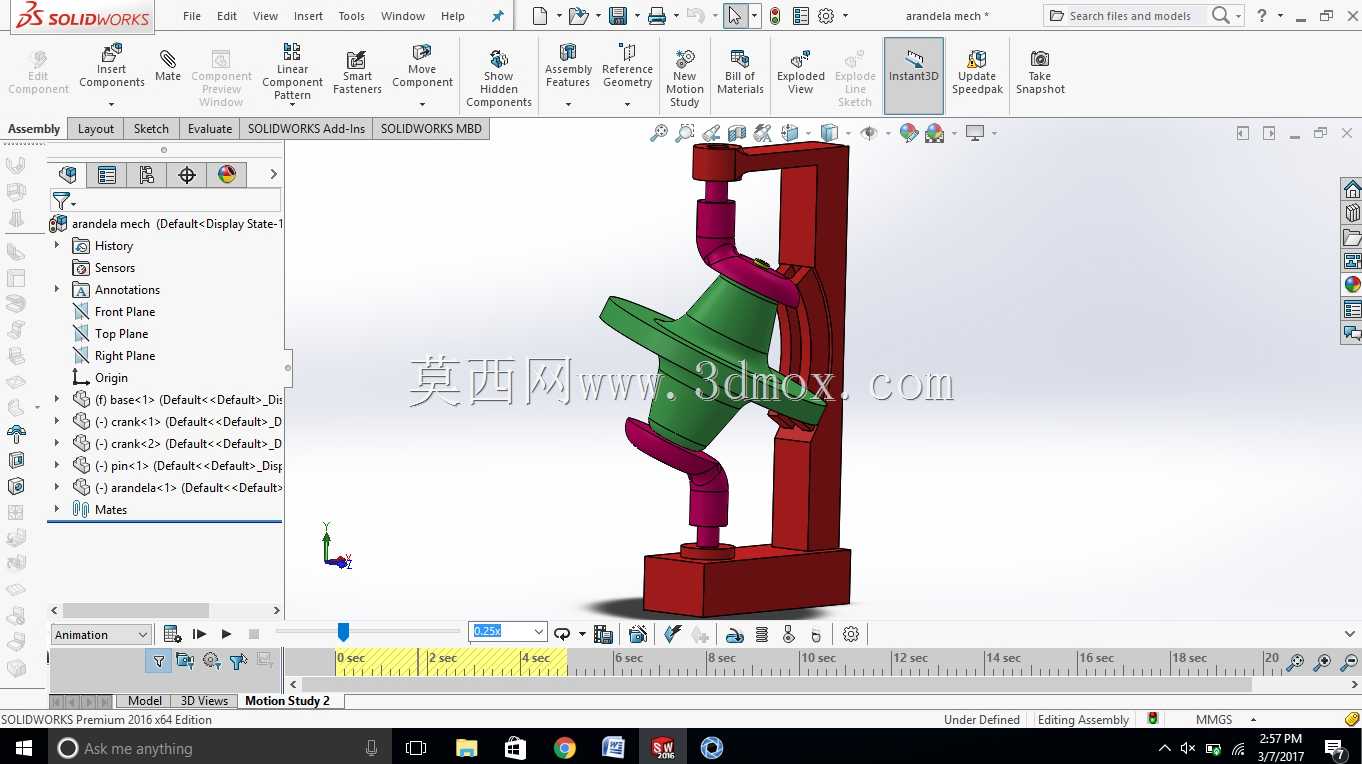

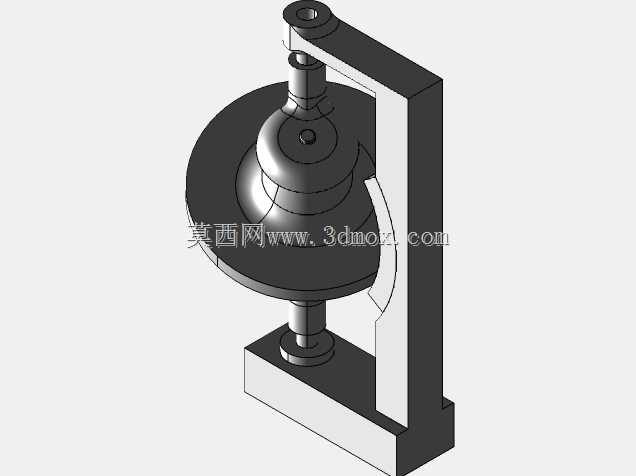

　　设计这类结构的时候，首先要明确工位的停歇角度和运动角度的配比，常规四工位转台的停歇段对应凸轮转角是270度，运动段是90度，如果是多工位密集排布的场景，还要根据工位数量调整凸轮轮廓的曲线段占比，避免从动件在运动过程中出现加速度突变。图中这套结构的立式安装框架采用矩形截面的型钢焊接后加工而成，底部的安装基座预留了四个沉头固定孔，可以直接和设备的安装台面通过螺栓锁紧，整体安装边界的长宽尺寸控制在200毫米以内，高度方向不超过350毫米，不会占用过多的设备内部安装空间，适配中小型自动化设备的紧凑布局需求。

　　从动件的摆臂部分和凸轮接触的位置，设计时通常会镶嵌耐磨的工程塑料衬套或者硬质合金触头，减少凸轮轮廓面的磨损，延长整套机构的使用寿命，摆臂的上下支撑端采用深沟球轴承做回转支撑，径向间隙控制在0.02毫米以内，保证传动过程中不会出现晃动偏移。凸轮本体的锥面轮廓是整套结构的核心，建模时需要先根据运动规律推导从动件的位移方程，再通过空间曲线投影生成凸轮的工作曲面，曲面的表面粗糙度要达到Ra1.6以下，减少接触摩擦带来的动力损耗。和平面凸轮机构相比，这种空间锥面凸轮的从动件可以实现空间维度的往复摆动，不需要额外添加换向传动构件，能直接把输入轴的连续回转运动转换成输出端的间歇式摆动或者步进回转，传动链更短，动力传递效率能达到90%以上。

　　在实际选型适配的时候，要先核算设备需要的输出扭矩，根据扭矩大小匹配凸轮轴的轴径和摆臂的截面尺寸，避免负载过大导致构件变形，影响传动精度。安装时要保证凸轮轴的回转轴线和摆臂的回转轴线的空间位置度误差不超过0.05毫米，否则会出现接触应力不均，局部磨损过快的问题。这套结构的动力输入端可以直接和伺服电机、减速电机的输出轴相连，不需要额外添加传动联轴器，输入端的轴伸采用标准平键连接，适配市面上常规的电机输出轴尺寸，安装调试时只需要调整凸轮的初始安装角度，就能匹配不同工位的起始位置要求，调试难度比复杂的多连杆间歇机构低很多，一线的设备调试人员不需要掌握复杂的运动学计算，只需要通过点动电机观察工位停位精度，微调凸轮的周向位置就能完成调试。

　　从长期运行的可靠性来看，这类凸轮机构的无故障运行时间通常能达到12000小时以上，适合在连续化生产的工业场景下使用，不会像槽轮机构那样在高速运行时出现工位越位、定位不准的问题。很多做非标自动化设备的工程师在设计间歇转位工位时，会优先选用这类结构，主要是因为它的结构组成简单，加工难度不高，凸轮部分可以采用五轴加工中心一次成型，不需要后续的复杂修配，摆臂和支撑框架都是常规的机加工件，采购和加工成本都比较可控，能有效控制整套设备的制造成本。另外，这套结构的立式布局设计，能让润滑脂自然附着在凸轮接触面上，不会出现润滑脂流失过快的问题，在没有自动润滑系统的简易设备上也能正常使用，适配性更强。
