四发螺旋桨大型运输飞机结构设计

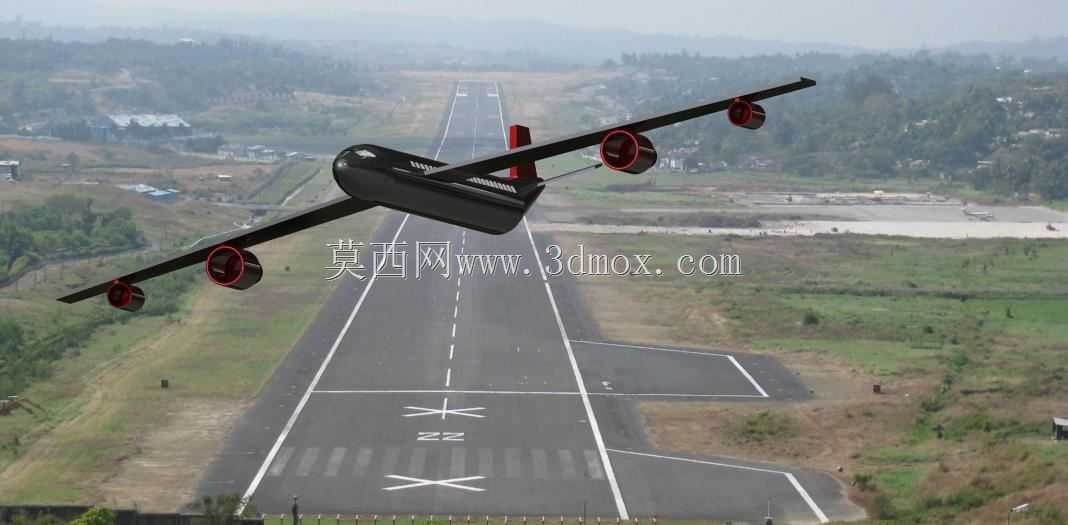

　　本次呈现的固定翼飞行器结构，采用上单翼四发布局，这类布局在中远程重型运输场景中应用极为广泛，上单翼设计能够让机身主体尽可能贴近地面，装卸大件物资时无需过高的地勤保障设备，同时机翼离地间隙充足，能够适配条件简陋的野外砂石跑道起降，避免发动机吸入地面碎石杂物。四台动力单元对称分布在机翼前后梁之间的挂载段，每侧两台的布置方式能够平衡单侧动力失效后的偏航力矩，提升飞行过程中的安全冗余，动力短舱与机翼的连接结构采用翼下吊挂形式，维护人员站在地面即可完成常规检查与部件更换，无需复杂的高空作业平台。

　　从机身结构来看，整体采用长直筒型增压舱设计，截面为类圆形，能够在高空飞行时平衡内外压差带来的结构应力，减少应力集中点。机头位置预留了航电设备与驾驶舱的安装空间，风挡框架采用多段式加强结构，能够承受鸟撞等突发冲击载荷，机身尾部设置了上翘的后舱门区域，大角度上翘的设计能够让车辆、大型集装箱等装备直接从尾部驶入货舱，无需额外的吊装设备。起落架采用前三点式多轮布局，前起落架为双轮结构，布置在驾驶舱下方的加强框位置，主起落架为多轮小车式，对称布置在机身下部两侧的起落架舱内，起降时能够将地面载荷均匀分散到机身主承力框上，避免局部结构过载。

　　机翼设计采用大展弦比平直翼搭配小幅后掠的翼尖构型，平直翼段能够保证低速飞行时的升力系数，缩短起降滑跑距离，翼尖的小幅后掠设计能够降低翼尖涡流带来的诱导阻力，提升巡航阶段的燃油效率。机翼前缘设置了可动缝翼，后缘布置了双缝襟翼与副翼，低速起降阶段缝翼与襟翼同步放出，能够大幅提升机翼的升阻比，让飞机在较短的跑道上就能完成升空与着陆动作；巡航阶段所有增升装置收回，机翼保持干净的气动外形，降低飞行阻力。尾翼采用常规布局，垂直尾翼为单垂尾设计，方向舵布置在垂尾后缘，水平尾翼布置在垂尾根部两侧，升降舵位于平尾后缘，所有操纵面的铰链结构都预留了检修口盖，方便日常维护时检查传动机构的磨损情况。

　　设计过程中首先明确了核心使用场景，即兼顾正规机场与野外临时跑道的物资运输、人员投送需求，因此在结构强度校核阶段，针对粗跑道起降的冲击载荷做了额外的冗余设计，机身主承力框采用框梁一体化结构，机翼与机身的连接接头采用高强度合金材料，能够承受大过载下的拉伸与剪切载荷。安装边界方面，整机翼展与机身长度的比例控制在合理区间，能够适配国内多数通用机场与运输机场的停机位尺寸，地面转弯半径满足滑行道的转弯要求，货舱内部的截面尺寸能够容纳标准集装箱、中型车辆等常见运输对象，货舱地板设置了系留挂点，能够根据运输物资的类型灵活固定，避免飞行过程中货物移位影响重心平衡。

　　动力短舱的设计充分考虑了散热与维护需求，短舱前部设置了进气口，能够为发动机提供充足的冷却气流，短舱后部的排气口方向经过优化，避免高温排气直接冲刷机翼下表面的结构材料，减少热疲劳带来的结构损伤。燃油系统的油箱布置在机翼内部的翼盒空间内，充分利用机翼结构的闲置空间，同时机翼内的燃油重量能够抵消部分飞行时机翼产生的向上弯矩，降低机身与机翼连接接头的载荷水平。航电设备的安装位置集中在机头与机身前部的设备舱内，所有设备支架都采用减震设计，避免发动机振动与起降冲击影响航电设备的正常工作。
