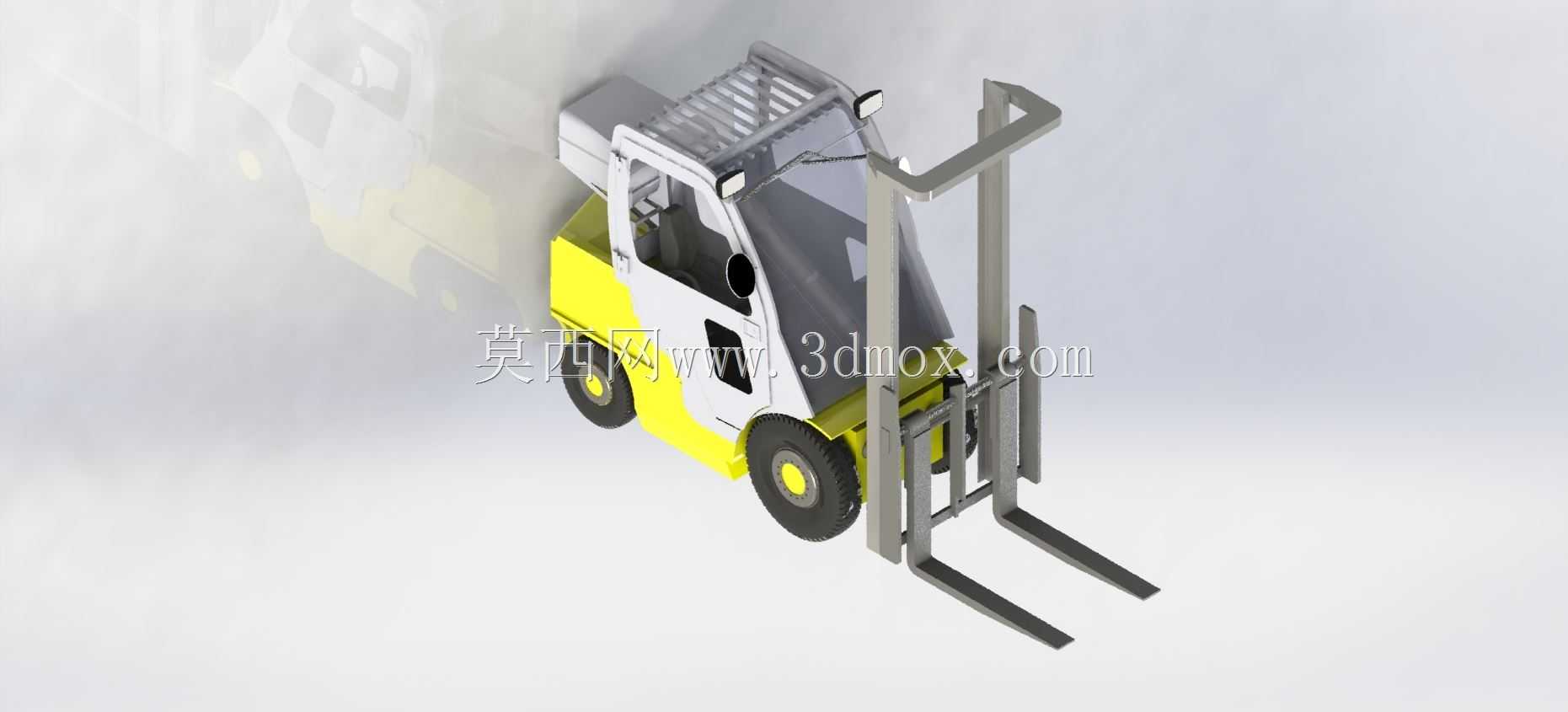

带封闭驾驶室的平衡重式叉车结构设计

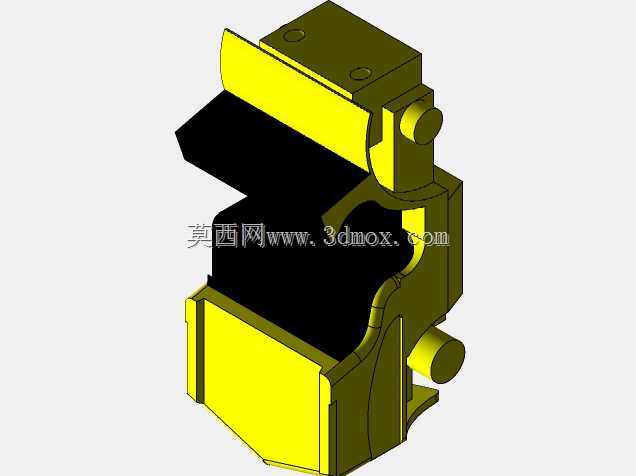

　　本次呈现的平衡重式叉车三维结构，针对厂区内部、仓储物流场景的重载搬运需求设计，区别于露天作业的简易款叉车，该结构配置了全封闭驾驶室，可适配高温、低温、多粉尘的作业环境，避免作业人员直接暴露在恶劣工况中，常见于冷链仓储、高温锻造车间、多扬尘的建材堆场等场景，解决普通敞开式叉车作业时人员受环境影响大、长时间作业舒适度不足的问题。从实际作业用途来看，该设备主要完成厂区内托盘货物的堆垛、短距离转运、装卸货作业，额定载荷覆盖常规1-3.5吨的通用搬运区间，可适配标准1200mm*1000mm工业托盘的叉取作业，货叉间距可根据托盘规格手动调节，满足不同尺寸载具的使用需求。功能特性层面，该结构保留了平衡重式叉车的核心布局，车体后部配置配重块，

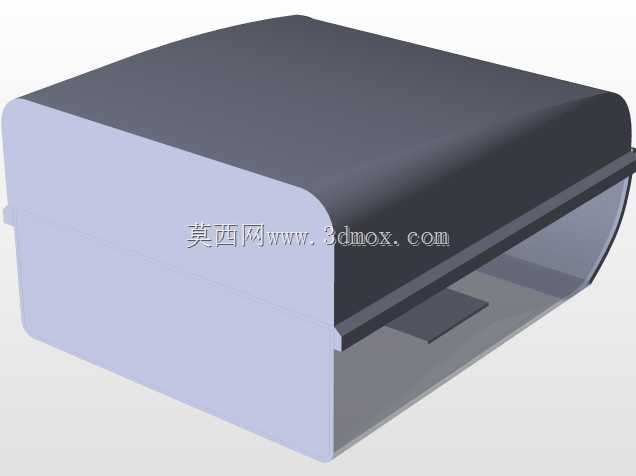

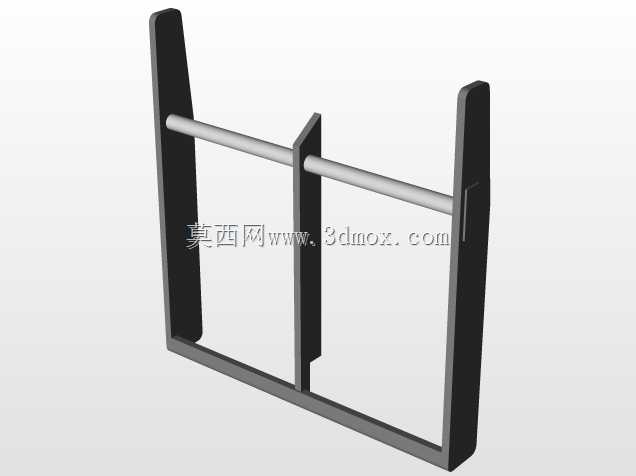

　　平衡前部货叉举升货物时的倾覆力矩，无需依赖轨道或外部支撑，可在平整硬化路面灵活转向，最小转弯半径适配常规3米宽度的厂区通道，满足狭窄仓储通道内的作业要求；驾驶室采用框架式结构，预留了空调安装位与管线布置空间，可根据作业需求加装冷暖空调系统，封闭的驾驶室玻璃配置雨刮与密封胶条，兼顾视野与密封性，避免室外作业时雨水、扬尘进入驾驶区域；门架系统采用两级伸缩结构，常规作业举升高度可覆盖3米标准货架层高，门架滚轮采用耐磨衬套结构，减少举升过程中的晃动量，货叉架配备下滑块与侧移间隙调整结构，可补偿货叉受力后的变形量，保证货叉升降过程的顺畅度。设计思路上，整体结构优先考虑零部件的通用性与维护便捷性，车体的覆盖件采用分块式设计，

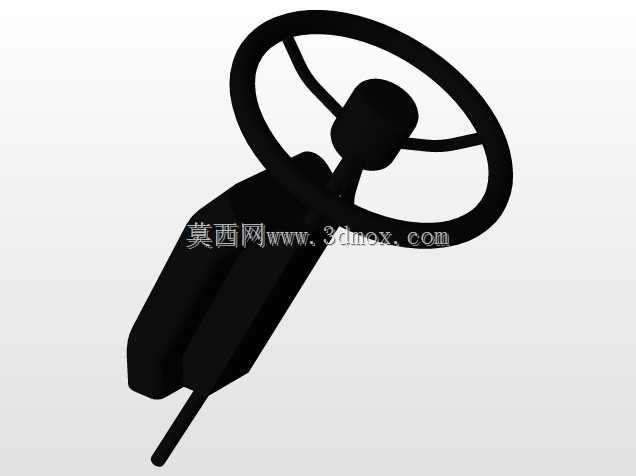

　　动力舱侧罩可快速拆卸，方便日常对动力系统、液压系统的检修；驱动桥与转向桥的安装位置经过配重匹配，空载与满载状态下的轴荷分配均满足行驶稳定性要求，避免满载转向时出现后轮抓地力不足的问题；液压管路沿门架立柱内侧布置，采用硬管加软管的组合方式，硬管负责固定段的油路传输，软管适配门架伸缩时的位移量，管路固定点预留减震胶垫，减少作业过程中管路震动导致的接头松动问题；驾驶室内的操纵部件按照人机工程布局，方向盘、操作手柄、踏板的位置适配常规作业人员的操作姿态，减少长时间作业的疲劳感。外形尺寸与安装边界方面，整车长度不含货叉控制在2.6米左右，含标准1米长度货叉的总长度约3.6米，车体宽度约1.2米，可适配常规厂区2.4米宽度的装卸通道；

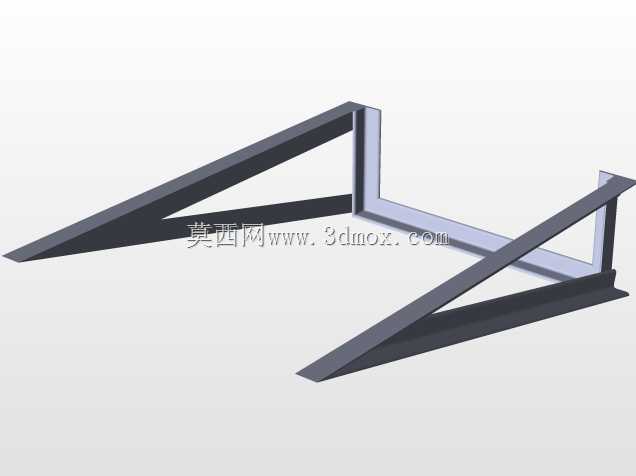

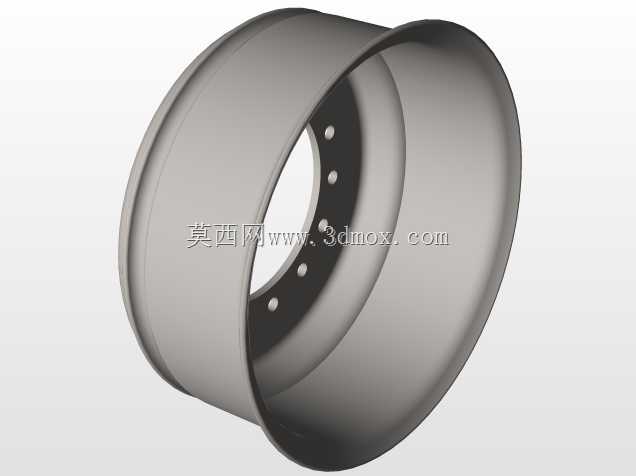

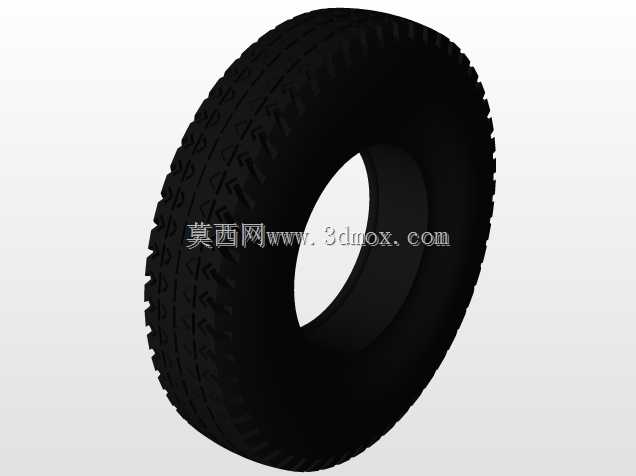

　　驾驶室顶部高度约2.1米，可顺利通过常规厂区2.5米高度的限高门；门架回落状态下的总高度约2.2米，可进入标准集装箱内部完成装卸作业；车轮采用实心橡胶轮胎，适配硬化水泥、沥青路面，无需充气，避免厂区内尖锐杂物扎胎导致的停机问题；车体底部的最小离地间隙控制在110mm左右，可顺利通过厂区内常见的减速带、地面接缝等凸起障碍，同时保证整车的重心高度处于合理区间，避免侧倾风险。在细节结构处理上，车体前部的护顶架与驾驶室框架采用一体化焊接结构，满足防坠物的强度要求，护顶架的格栅间距既保证顶部防护能力，又不影响驾驶员向上观察货叉举升状态的视野；配重块的外形与车体后部造型做了一体化过渡，避免突出的棱角在厂区转弯时剐蹭周边设备；货叉的根部与叉架采用挂钩式连接，可快速更换不同长度的货叉或者属具，适配不同的作业场景；液压油箱与燃油箱（或蓄电池舱，根据动力形式调整）布置在车体两侧的配重区域，充分利用闲置空间，同时方便油液加注与日常检查。
