120mm规格铝合金手柄立管结构设计

　　在手动操作类工业设备、工装夹具以及小型输送线的操作端布局中，手柄立管是连接操作握持部与设备主体执行端的核心受力传力构件，这类零件看似结构简单，实则直接决定操作手感、受力可靠性以及长期使用的疲劳寿命，很多现场设备出现操作晃量、握持发力打滑甚至部件断裂的问题，追根溯源往往是立管部分的结构设计没有匹配实际受力工况。这款120mm规格的手柄立管，整体采用铝合金材质切削加工成型，区别于传统焊接式钢管立管的结构，一体加工的成型方式从根源上避免了焊接热影响区带来的应力集中问题，同时铝合金的材质特性兼顾了轻量化需求与足够的结构强度，在需要频繁手动扳动、往复操作的工位上，能有效降低操作人员的长时间操作负荷。从实际安装边界来看，

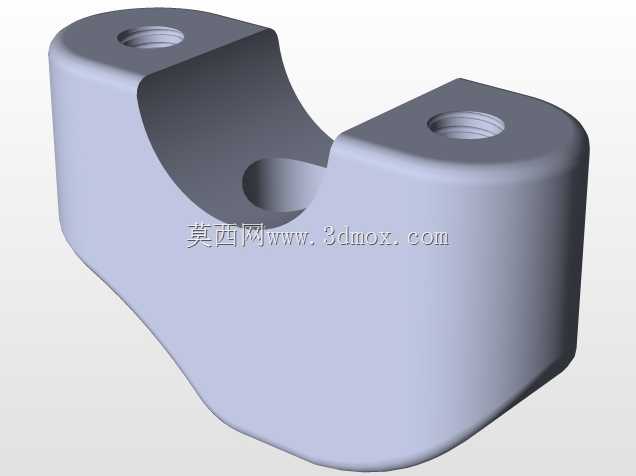

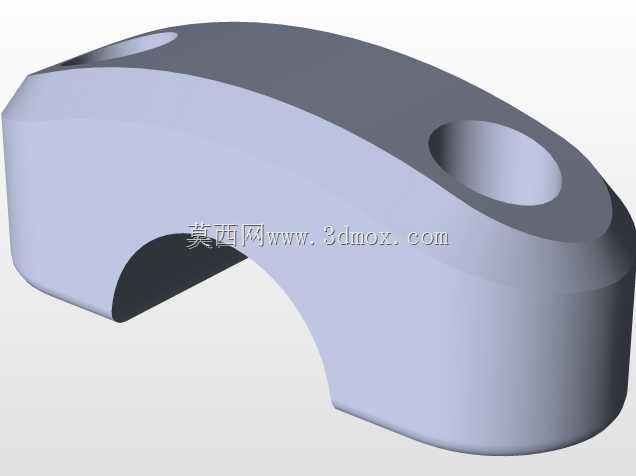

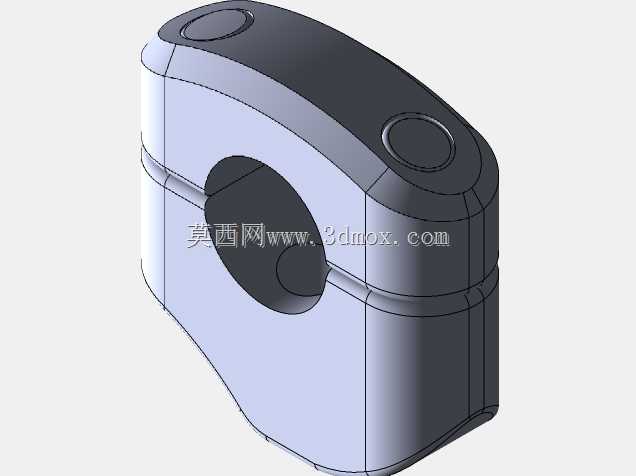

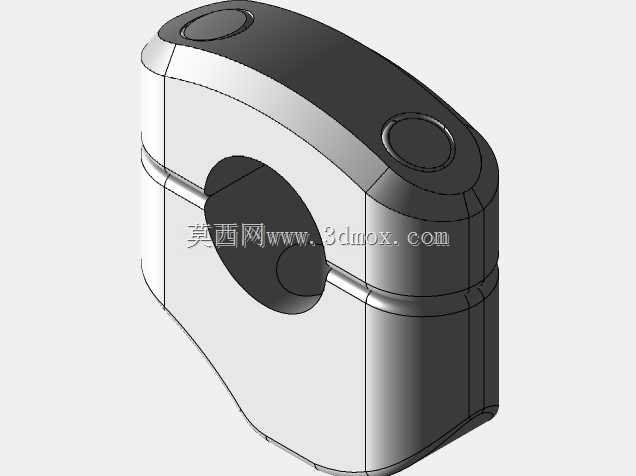

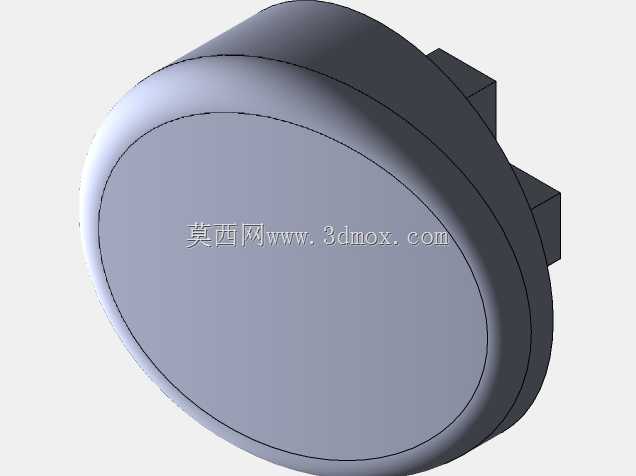

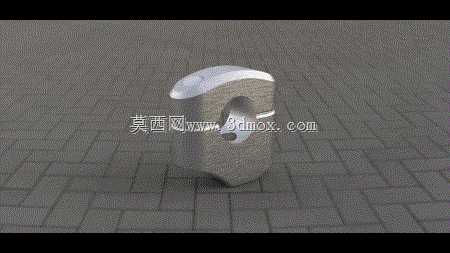

　　该立管总高度控制在120mm，这个尺寸是经过多场景适配验证的：既不会因为立管过短导致操作时手部与设备主体结构发生磕碰，预留了足够的握持操作空间，也不会因为立管过长造成力臂过大，在承受额定操作力矩时出现根部形变、精度偏移的问题。立管主体的截面做了异形过渡设计，并非规则的圆柱或者方管结构，中部的通孔结构用于穿装锁紧销轴，实现与下部连接杆件的快速铰接装配，孔位周边做了局部加厚处理，因为销轴传力区域是整个零件的应力集中点，常规等壁厚设计在频繁承受交变扳动力时，很容易在孔边出现裂纹，局部加厚的结构在不额外增加整体重量的前提下，把应力峰值控制在铝合金材料的许用应力范围内。上部的握持安装面做了弧面过渡处理，匹配外包防滑握持套的安装弧度，

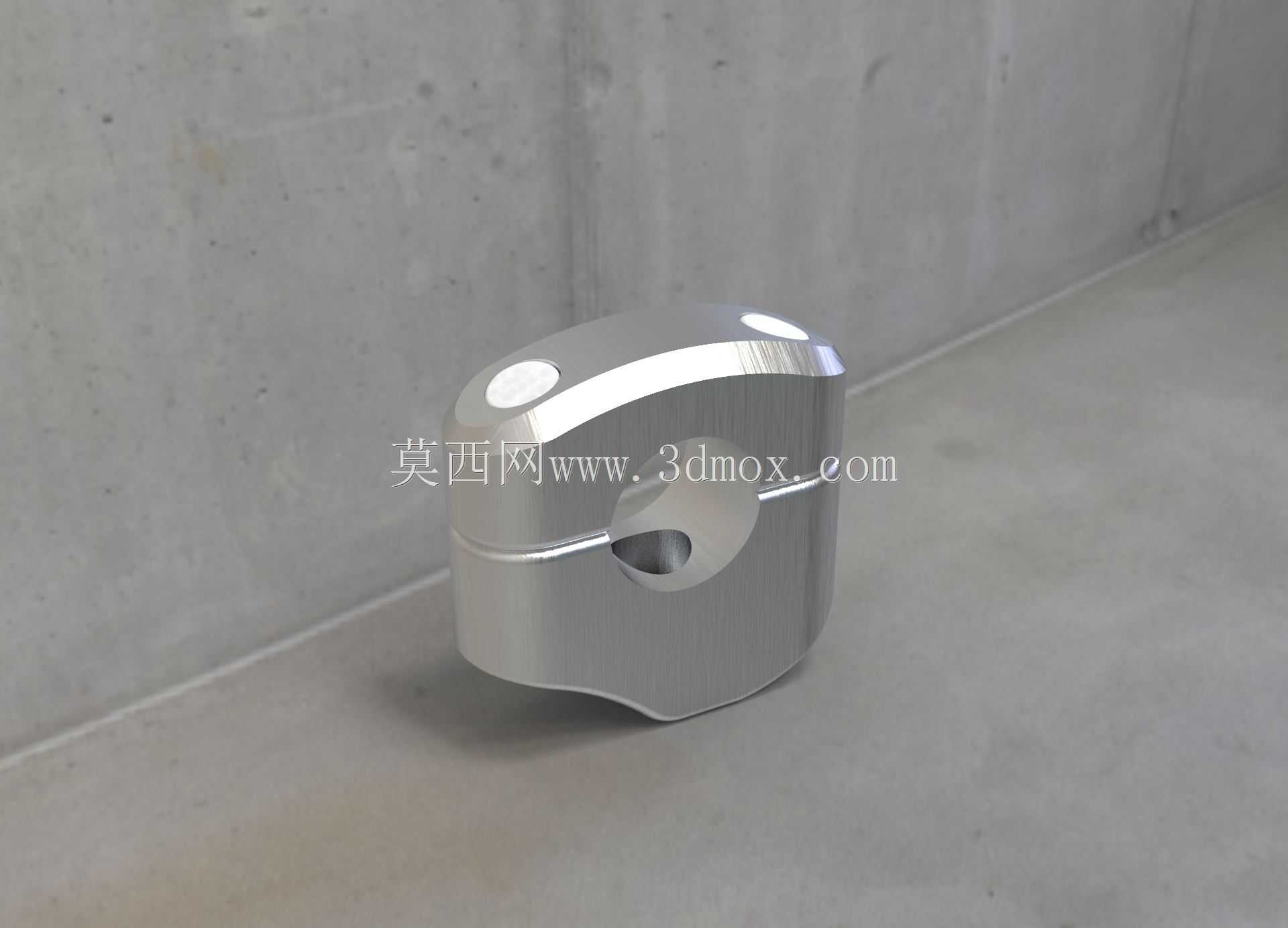

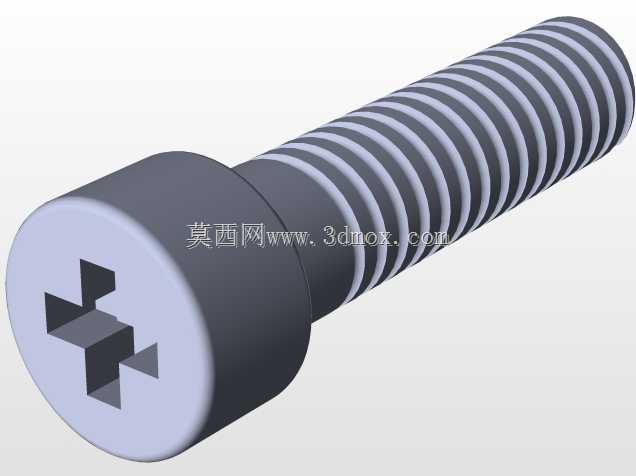

　　安装后不会出现棱角硌手的问题，同时弧面的定位结构能防止握持套在反复施力过程中出现周向转动，避免操作打滑。设计过程中针对不同工况做了受力校核：当操作人员施加最大常规操作力150N时，立管根部的最大形变位移量控制在0.02mm以内，完全满足工装夹具、手动调节机构的精度保持要求，不会因为操作受力导致调节位置出现偏移。零件的所有安装配合面都预留了合理的机加工公差，铰接孔的公差带选用H7精度，与标准销轴配合时间隙控制在合理范围，既不会因为间隙过大出现操作旷量，也不会因为间隙过小导致装配卡滞。外表面做了喷砂氧化处理，在车间多油污、多粉尘的使用环境下，表面不会轻易出现锈蚀、粘污的问题，日常清理维护只需要简单擦拭即可。

　　这类手柄立管的适配场景非常广泛，除了常规的工业设备操作端，在非标工装的手动锁紧机构、检测设备的调节手柄、物流周转器具的推拉把手部位都能适用，一体加工的结构也省去了后续焊接、打磨的二次加工工序，加工时只需要通过三轴数控设备一次装夹就能完成大部分特征的加工，生产效率较高，批量加工时的尺寸一致性也能得到很好的保证。在实际选型替换时，只需要核对下部连接杆的直径、铰接销轴的孔径以及整体安装高度，就能直接替换原有焊接结构的立管部件，相比传统钢管焊接件，装配效率能提升40%以上，长期使用的维护更换成本也更低。零件的边角位置都做了R2以上的圆角过渡，没有尖锐的棱角，避免操作人员在快速操作时被划伤，符合工业设备的安全设计规范。中部的减重槽设计在不削弱结构强度的前提下，进一步降低了零件自重，对于需要频繁抬动、移动的便携式工装来说，每一处减重设计都能切实降低操作人员的劳动强度。
