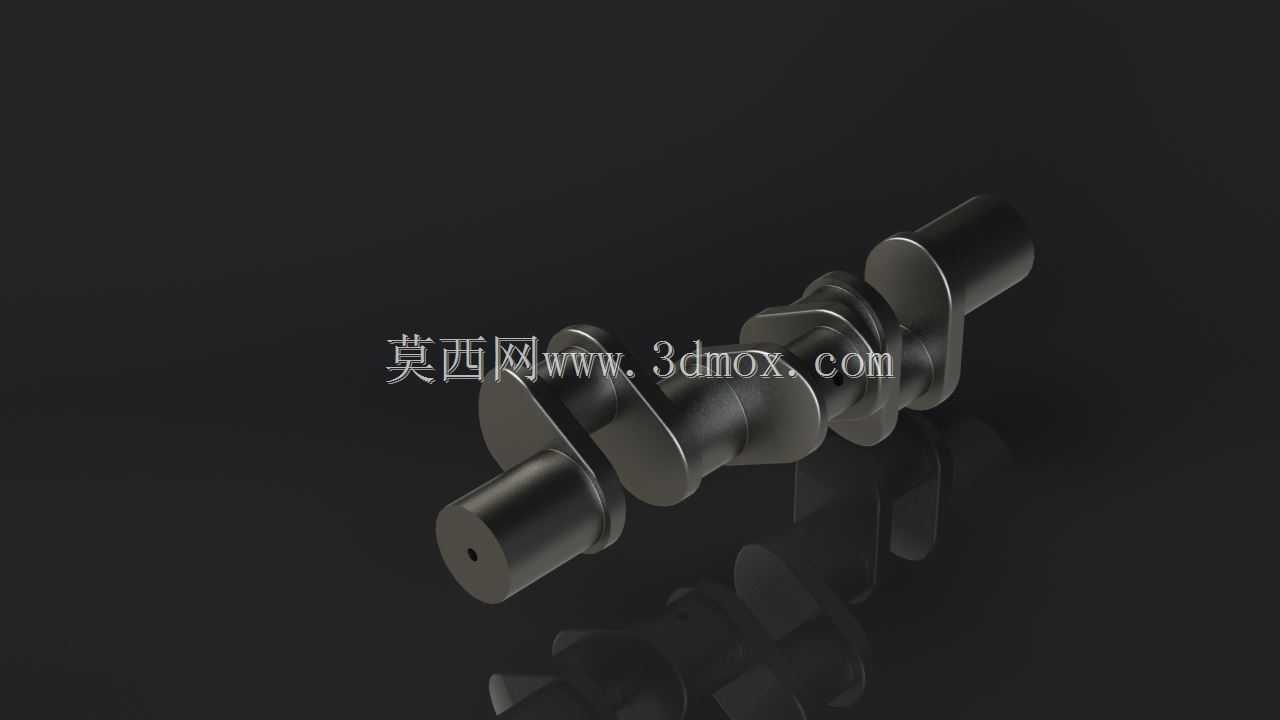

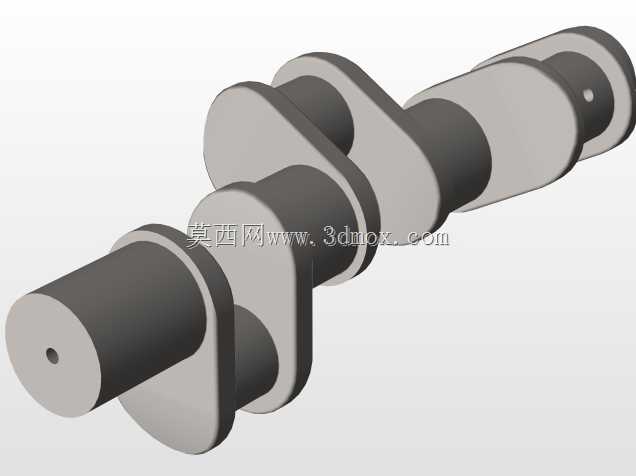

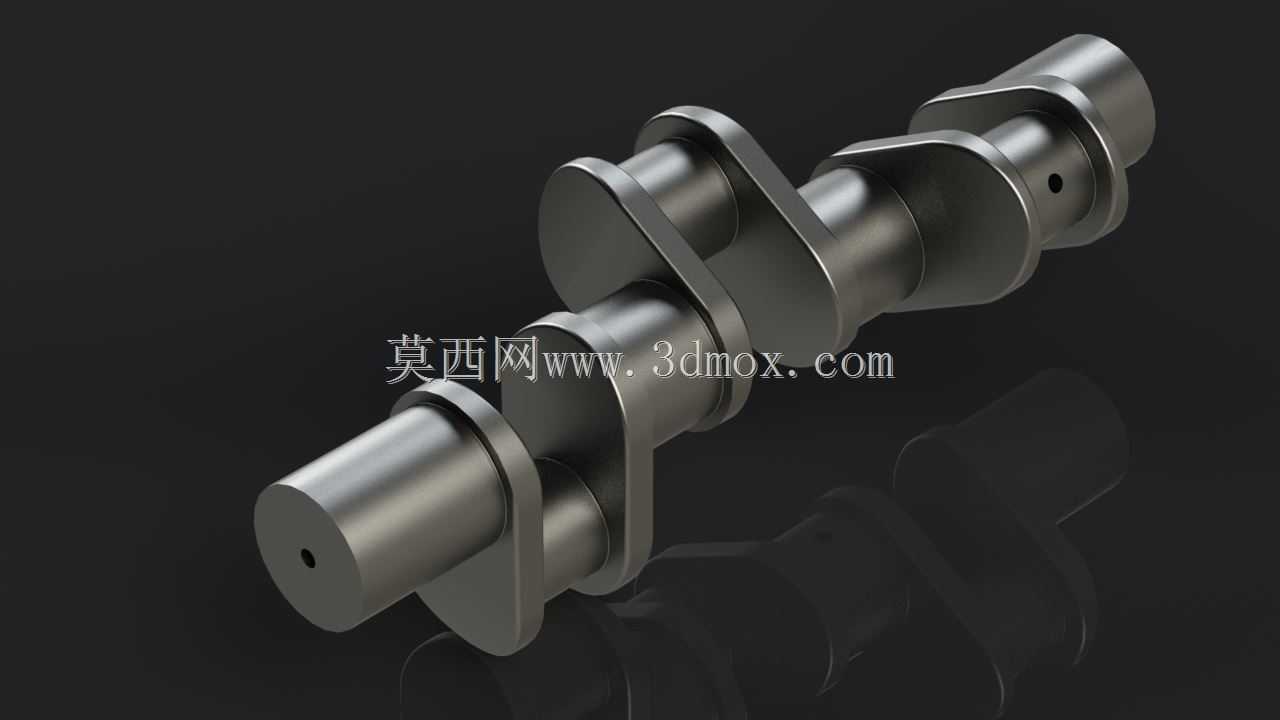

带润滑油道的内燃机曲轴结构设计

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，其结构合理性直接决定整机的运转平顺性、疲劳寿命与动力输出效率。这款带集成油道的曲轴，针对高负荷工况下的轴颈润滑需求做了结构优化，在曲柄臂与主轴颈、连杆轴颈的内部加工出连通的润滑油道，无需额外布置外置润滑管路，就能让压力机油从主油道直接输送到各摩擦副表面，避免高转速工况下轴瓦出现干摩擦、烧蚀等失效问题。

　　从实际装机场景来看，这类曲轴多用于小排量四冲程内燃机，覆盖通用动力、小型工程机械动力、乘用车小排量动力等多个应用场景，其安装边界需要匹配缸体主轴承座的同轴度要求，主轴颈的圆柱度公差需控制在0.005mm以内，各连杆轴颈的相位角偏差不能超过±0.2°，否则会导致活塞行程偏差，引发整机振动超标。设计过程中首先要确定曲柄半径，这一参数直接关联活塞行程，在确定排量与缸径的前提下，曲柄半径与连杆长度的比值通常控制在0.28-0.32区间，比值过小会导致连杆摆角过大，增加活塞侧压力，加剧缸套磨损；比值过大则会增加曲轴整体长度，抬升整机高度，不利于动力单元的紧凑化布置。

　　这款曲轴采用整体式锻造结构，曲柄臂做了圆弧过渡处理，避免应力集中在轴颈与曲柄臂的连接位置，在高爆发压力工况下，过渡圆角位置是应力集中系数最高的区域，设计时通过有限元分析对圆角半径做了多轮迭代，在不增加曲轴整体重量的前提下，将圆角处的最大应力控制在材料疲劳极限的70%以内，兼顾轻量化与结构强度。轴颈表面设计有高精度的磨削加工余量，成品表面粗糙度需达到Ra0.8以下，满足轴瓦的配合要求，同时轴颈端部的中心孔作为加工基准，贯穿车削、磨削、动平衡等全工序流程，保证各轴颈的同轴度要求。

　　集成式油道的走向设计避开了曲柄臂的高应力区域，油道孔口做了倒角钝化处理，避免应力集中在油道开口位置，油道直径经过流量校核，能够保证在额定机油压力下，各轴颈的润滑油流量满足散热与润滑需求，不会出现末端轴颈供油不足的问题。曲轴的输出端设计有法兰连接结构，用于匹配飞轮与动力输出装置，输入端则预留了正时齿轮、减震器的安装位，安装定位面的端面跳动公差控制在0.02mm以内，避免正时系统出现偏差，影响配气相位精度。

　　动平衡设计是曲轴设计中不可忽视的环节，这款四缸曲轴的平衡重与曲柄臂集成在一起，通过调整平衡重的外形尺寸，将不平衡量控制在规定范围内，减少高转速下的离心力引发的整机振动，平衡重的外形还做了避让设计，不会在运转过程中与缸体、连杆等周边部件发生运动干涉。在实际装配过程中，曲轴的轴向间隙需要通过止推片进行调整，间隙值控制在0.1-0.2mm区间，间隙过大会导致曲轴轴向窜动，引发异响与磨损；间隙过小则会在热机状态下出现卡滞，影响运转灵活性。

　　从润滑逻辑来看，机油从缸体主油道进入主轴颈油道后，通过曲柄臂内部的斜向油道输送到连杆轴颈，在曲轴旋转过程中，机油还会通过连杆轴颈上的油孔甩出，对缸壁、活塞销等部位进行飞溅润滑，实现一套油路覆盖多个摩擦副的润滑需求，减少了发动机内部的润滑管路数量，降低了油路泄漏的风险。曲轴的材料选用调质合金钢，经过调质处理后芯部具备足够的韧性，轴颈表面经过淬火处理，硬度达到HRC55以上，具备优异的耐磨性能，能够承受长期交变载荷的冲击。
