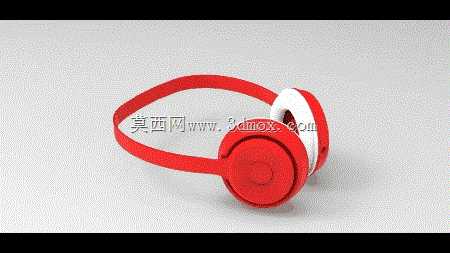

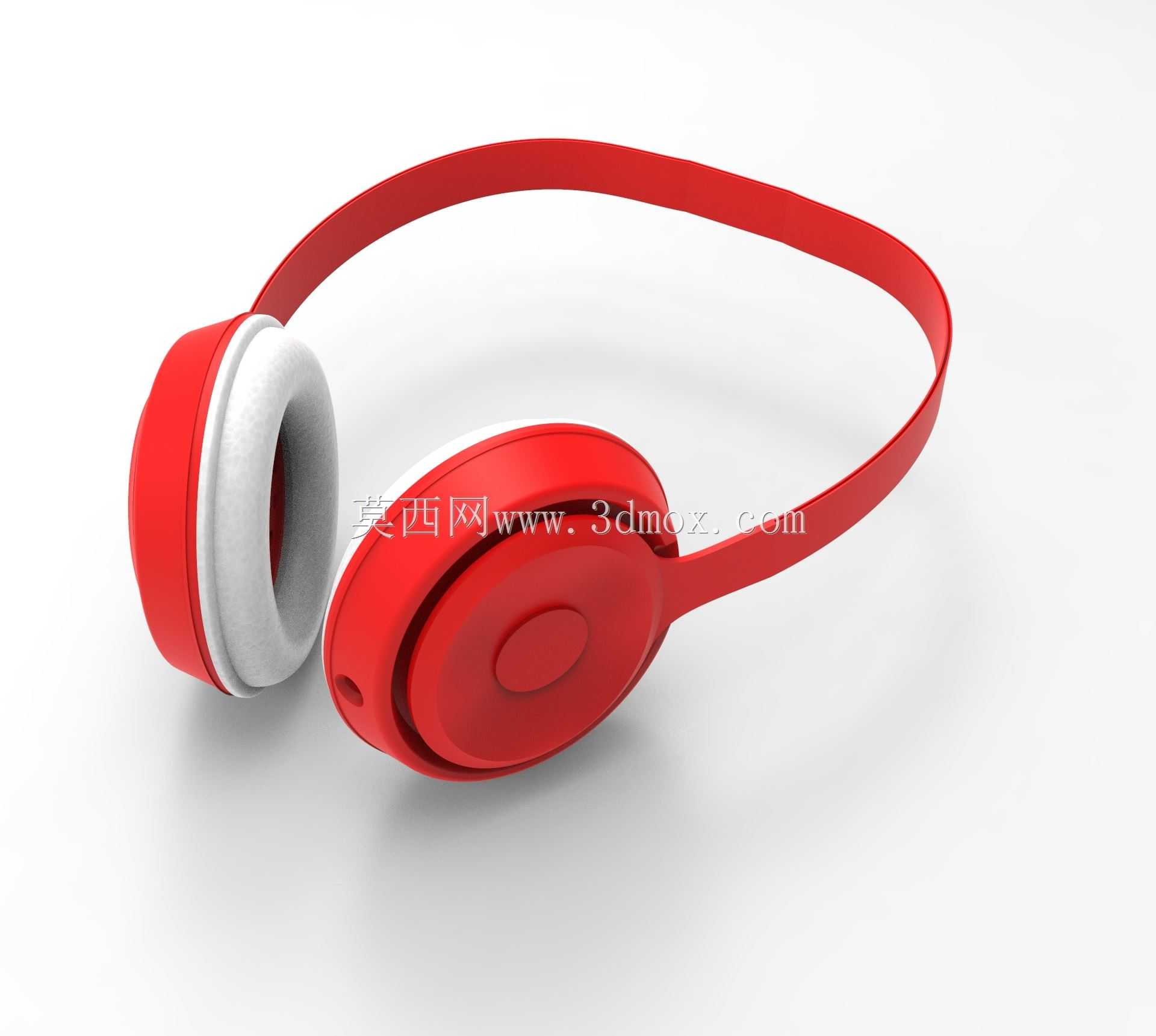

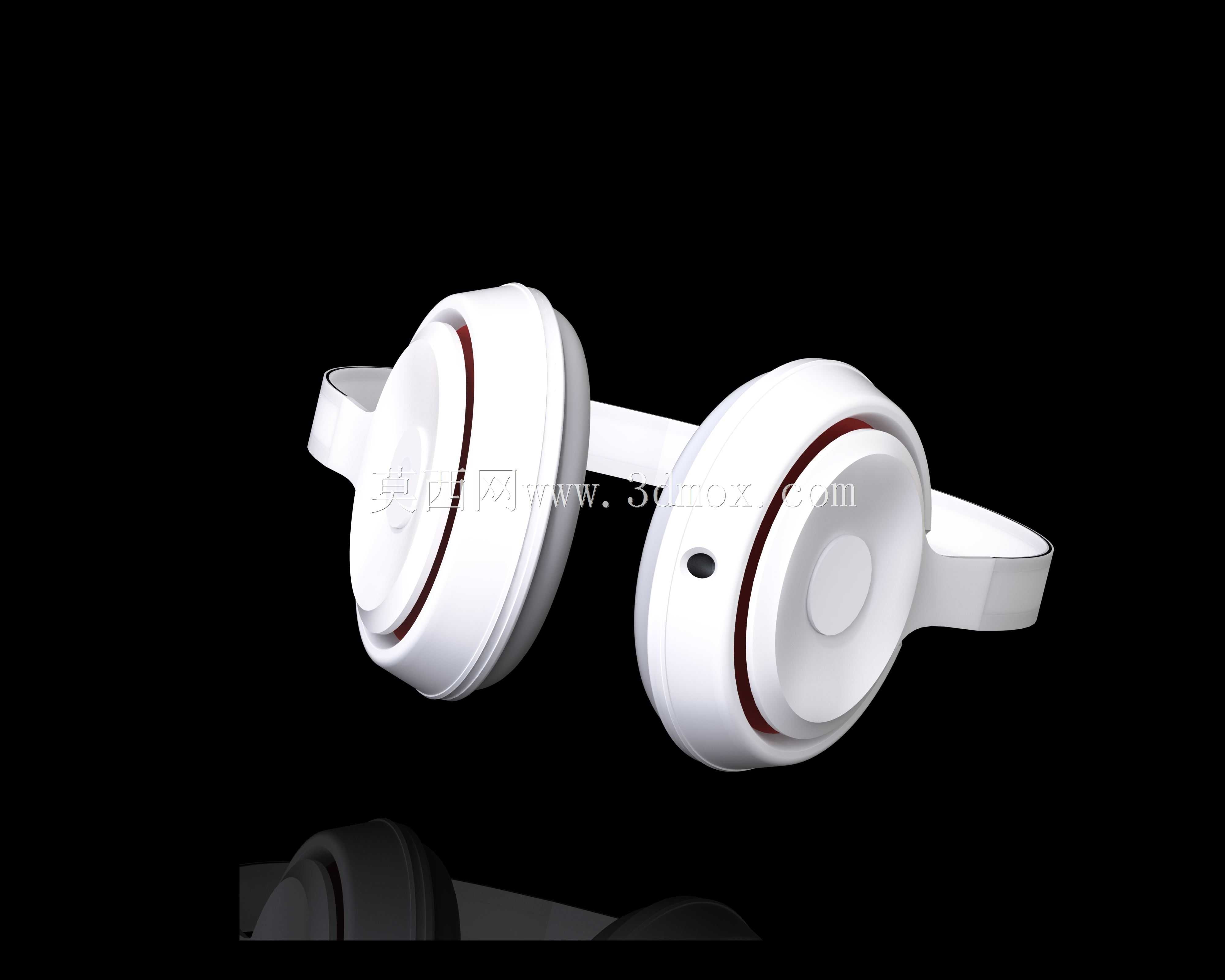

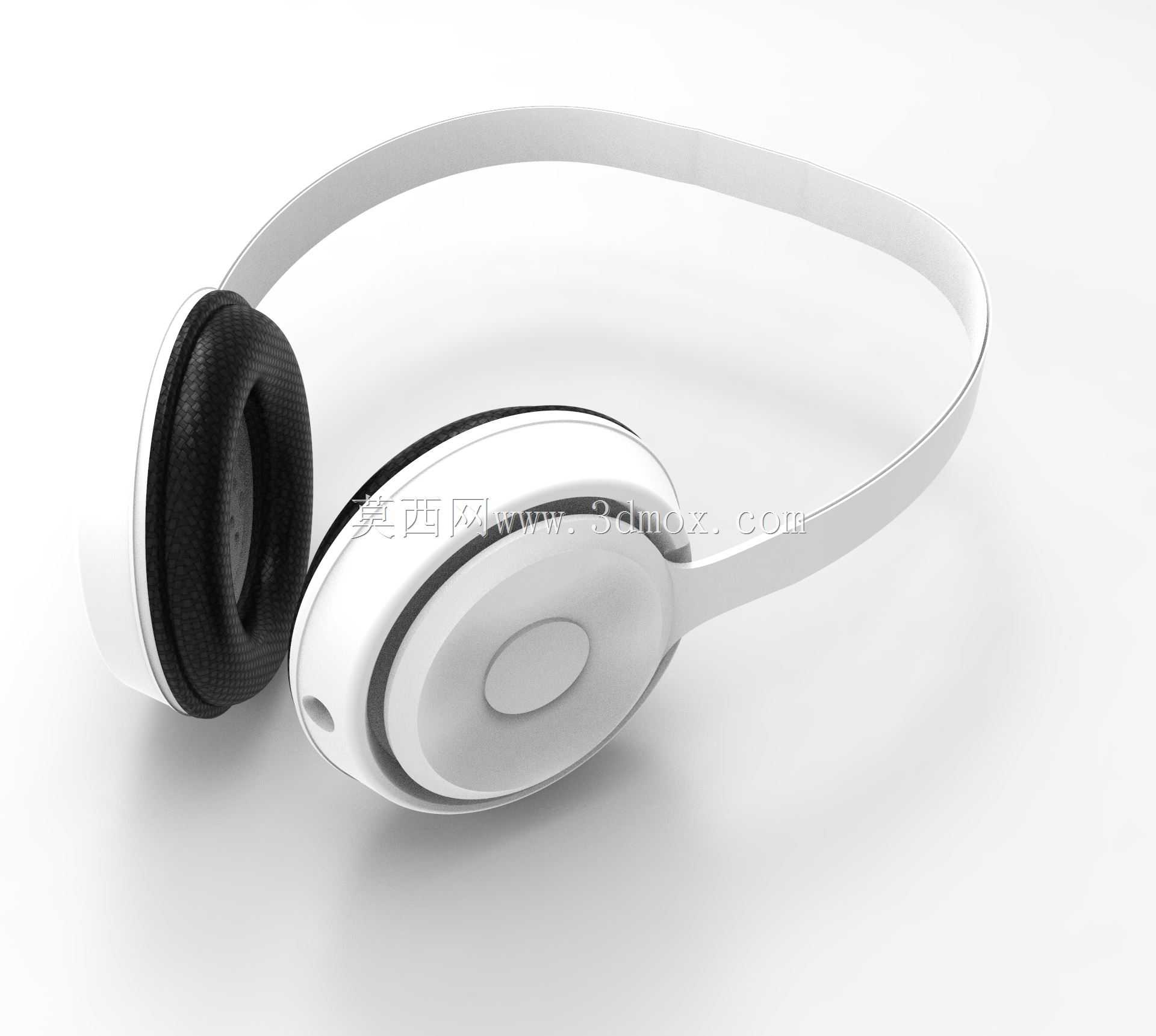

红色头戴式有线耳机外观结构建模

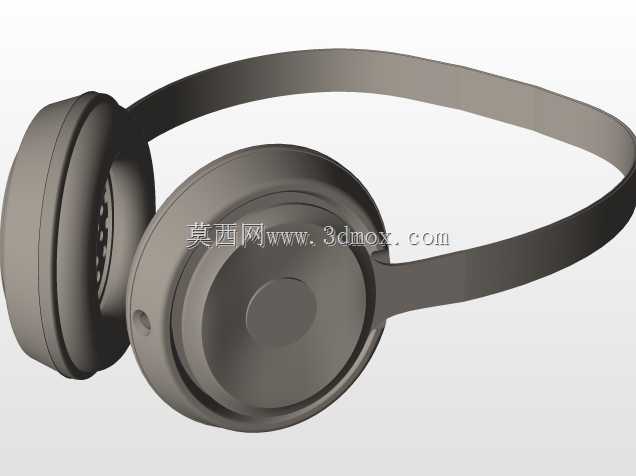

　　日常做消费电子类结构建模时，这类头戴耳机的还原需求大多来自数码配件厂商的外观打样、周边配件适配开发，不少做耳机替换头梁、耳罩配件的厂商，会需要精准的外形数据来开模做适配件，避免配件和原机出现尺寸偏差导致装配错位。这次建模的参考原型是常见的入门级有线头戴耳机，整体采用轻量化的塑料主体设计，头梁部分做了弧形一体化的弯折处理，没有额外的金属伸缩调节段，属于固定头围适配的入门款型，这类设计常见于平价配套耳机，主打低成本量产，结构件数量少，装配工序简单。建模时先确定头梁的弯曲曲率，参考日常佩戴时的头部贴合弧度，头梁的截面做了扁椭圆形的过渡，边缘做了0.8mm的圆角处理，避免佩戴时硌压头顶，头梁整体的展开长度控制在240mm左右，

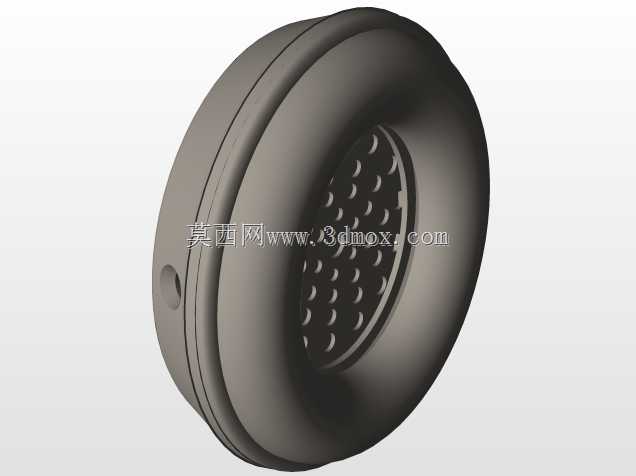

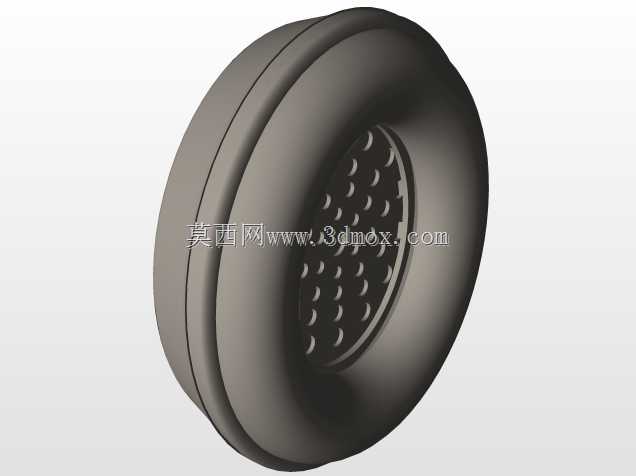

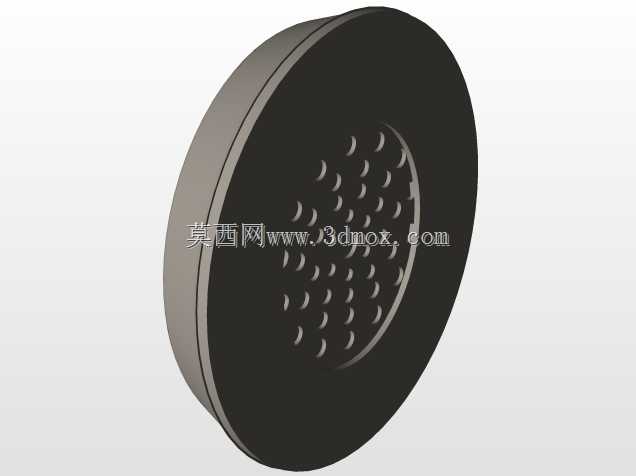

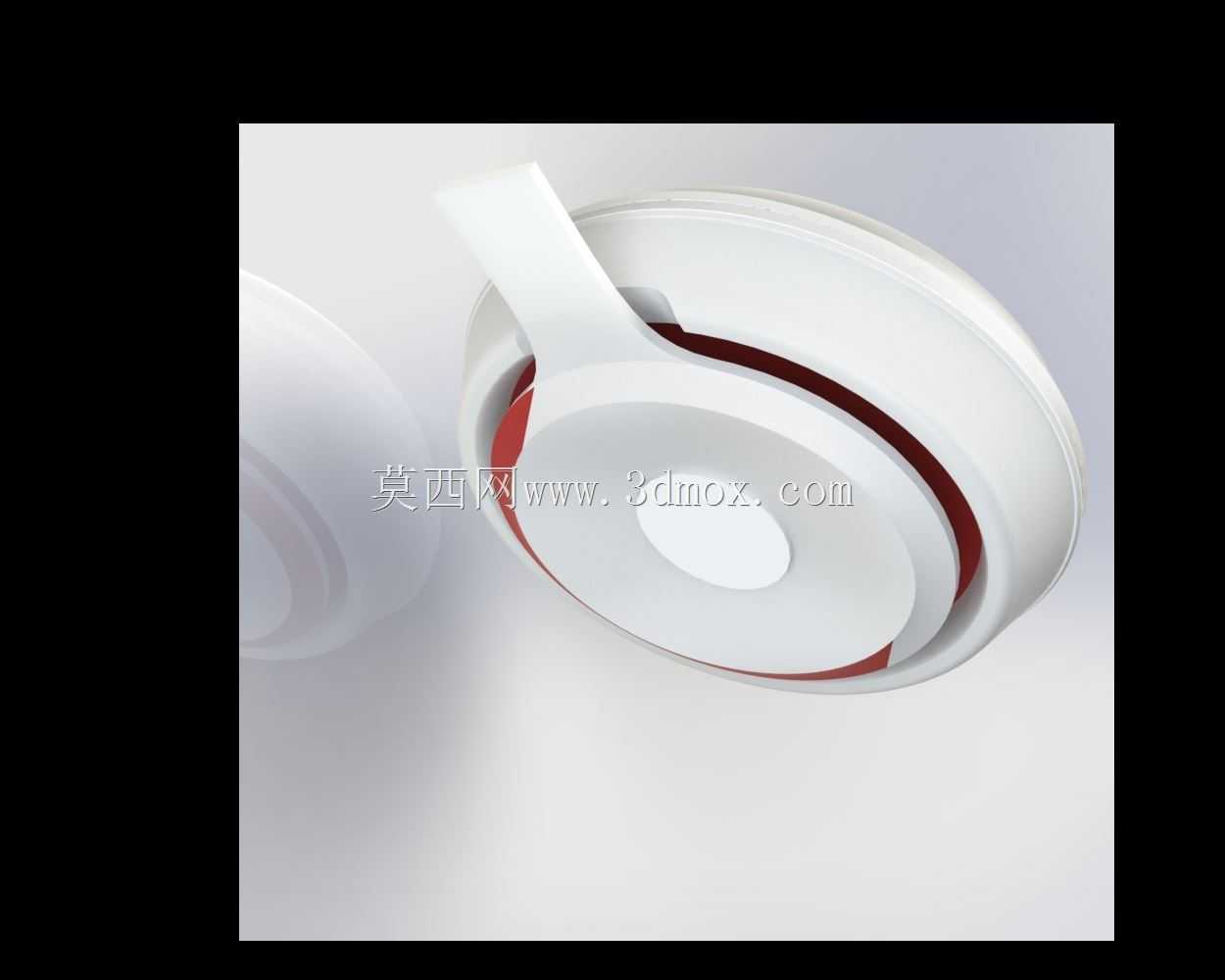

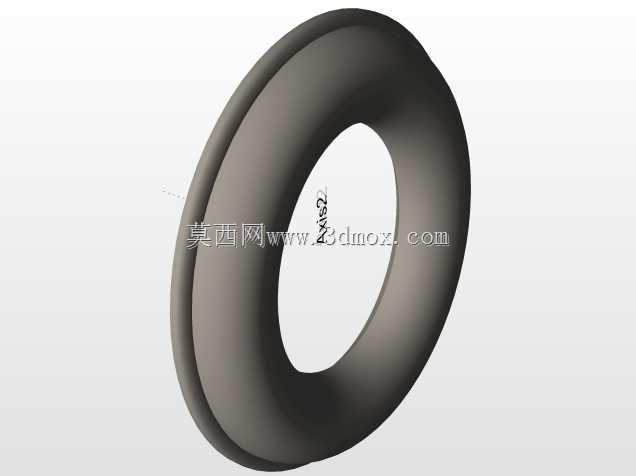

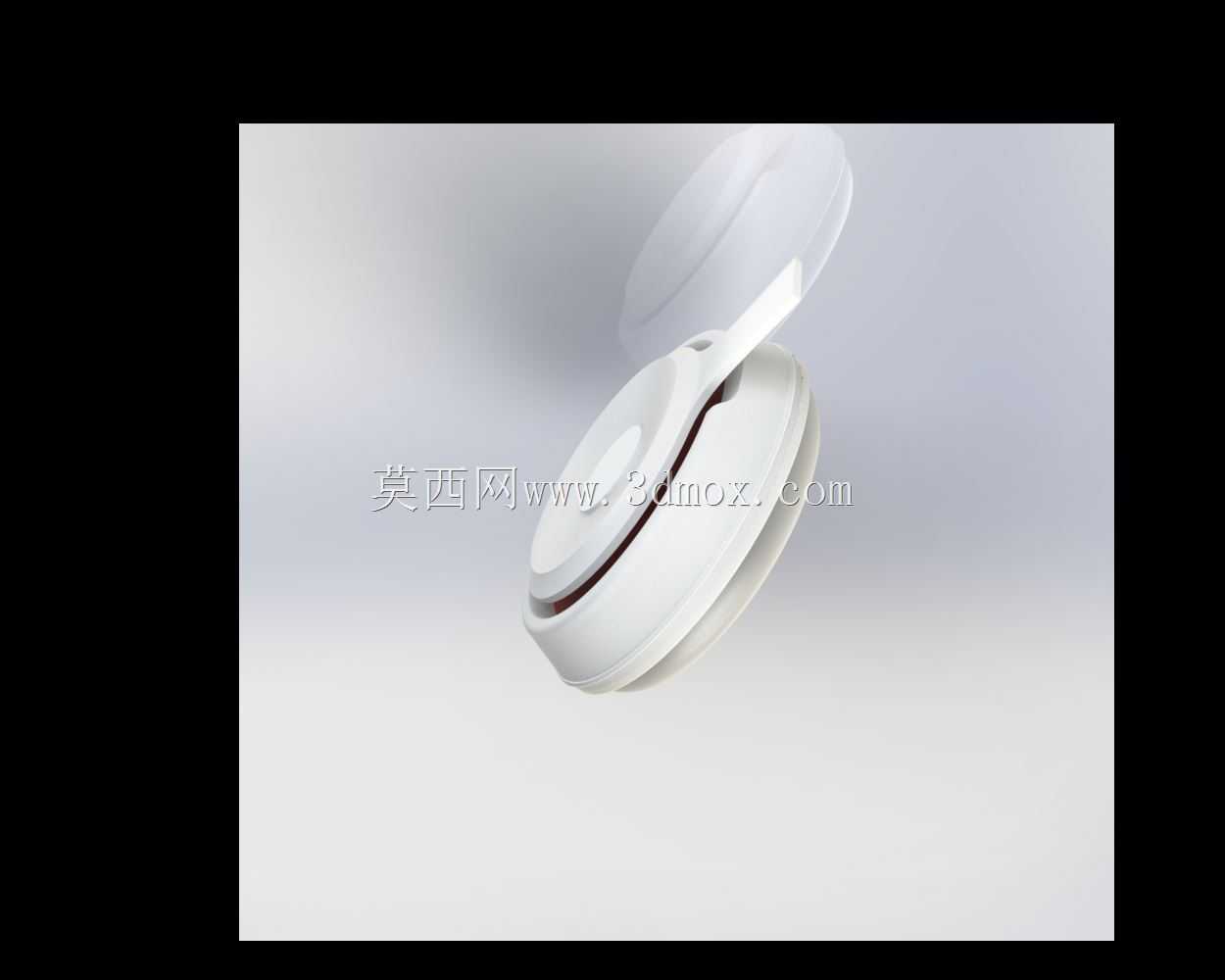

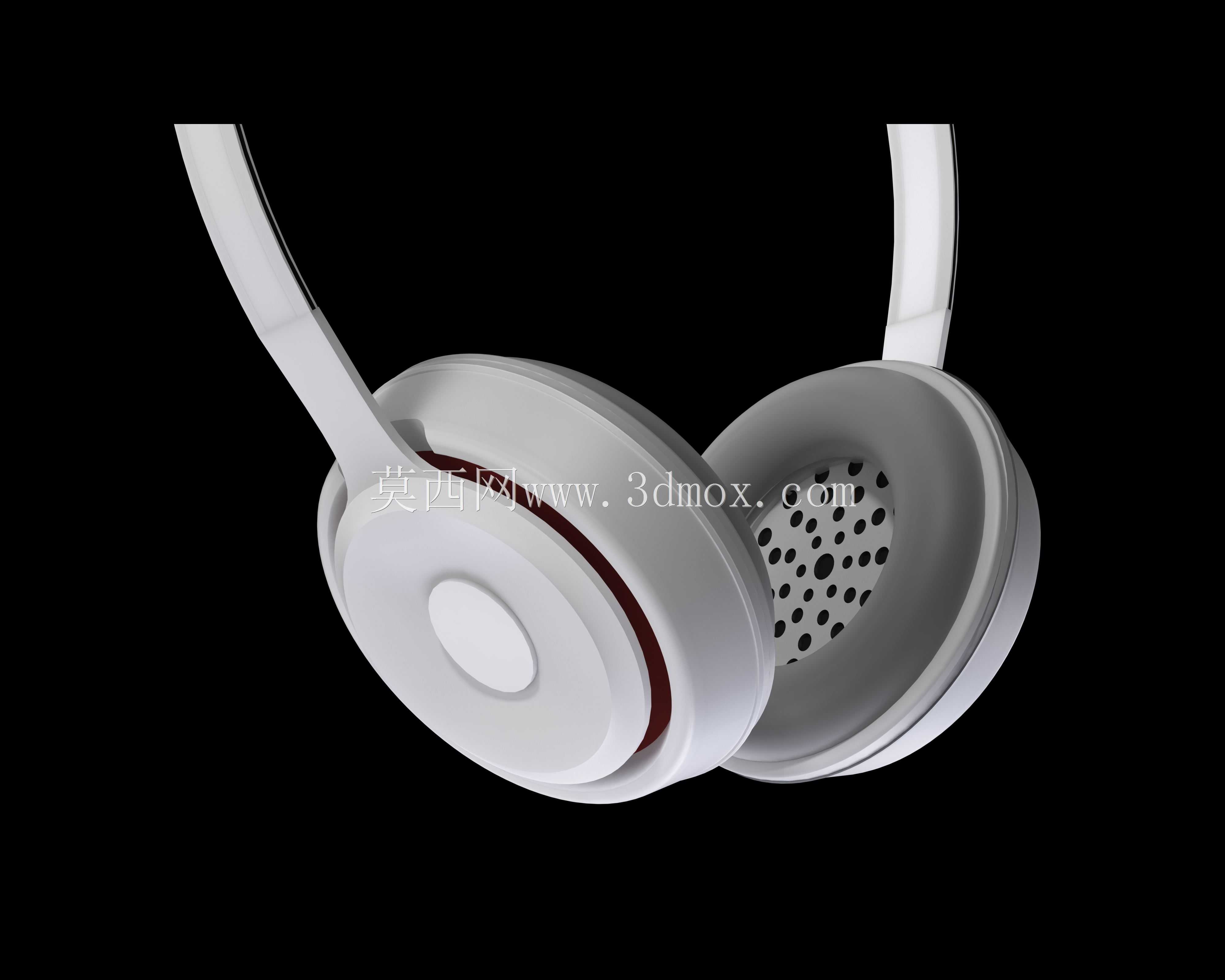

　　弯曲后内侧的有效佩戴直径约180mm，适配多数成年人的头围尺寸，头梁和耳罩的连接部位做了一体化的衔接结构，没有额外的转轴，靠塑料本身的韧性实现小角度的开合适配，这种设计省去了转轴的五金件成本，也降低了结构失效的概率。耳罩部分采用圆形的腔体设计，外侧是平整的圆形装饰面，直径约65mm，腔体厚度约22mm，耳罩内侧的软垫安装位做了环形的卡槽结构，卡槽宽度3mm，深度2mm，用来卡装海绵耳垫，耳垫和卡槽的配合采用过盈0.3mm的设计，不需要额外粘接就能固定，方便后期用户自行更换耳垫。耳罩和头梁连接的部位做了加厚的过渡处理，厚度从连接位的5mm逐步过渡到耳罩边缘的2.5mm，避免应力集中导致连接位断裂，建模时特意在连接位做了R3的内圆角，

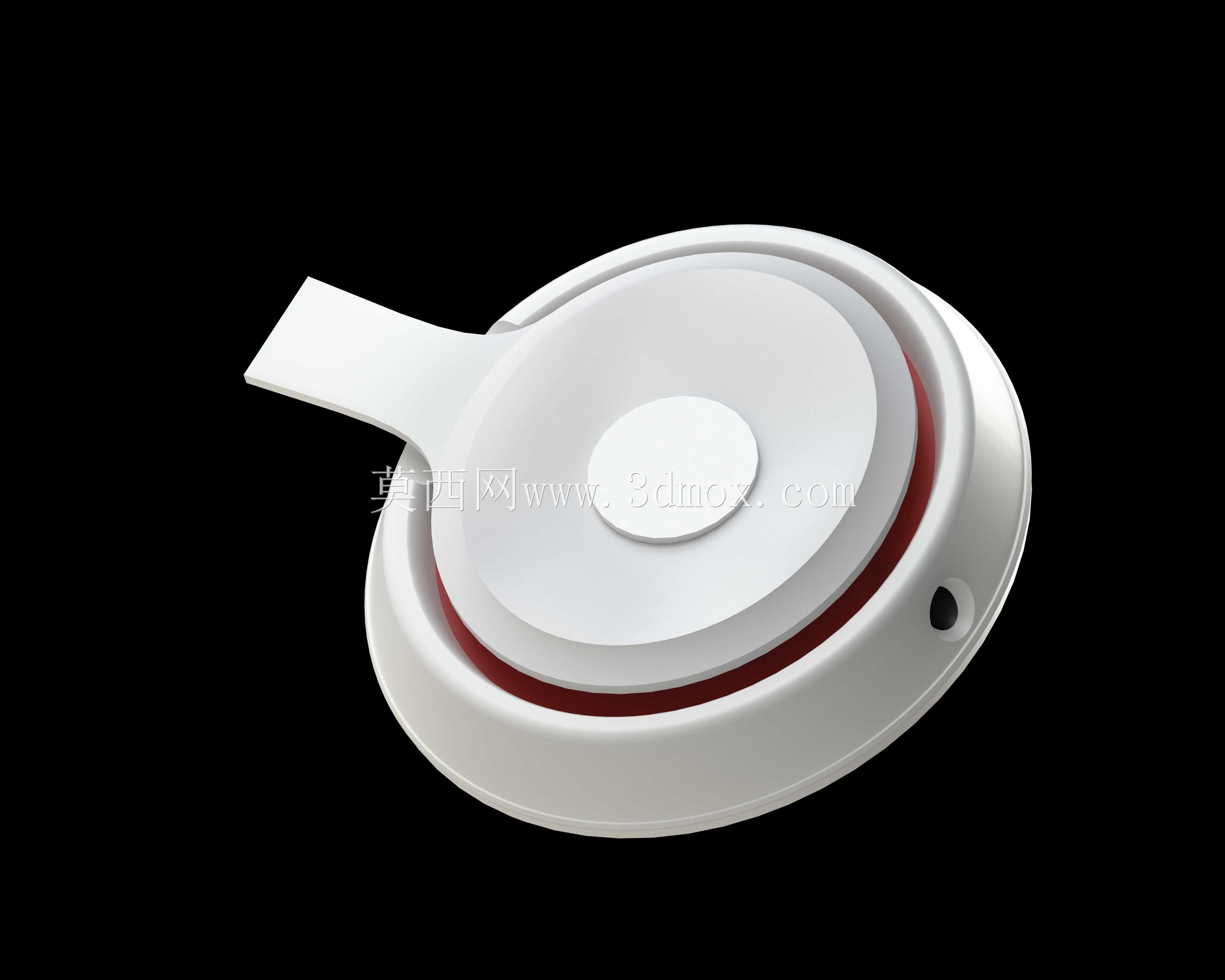

　　分散弯折时的应力。耳机的出线位设置在左侧耳罩的下端，出线孔直径4mm，做了向内凹陷的护线结构，护线套的长度8mm，采用锥形过渡，减少线材弯折时的疲劳损伤，这类有线耳机的线材通常采用1.2m长的TPE线材，出线位的结构需要保证线材弯折1000次以上不会出现线芯断裂的情况，建模时护线套的硬度参考邵氏60A的软胶参数，和硬塑料腔体做嵌件装配的结构预留。整体模型的外形公差控制在±0.2mm以内，满足外观手板打样的精度要求，做结构验证时可以直接导出STL格式做3D打印样件，测试佩戴贴合度、耳垫装配松紧度、头梁的韧性回弹效果。这类耳机的实际使用场景多为日常手机音频输出、电脑语音通话，没有复杂的主动降噪模块，

　　腔体内部只需要预留10mm直径的动圈单元安装位，以及2mm厚度的PCB板安装空间，腔体内部的筋位做了均匀的2mm厚度设计，既保证腔体结构强度，又不会因为壁厚不均导致注塑时出现缩痕。建模时没有做内部的电路细节，重点还原外部的装配结构和外形曲面，对于做外观改款、配件开发的设计人员来说，这类基准模型可以直接在原有结构上修改外观造型，比如调整头梁的配色、更换耳罩的外形、增加装饰件的安装位，不需要从零开始测量尺寸，能大幅缩短前期的建模周期。头梁部分的壁厚统一设置为1.8mm，符合ABS塑料注塑的壁厚要求，避免出现注塑填充不满或者缩水的问题，头梁内侧没有做额外的软垫安装位，靠塑料表面的磨砂处理提升佩戴摩擦力，这类入门款耳机通常不会额外添加头梁垫，靠头梁本身的弧度分散压力，适合短时间佩戴使用。耳罩的外侧平面可以预留丝印logo的位置，平面度控制在0.1mm以内，保证丝印或者烫印的效果平整，不会出现图案歪斜或者附着力不足的问题。两个耳罩的同轴度控制在0.3mm以内，保证佩戴时两侧耳罩可以对称贴合耳部，不会出现一侧压耳一侧漏音的情况。
