手持便携摄像头外观结构设计方案

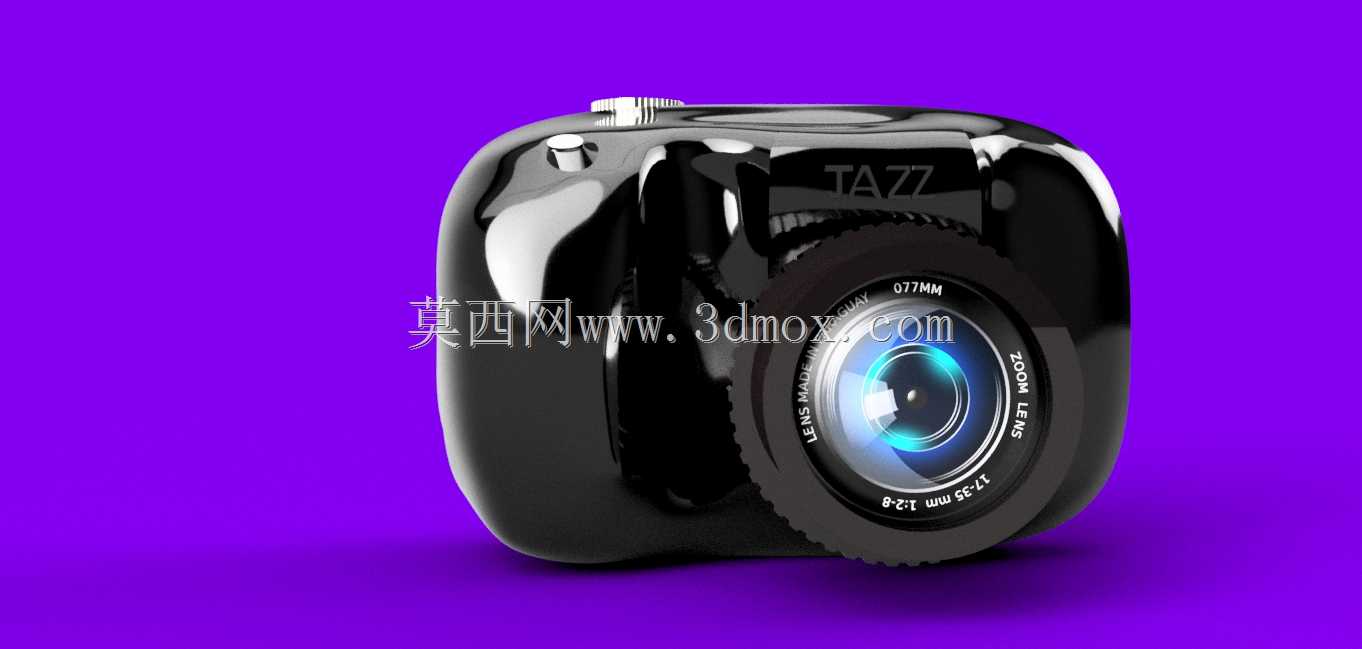

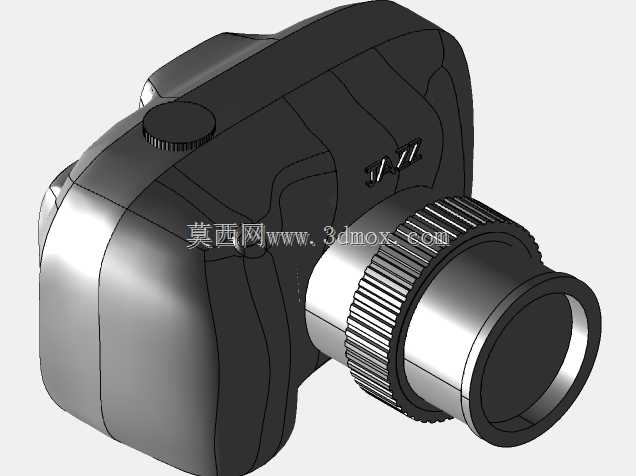

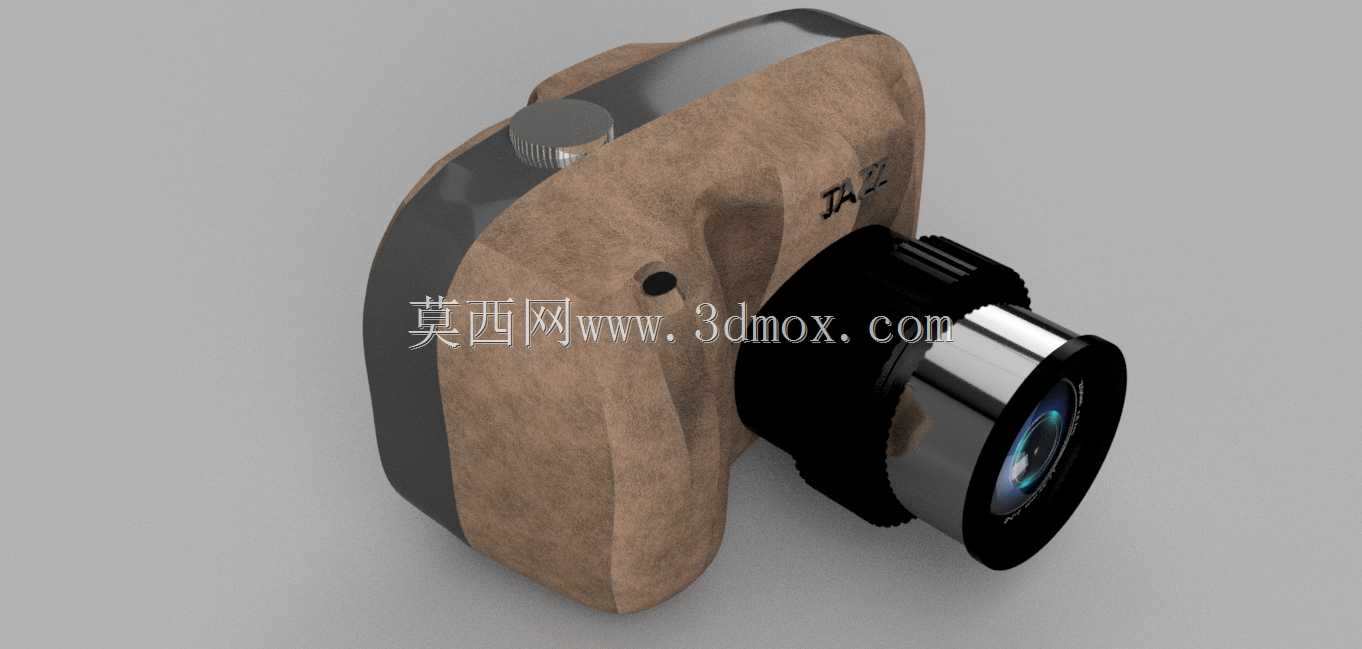

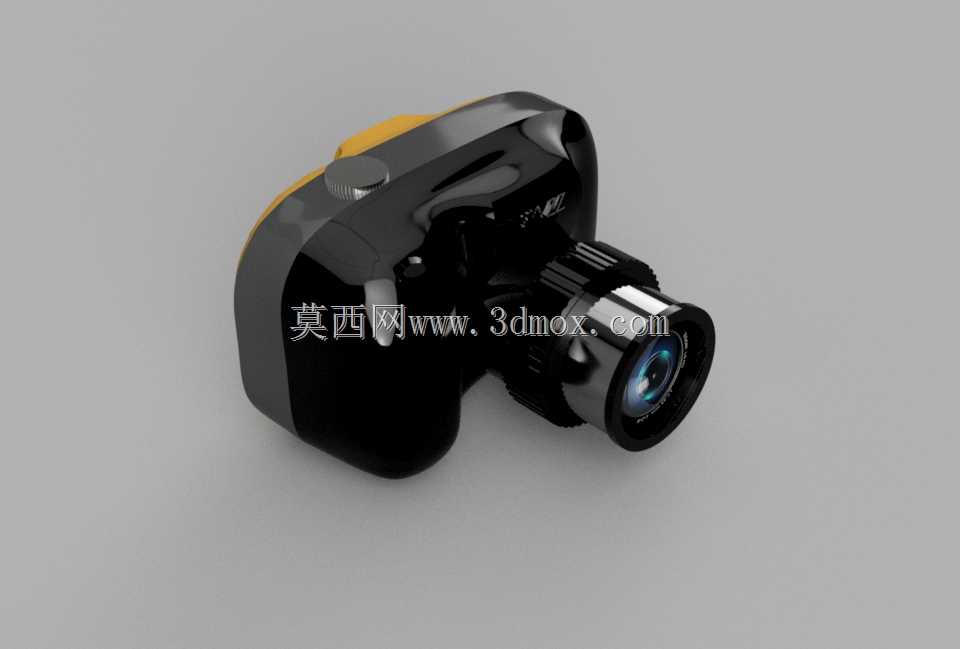

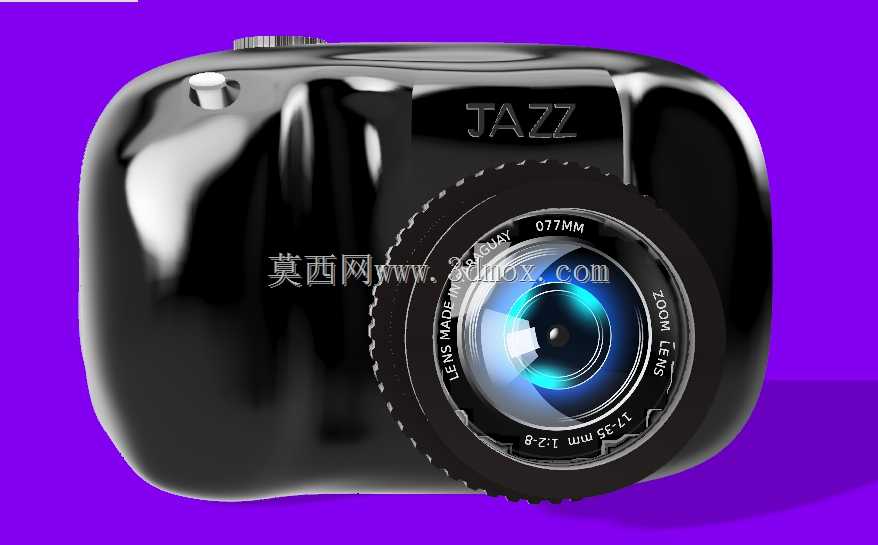

　　这款手持影像采集设备的结构设计，首先围绕单手握持的人机交互逻辑展开，机身主体采用贴合手掌弧度的曲面造型，握持区域做了内收的弧面处理，拇指自然放置的位置预留了功能按键的安装位，食指可自然搭靠在镜头侧方的调焦环位置，长时间握持拍摄不会产生明显的硌手感，整体重心落在掌心区域，单手持机时不会出现头重脚轻的前倾问题。镜头组件采用突出式的阶梯圆柱结构，最外层为光学镜片安装位，向内依次设置调焦环、镜筒固定座、成像模组安装腔，镜筒与机身主体的衔接处做了圆角过渡处理，既避免尖锐棱角造成的磕碰损伤，也能在镜头受侧向冲击力时通过圆角结构分散应力，降低镜筒断裂的风险。机身顶部的功能按键采用下沉式设计，按键表面做了细微的防滑纹理，按键行程控制在1.2mm左右，按压力度设置在50-60g区间，既保证按压时有清晰的反馈感，也不会因为误触造成功能误触发。机身侧方的握持区域做了差异化的表面处理，接触手掌的部分采用微磨砂的曲面结构，增加握持时的摩擦力，即使手部有少量汗液也能稳定持握，不会出现打滑脱落的问题。从安装边界来看，镜头组件的外径控制在32mm以内，突出机身表面的高度为18mm，搭配常规的桌面支架使用时，不会因为镜头突出过多造成放置不稳的问题，机身底部预留了标准的三脚架安装螺孔位置，可兼容常规的桌面支架、手持稳定器等外接配件，拓展不同场景下的使用需求。机身内部的腔体划分遵循功能分区的原则，镜头后方预留成像传感器的安装空间，中上部为电路板安装位，下部为电池仓，

　　各腔体之间设置加强筋结构，既提升机身整体的抗形变能力，也能避免不同组件之间的信号干扰。在实际应用场景中，这类手持影像采集设备可适配日常随身影像记录、桌面视频会议采集、小型物件微距拍摄等多种场景，机身整体尺寸控制在掌心可完全握持的范围，可轻松放入衣物口袋随身携带，不会占用过多收纳空间。镜头前端预留了滤镜安装的螺纹接口，可根据使用需求搭配不同的光学滤镜，满足不同光线环境下的拍摄需求，镜筒的调焦环采用阻尼适中的转动结构，转动时的阻尼感均匀，调焦过程顺滑无卡顿，可精准调整对焦位置，保证不同距离下的成像清晰度。机身外壳的壁厚控制在1.8-2.2mm区间，既保证外壳有足够的结构强度，日常使用中轻微挤压、磕碰不会出现外壳开裂的问题，

　　也能尽可能控制整机重量，提升长时间握持的舒适度。外壳的拼接处采用卡扣加定位柱的装配方式，拼接缝隙控制在0.1mm以内，既保证装配后的外观整体性，也能起到一定的防尘作用，避免日常使用中灰尘进入机身内部影响组件寿命。在结构细节处理上，镜头与机身衔接的位置设置了一圈缓冲胶圈，当镜头受到正面冲击时，胶圈可吸收部分冲击力，降低冲击力传递到内部成像传感器的强度，保护精密光学组件不受损坏。握持区域的曲面弧度经过多次人机验证，适配不同手掌大小的用户握持，无论是手掌偏小的用户还是手掌偏大的用户，都能找到舒适的握持姿势，操作功能按键时不需要刻意调整手的位置。机身的边角全部采用R3以上的圆角处理，没有尖锐的棱角，放在口袋中携带时不会勾刮衣物面料，

　　日常使用中也不会因为磕碰造成边角掉漆或者开裂。从功能特性来看，这款设备的结构设计兼顾了便携性与实用性，没有多余的冗余结构，每一处曲面、每一个结构位都服务于实际使用需求，既保证外观的简洁流畅，也充分考虑了日常使用中的各种细节问题，比如手持时的防滑、放置时的稳定性、外接配件的兼容性、意外磕碰时的结构防护等，都在结构设计阶段做了对应的考量。内部腔体的走线槽位也做了预留，电路板与传感器、电池之间的连线可顺着加强筋之间的槽位布置，避免装配时压线造成的线路损坏，也能让内部装配更加规整，提升生产装配的效率。电池仓的位置设置在机身下部，既可以平衡整机的重心，也方便后续的电池更换或者维护，电池仓盖采用卡扣式结构，开启和闭合都有清晰的反馈，闭合后与机身表面齐平，不会出现凸起影响握持手感。
