自行车座管锁紧立杆结构设计

　　这款立杆结构主要应用在山地车、城市通勤车的座管与车架连接部位，是骑行装备中承担载荷传递、位置锁定的核心受力零件，日常骑行中骑手的体重、路面颠簸带来的冲击载荷都会通过座管传递到该零件上，再分散到车架立管结构中，其结构可靠性直接关系到骑行安全与使用体验。从实际使用场景来看，该零件需要适配常规直径27.2mm、30.9mm、31.6mm的主流标准座管，安装时套在车架立管的上端开口位置，通过侧面的锁紧螺栓收窄开口间隙，抱紧穿过内孔的座管，实现座管高度的固定，满足不同身高骑手的座高调节需求。

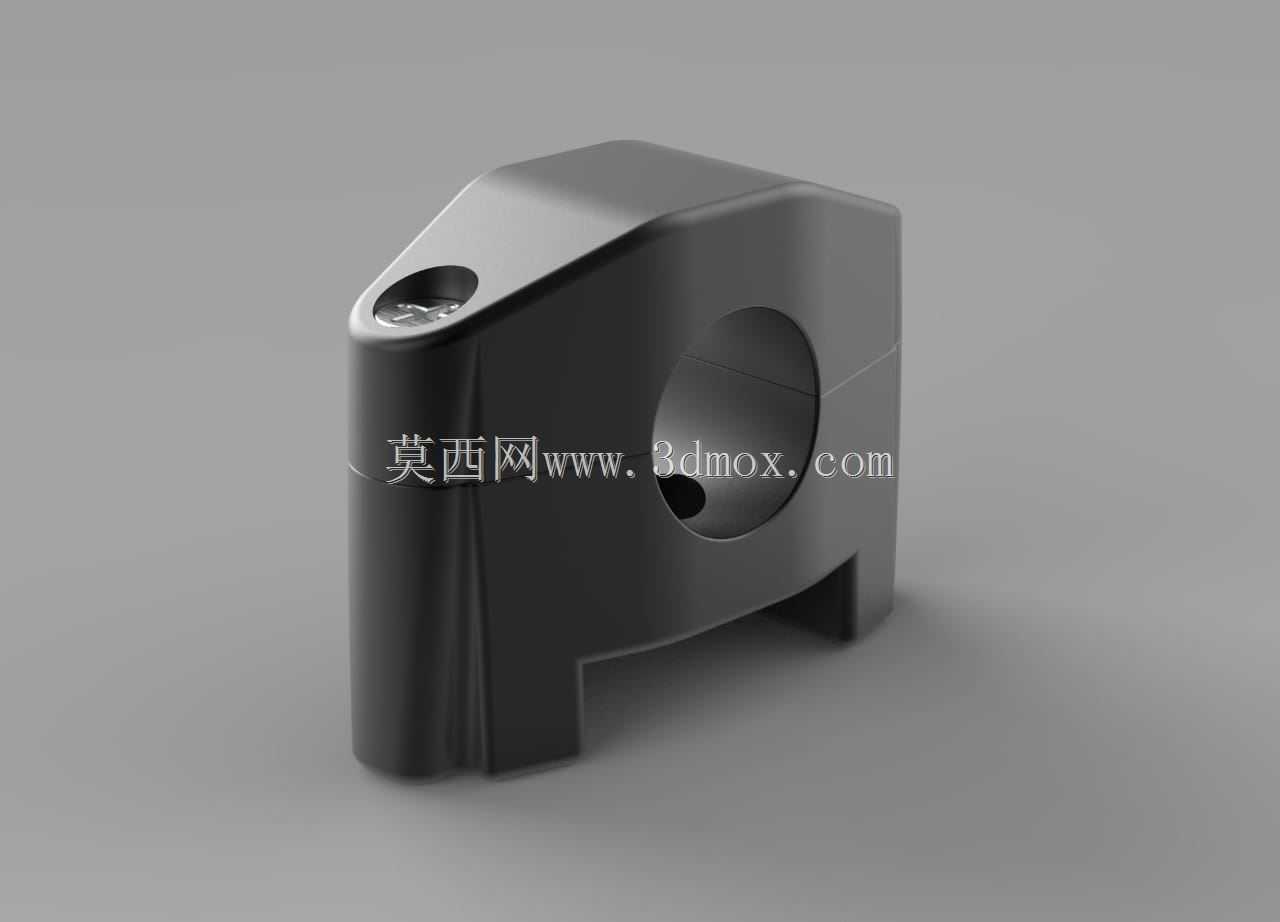

　　设计过程中首先考虑的是受力合理性，主体采用一体式块状结构，避免拼接结构带来的应力集中问题，主体的大直径通孔为座管穿过的通道，孔壁的加工粗糙度控制在Ra1.6以内，保证与座管外壁的接触面积均匀，锁紧时不会出现局部应力过大夹伤座管表面的问题。零件一侧的斜向螺纹孔用于安装锁紧螺栓，螺栓拧紧时带动开口两侧的结构向内收拢，抱紧力沿着孔壁圆周均匀分布，不会出现座管偏移、锁不紧的情况。零件下端的两个定位凸台，刚好卡入车架立管上端的对应定位槽内，安装时可以快速定位，避免锁紧过程中零件跟转，同时也能承担部分横向载荷，防止骑行过程中零件受侧向力出现移位。

　　从外形尺寸来看，该零件整体宽度控制在42mm以内，高度38mm，厚度方向尺寸35mm，安装后不会突出车架立管过多，避免骑行过程中剐蹭骑手大腿，边角位置全部做了R2-R3的圆角过渡，既去除了加工毛刺，也能减少应力集中，提升零件的疲劳强度。零件上端的小沉孔为工艺孔，是加工过程中装夹定位的基准，同时也可以作为减重孔使用，在不影响结构强度的前提下降低零件自重，符合自行车配件轻量化的设计趋势。

　　实际选型使用时需要注意，该结构的锁紧力矩建议控制在8-12N·m，力矩过大容易造成螺纹滑牙或者零件开裂，力矩过小则会出现座管下滑的问题。零件的材质通常选用6061-T6铝合金经锻造后CNC加工成型，表面做阳极氧化处理，提升耐磨性能与耐腐蚀性能，应对户外骑行的雨水、泥水侵蚀环境。设计时还特意在开口位置预留了0.8mm的收缩间隙，保证螺栓拧紧时有足够的变形量实现抱紧，同时不会因为收缩量过大造成零件塑性变形，反复松紧调节后依然能保持足够的锁紧力，正常使用场景下可以实现上万次的高度调节而不出现锁紧失效的问题。

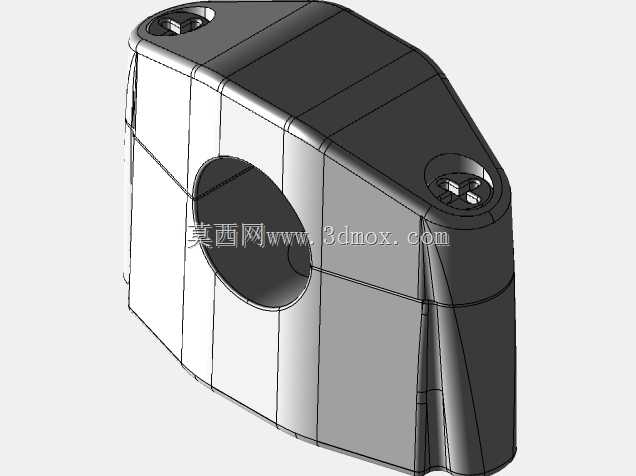

　　在三维建模过程中，该零件的特征构建顺序需要遵循加工工艺逻辑，首先拉伸主体轮廓，再切除座管安装通孔，之后加工斜向螺纹孔与下端定位凸台，最后做圆角与倒角处理，建模时需要重点关注开口位置的间隙尺寸、螺纹孔的同轴度、内孔的圆柱度这些形位公差，保证加工出来的零件可以直接适配标准车架与座管，不需要二次修配。对于结构设计从业者来说，这类看似简单的锁紧零件，其实需要综合考虑受力分布、安装便捷性、加工工艺性、使用耐久性多个维度的要求，任何一个细节的尺寸偏差都可能导致安装困难、锁紧失效、使用寿命缩短的问题，建模时需要结合实际装配场景做干涉检查，模拟螺栓锁紧时的零件变形量，确保变形量在弹性变形区间内，避免出现永久变形。
